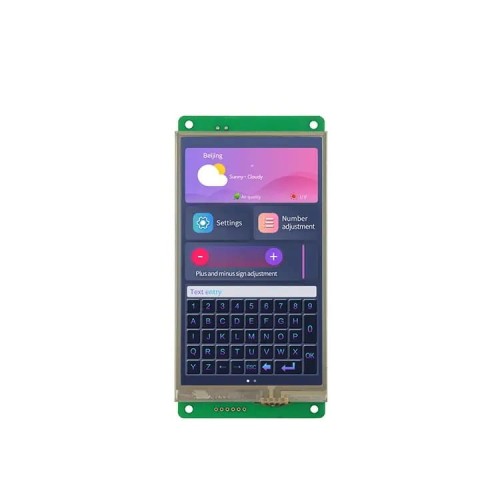

LCD 5,0" 480x854 rezistivní dotykový panel DWIN HMI

Vlastnosti DMG85480C050-03WTR:

• Zobrazení s vertikální orientací
.

• Založeno na T5L1, s DGUS II/ TA


• 5,0 palců, rozlišení 480x854 pixelů, 16,7M barev, IPS


• IPS displej, vysoké pozorovací úhly: 85/85/85/85 (L/R/U/D)
.

• Resistivní dotyk


• FCC připojovací kabel 10Pin1.0mm, rozhraní UART TTL


• S grafickým rozhraním, dvoujádrovým procesorem
.

Navržení vzhledu uživatelského rozhraní a pravidel jeho ovládání se provádí pomocí specializované aplikace DGUS TOOL. Máme možnost nahrát hotovou grafiku, vytvořit tlačítka, grafy, vstupní pole atd. a poté zkompilované soubory přenést na paměťovou kartu SD, ze které se zkopírují do paměti displeje.

Obsluha ze strany mikrokontroléru spočívá v odesílání a přijímání předem stanovených datových rámců prostřednictvím rozhraní UART.

Rozhraní:

• Baudrate: 3150~3225600bps, Type. 115200bps


• Provozní režim:
  UART2: N81 3,3V & 5V TTL/CMOS
  UART4: N81/E81/O81/N82 4 (softwarově konfigurovatelné) 3,3V & 5V TTL/CMOS
.

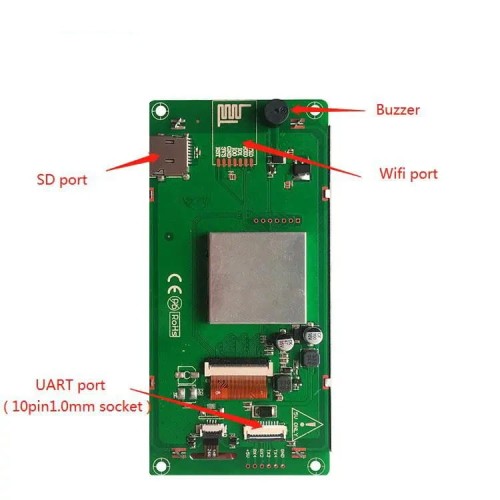

• Uživatelské konektory:
  - 10Pin_1.0mm, zacvakávací pro napájení a komunikaci, rychlost: 12KByte/s
  - Pájecí slot pro zlatý pinový proužek
.

• Paměť Flash: 16 MB NOR Flash, pro grafiku, písma a zvukové soubory. Počet záznamů nad: 100 000


• Buzzer: 3V pasivní, výkon <1W
.

• Rozhraní karty SDSD: FAT32, rychlost stahování: 4Mb/s



• RozhraníPGT05: pro aktualizaci jádra DGUS
.

Zobrazení:

• Počet barev: 16.7M（16777216）


• LCD typ IPS


• Úhly pohledu: 85/85/85 (L/R/U/D)


• Zobrazovací plocha: 61,6 mm (š)×109,7 mm (v)


• Rozlišení 480×854


• LED podsvícení


• Svítivost: 250nit
.

Dotykový panel:

• Typ: RTP (Resistivní dotykový panel)
.

• Textura: ITO fólie + ITO sklo


• Dotykový režim: podporuje dotyk a přejetí prstem
.

• Tvrdost povrchu: 3H


• Propustnost světla: Více než 80 %
.

Napájení:

• Napájecí napětí: 4,5~5,5 V
.

• Spotřeba proudu při zapnutém podsvícení: VCC = +5V, 260mA


• Spotřeba proudu při vypnutém podsvícení: VCC = +5 V, 80 mA
