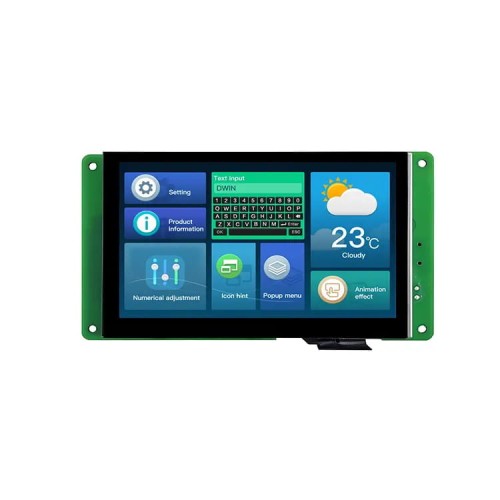

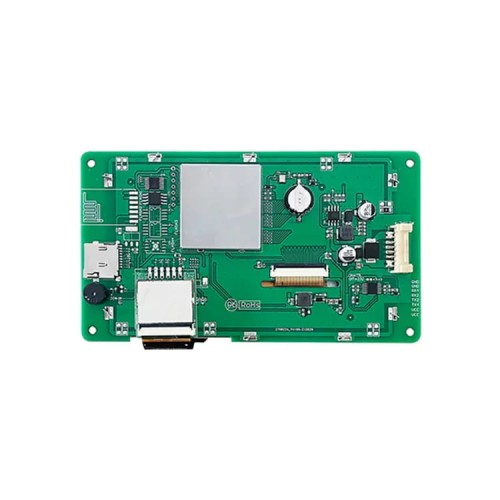

LCD 5" 800x480 825nit kapacitní dotykový panel DWIN HMI

Vlastnosti DMG80480T050-09WTC:

• Založeno na T5L se systémem DGUS II
.

• 5" IPS-TFT-LCD,262K Colours 800*480 pixelů


• Vysoké pozorovací úhly: 85°/85°/85°/85°(L/R/U/D)


• Vysoký jas: 825nit


• Čip RTC


• Komunikace UART
.

• Pozitivní dotek
.

• Rozhraní: rozhraní TTL/CMOS,8Pin_2.0mm FCC

Navržení vzhledu uživatelského rozhraní a pravidel jeho ovládání se provádí pomocí specializované aplikace DGUS TOOL. Máme možnost nahrát hotovou grafiku, vytvářet tlačítka, grafy, vstupní pole atd., poté zkompilované soubory přeneseme na paměťovou kartu SD, ze které se zkopírují do paměti displeje.

Obsluha ze strany mikrokontroléru spočívá v odesílání a přijímání předem stanovených datových rámců prostřednictvím rozhraní UART.

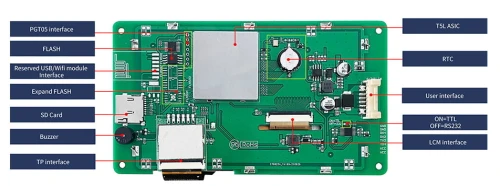

Rozhraní:

• Baudrate: 3150~3225600bps, Type. 115200bps


• Výstupní napětí:
  Výstup 1, Iout =1mA 3,0~3,3
  Výstup 0, Iout = -1mA 0,0~0,3
.

• Vstupní napětí（RXD):
  Vstup 1， Iin = 1mA；2,4-5,0V,
  Vstup 0， Iin = -1mA；0~0,5V
.

• Režim činnosti:
  UART2: N81
  UART4: N81/E81/O81/N82 4 (softwarově konfigurovatelný)
.

• Uživatelské konektory:
  - 8Pin_2.0mm FCC pro napájení a komunikaci, rychlost: 12KByte/s

.

• Paměť Flash: 64 MB NOR Flash, pro grafiku, písma a zvukové soubory. Počet záznamů nad: 100 000


• Vestavěný bzučák
.

• Rozhraní karty SDSD: FAT32, rychlost stahování: 4Mb/s



• RozhraníPGT05: pro aktualizaci jádra DGUS
.

Zobrazení:

• Počet barev: 262K


• Typ LCD: IPS


• Úhly pohledu: 85°/85°/85°/85° (L/R/U/D)


• Rozlišení: 800x480


• LED podsvícení


• Svítivost: 825nit
.

Dotykový panel:

• Typ: CTP (pozitivní dotykový panel)
.

• Struktura: G+G struktura s povrchovým krytem z tvrzeného skla Asahi
.

• Dotykový režim: podporuje dotyk a přejetí prstem
.

• Tvrdost povrchu: 6H
.

• Propustnost světla: Více než 90 %
.

Napájení:

• Napájecí napětí: 6~36 V, doporučené 12 V
.

• Spotřeba proudu při zapnutém podsvícení: VCC = +12 V, 210 mA


• Spotřeba proudu při vypnutém podsvícení: VCC = +12 V, 100 mA
