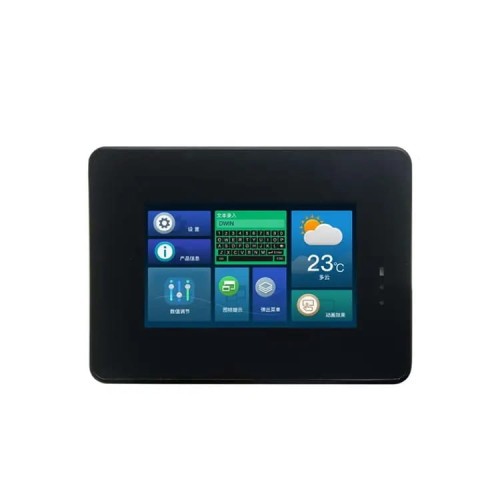

LCD 5.0" 800x480 kapacitní dotykový panel kryt RS485 reproduktor DWIN HMI

Vlastnosti DMG80480T050_A5WTC:

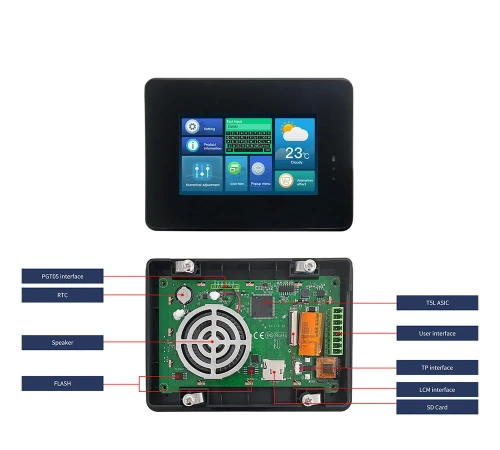

• Založeno na T5L ASIC, s DGUS II
.

• 5,0 palců, rozlišení 800x480 pixelů, 16,7M barev, 24bit


• IPS displej s vysokými pozorovacími úhly: 85/85/85/85 (L/R/U/D)


• Pozitivní dotyk


• RS232&RS485 rozhraní na 8Pin 3,81 mm


• Inteligentní HMI displej pro průmyslové aplikace


• Podpora Modbus, možnost komunikace s PLC

Navržení vzhledu uživatelského rozhraní a pravidel jeho ovládání se provádí pomocí specializované aplikace DGUS TOOL. Máme možnost nahrát hotovou grafiku, vytvořit tlačítka, grafy, vstupní pole atd. a poté zkompilované soubory přenést na paměťovou kartu SD, ze které se zkopírují do paměti displeje.

Obsluha ze strany mikrokontroléru spočívá v odesílání a přijímání předem stanovených datových rámců prostřednictvím rozhraní UART.

Rozhraní:

• Baudrate: 3150~3225600bps, Type. 115200bps


• Výstupní napětí:
  Výstup 1, Iout =-1mA 3,0~3,3
  Výstup 0, Iout = 1mA 0,0~0,3
.

• Vstupní napětí（RXD):
  Vstup 1， Iin = 1mA；2,4-5,0V,
  Vstup 0， Iin = -1mA；0~0,5V
.

• Provozní režim:
  UART2: N81,RS232
  UART4: N81,RS232
  UART5: RS485

.

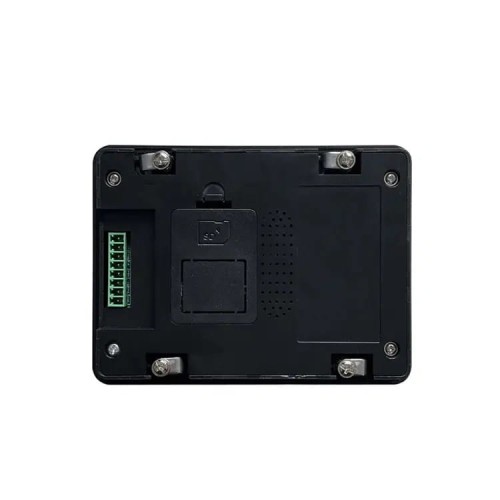

• Uživatelské konektory:
  - 8 pinů 3,81 mm , rychlost: 12KByte/s
  - Pájecí slot pro zlatý pásek
.

• Paměť Flash: 16 MB NOR Flash, pro grafiku, písma a zvukové soubory. Počet záznamů nad: 100 000


• reproduktor: výkon 2 W
.

• Rozhraní karty SDSD: FAT32, rychlost stahování: 4Mb/s



• RozhraníPGT05: pro aktualizaci jádra DGUS
.

• Senzor jasu
.

• LED

Zobrazení:

• Počet barev: 16.7M（16777216）


• LCD typ IPS


• Úhly pohledu: 85°/85°/85°/85° (L/R/U/D)


• Zobrazovací plocha: 93,20 mm (š) × 55,76 mm (v)


• Rozlišení 800x480


• LED podsvícení


• Světlost: 260nit
.

Dotykový panel:

• Typ: CTP (pozitivní dotykový panel)
.

• Struktura: G+G struktura s povrchovým krytem z tvrzeného skla Asahi
.

• Dotykový režim: podporuje dotyk a přejetí prstem
.

• Tvrdost povrchu: 6H
.

• Propustnost světla: Více než 90 %
.

Napájení:

• Napájecí napětí: 6~36V DC


• Spotřeba proudu při zapnutém podsvícení: VCC = +12V, 100mA


• Spotřeba proudu při vypnutém podsvícení: VCC = +12 V, 40 mA
