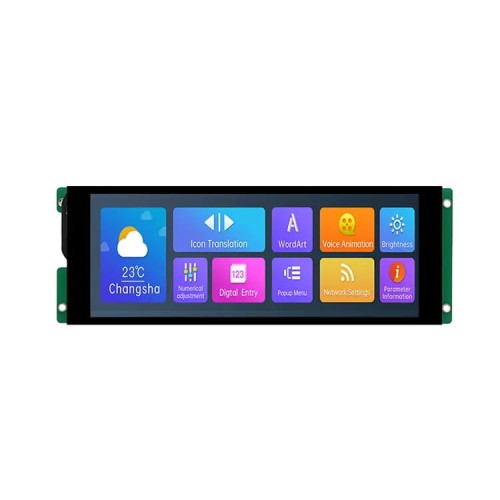

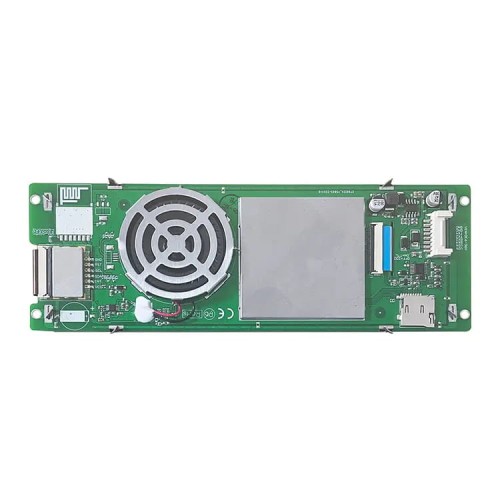

LCD 6,8" 1280x480 kapacitní dotykový panel DWIN HMI

Vlastnosti DMG12480C068_03WTC:

• Založeno na T5L se systémem DGUS II
.

• 6,8" IPS-TFT-LCD,16,7M Colours,24-bit, 1280*480 pixelů


• Vysoké pozorovací úhly: 85°/85°/85°/85°(L/R/U/D)


• Pozitivní dotyk


• Rozhraní: rozhraní TTL/CMOS,8Pin_2.0mm FCC

Navržení vzhledu uživatelského rozhraní a pravidel jeho ovládání se provádí pomocí specializované aplikace DGUS TOOL. Máme možnost nahrát hotovou grafiku, vytvořit tlačítka, grafy, vstupní pole atd. a poté zkompilované soubory přenést na paměťovou kartu SD, ze které se zkopírují do paměti displeje.

Obsluha ze strany mikrokontroléru spočívá v odesílání a přijímání předem stanovených datových rámců prostřednictvím rozhraní UART.

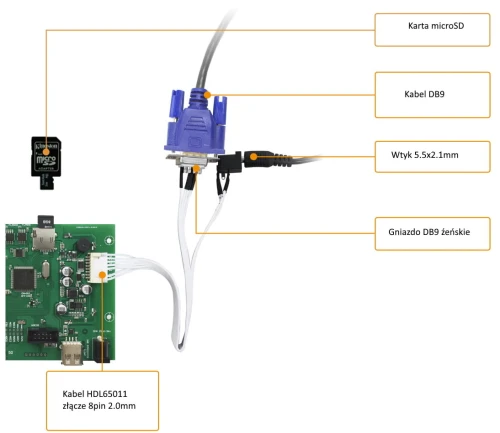

Rozhraní:

• Baudrate: 3150~3225600bps, Type. 115200bps


• Výstupní napětí:
  Výstup 1, Iout =1mA 3,0~3,3
  Výstup 0, Iout = -1mA 0,0~0,3
.

• Vstupní napětí（RXD):
  Vstup 1， Iin = 1mA；2,4-5,0V,
  Vstup 0， Iin = -1mA；0~0,5V
.

• Režim činnosti:
  UART2: N81
  UART4: N81/E81/O81/N82 4 (softwarově konfigurovatelný)
.

• Uživatelské konektory:
  - 10Pin_1.0mm, s aretací pro napájení a komunikaci, rychlost: 12KByte/s

.

• Paměť Flash: 16 MB NOR Flash, pro grafiku, písma a zvukové soubory. Počet záznamů nad: 100 000


• Vestavěný výkon reproduktoru: 2 W
.

• Rozhraní karty SDSD: FAT32, rychlost stahování: 4Mb/s



• RozhraníPGT05: pro aktualizaci jádra DGUS
.

Zobrazení:

• Počet barev: 16.7M（16777216）


• Typ LCD: IPS


• Úhly pohledu: 85°/85°/85°/85° (L/R/U/D)


• Rozlišení: 1280 × 480


• LED podsvícení


• Světlost: 250nit
.

Dotykový panel:

• Typ: CTP (pozitivní dotykový panel)
.

• Struktura: G+G struktura s povrchovým krytem z tvrzeného skla Asahi
.

• Dotykový režim: podporuje dotyk a přejetí prstem
.

• Tvrdost povrchu: 6H
.

• Propustnost světla: Více než 90 %
.

Napájení:

• Napájecí napětí: 7~36 V, doporučené 12 V
.

• Spotřeba proudu při zapnutém podsvícení: VCC = +12 V, 200 mA


• Spotřeba proudu při vypnutém podsvícení: VCC = +12 V, 100 mA
