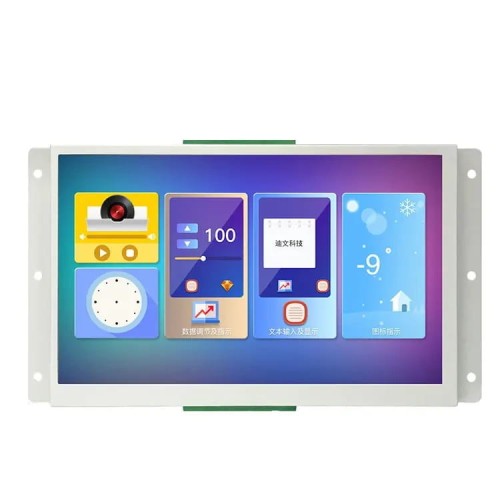

LCD 7,0" 800x480 rezistivní dotykový panel DWIN HMI

Vlastnosti DMG80480L070-01WTR:

• Založeno na T5L1, se systémem DGUS II/TA
.

• 7,0", rozlišení 800*480 pixelů, 24bitové barvy, TN-TFT-LCD, normální pozorovací úhel.


• Resistivní dotyk


• Rozhraní: TTL/RS232


• Připojení: 8Pin_2.0mm

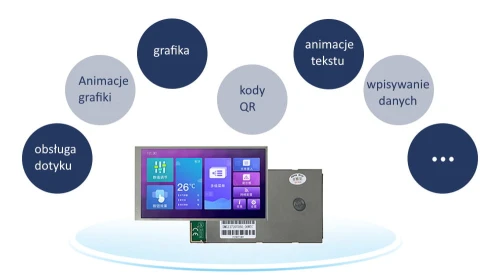

• Inteligentní HMI displej pro jednoduché aplikace

Navržení vzhledu uživatelského rozhraní a pravidel jeho ovládání se provádí pomocí specializované aplikace DGUS TOOL. Máme možnost nahrát hotovou grafiku, vytvářet tlačítka, grafy, vstupní pole atd., poté zkompilované soubory přeneseme na paměťovou kartu SD, ze které se zkopírují do paměti displeje.

Obsluha ze strany mikrokontroléru spočívá v odesílání a přijímání předem stanovených datových rámců prostřednictvím rozhraní UART.

Rozhraní:

• Baudrate: 3150~3225600bps, Type. 115200bps


• Výstupní napětí:
  Výstup 1, Iout =-8mA 3,0~4,5
  Výstup 0, Iout = 8mA 0,0~0,3
.

• Vstupní napětí（RXD):
  Vstup 1， Iin = 1mA；2,7-3,3V,
  Vstup 0， Iin = -1mA；0~1,2V
.

• Režim činnosti:
  UART2: N81
  UART4: N81/E81/O81/N82 4 (softwarově konfigurovatelný)
.

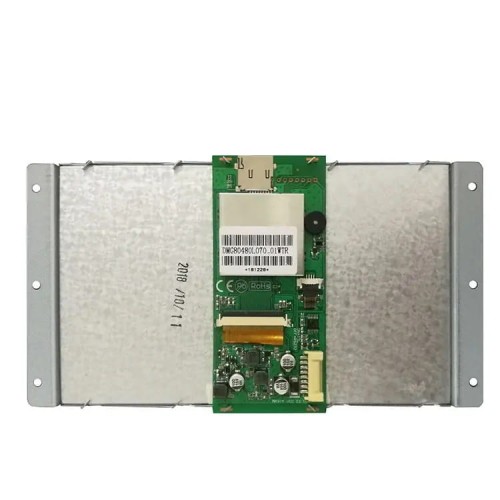

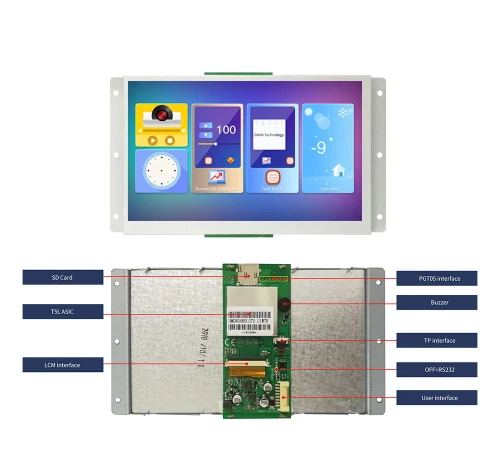

• Uživatelské konektory:
  - 8Pin_2.0mm pro napájení a komunikaci, rychlost: 12KByte/s

.

• Paměť Flash: 16 MB NOR Flash, pro grafiku, písma a zvukové soubory. Počet záznamů nad: 100 000


• Buzzer: 3V pasivní, výkon <1W
.

• Rozhraní karty SDSD: FAT32, rychlost stahování: 4Mb/s



• RozhraníPGT05: pro aktualizaci jádra DGUS
.

Zobrazení:

• Počet barev: 24bitový 8R8G8B



• Typ LCD televizoru -TN, TFT LCD


• Úhly pohledu: 70°/70°/50°/70° (L/R/U/D)


• Zobrazovací plocha: 153,8 mm (š) × 85,6 mm (v)


• Rozlišení 800×480


• LED podsvícení


• Světlost: 200nit
.

Dotykový panel:

• Typ: RTP (Resistivní dotykový panel)
.

• Textura: ITO fólie + ITO sklo


• Dotykový režim: podporuje dotyk a přejetí prstem
.

• Tvrdost povrchu: 3H


• Propustnost světla: Více než 80 %
.

Napájení:

• Napájecí napětí: 6~15V DC, doporučené 12V DC
.

• Spotřeba proudu při zapnutém podsvícení: VCC = +12 V, 200 mA
.

• Spotřeba proudu při vypnutém podsvícení: VCC = +12 V, 80 mA
