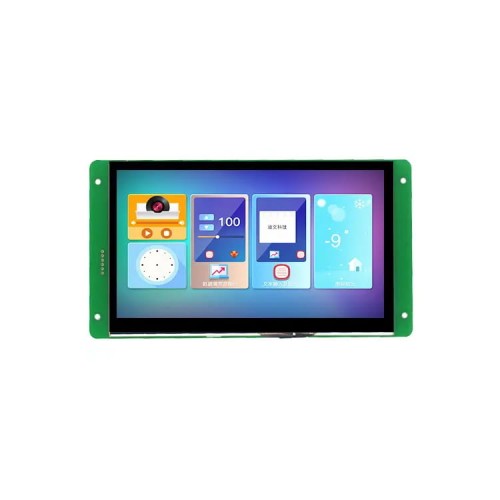

LCD 7" 1024x600 kapacitní dotykový panel DWIN HMI

Vlastnosti DMG10600C070_03WTC:

• Založeno na T5L se systémem DGUS II
.

• 7" IPS-TFT-LCD,16,7M Colours,24-bit, 1024×600 Pixel


• Aktivní oblast vid. 154,2 mm (š)×85,9 mm (v)


• Světelnost: 270nit


• Úhly pohledu: 85°/85°/85°/85° (L/R/U/D)


• Pozitivní dotyk


• Rozhraní: rozhraní TTL/CMOS,10Pin_1.0mm

Navržení vzhledu uživatelského rozhraní a pravidel jeho ovládání se provádí pomocí specializované aplikace DGUS TOOL. Máme možnost nahrát hotovou grafiku, vytvářet tlačítka, grafy, vstupní pole atd., poté zkompilované soubory přeneseme na paměťovou kartu SD, ze které se zkopírují do paměti displeje.

Obsluha ze strany mikrokontroléru spočívá v odesílání a přijímání předem stanovených datových rámců prostřednictvím rozhraní UART.

Rozhraní:

• Baudrate: 3150~3225600bps, Type. 115200bps


• Výstupní napětí:
  Výstup 1, Iout =1mA 3,0~3,3
  Výstup 0, Iout = -1mA 0,0~0,3
.

• Vstupní napětí（RXD):
  Vstup 1， Iin = 1mA；2,4-5,0V,
  Vstup 0， Iin = -1mA；0~0,5V
.

• Režim činnosti:
  UART2: N81
  UART4: N81/E81/O81/N82 4 (softwarově konfigurovatelný)
.

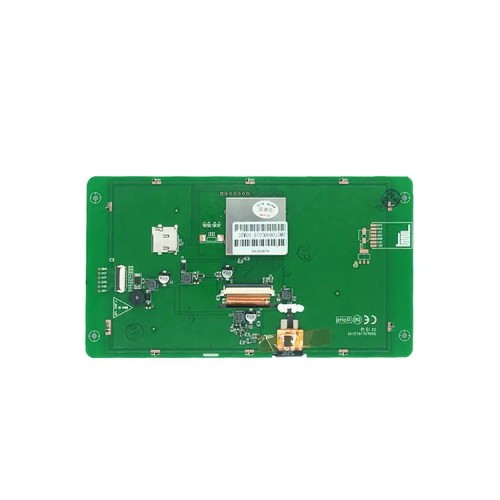

• Uživatelské konektory:
  - 10Pin_1.0mm, s aretací pro napájení a komunikaci, rychlost: 12KByte/s

.

• Paměť Flash: 16 MB NOR Flash, pro grafiku, písma a zvukové soubory. Počet záznamů nad: 100 000


• Buzzer: 3V pasivní, výkon <1W
.

• Rozhraní karty SDSD: FAT32, rychlost stahování: 4Mb/s



• RozhraníPGT05: pro aktualizaci jádra DGUS
.

Zobrazení:

• Počet barev: 16.7M（16777216）


• Typ LCD: IPS-TFT-LCD


• Úhly pohledu: 85°/85°/85°/85° (L/R/U/D)


• Rozlišení: 1024x600


• Aktivní plocha: 154,2 mm (š)×85,9 mm (v)


• LED podsvícení


• Jas: 270nit
.

Dotykový panel:

• Typ: CTP (pozitivní dotykový panel)
.

• Struktura: G+G struktura s povrchovým krytem z tvrzeného skla Asahi
.

• Dotykový režim: podporuje dotyk a přejetí prstem
.

• Tvrdost povrchu: 6H
.

• Propustnost světla: Více než 90 %
.

Napájení:

• Napájecí napětí: 4,5~5,5 V
.

• Spotřeba proudu při zapnutém podsvícení: VCC = +5V, 500mA


• Spotřeba proudu při vypnutém podsvícení: VCC = +5 V, 120 mA
