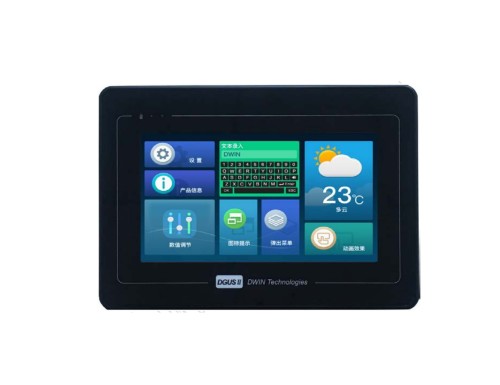

LCD 7.0" 1024x600 odporový dotykový panel pouzdro RS485 reproduktor DWIN HMI

Vlastnosti DMG10600T070_A5WTR:

• Založeno na T5L2 ASIC, s DGUS II
.

• 7,0 palců, rozlišení 1024x600 pixelů, 16,7M barev, 24bit

• IPS displej s vysokými pozorovacími úhly: 85/85/85/85 (L/R/U/D)

• Resistivní dotyk

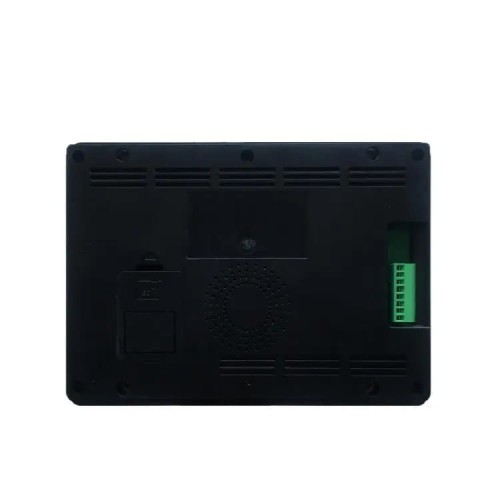

• Rozhraní RS232,RS485, na 8pinovém 3,81mm konektoru
.

• Kryt splňuje normu IP65
.

• Inteligentní HMI displej pro průmyslové aplikace

Navržení vzhledu uživatelského rozhraní a pravidel jeho ovládání se provádí pomocí specializované aplikace DGUS TOOL. Máme možnost nahrát hotovou grafiku, vytvářet tlačítka, grafy, vstupní pole atd., poté zkompilované soubory přeneseme na paměťovou kartu SD, ze které se zkopírují do paměti displeje.

Obsluha ze strany mikrokontroléru spočívá v odesílání a přijímání předem stanovených datových rámců prostřednictvím rozhraní UART.

Rozhraní:

• Baudrate: 3150~3225600bps, Type. 115200bps

• Provozní režim:
  UART2: N81,RS232
  UART4: N81,RS485
  UART5: RS485
  CAN
.

• Uživatelské konektory:
  - 8 pinů 3,81 mm , rychlost: 12KByte/s
  - Pájecí slot pro zlatý pásek
.

• Paměť Flash: 32 MB NOR Flash, pro grafiku, písma a zvukové soubory. Počet záznamů nad: 100 000

• reproduktor: výkon 2 W
.

• Rozhraní karty SDSD: FAT32, rychlost stahování: 4Mb/s


• RozhraníPGT05: pro aktualizaci jádra DGUS
.

Zobrazení:

• Počet barev: 16.7M（16777216）

• LCD typ IPS

• Úhly pohledu: 85°/85°/85°/85° (L/R/U/D)

• Zobrazovací plocha: 154,20 mm (š) × 85,88 mm (v)

• Rozlišení 1024x600

• LED podsvícení

• Světlost: 240nit
.

Dotykový panel:

• Typ: RTP (odporový dotykový panel)
.

• Textura: ITO fólie + ITO sklo

• Dotykový režim: podporuje dotyk a přejetí prstem
.

• Tvrdost povrchu: 3H

• Propustnost světla: Více než 80 %
.

Napájení:

• Napájecí napětí: 6~36V DC, doporučuje se 12V
.

• Spotřeba proudu při zapnutém podsvícení: VCC = +12 V, 300 mA
.

• Spotřeba proudu při vypnutém podsvícení: VCC = +12 V, 150 mA
