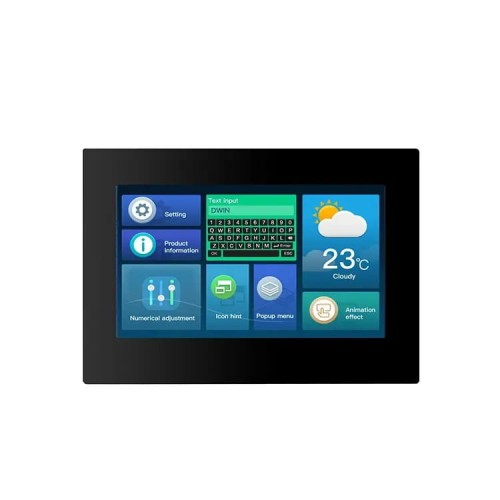

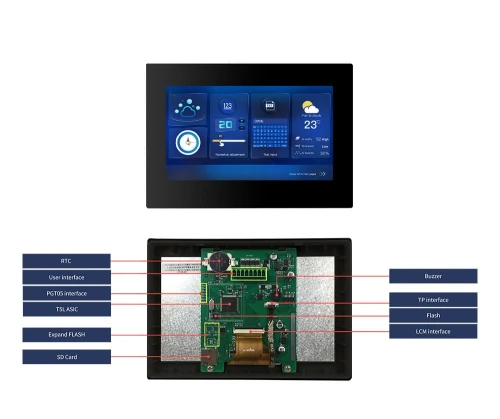

LCD 7.0" 800x480 odporový dotykový panel kryt RS485 DWIN HMI

Vlastnosti DMG80480C070_15WTR:

• Založeno na T5L0 ASIC s DGUS II
.

• Displej: 800*480, 262K barev, TV-TN-TFT-LCD

• Resistivní dotyk

• Rozhraní RS232&RS485

• Inteligentní HMI displej pro jednoduché aplikace

Navržení vzhledu uživatelského rozhraní a pravidel jeho ovládání se provádí pomocí specializované aplikace DGUS TOOL. Máme možnost nahrát hotovou grafiku, vytvářet tlačítka, grafy, vstupní pole atd., poté zkompilované soubory přeneseme na paměťovou kartu SD, ze které se zkopírují do paměti displeje.

Obsluha ze strany mikrokontroléru spočívá v odesílání a přijímání předem stanovených datových rámců prostřednictvím rozhraní UART.

Rozhraní:

• Baudrate: 3150~3225600bps, Type. 115200bps

• Výstupní napětí:
  Výstup 1, Iout =-13,2V
  Výstup 0, Iout = 13,2V
.

• Vstupní napětí（RXD):
  Vstup 1， Iin = -13,2 V
  Vstup 0， Iin = 13,2 V

• Provozní režim:
  UART2: N81,RS232
  UART4: N81,RS232
  UART5: RS485

.

• Uživatelské konektory:
  - 8 pinů 3,81 mm , rychlost: 12KByte/s
  - Pájecí slot pro zlatý pásek
.

• Paměť Flash: 8 MB NOR Flash, pro grafiku, písma a zvukové soubory. Počet záznamů nad: 100 000

• reproduktor: výkon 2 W
.

• Rozhraní karty SDSD: FAT32, rychlost stahování: 4Mb/s


• RozhraníPGT05: pro aktualizaci jádra DGUS
.

• Senzor jasu
.

• LED

Zobrazení:

• Počet barev: 262K

• LCD typ TV-TN, TFT LCD

• Úhly pohledu: 70°/70°/40°/30°（L/R/U/D）

• Zobrazovací plocha: 154,1 mm (š) × 85,9 mm (v)

• Rozlišení 800x480

• LED podsvícení

• Světlost: 200nit
.

Dotykový panel:

• Typ: RTP (odporový dotykový panel)
.

• Textura: ITO fólie + ITO sklo

• Dotykový režim: podporuje dotyk a přejetí prstem
.

• Tvrdost povrchu: 3H

• Propustnost světla: Více než 80 %
.

Napájení:

• Napájecí napětí: 6~36V DC

• Spotřeba proudu při zapnutém podsvícení: VCC = +12V, 280mA

• Spotřeba proudu při vypnutém podsvícení: VCC = +12 V, 140 mA
