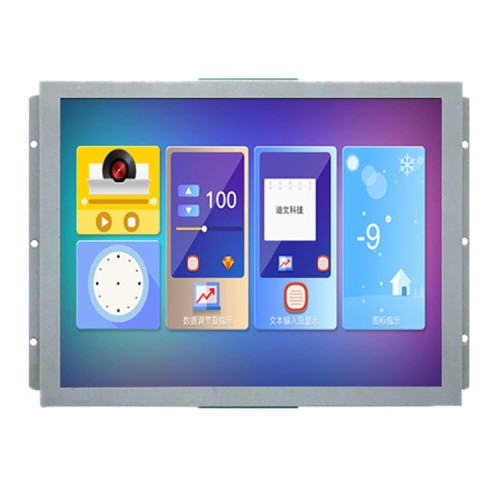

LCD 8,0" 800x600 rezistivní dotykový panel DWIN HMI
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable
Univerzální modul HMI s 8,0" displejem a odporovým dotykovým panelem.
Vlastnosti DMG80600L080_01WTR:
- Založeno na T5L, se systémem DGUS II/ TA .
- 8,0", rozlišení 800x600 pixelů, 16,7 milionů barev
- Zobrazovací plocha: 162,0 mm (š) × 121,5 mm (v)
- TN displej, pozorovací úhly: 70°/70°/50°/70° (L/R/U/D)
- Resistivní dotyk
- S grafickým rozhraním, dvoujádrovým procesorem
- Světelnost: 250nit
Princip fungování displejů DWIN HMI
Navržení vzhledu uživatelského rozhraní a pravidel jeho ovládání se provádí pomocí specializované aplikace DGUS TOOL. Máme možnost nahrát hotovou grafiku, vytvářet tlačítka, grafy, vstupní pole atd., poté zkompilované soubory přeneseme na paměťovou kartu SD, ze které se zkopírují do paměti displeje.
Obsluha ze strany mikrokontroléru spočívá v odesílání a přijímání předem stanovených datových rámců prostřednictvím rozhraní UART.

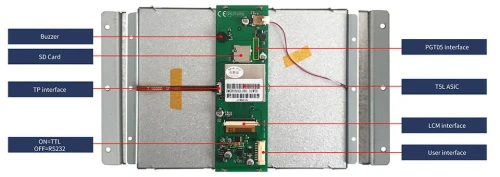

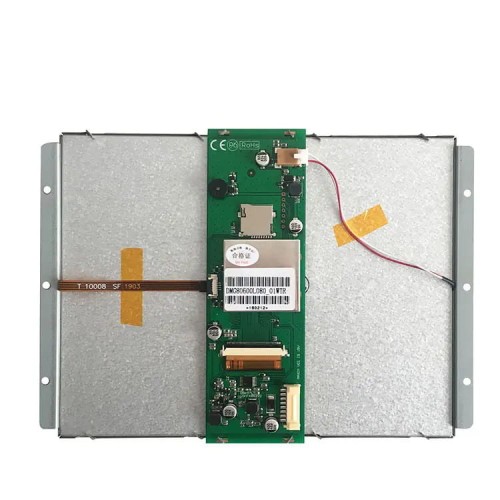

Specifikace DMG80600L080_01WTR
.
Rozhraní:
- Baudrate: 3150~3225600bps, Type. 115200bps
- Provozní režim:
UART2: N81 3,3V & 5V TTL/CMOS
UART4: N81/E81/O81/N82 4 (softwarově konfigurovatelné) 3,3V & 5V TTL/CMOS . - Uživatelské konektory:
- 8Pin_2.0mm, rychlost: 12KByte/s . - Paměť Flash: 16 MB NOR Flash, pro grafiku, písma a zvukové soubory. Počet záznamů nad: 100 000
- Buzzer: 3V pasivní, výkon <1W .
- Rozhraní karty SDSD: FAT32, rychlost stahování: 4Mb/s
- RozhraníPGT05: pro aktualizaci jádra DGUS .
Zobrazení:
- Počet barev: 24bitový 8R8G8B
- LCD typ TN
- Úhly pohledu: 70°/70°/50°/70° (L/R/U/D)
- Zobrazovací plocha: 162,0 mm (Š) × 121,5 mm (V)
- Rozlišení 800×600
- LED podsvícení
- Svítivost: 250nit .
Dotykový panel:
- Typ: RTP (Resistivní dotykový panel) .
- Textura: ITO fólie + ITO sklo
- Dotykový režim: podporuje dotyk a přejetí prstem .
- Tvrdost povrchu: 3H
- Propustnost světla: Více než 80 % .
Napájení:
.- Napájecí napětí: 6 ~ 15 V, obvykle 12 V
- Spotřeba proudu při zapnutém podsvícení: VCC = +12 V, 200 mA .
- Spotřeba proudu při vypnutém podsvícení: VCC = +12 V, 80 mA
Sada obsahuje:
.- DMG80600L080_01WTR LCD 8,0" 800x600 rezistivní dotykový panel DWIN HMI
Příklad akce

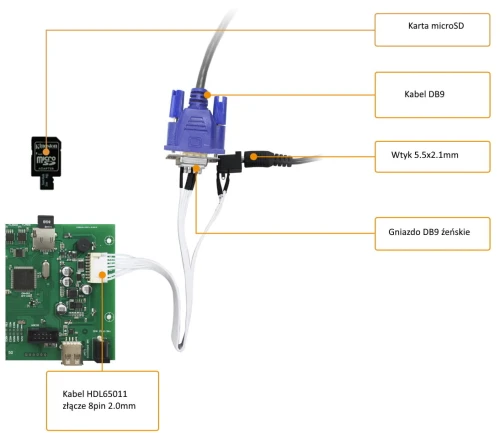

Doporučené příslušenství
