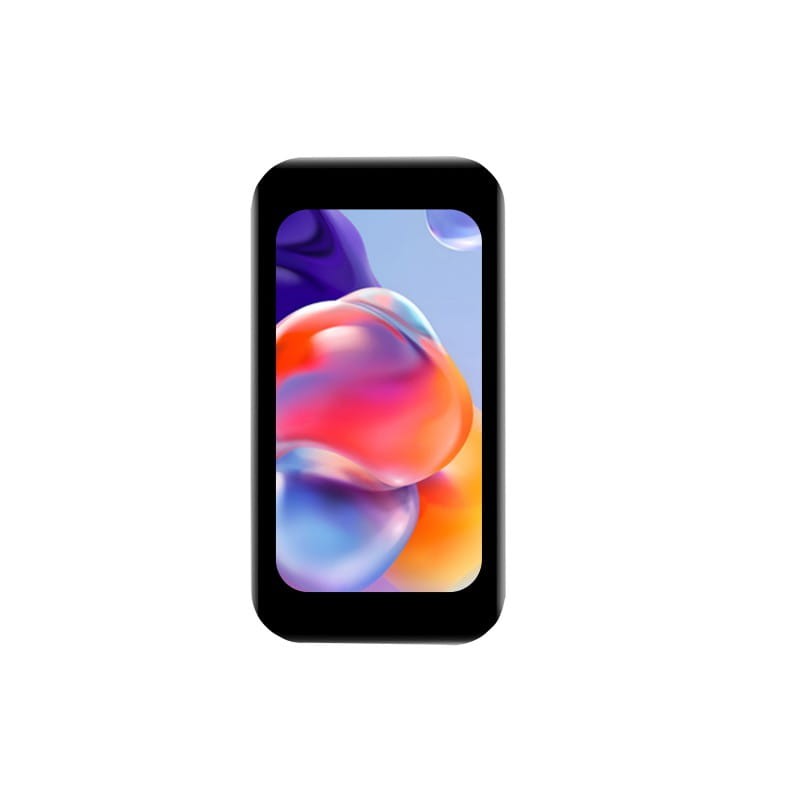

1,47" LCD zobrazovací modul s dotykovým panelem - 172×320, IPS, SPI + I2C
Kompaktní 1,47" LCD zobrazovací modul s dotykovým panelem. Podporuje zobrazení 262 000 barev s vysokou ostrostí a jasem. Díky komunikaci SPI a I2C a vestavěným čipům JD9853 a AXS5106L je modul kompatibilní s Raspberry Pi, ESP32, Raspberry Pi Pico a Arduino.
Klíčové vlastnosti:
- IPS displej s rozlišením 172×320
- Kapacitní dotykový panel
- Řídicí čip JD9853 (LCD) a AXS5106L (dotykový panel).
- Komunikace přes SPI (displej) a I2C (dotyk) - úspora pinů
- Integrovaný převodník úrovní - podpora 3,3 V a 5 V
- Kompatibilní s Raspberry Pi / ESP32S3 / Raspberry Pi Pico / Arduino
- Kompletní online dokumentace a příkladový kód

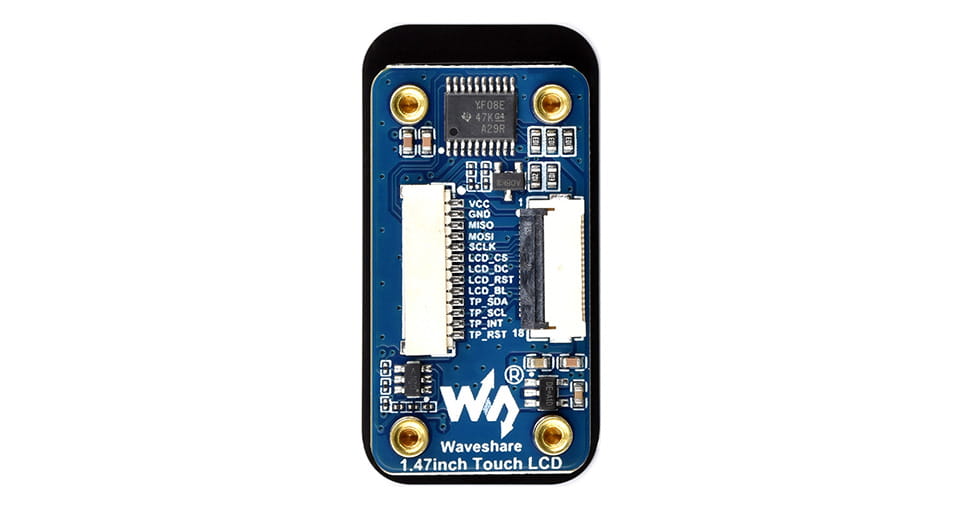

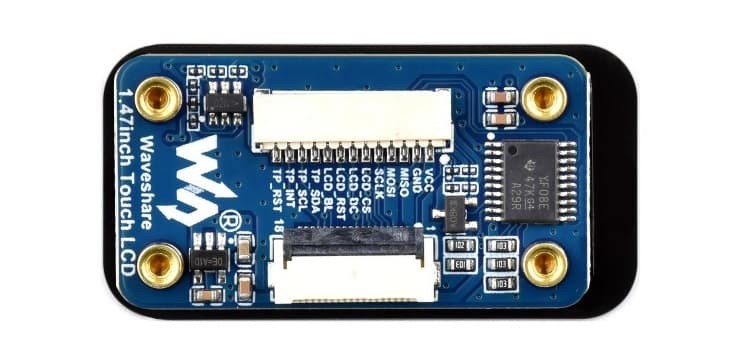

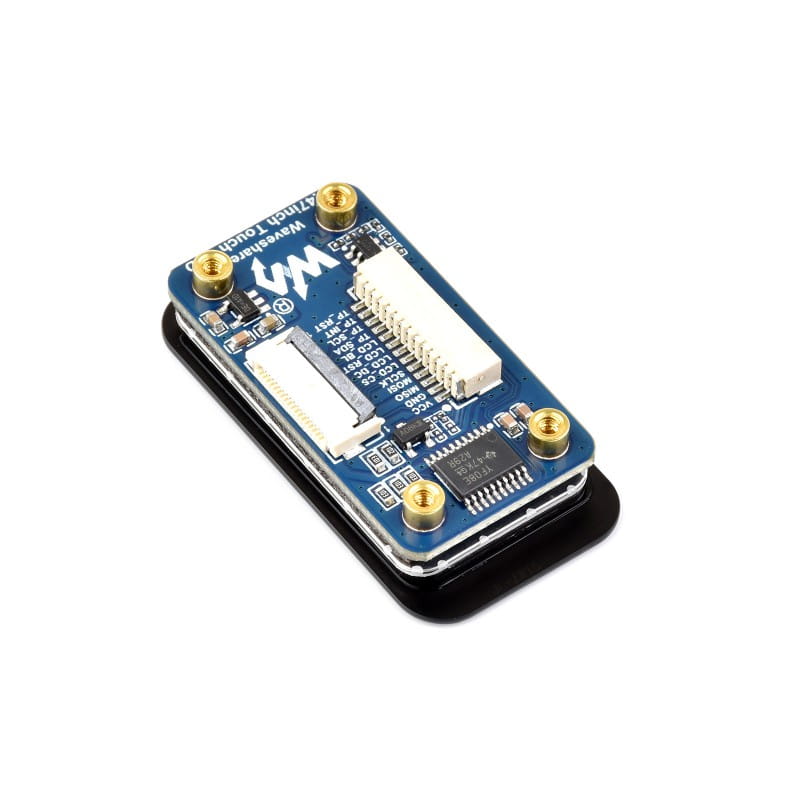

Konektory a rozhraní
Ovladač displeje: JD9853, AXS5106L dotykový řídicí čip.
Vestavěný převodník logických úrovní
Kompatibilní s napájením 3,3 V / 5 V.

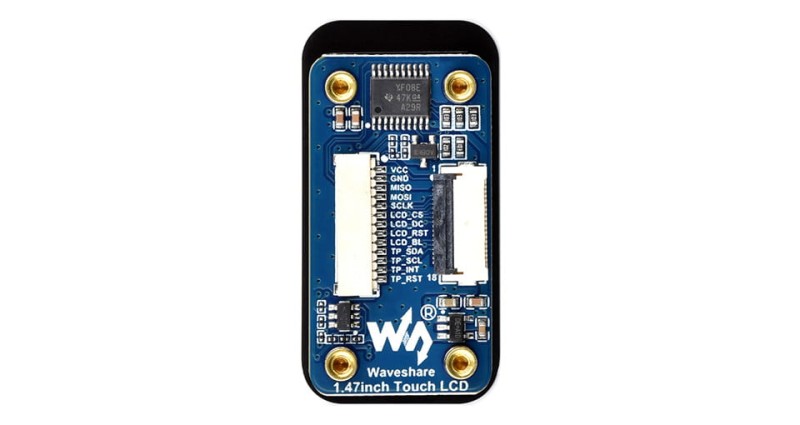

- VCC: Napájecí zdroj (3,3 V / 5 V)
- GND: Zem
- MISO: SPI - datový výstup
- MOSI: SPI - datový vstup
- SCLK: Hodiny SPI
- LCD_CS: Výběr LCD čipu
- LCD_DC: Výběr dat/příkazů LCD
- LCD_RST: LCD_RST: reset LCD
- LCD_BL: Podsvícení LCD
- TP_SDA: Dotyková data I2C
- TP_SCL: Dotykové hodiny I2C
- TP_INT: Přerušení dotyku
- TP_RST: Reset dotykového panelu

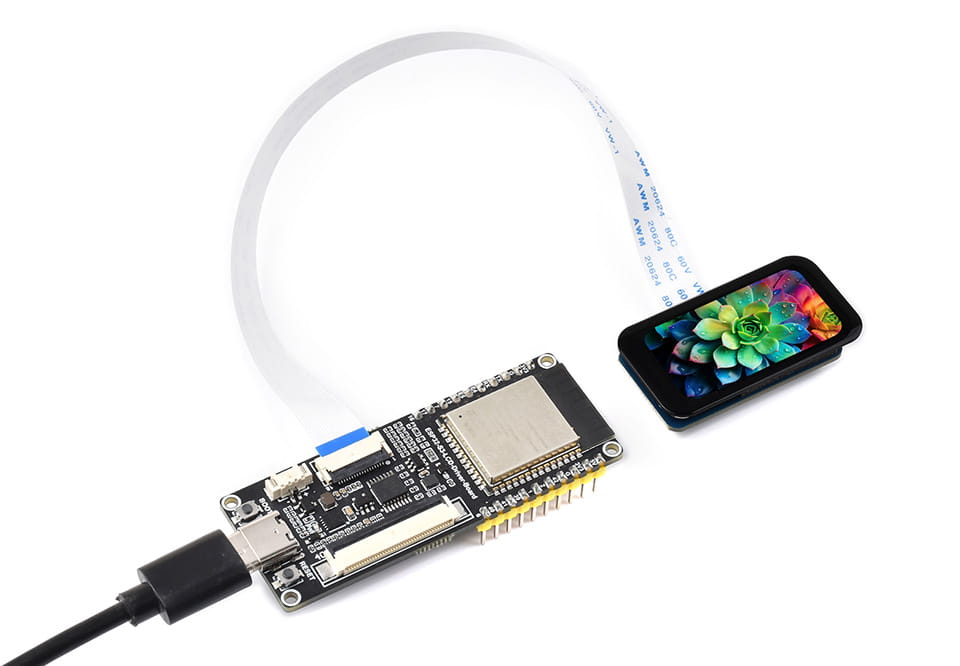

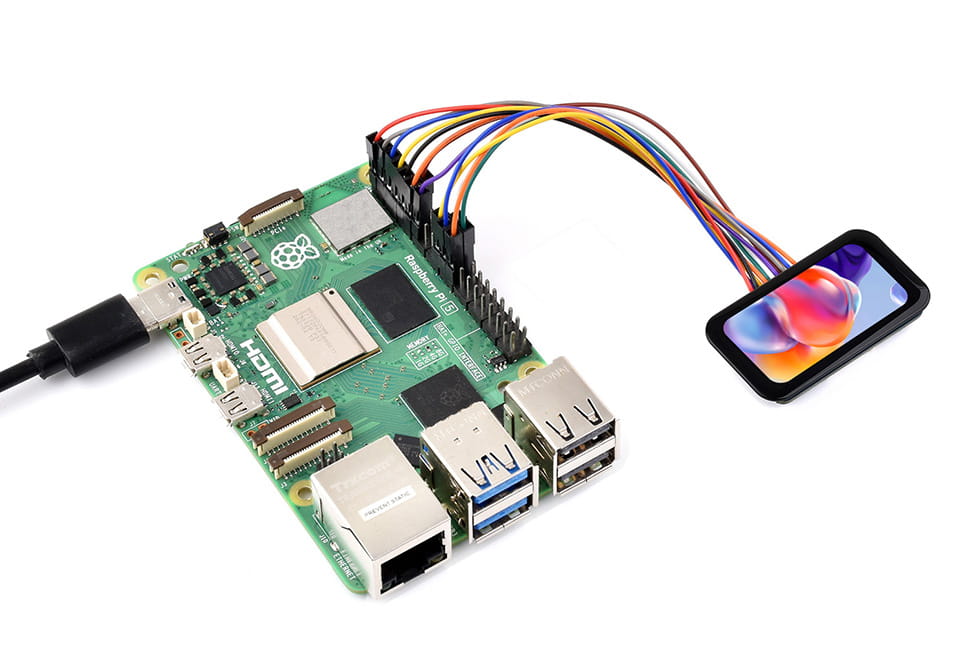

Příklad práce s Raspberry Pi 5 a ESP32-S3
Technické specifikace
- Provozní napětí: 3,3 V / 5 V
- Rozlišení: 172 × 320 pixelů
- Displej: IPS, 262K barev
- Ovladač LCD: JD9853
- Dotykový ovladač: AXS5106L
- Rozhraní displeje: SPI:
- Dotykové rozhraní: I2C
- Typ dotyku: kapacitní

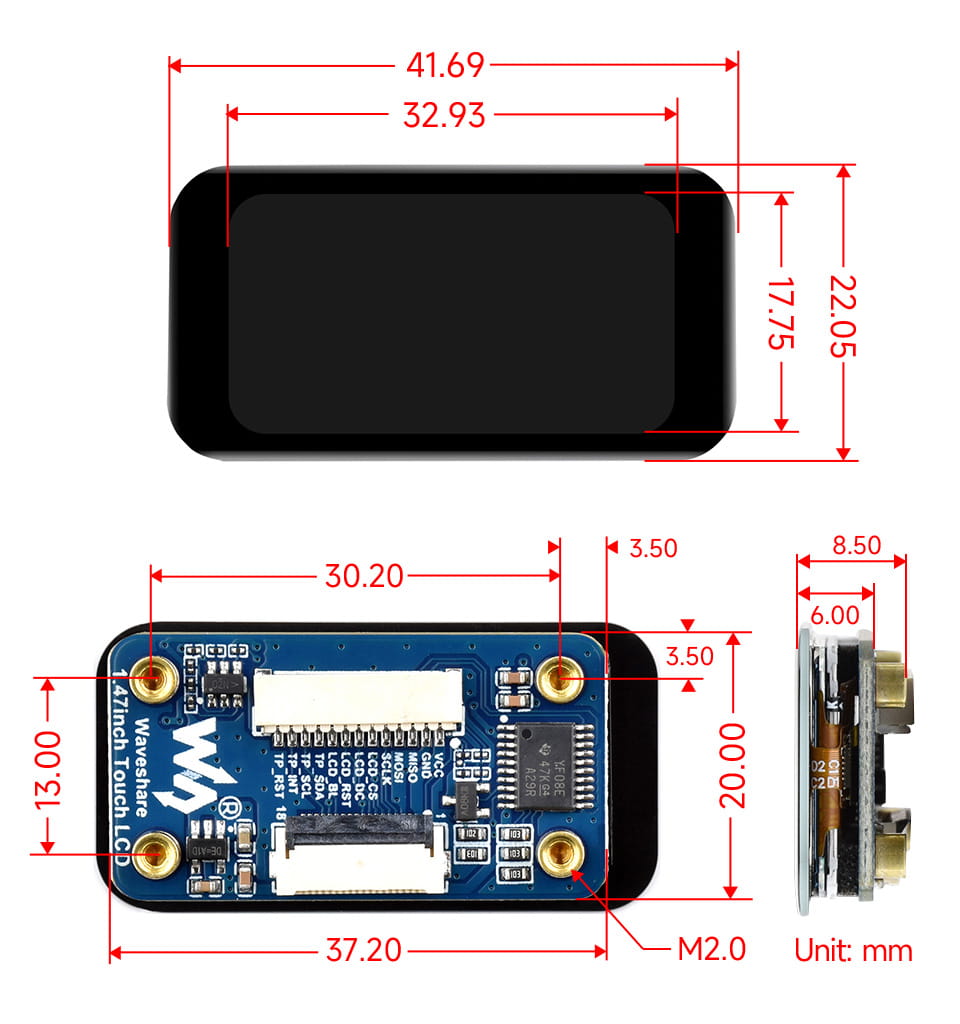

- Velikost obrazovky: kapacitní: Velikost: 17,75 × 32,93 mm
- Rozměry modulu: 22,05 × 41,69 mm
- Hmotnost: 0,014 kg

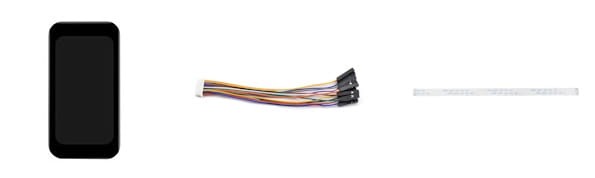

Obsah sady
- 1,47palcový dotykový LCD displej ×1
- Kabel SH1.0 13PIN ~ 100 mm
- páska FFC
