Modul LCD displeje 1.54" IPS 240x240 dotykový
Modul LCD displeje s úhlopříčkou 1.54 palce s maticí IPS a kapacitním dotykovým panelem, nabízející rozlišení 240x240 pixelů a 262 tisíc barev. Díky použití řadičů ST7789S (obrazovka) a CST816D (dotyk), které jsou obsluhovány pomocí SPI a I2C, vyžaduje modul pro provoz minimální počet vývodů. Kompaktní rozměry a vysoká univerzálnost zajišťují, že ideálně spolupracuje s platformami, jako jsou Raspberry Pi, Arduino, ESP32 nebo STM32.
Hlavní vlastnosti
- Rozlišení 240x240 pixelů, 262K barev a matice IPS zajišťující jasný obraz.
- Kapacitní dotykový panel s vysokou propustností světla a rychlou odezvou.
- Vestavěný řadič obrazovky ST7789S (SPI) a řadič dotyku CST816D (I2C).
- Vestavěný napěťový převodník umožňující napájení ze systémů 3.3V a 5V.

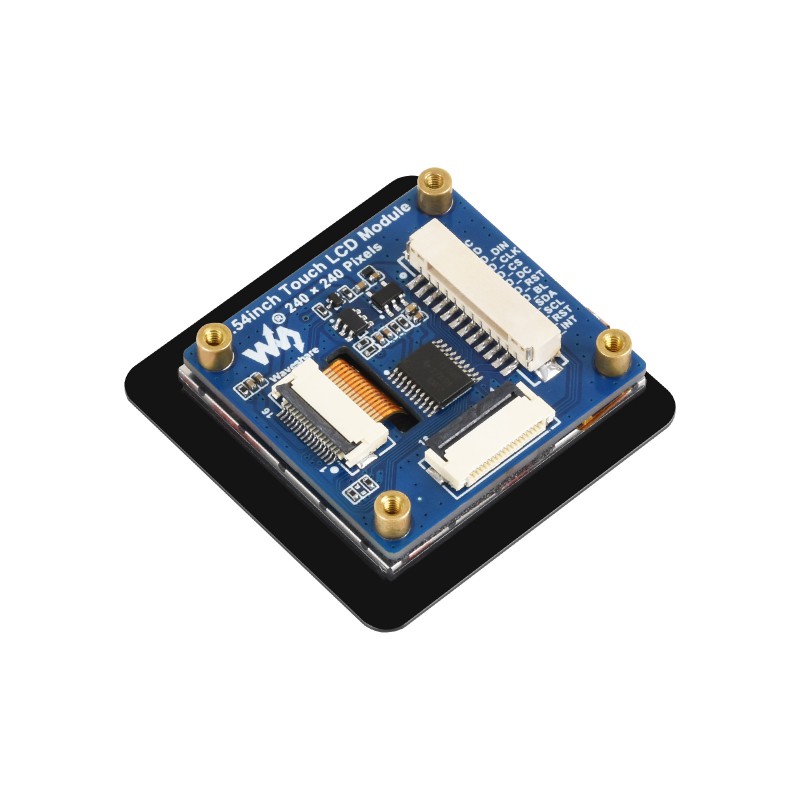

- Dvě možnosti připojení: standardní konektor 12PIN nebo univerzální zásuvka FPC 18PIN.
Napájení a ovládání
Modul je vybaven integrovaným převodníkem logických úrovní. To umožňuje zcela bezpečné a přímé připojení modulu k mikrokontrolérům pracujícím jak s napětím 3.3V, tak 5V, bez nutnosti použití externích převodníků.
Pro obsluhu obrazovky se využívá 4-vodičové rozhraní SPI, zatímco samotný dotykový panel je obsluhován prostřednictvím rozhraní I2C. V sadě a na samotné desce jsou připraveny dvě varianty připojení: dedikovaným konektorem pro vodiče 12PIN nebo plochým páskem FPC 18PIN.
Příklady připojení
Obrazovka je vysoce univerzální a spolupracuje s mnoha populárními vývojovými platformami. Níže jsou představeny praktické příklady připojení k mikrokontrolérům z rodiny ESP32 s využitím vodičů dodaných v sadě.

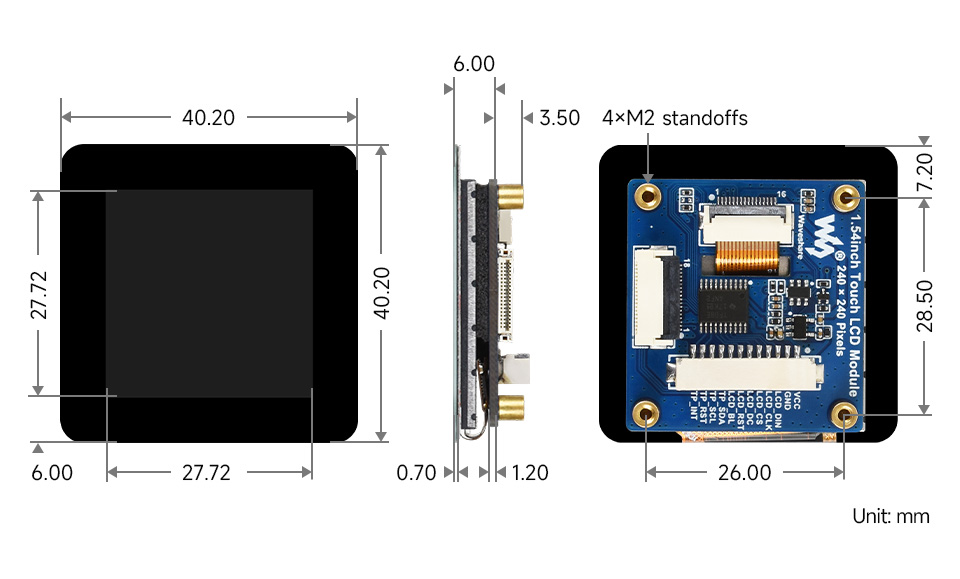

Rozměry modulu
Technická specifikace
- Pracovní napětí: 3.3V / 5V
- Rozlišení: 240 x 240 pixelů
- Řadič displeje: ST7789S
- Řadič dotyku: CST816D
- Rozhraní obrazovky: 4-wire SPI
- Rozhraní dotyku: I2C
- Typ matice: IPS
- Typ dotyku: Kapacitní
- Velikost displeje: 27.72 x 27.72 mm
- Velikost pixelu: 0.1155 x 0.1155 mm
- Vnější rozměry modulu: 40.2 x 40.2 mm

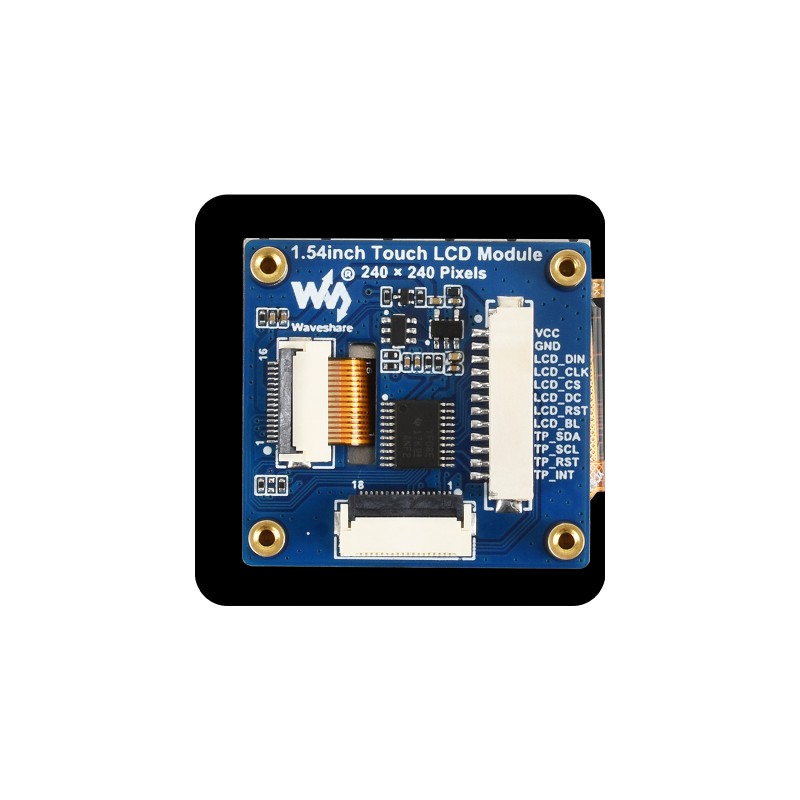

Rozložení vývodů (Pinout)
- VCC: Vstupní napájení (3.3V / 5V)
- GND: Uzemnění napájení
- MOSI: Datová linka komunikace SPI
- SCLK: Hodinová linka komunikace SPI
- LCD_CS: Výběr obvodu LCD (aktivováno nízkým stavem)
- LCD_DC: Výběr typů dat (High = data, Low = příkaz)
- LCD_RST: Reset LCD obrazovky (aktivováno nízkým stavem)
- LCD_BL: Ovládání podsvícení obrazovky
- TP_SDA: Datová linka I2C dotykového panelu
- TP_SCL: Hodinová linka I2C dotykového panelu
- TP_RST: Reset dotykového panelu (aktivováno nízkým stavem)
- TP_INT: Přerušení generované dotykovým panelem
Obsah sady
- Modul LCD displeje 1.54" Touch x1
- Propojovací vodič GH1.25 12PIN x1
- Pásek FFC 18PIN (rastr 0.5mm, délka 200mm, kontakty na stejné straně) x1
