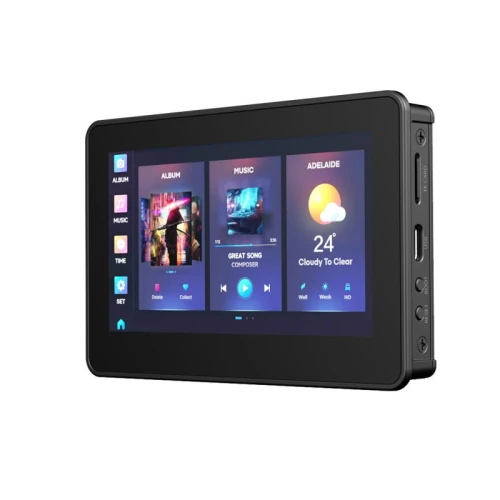

Modul ESP32-S3 s 4.3" dotykovým LCD displejem a pouzdrem WiFi/BLE podpora CAN a RS485
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable

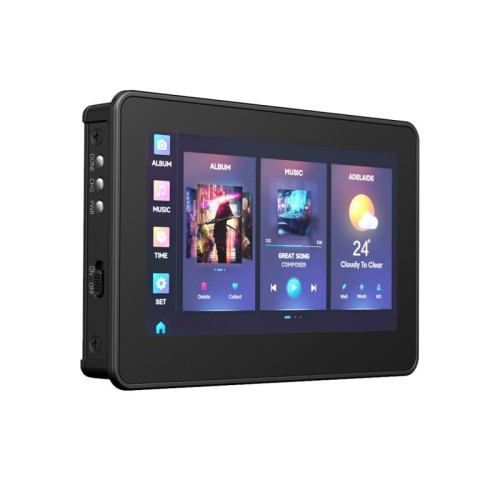

Modul ESP32-S3 s 4.3" dotykovým LCD displejem a pouzdrem WiFi/BLE podpora CAN a RS485.
ESP32-S3-Touch-LCD-4.3B-BOX je pokročilá vývojová deska s dvoujádrovým procesorem Xtensa 32-bit LX7, podporou WiFi 2.4GHz a Bluetooth 5, ideální pro projekty IoT, chytrou domácnost a HMI. Je vybavena 4,3palcovým dotykovým displejem s rozlišením 800×480 pixelů, což umožňuje plynulé ovládání grafických rozhraní. Disponuje 8 MB Flash paměti a 8 MB PSRAM, a také četnými konektory, včetně CAN, RS485, I2C a izolovaných vstupů/výstupů (IO), což zajišťuje široké možnosti použití.
Klíčové vlastnosti:
- ESP32-S3 Dvoujádrový procesor s vysokým výkonem s podporou WiFi a Bluetooth 5
- 4.3" dotykový LCD displej s rozlišením 800×480 a kapacitním dotykovým rozhraním
- Podpora rozhraní CAN, RS485, I2C a izolovaných IO pro průmyslovou komunikaci a automatizaci
- Správa napájení a nabíjení lithiové baterie s regulací nabíjecího proudu
- Podpora flexibilních režimů úspory energie, ideální pro IoT a mobilní zařízení
- Podpora karet Micro SD přes SPI a plnohodnotné rozhraní USB
- Snadné zahájení práce díky dostupným online zdrojům a demonstračním příkladům
- Verze s pouzdrem

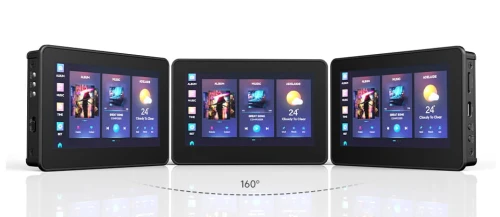

IPS Panel Široký Pozorovací Úhel:
5-bodový dotyk:

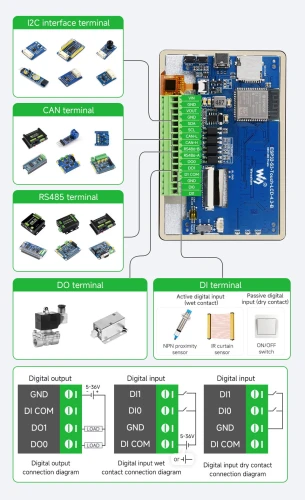

Spolupráce s mnoha periferiemi:

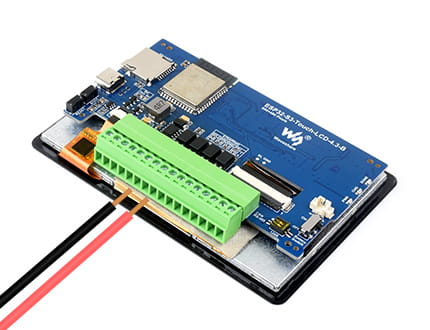

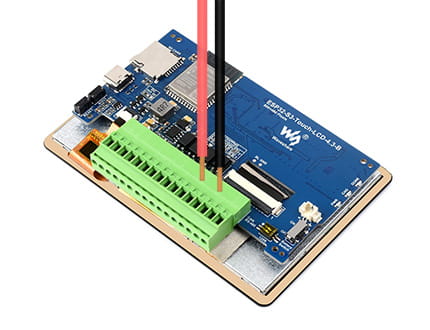

Dvě metody zapojení:

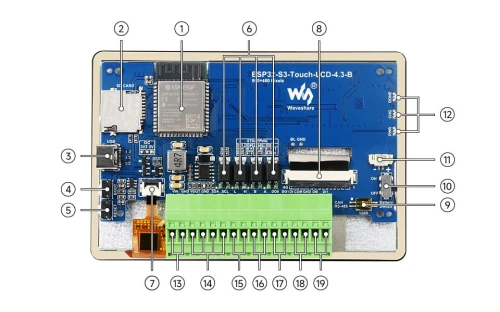

Konstrukce modulu:
- ESP32-S3-WROOM-1-N16R8
- Slot pro kartu TF
- Port USB typu C
- Tlačítko
- Tlačítko RESET
- Optočlenová izolace
- Konektor dotykového panelu
- 4,3palcový konektor displeje
- Výběr zakončovacích odporů RS485 a CAN je standardně uzavřen
- Napájení baterie ZAP/VYP
- Jedna 3,7V lithiová baterie GH1.25
- Indikátory
- Napájecí svorka 7-36 V DC
- Svorka rozhraní I2C
- Svorka rozhraní CAN
- Svorka rozhraní RS485
- Digitální výstup 5 ~ 36 V
- Společná svorka
- Digitální vstup 5 ~ 36 V

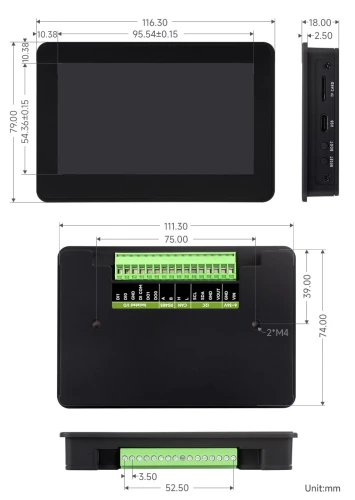

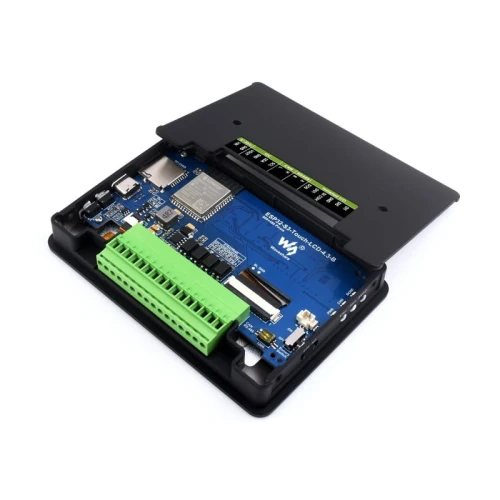

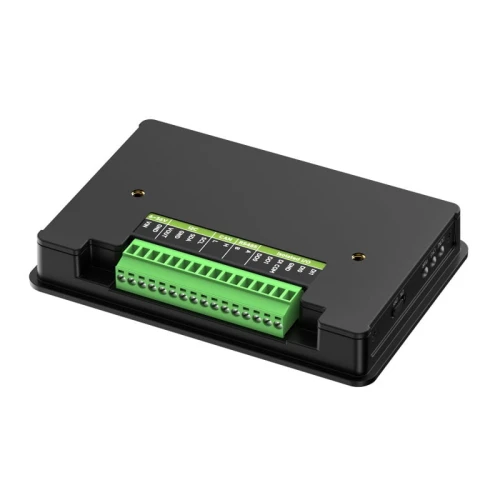

Pouzdro

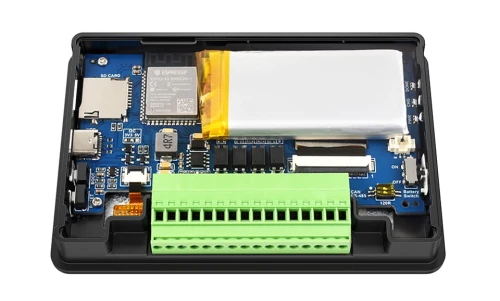

Možnost instalace lithiové baterie o rozměrech 60x30x6mm (DxŠxV)

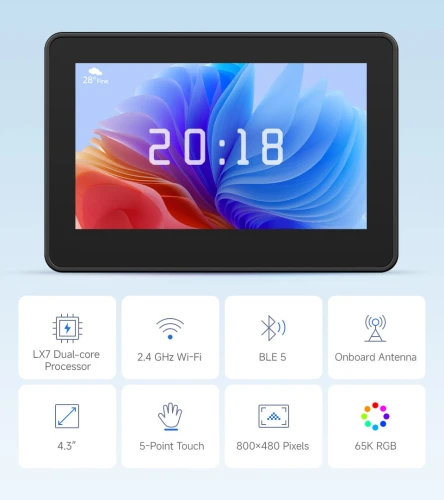

Specifikace:
- Procesor: Xtensa 32-bit LX7, dvoujádrový, až 240 MHz
- Bezdrátová komunikace: WiFi 2.4GHz (802.11 b/g/n), Bluetooth 5 (BLE)
- Paměť: 512KB SRAM, 384KB ROM, 8MB PSRAM, 8MB Flash
- Displej: Kapacitní LCD, 4.3 palce, 800×480 pixelů, 65K barev
- Dotykové rozhraní: I2C, podpora 5 dotykových bodů s přerušeními
- Komunikační rozhraní: CAN, RS485, I2C, USB, Micro SD
- Izolované vstupy/výstupy: Digitální vstupy a výstupy, úrovně až 5–36V
- Napájení baterie: Konektor MX1.25, správa nabíjení (580mA nabíjení, nastavitelné rezistorem R45)
- GPIO Pin: Podporováno čipem CH422G pro reset, řízení podsvícení a další funkce
Sada obsahuje:
- ESP32-S3-Touch-LCD-4.3B-BOXx1
- 16PIN Šroubová svorka pro spodní zapojení x1
Baterie není součástí sady.
