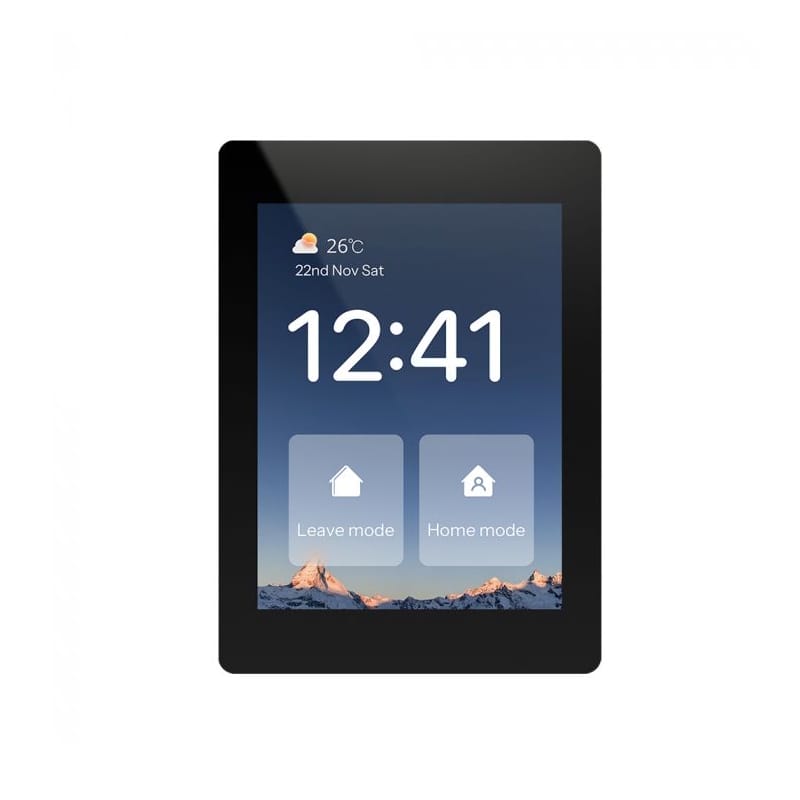

Open Nextion ONX2432G028 2.8" ESP32-S3 Wi-Fi BLE 5 LCD HMI
ONX2432G028 je vývojová deska LCD s obrazovkou 2.8" 240×320 px, kapacitním dotykovým panelem a modulem ESP32-S3R8. Systém podporuje Wi-Fi 2.4 GHz, Bluetooth 5 LE, 16 MB Flash, 8 MB PSRAM a rozhraní UART, I2C, kameru, mikrofon, reproduktor, GPIO a kartu microSD.
Hlavní vlastnosti:
- Procesor ESP32-S3R8: dvoujádrový Xtensa 32-bit LX7 do 240 MHz.
- LCD obrazovka 2.8" s rozlišením 240×320 px.
- Kapacitní dotykový panel s řadičem CST826.
- 16 MB Flash a 8 MB PSRAM.
- Bezdrátové připojení Wi-Fi 2.4 GHz a Bluetooth 5 LE.
- Integrovaná anténa PCB a konektor IPEX-1 pro externí anténu.
- Rozhraní Grove I2C a UART pro rychlé připojení modulů.
- Konektor kamery FPC 24-pin, kompatibilní mimo jiné s OV2640 a OV5640.
- Rozhraní digitálního mikrofonu PDM a konektor reproduktoru do 2 W.
- Slot microSD umístěný na zadní straně desky PCB.
- RTC se samostatným konektorem záložní baterie 3 V.
- Podpora Li-Ion akumulátoru 3.7 V s nabíjecím obvodem.
- Napájení, programování a logování přes USB-C.
- Podpora prostředí Arduino IDE a ESP-IDF.
Popis produktu
Open Nextion Genius Series je řada integrovaných HMI terminálů založených na ESP32-S3, určená pro projekty s dotykovou obrazovkou, bezdrátovou komunikací a rozsáhlými periferiemi. Ve srovnání s klasickými moduly Nextion nabízí řada Open Nextion větší flexibilitu programování a více hardwarových rozhraní.
Model ONX2432G028 se osvědčí v ovládacích panelech, branách smart home, ovladačích osvětlení, průmyslových rozhraních a zařízeních IoT vyžadujících kompaktní GUI. Modul není kompatibilní s prostředím Nextion Editor určeným pro původní řadu Nextion.

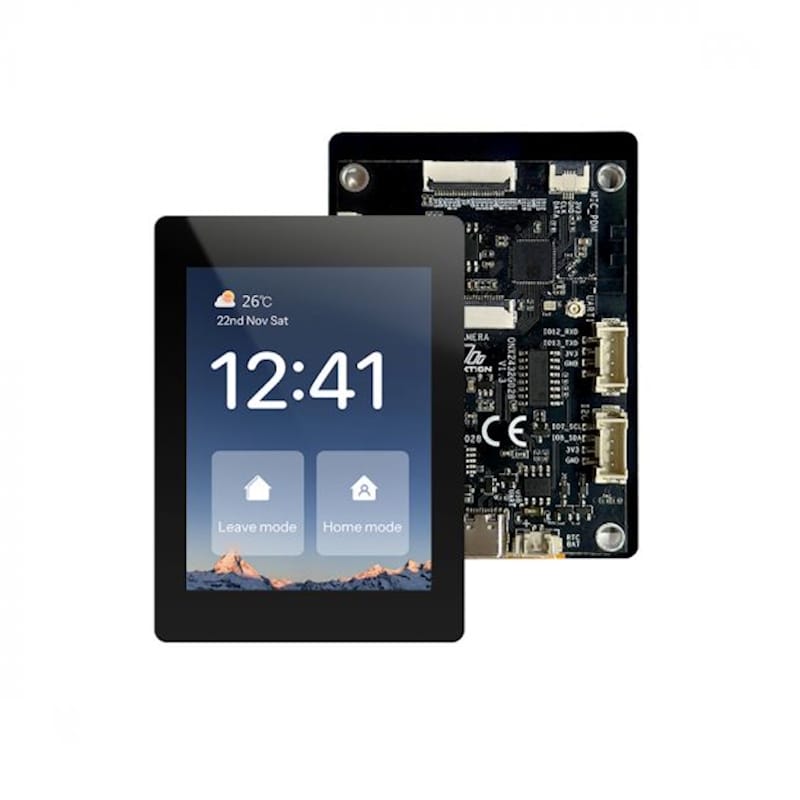

Popis prvků desky
Níže uvedený seznam odpovídá číslování prvků viditelných na fotografii desky.
- USB_UART: konektor USB-C pro napájení, programování firmwaru a čtení logů přes USB-UART.
- RTC BAT: konektor záložní baterie RTC 3 V, typ MX1.25-2P.
- I2C: rozhraní I2C ve standardu Grove, konektor PH2.0-4P.
- UART1: rozhraní UART1 ve standardu Grove, konektor PH2.0-4P.
- External Antenna Connector: konektor IPEX-1 pro externí anténu po změně konfigurace rezistoru.
- Antenna: integrovaná anténa PCB pro komunikaci Wi-Fi a Bluetooth.
- MIC_PDM: rozhraní digitálního mikrofonu PDM, konektor FPC 4-pin 0.5 mm.
- GPIOs: konektor FPC 24-pin 0.5 mm s linkami 5 V, 3.3 V, GND a 14 piny IO.
- CAMERA: konektor kamery FPC 24-pin 0.5 mm, podpora kamer OV2640, OV5640 a podobných.
- SPK: konektor reproduktoru MX1.25-2P, podpora reproduktoru do 2 W.
- SD: slot karty microSD umístěný na zadní straně desky PCB.
- UART0: konektor XH2.54-4P pro sériovou komunikaci, programování, logy a napájení.
- RST Button: tlačítko resetování desky.
- BOOT Button: tlačítko vstupu do režimu stahování firmwaru; je třeba podržet BOOT a stisknout RESET.
- Power Switch: přepínač napájení desky.
- PWR: dioda napájení; po zapnutí svítí červeně.
- CHG: dioda nabíjení akumulátoru; během nabíjení svítí červeně.
- BAT: konektor akumulátoru Li-Ion 3.7 V, typ MX1.25-2P.
Programovací platforma
ONX2432G028 lze programovat v Arduino IDE nebo ESP-IDF. Arduino IDE usnadňuje rychlé prototypování a spuštění rozhraní, zatímco ESP-IDF poskytuje větší kontrolu nad hardwarem, výkonem a konfigurací systému.
- Arduino IDE: dobré řešení pro rychlé prototypování a vzdělávací projekty.
- ESP-IDF: doporučeno pro pokročilé aplikace, optimalizaci výkonu a produkční projekty.
- LVGL: možnost vytváření grafických rozhraní pro dotykovou obrazovku SPI.
Použití
- kompaktní ovládací panely smart home,
- brány IoT s lokálním dotykovým rozhraním,
- ovladače osvětlení a automatizace,
- HMI terminály pro průmyslová zařízení,
- projekty s kamerou, mikrofonem a podporou zvuku,
- aplikace s Wi-Fi, BLE a grafickým displejem.
Rozměry
Technická specifikace
- Model: ONX2432G028
- Řada: Open Nextion Genius
- Velikost obrazovky: 2.8"
- Rozlišení: 240×320 px
- Počet barev: 262K
- Jas: 300 nit
- Typ dotyku: kapacitní
- Řadič panelu: ST7789
- Řadič dotyku: CST826
- MCU: ESP32-S3R8
- Procesor: Xtensa 32-bit LX7 dual-core do 240 MHz
- Flash: 16 MB
- PSRAM: 8 MB
- Konektivita: Wi-Fi 2.4 GHz, Bluetooth 5 LE
- Napájení: DC 5 V / 1 A
- Provozní teplota: -20~70°C
- Skladovací teplota: -30~80°C
- Hmotnost: netto 47 g, brutto 100.5 g
Obsah sady
- Vývojová deska Open Nextion ONX2432G028 2.8"
