Modul Přenosu Dat LoRa SX1262 850 ~ 930MHz na DIN Lištu – RS232/RS485/RS422 na LoRa

Průmyslový Modul Přenosu Dat LoRa SX1262 na DIN Lištu (DTU) – RS232/RS485/RS422 na LoRa, Pásmo Sub-GHz

Bezdrátový modul pro přenos dat SX1262-LoRa-DTU je navržen pro montáž na lištu DIN a je založen na čipu SX1262. Umožňuje konverzi komunikace z rozhraní RS232, RS485 a RS422 na bezdrátový standard LoRa. Technologie LoRa poskytuje vysokou odolnost proti rušení a dlouhý dosah přenosu (až 5 km), což z něj činí ideální řešení pro sběr dat v průmyslových a zemědělských prostředích. Podporuje komunikaci bod-bod, bod-více bodů, reléovou síť a šifrování AES.

Klíčové vlastnosti:

• Kompatibilita s rozhraními RS232, RS485, RS422 (ne současně a nelze je konvertovat navzájem v rámci jednoho DTU)
• Technologie modulace a demodulace LoRa – vysoká odolnost proti rušení a dlouhý dosah (až 5 km)
• Čip SX1262 – citlivost příjmu -148dBm a vysílací výkon 22dBm
• Podpora pásem Sub-GHz (410~510MHz, 850~930MHz)
• Vestavěné funkce: detekce preambule, CRC, automatická paketizace, vyrovnávací paměť 960 bytů
• Podpora LBT (Listen Before Talk) – zlepšuje úspěch přenosu v náročném prostředí
• Výstup RSSI (Receive Signal Strength Indication) – hodnocení kvality signálu
• Šifrování AES – zajišťuje bezpečnost přenosu dat
• Podpora víceúrovňové reléové sítě – zvyšuje dosah
• Průmyslový kryt na lištu DIN – snadná instalace, kompaktní rozměry
• Ochrany rozhraní: RS485 – ochrana proti blesku 600W, TVS, přepěťová ochrana; RS232 – TVS, přepěťová ochrana, ESD; RS422 – přepěťová ochrana
• Široký rozsah napájení: 6V ~ 28V DC (nebo 12V DC), ochrana proti přepólování
• Vysoce kvalitní komponenty (např. TCXO) – stabilní provoz v náročných podmínkách
• Konfigurace pomocí AT příkazů

Podpora RS232 / RS485 / RS422 na LoRa

Umožňuje snadnou integraci zařízení komunikujících pomocí standardních sériových protokolů do bezdrátové sítě LoRa.

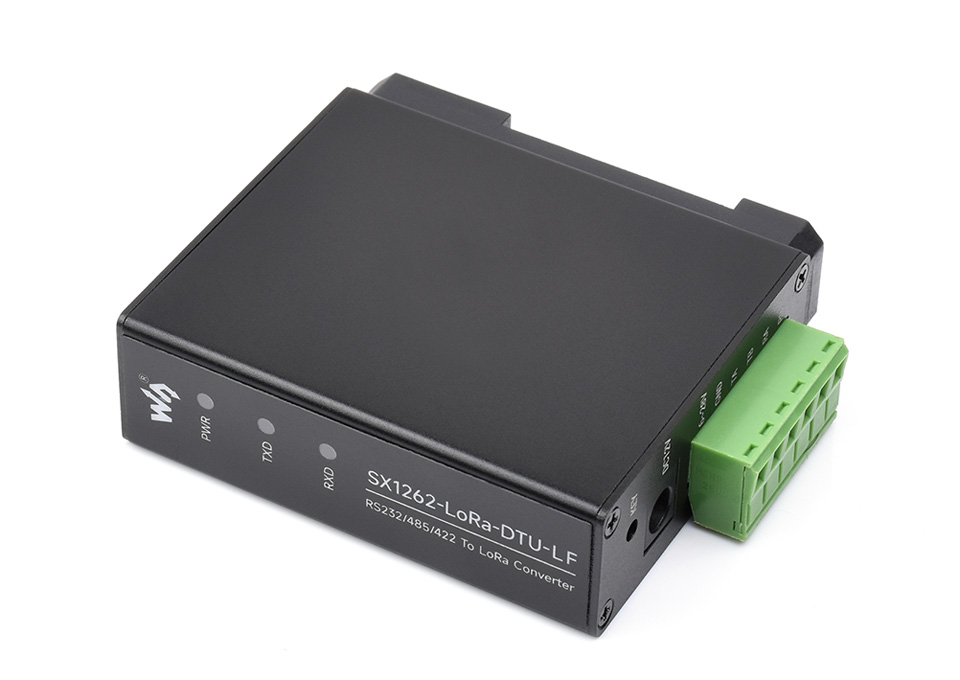

Jednotka pro Přenos Dat LoRa pro Montáž na DIN Lištu

Průmyslový design, malé rozměry, snadná a úsporná instalace.

Technologie Rozprostřeného Spektra LoRa

Ve srovnání s tradiční komunikací technologie Chirp Spread Spectrum (CSS) a Frequency Hopping Spread Spectrum (FHSS) výrazně zlepšují dosah a odolnost proti rušení, často používané ve vojenské a průmyslové komunikaci.

Šifrování AES

Zajišťuje bezpečnost přenosu. Zařízení se zapnutým šifrováním a stejným klíčem mohou správně komunikovat.

Režim AT Příkazů

Uživatelé mohou snadno odesílat AT příkazy pro kontrolu aktuálního stavu modulu nebo konfiguraci jeho provozních parametrů.

Listen Before Talk (LBT)

Modul aktivně monitoruje okolní šum. Pokud překročí práh, je odesílání zpožděno, což zlepšuje úspěch komunikace v obtížných prostředích.

Indikátor Přijímaného Signálu (RSSI)

Funkce RSSI umožňuje nepřetržité monitorování síly přijímaného signálu (dat) a úrovně okolního šumu. Tyto informace jsou dostupné na sériovém portu, což uživateli umožňuje přesné posouzení kvality připojení, optimalizaci topologie sítě a přesnější měření vzdálenosti. Možnost odečtu okolního šumu je také klíčová pro manuální implementaci funkce LBT (Listen Before Talk).

Představení Rozhraní

Vnější Rozměry

Technická specifikace:

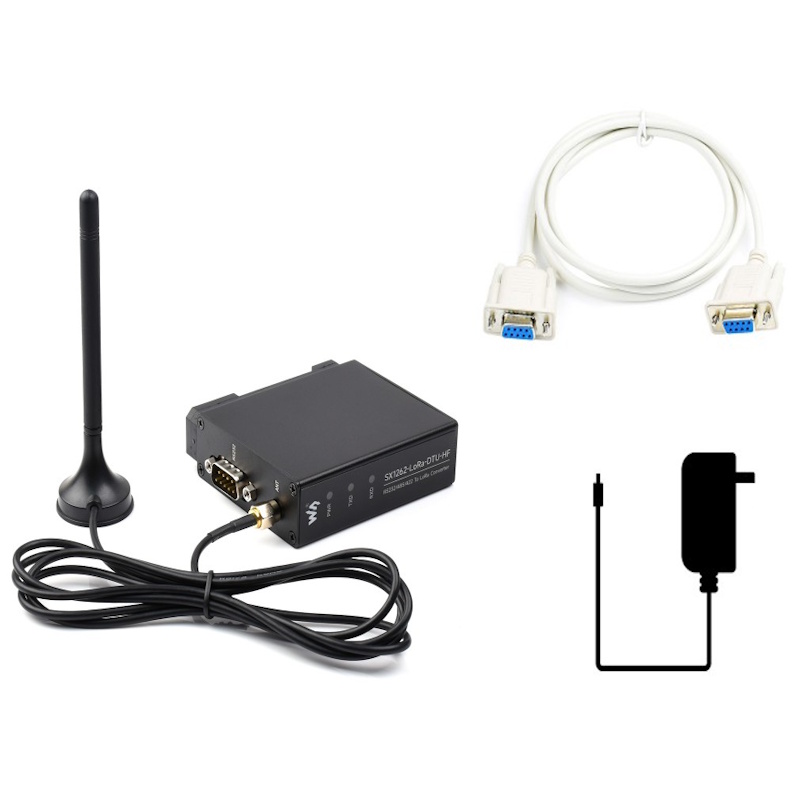

Obsah balení

Wiki: www.waveshare.com/wiki/SX1262-LoRa-DTU-xF

Důležité Poznámky k Komunikaci a Instalaci

Tento produkt nepodporuje protokol LoRaWAN. Modul umožňuje komunikaci pouze se zařízeními SX1262-LoRa-DTU-xF a USB-TO-LoRa-xF. K vytvoření komunikační sítě LoRa jsou vyžadovány minimálně 2 moduly SX1262-LoRa-DTU (platí pro verze HF a LF).

Kabel antény, kabely sériových rozhraní (RS485, RS232 nebo RS422) by měly být připojeny postupně a nakonec se připojí napájení DC 12V nebo se použijí svorky (je třeba připojit pouze jeden zdroj napájení).
