Modul LoRa SX1262 868M pro Raspberry Pi Pico – LoRaWAN, 868MHz, podpora baterie
LoRa rozšiřující modul (Node) pro Raspberry Pi Pico založený na čipu SX1262, který nabízí lepší výkon než starší řada SX127X. Modulační technologie LoRa řeší kompromis mezi přenosovým dosahem, odolností proti rušení a spotřebou energie. Modul podporuje protokol LoRaWAN, což umožňuje rychlé a snadné připojení k serverům TTN nebo ChirpStack přes bránu LoRa a využití služeb LoRa Cloud.
Klíčové vlastnosti:
- Standardní konektor Raspberry Pi Pico – kompatibilní s celou řadou desek Pico
- Podpora protokolu LoRaWAN, frekvenční pásmo 868MHz (EU)
- Aktivní teplotně kompenzovaný krystalový oscilátor (TCXO) – stabilní provoz v extrémních teplotách
- Podpora modulace FSK, GFSK, LoRa – vynikající odolnost proti rušení a velmi dlouhý komunikační dosah
- Integrovaný konektor baterie PH1.25 a nabíjecí obvod – umožňuje připojení a nabíjení Li-Po baterie
- Vysoká citlivost příjmu (až -148dBm) a programovatelný vysílací výkon (až 22dBm)
- Podpora detekce preambule, engine pro datové pakety až 256 bajtů s CRC
- K dispozici softwarové příklady v jazyce C
Kompatibilita s Raspberry Pi Pico
Integrované zásuvky (female) pro přímé připojení desky Raspberry Pi Pico.

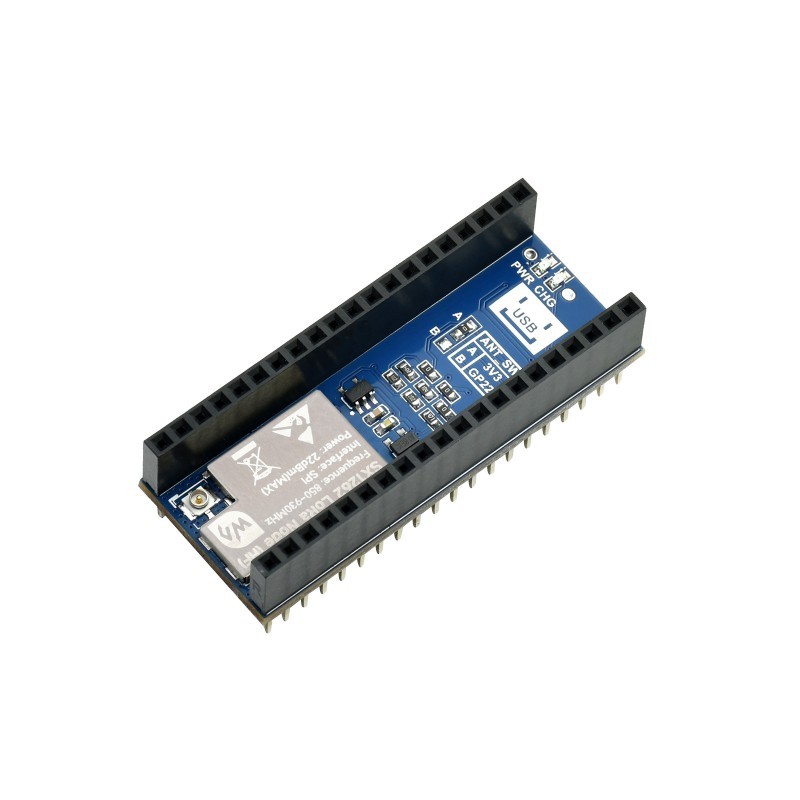

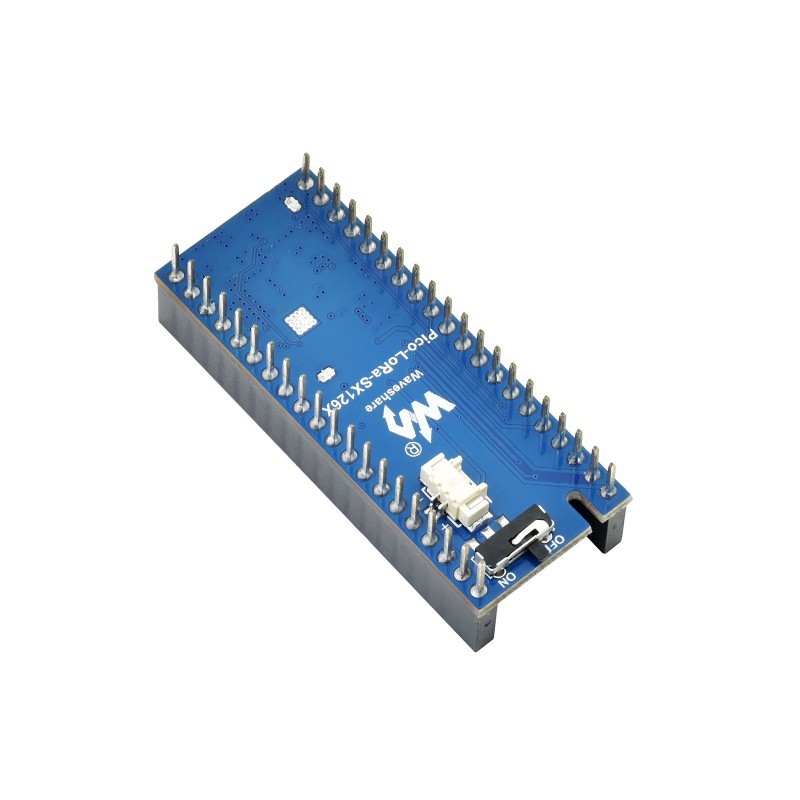

Popis prvků na desce
- Konektor pro Raspberry Pi Pico
- Indikátory stavu
PWR: indikátor napájení
CHG: indikátor nabíjení - Ovládání RF přepínače
A: ovládáno vysokou úrovní
B: ovládáno přes GPIO22
- Nabíjecí obvod MCP73831
- Modul SX1262
- Anténní konektor IPEX 1
- Vypínač napájení
- Konektor baterie PH1.25
Definice pinů
Rozměry
Technická specifikace:
- Frekvenční pásmo: 868M (863~870MHz)
- RF čip: SX1262
- Vysílací výkon: 22dBm
- Vysílací proud: 118mA @ 22dBm
- Proud při příjmu: 5.3mA @ 125KHz
- Modulace: LoRa / (G)FSK
- Pracovní napětí: 3.3V
- Komunikační sběrnice: SPI
- Pracovní teplota: -40 ~ 85℃
- Rozměry: 21.00 × 52.00 mm
Obsah balení
- Modul Pico-LoRa-SX1262-868M x1
- Baterie Li-po 3.7V 600mAh x1
- Anténa 2DB x1
- Kabel IPEX1 na SMA x1
