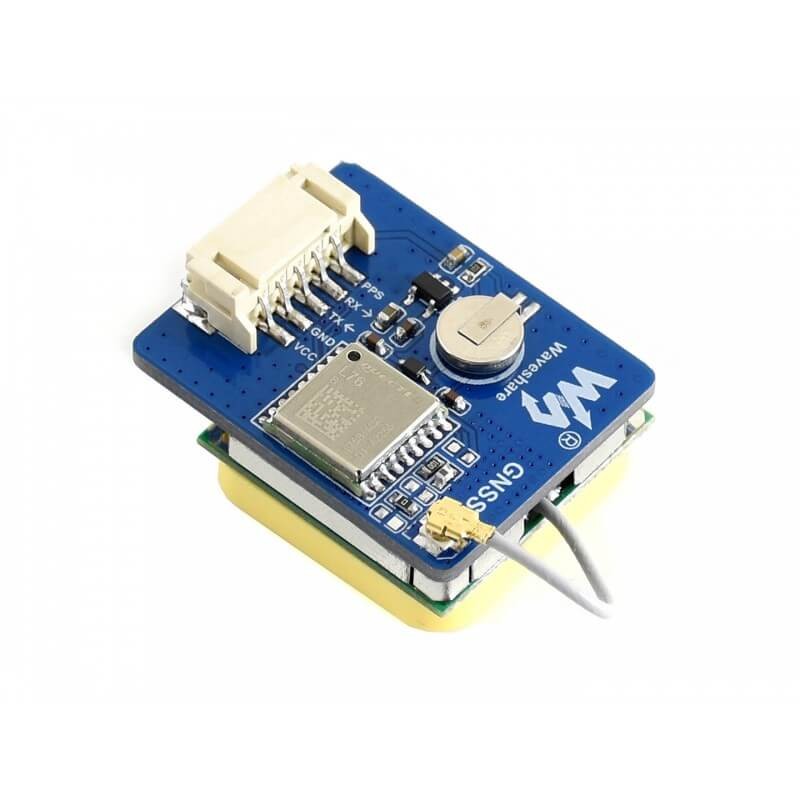

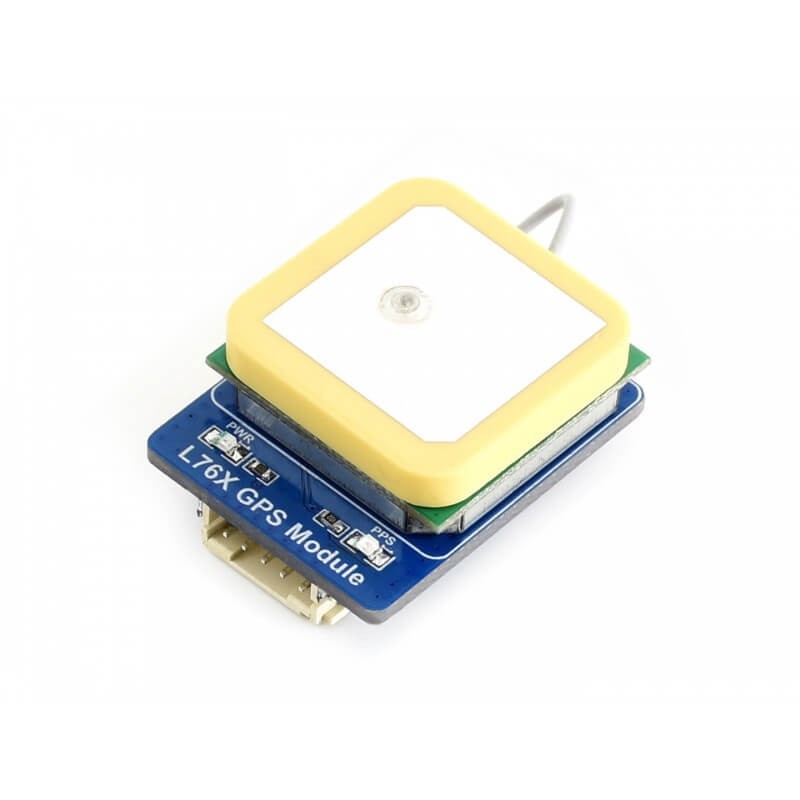

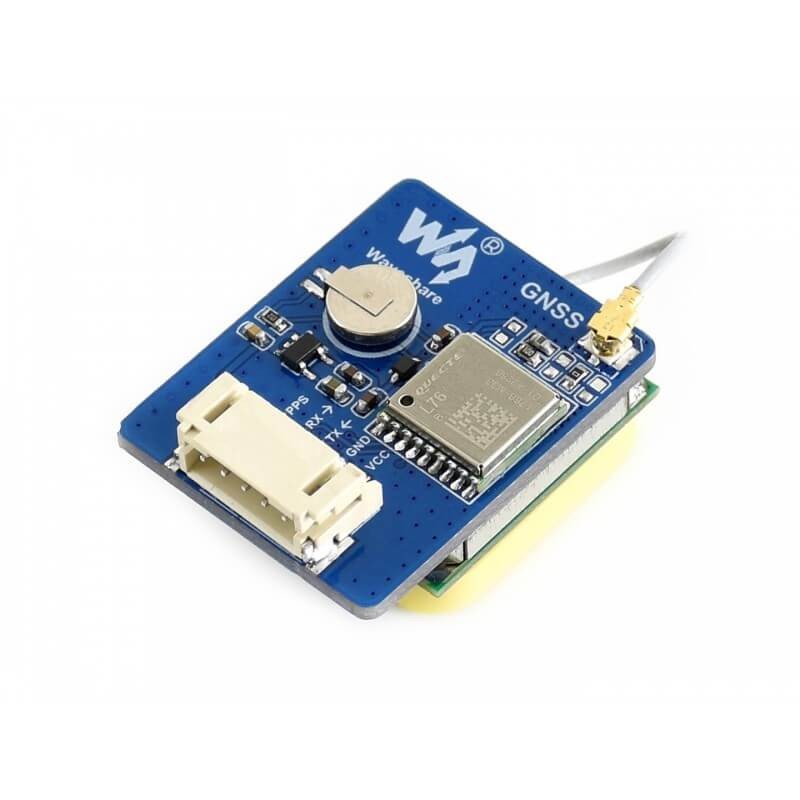

GPS přijímač s integrovanou anténou a záložní baterií postavený na základě modulu Quectel L76B. Data z přijímače se načítají prostřednictvím sběrnice UART.
.Specifikace modulu s L76:
.- EASY™ technologie předvídání vlastního pohybu, pomáhá s rychlým určením polohy .
- Inteligentní režim úspory energie AlwaysLocate™
- Podporuje DGPS, SBAS (WAAS/EGNOS/MSAS/GAGAN)
- Komunikace UART: 4800~115200bps (9600bps ve výchozím nastavení)
- Lithiová baterie MS621FE pro podporu dat pro režim horkého startu .
- 2 LED indikátory stavu modulu .
- Dostupné příklady ovládání pomocí: Raspberry Pi/Arduino/STM32
- Obnovovací frekvence 1 Hz (výchozí), 10 Hz (max.) .
- Protokoly: NMEA 0183, PMTK
- Napájecí napětí: 5 V / 3,3 V .
- Aktuální spotřeba: 11mA
- Provozní teplota: -40 ℃ ~ 85 ℃

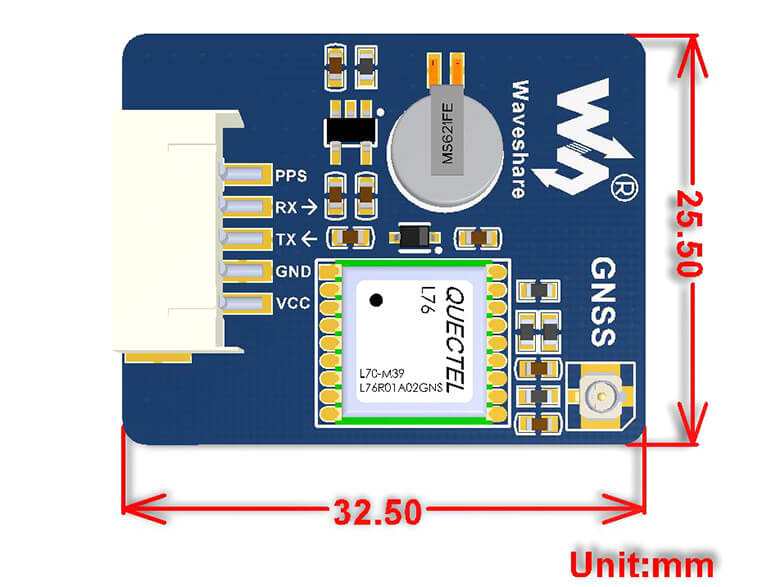

- Rozměry: 32,5 mm x 25,5 mm .
.
.
.
Popis desky:
.
- L76B GPS modul .
- RT9193-33:stabilizátor napětí
- MS621FE Li akumulátor .

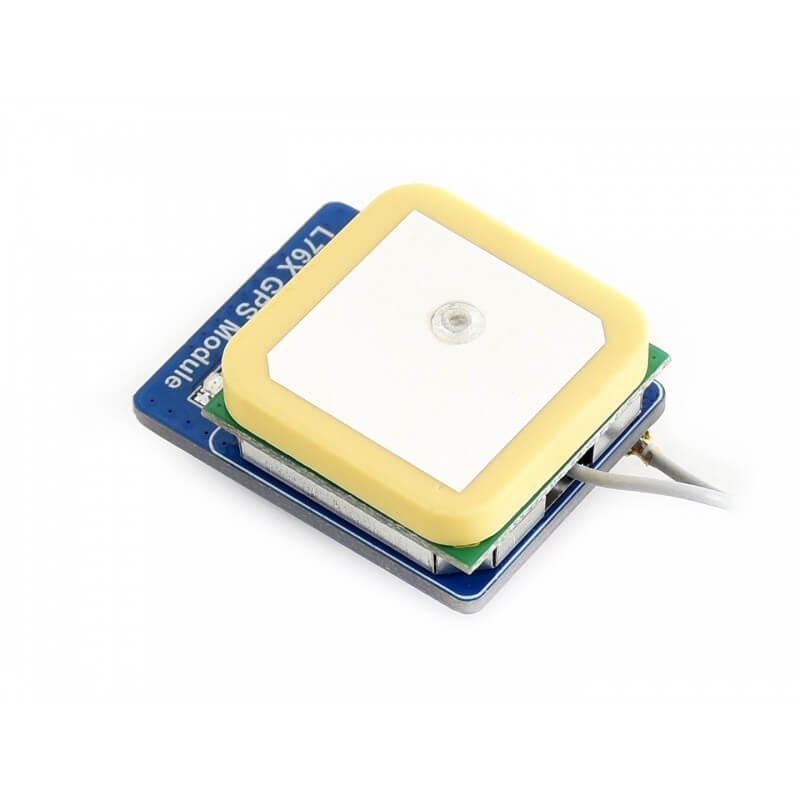

- Aktivní keramická anténa .
- Ukazatel stavu GPS
- Ukazatel napájení .
- PH2.0 5PIN konektor
- Konektor antény GNSS .
- Přepínač probuzení v záložním režimu .
.
Popis vývodů:
- VCC - vstupní napájecí napětí: 3,3 V
- GND - zem napájecího zdroje .
- TX - datový výstup, připojte ke vstupu RXD mikrokontroléru
- RD - datový vstup, připojení ke vstupu TXD mikrokontroléru
- PPS - indikátor stavu GPS .
Sada obsahuje:
.- Modul s přijímačem GPS .
- Kabel s konektorem odpovídajícím zástrčce a kolíkům .
Parametry přijímače:
.Pásmo: GPS L1(1575,42 MHz), BD2 B1 (1561,098 MHz)
.- Kanály: 33 sledovacích ch, 99 akvizičních ch, 210 PRN ch .
- Kód C/A
- SBA: WAAS, EGNOS, MSAS, GAGAN
- SBA.
Přesnost horizontální polohy:
- Autonomní: <2,5mCEP .
Čas do první opravy @-130dBm (EASY™ povolen):
.- Studené starty: <15s .
- Zahřívání začíná: <5s .
- Horké starty: <1s .
Citlivost:
- Akvizice: -148dBm
- Sledování: -163dBm
- Zpětné získání: -160dBm
Dynamický výkon:
- Nadmořská výška (max.): 18000 m
- Rychlost (max.): 515 m/s
- Zrychlení (max.): 4G
.
Wiki: L76X_GPS_Module
