Modul relé a časovače pulzní spouštění LED displej
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable

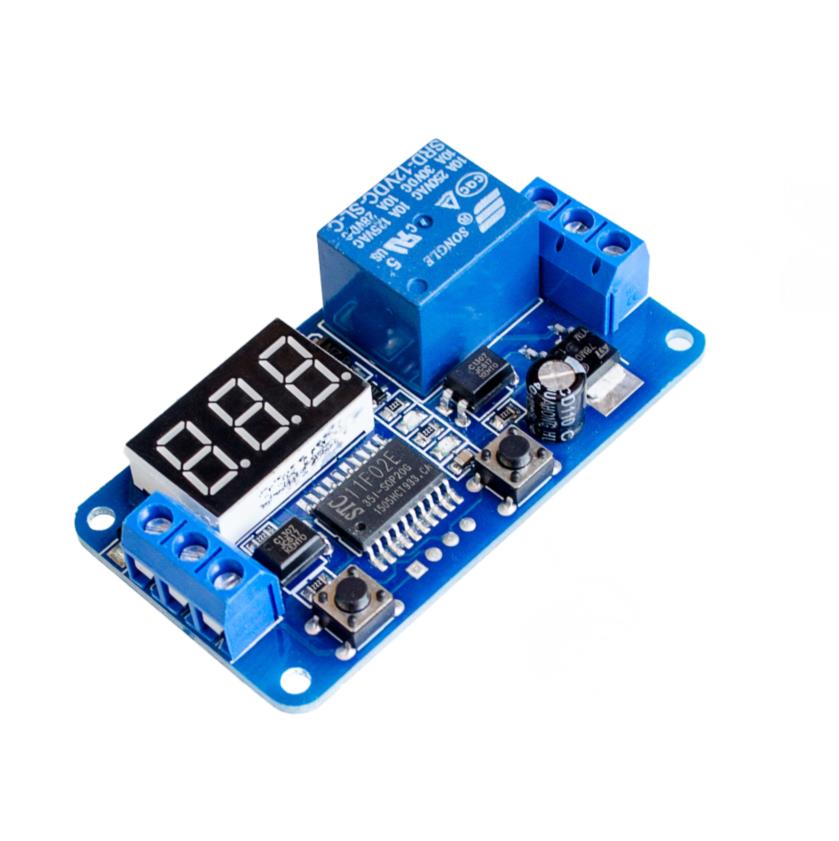

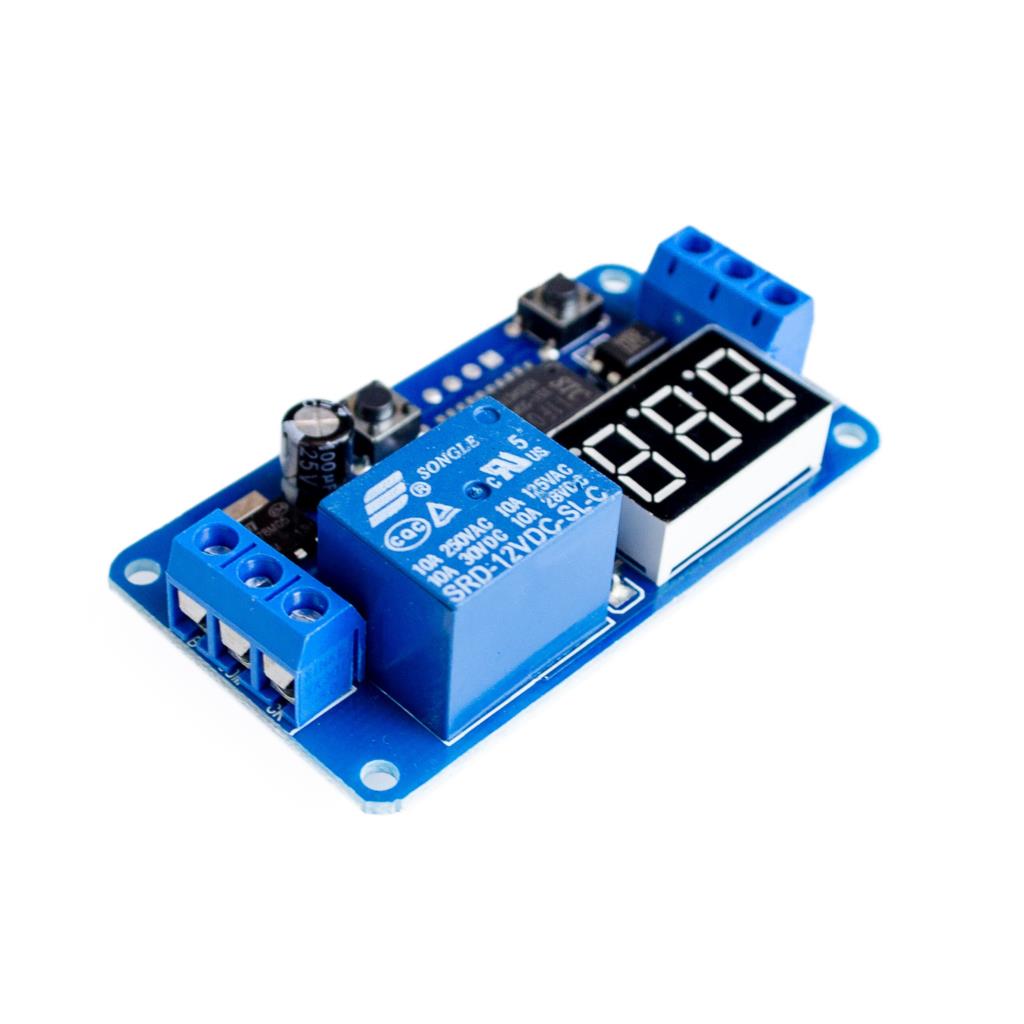

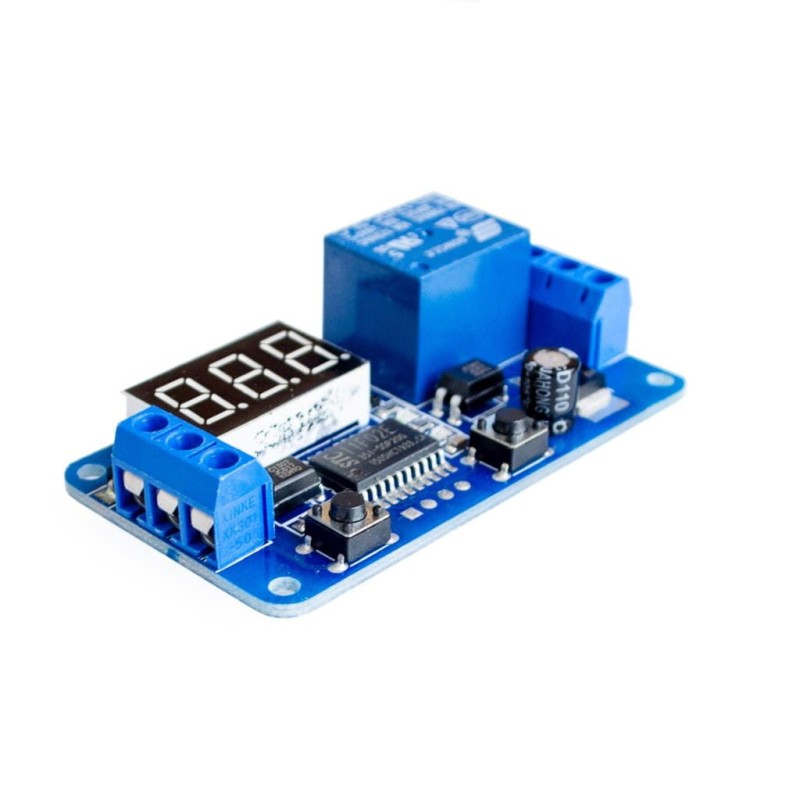

Modul s reléovým a časovým obvodem spouštěným impulsem. Doba, po kterou bude relé sepnuto, se zobrazuje na displeji LED. Čas, po kterém se má relé vypnout, se nastavuje pomocí tlačítek v rozsahu 1-999s.
Princip činnosti reléového modulu:
.Při připojení napájení zůstává relé vypnuté, relé se zapíná přivedením vysokého stavu na vstup označený TRIG. Doba zbývající do vypnutí relé se počítá od okamžiku, kdy je na vstup přiveden vysoký stav, přivedení dalších impulsů nemá na odpočítávání času žádný vliv.
Při zapnutí napájení se na displeji zobrazí nastavený čas, při aktivaci relé se zobrazí zbývající čas.
Připojení momentového tlačítka mezi plus napájecího napětí a spouštěcí vstup umožní sepnutí relé stisknutím tlačítka.
Při trvalém zkratování ovládacího vstupu s plusem napájecího napětí se relé aktivuje při zapnutí modulu, ale pouze jednou.
Specifikace modulu:
.- Napájecí napětí: 12V DC
- Spotřeba proudu: 20 mA a 50 mA při aktivaci relé
- Spotřeba proudu.
- Přípustné vstupní řídicí napětí: 5-12 V DC
- Řídicí vstup TRIG byl od zbytku obvodu oddělen pomocí optočlenu .
- Rozměry modulu: 63,6 mm × 33,1 mm
- Modul má LED diody pro indikaci napájecího napětí a stavu relé.
- Relay s maximální zatížitelností 10 A .
- Čas se zobrazuje v sekundách .
Popis vedení:
.
Jak nastavit čas:
.Tlačítkem A postupně měníme polohu, kterou chceme nastavit, nejprve nastavíme stovky, po dalším stisknutí desítky, pak jednotku času, dalším stisknutím se opět přepneme na stovky. Tlačítkem B nastavíme hodnotu na dané pozici.
