Modul s bezkontaktním měřením proudu WCS1500 200A s Hallovým senzorem
Cena:
331,43 Kč
včetně 23% DPH, bez nákladů na dopravu
Regular price:
The lowest price during 30 days prior to the reduction:
・Kup teraz i zapłać za 30 dni
product unavailable
Dostupnost:
nedostatek zboží

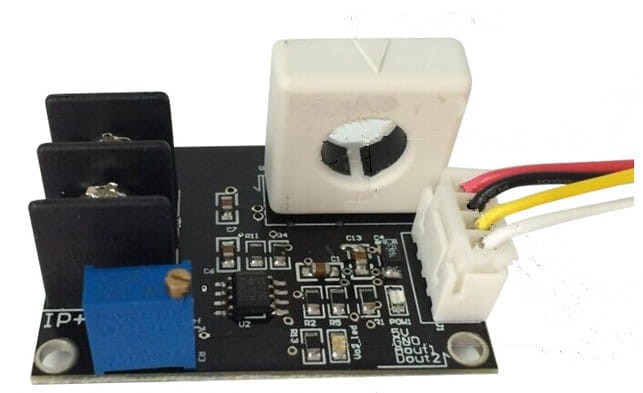

Modul s čipem WCS1500 pro bezkontaktní měření stejnosměrného a střídavého proudu. Čip WCS1500 využívá k měření Hallův jev.
Specifikace
- Průměr otvoru v měřicí trubce: 9 mm
- Proudově úměrné výstupní napětí: AC a DC
- Rozsah měření: DC 0-200A AC 0-140A
- Citlivost: 0,01 V na 1 A .
- Izolace: 4000 V .
- Napájecí napětí modulu: 5V
.
Modul má 2 výstupy:
- analogový - napětí na výstupu je úměrné protékajícímu proudu, při absenci proudu je rovno polovině napájecího napětí, v závislosti na směru protékajícího proudu lineárně klesá nebo roste. Vzorec definující závislost napětí na proudu: Aout1=Vcc/2±Ia*0,06V/A
- digitální - umožňuje provoz modulu v režimu proudové ochrany, práh ochrany se nastavuje pomocí montážního potenciometru umístěného na desce modulu, stav ochrany je rovněž indikován LED .
.
Modul s čipem WCS1800 pro bezkontaktní měření stejnosměrného a střídavého proudu" width="250" /> Modul s čipem WCS1800 pro bezkontaktní měření stejnosměrného a střídavého proudu.
Popis vedení:
Sada obsahuje:
- Modul s čipem WCS1500 x1 .
- připojovací kabely se zástrčkou .
