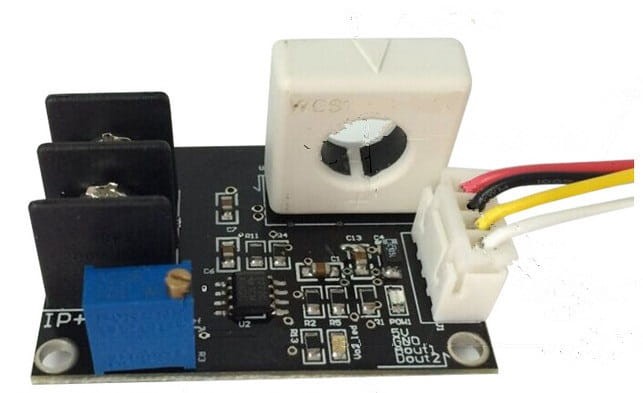

Modul s bezkontaktním měřením proudu WCS1600 100A s Hallovým senzorem
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable
Modul s čipem WCS1600 pro bezkontaktní měření stejnosměrného a střídavého proudu. Čip WCS1600 využívá k měření Hallův jev.
Údaje o čipu WCS1600:
.- Průměr otvoru pro měřicí kabel: 9 mm .
- proudově úměrné výstupní napětí: AC a DC
- rozsah měření: 100 A pro stejnosměrný proud, 70 A pro střídavý proud
- citlivost: 20 mV na 1A .
- izolace: 4000 V .
- napájecí napětí modulu: 5V
Modul má 2 výstupy:
- analogový - napětí na výstupu je úměrné protékajícímu proudu, při absenci proudu je rovno polovině napájecího napětí, v závislosti na směru protékajícího proudu lineárně klesá nebo roste. Vzorec definující závislost napětí na proudu: Aout1=Vcc/2±Ia*0,02V/A
- digitální - umožňuje provoz modulu v režimu proudové ochrany, práh ochrany se nastavuje pomocí montážního potenciometru umístěného na desce modulu, stav ochrany je rovněž indikován LED .
Popis vedení:
U tohoto modulu nejsou vodiče IP+ IP- připojeny.
Schéma modulu:
Koupí získáte:
- modul s WCS1600 .
- připojovací kabely se zástrčkou .
Katalogová poznámka k obvodu WCS1600:
.
