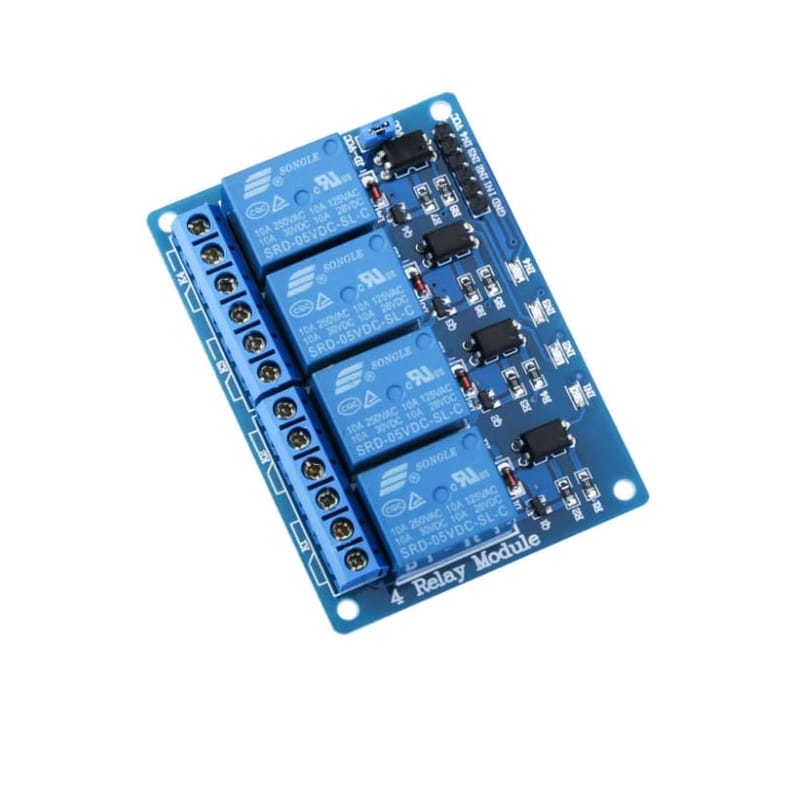

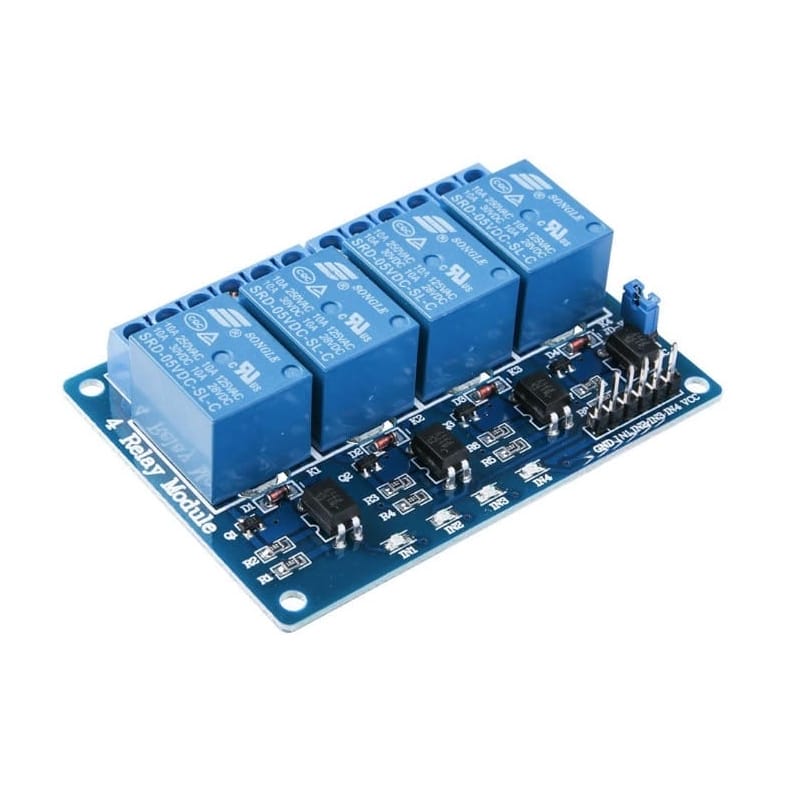

Modul se 4 relé (s optočlenem)
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable
Popis produktu:
1. Modul se čtyřmi relé, maximální přípustné spínací napětí 250 V AC, proud 10 A, pro stejnosměrné napětí: 30V DC, proud 10A
2. Relé se spouští přivedením nízkého stavu na vstup
3. Napájecí napětí pro cívky relé 5V
4. Vstupní signál byl oddělen od řídicí části relé pomocí optočlenů
5. Relé se spouští pomocí optočlenů. Rozměry desky: 75x55x18mm, rozměry montážního otvoru 3mm
6. Na desce je umístěna LED dioda indikující sepnutí relé
7. Na desce je přídavná propojka oddělující napájení relé od napájení řídicí části, což umožňuje např. napájet relé napětím 5V a řídicí část např. 3,3V.Díky tomu je modul kompatibilní se systémy pracujícími s napětím 3,3 V.
Popis konektoru modulu:
1 VCC Napájecí napětí pro řídicí část.
2 GND zem
3 IN1,IN2,IN3,IN4 řídicí vstupy relé
4 JD_VCC - přídavný napájecí vstup pro relé, po vložení propojky zkratovaný na VCC,
