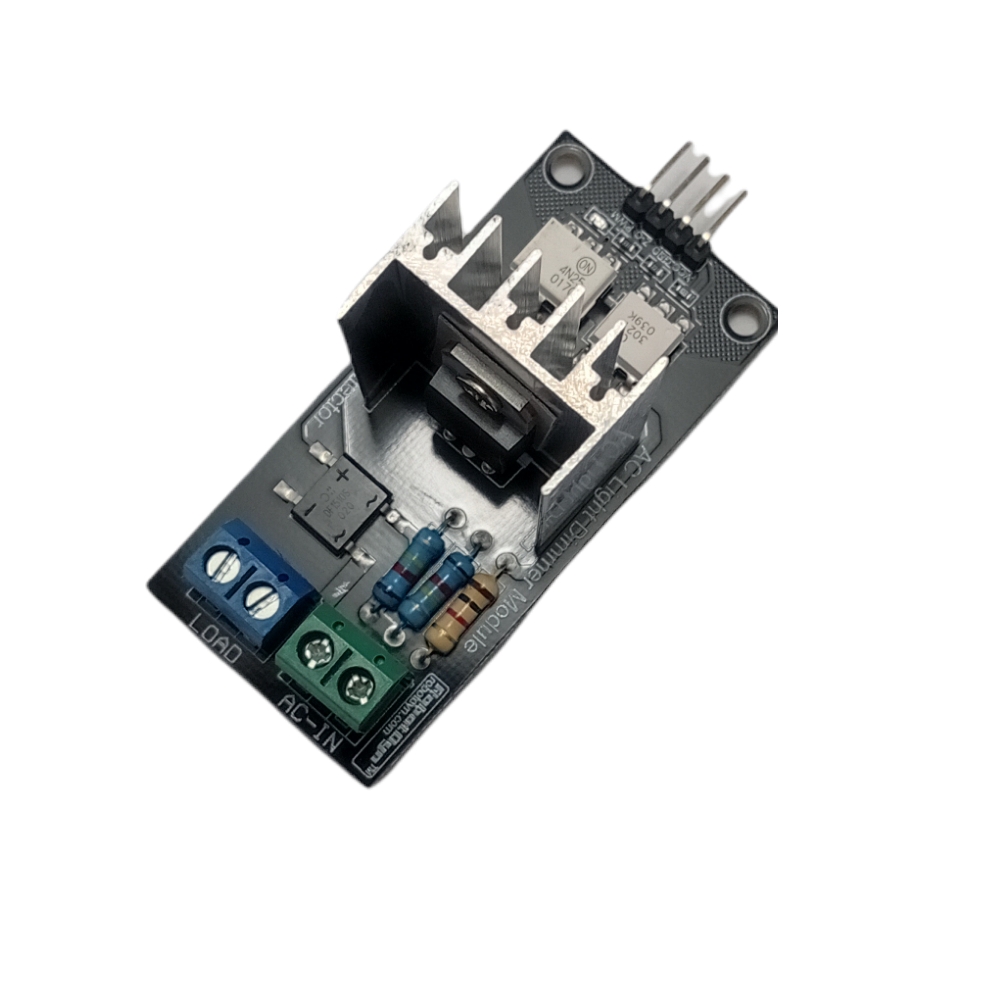

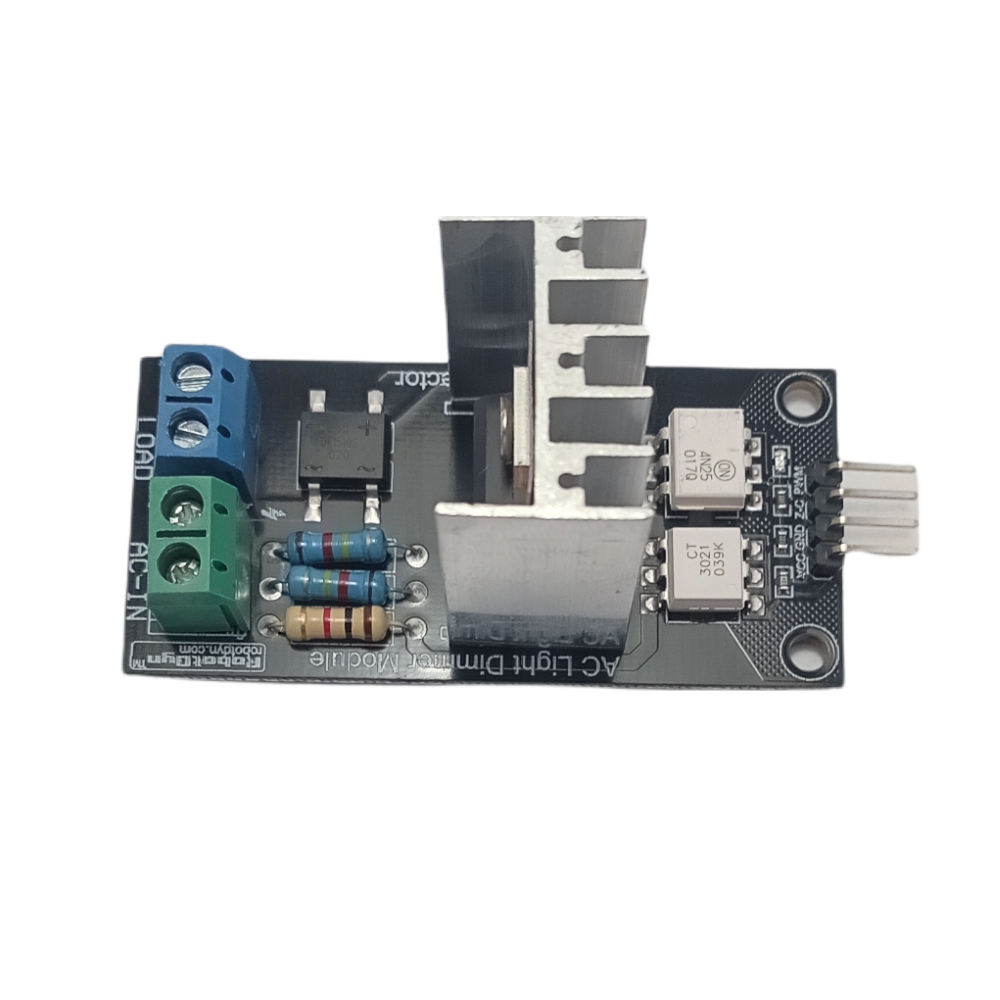

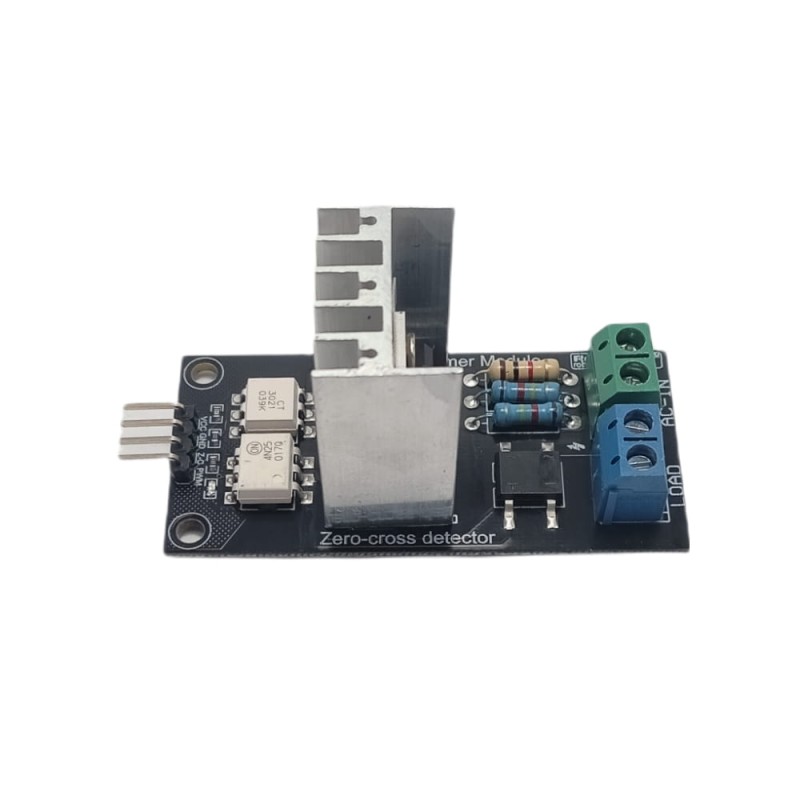

Stmívací modul AC PWM regulátor 1 kanál 3,3V / 5V Logic AC 50Hz 60Hz 220V 110V RobotDyn
.Modul umožňuje řídit signál PWM, střídavé napětí 220 V, což vede k plynulé regulaci např.: napájení svítidel nebo topných těles, lze jej také použít ve ventilátorech, čerpadlech, čističkách vzduchu atd.
.
Specifikace
- Napětí řídicího signálu VCC: 3,3 V - 5 V / 10 mA
- Napětí řídicího signálu.
- Kompatibilní napětí: AC 50/60Hz 220V/110V(300V MAX)
- Kompatibilita s napětím.
- Obvod detekce nulového přechodu napětí .
- Max výkon: 2A (dočasně 5A) .
- Podporované platformy: Leonardo, Mega, UNO, ESP8266, ESP32, Arduino M0, Arduino Zero, Arduino Due
- Platformní podpora.
- Logická úroveň: 3,3 V/5 V .
- Nulový bod: logická úroveň .
- Signální proud> 10mA .
- Prostředí: Pro vnitřní i venkovní použití
- Provozní teploty: -20 °C až 80 °C .
- Provozní vlhkost: pouze suché prostředí .
- Rozměry modulu: 63x30x38mm
Detekce přechodů napětí přes nulu. V mnoha elektronických aplikacích pracujících se síťovým napětím 230 V se vyžaduje detekce okamžiků, kdy toto napětí prochází nulou. To se týká především systémů řízení výkonu a souvisí s minimalizací emisí rušivých vlivů do sítě. Zapnutí výkonového prvku (triaku, tyristoru) v okamžiku, kdy je na něm nenulová hodnota napětí, vede k náhlému proudovému impulsu, který není bez vlivu na ostatní spotřebiče připojené k síti.

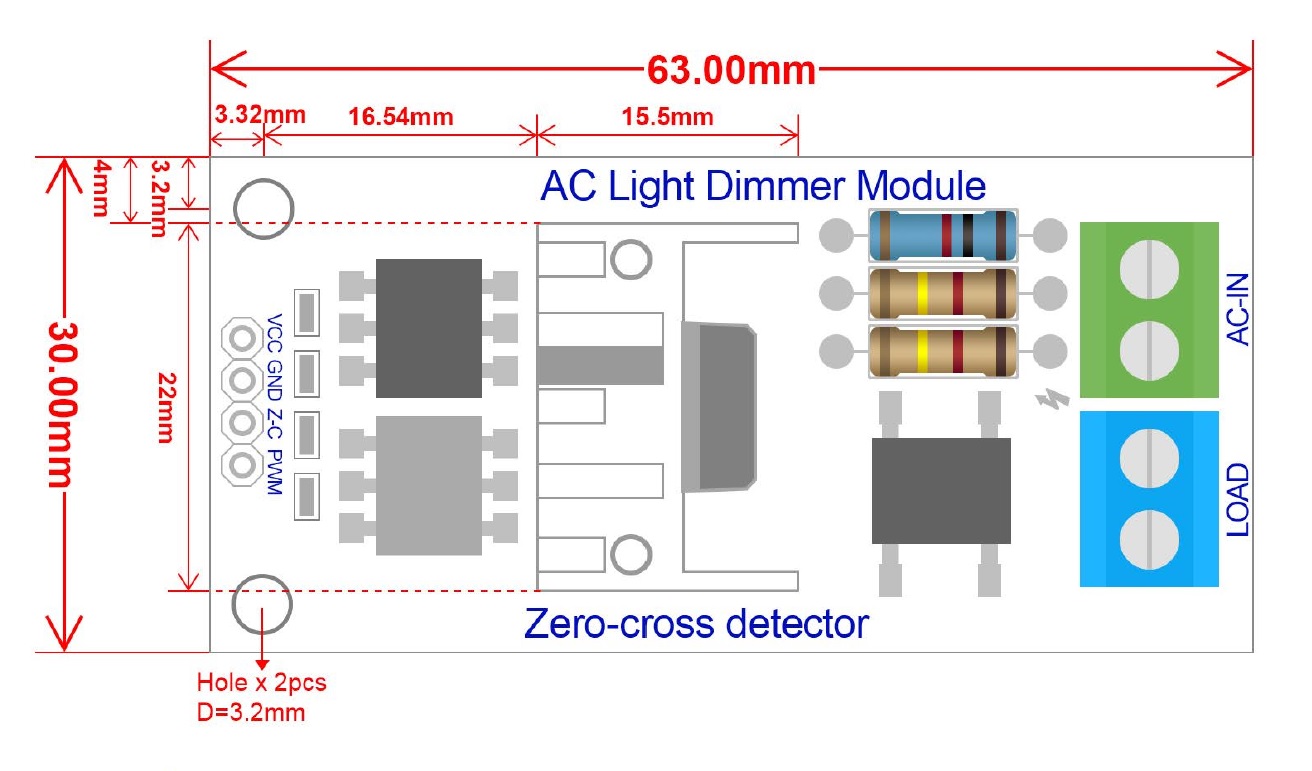

Rozměry:
.

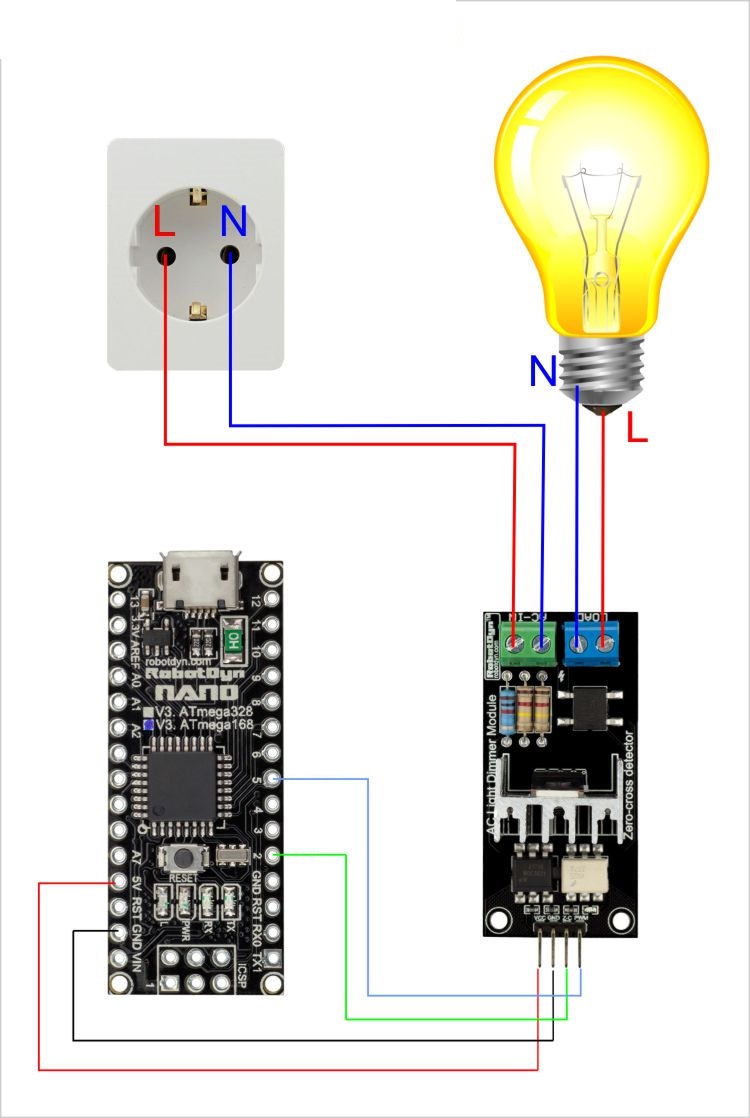

Připojení:
Příkladová aplikace:
Stmívač funguje nejlépe s žárovkami. Při práci s LED diodami s nízkým jasem je méně stabilní, ale při středním až vysokém jasu by neměly nastat žádné problémy. Upozorňujeme, že luminiscenční žárovky (výbojky) nepodporují stmívání.
Knihovna stmívače: RBDdimmer.h
Sada obsahuje:
.
- Modul stmívače střídavého proudu pro regulátor PWM 1 kanál x1 .
