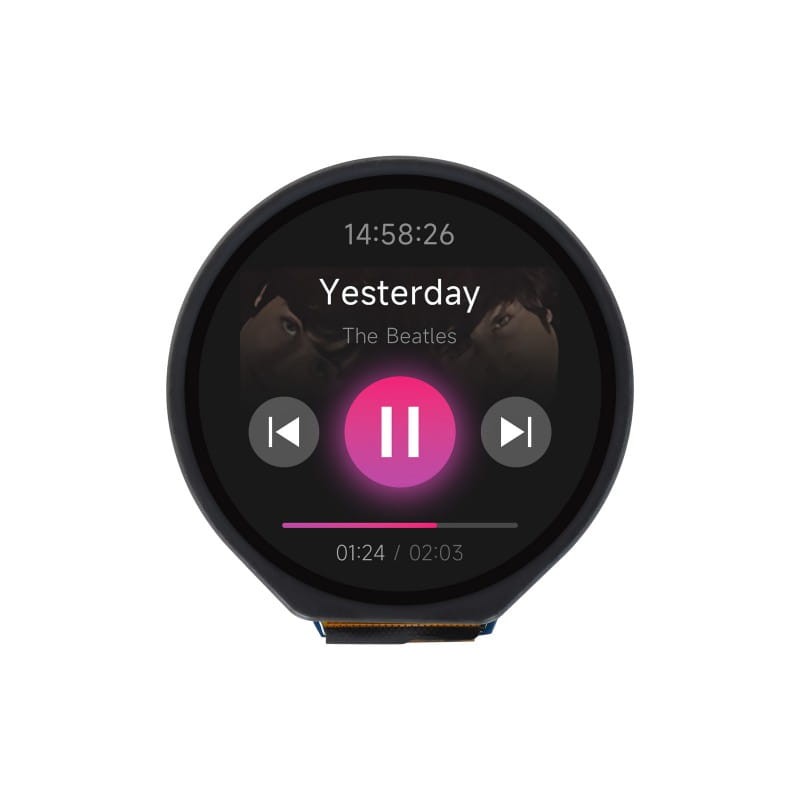

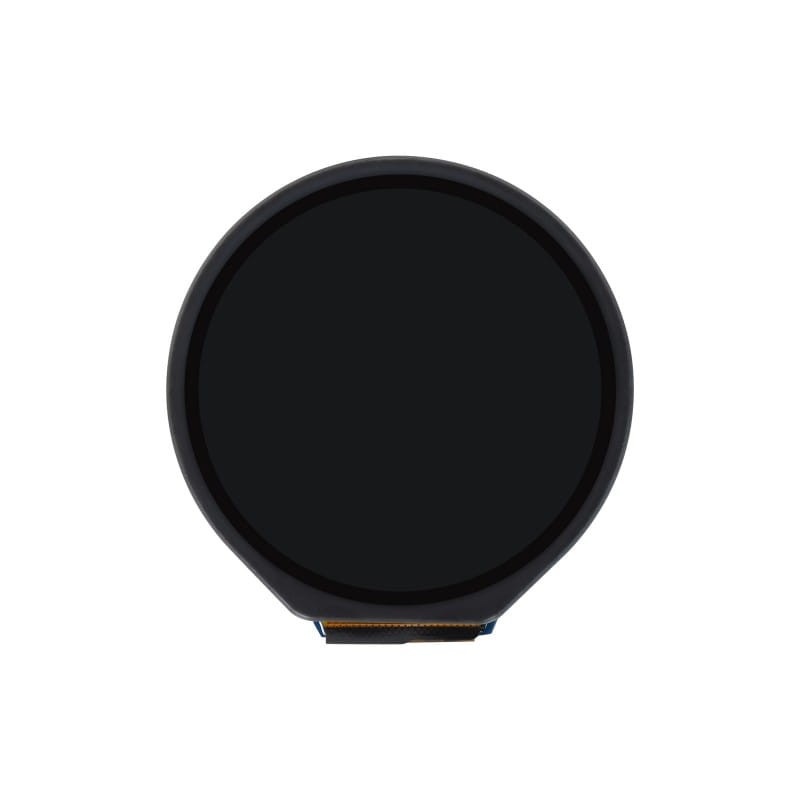

1,28" 240 x 240 IPS Okrouhlý kapacitní LCD displejový modul pro Raspberry Pi, Arduino, STM32
1,28palcový LCD displejový modul s dotykovým panelem je kompaktní a univerzální řešení pro různé projekty, jako je chytře hodinky. Používá integrovaný ovladač GC9A01 a kapacitní systém dotykového ovládání CST816S, který zajišťuje jasné a barevné obrazové zobrazení a rychlou reakci na dotyk. Komunikace probíhá prostřednictvím SPI a I2C rozhraní, což minimalizuje počet potřebných IO pinů. Modul je kompatibilní s různými řídícími deskami, jako je Raspberry Pi, Raspberry Pi Pico, Arduino, STM32, což ho činí vysoce univerzálním. Online programovací zdroje a pokyny jsou součástí dodávky modulu, což usnadňuje jeho integraci a použití.

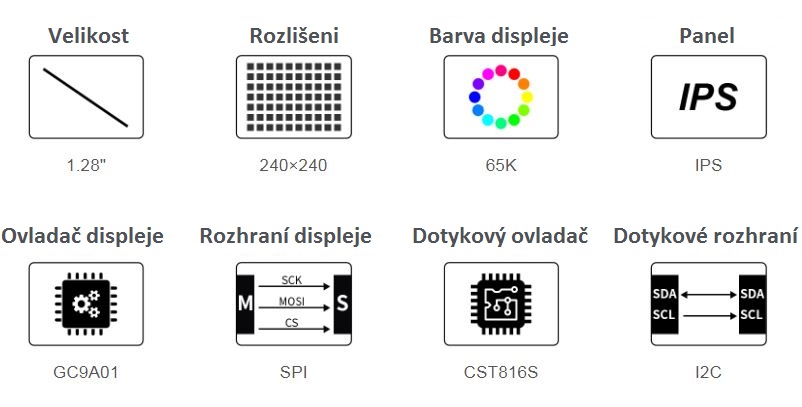

Specifikace:
- Velikost: 1,28"
- Rozlišení: 240 x 240
- Barvy zobrazení: 65K
- Displejový panel: IPS
- Displejový ovladač: GC9A01
- Displejové rozhraní: SPI
- Dotykový ovladač: CST816S
- Dotykové rozhraní: I2C
- Pracovní napětí: 3,3V / 5V
- Typ dotyku: kapacitní
- Velikost displeje: Φ32,4mm
- Velikost pixel: 0.135 x 0.135 mm
- Velikost modul: 39.89 x 38.50 x Φ38.50 mm
Vlastnosti produktu:
- Vysoké rozlišení a barevný obrázek: 240x240 pixelů, 65 tisíc barev zaručuje jasný a barevný displej.
- Rychlá odezva na dotyk: Díky vysoké propustnosti dotykové obrazovky a dlouhé životnosti poskytuje rychlou odezvu na dotyk.
- Vestavěné ovladače: Modul je vybaven ovladačem GC9A01 a systémem kapacitního dotykového ovládání CST816S, což zajišťuje plynulý a efektivní provoz.
- Kompatibilita: Modul pracuje s řídicími deskami jako je Raspberry Pi, Raspberry Pi Pico, Arduino, STM32, což ho činí mimořádně univerzálním.
- Online zdroje: S modulem jsou dodávány online programovací zdroje a pokyny, což usnadňuje jeho integraci a použití.

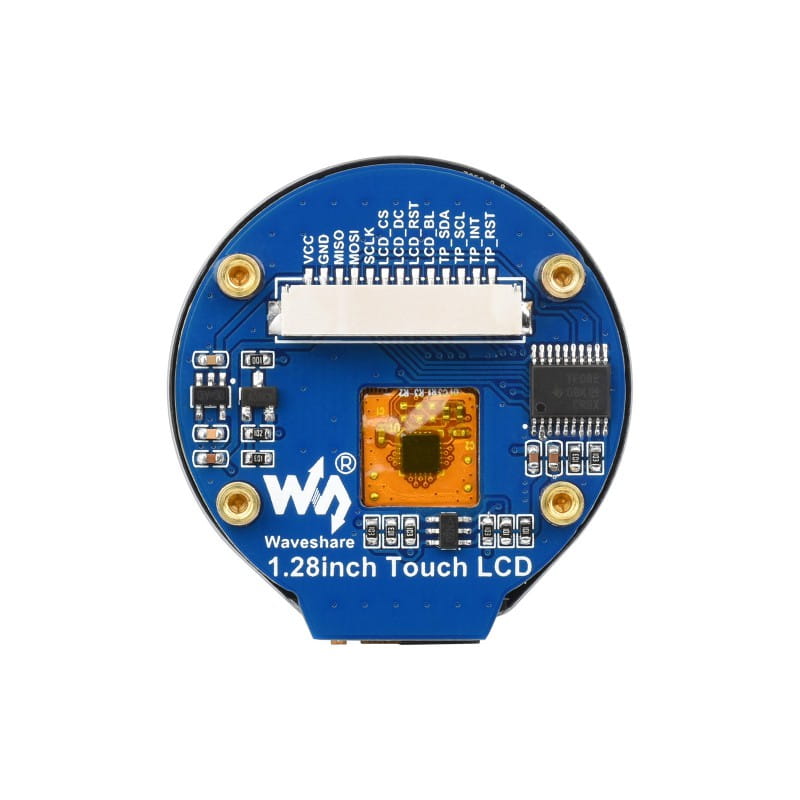

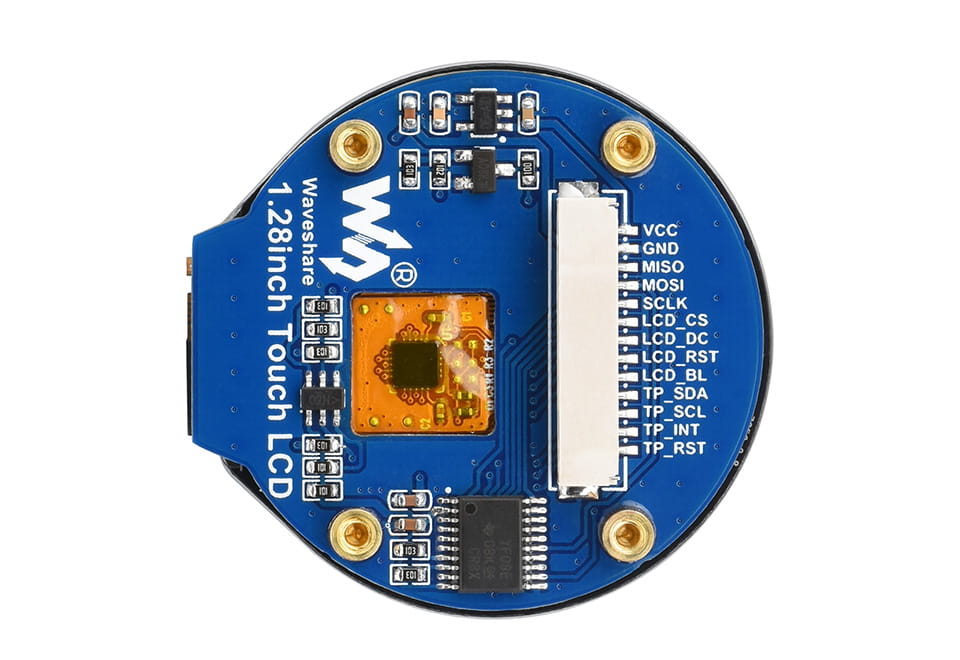

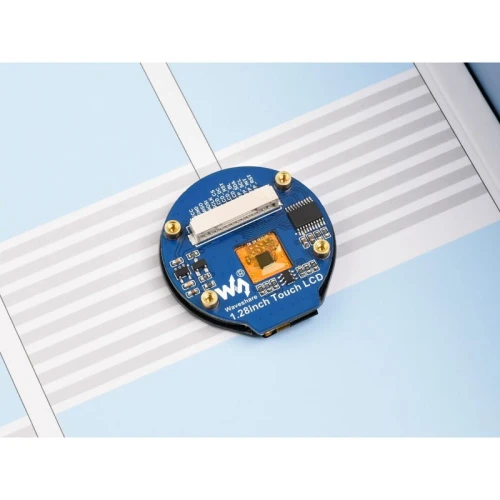

Rozhraní ovládání :
- VCC Napájení (3,3V / 5V vstup)
- GND Zem
- MISO SPI MISO pin
- MOSI SPI MOSI pin
- SCLK SPI hodinový pin
- LCS_CS LCD výběr čipu, aktivní při nízké úrovni
- LCS_DC LCD výběr dat/příkazů (vysoký stav pro data, nízký pro příkazy)
- LCS_RST LCD reset, aktivní při nízké úrovni
- LCS_BL LCD podsvícení
- TP_SDA TP datový pin
- TP_SCL TP hodinové kontakty
- TP_INT TP kontakty přerušení
- TP_RST TP reset, aktivní při nízké úrovni

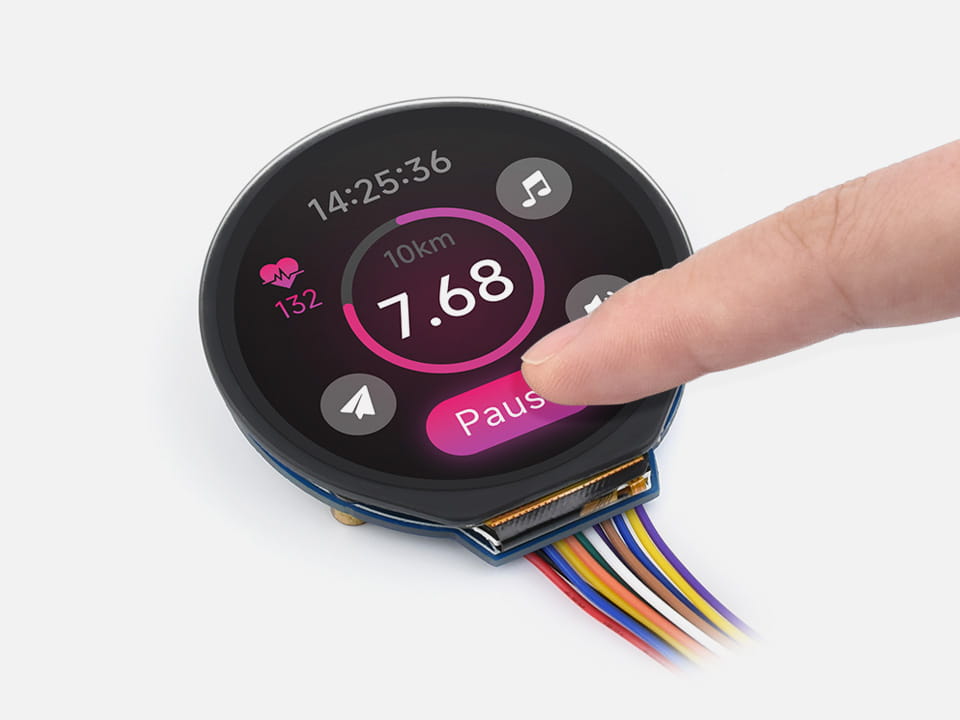

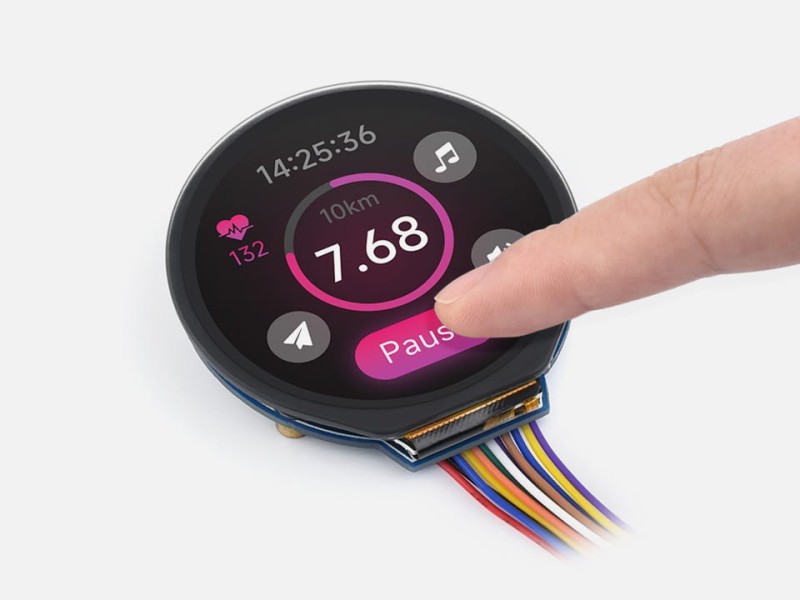

Dotykový panel:

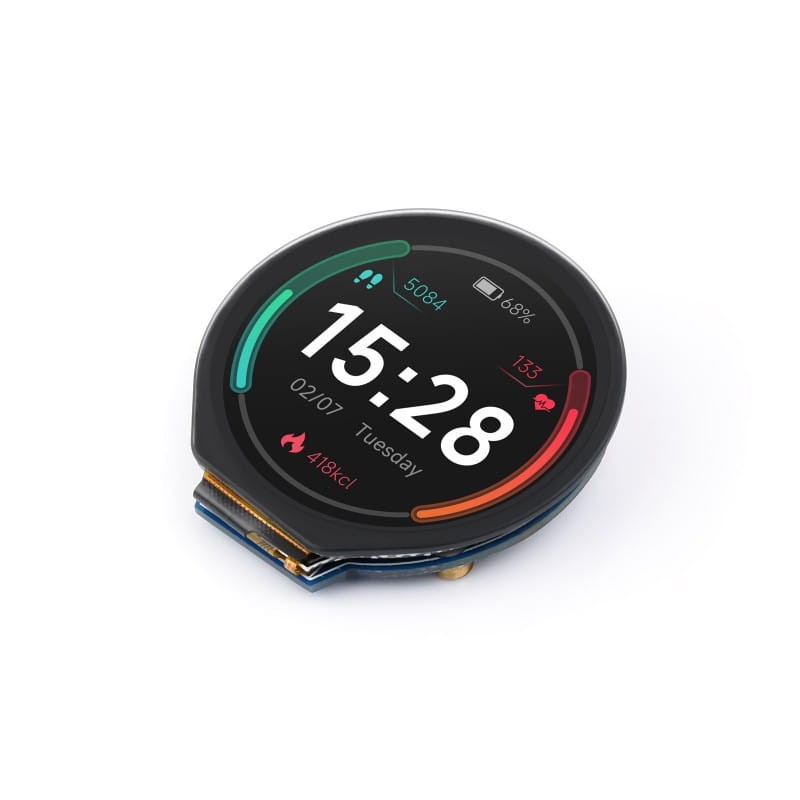

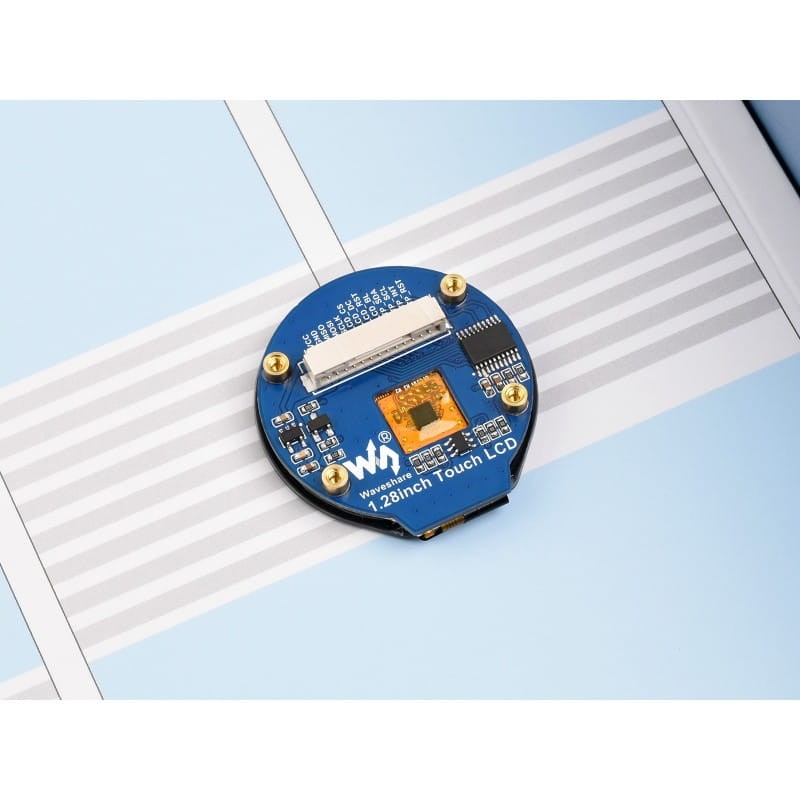

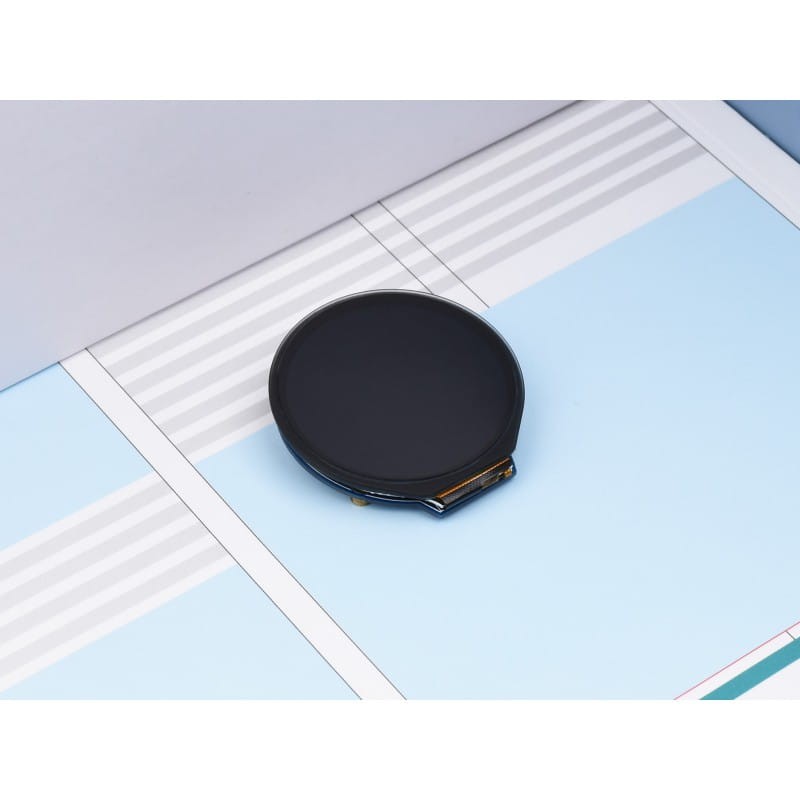

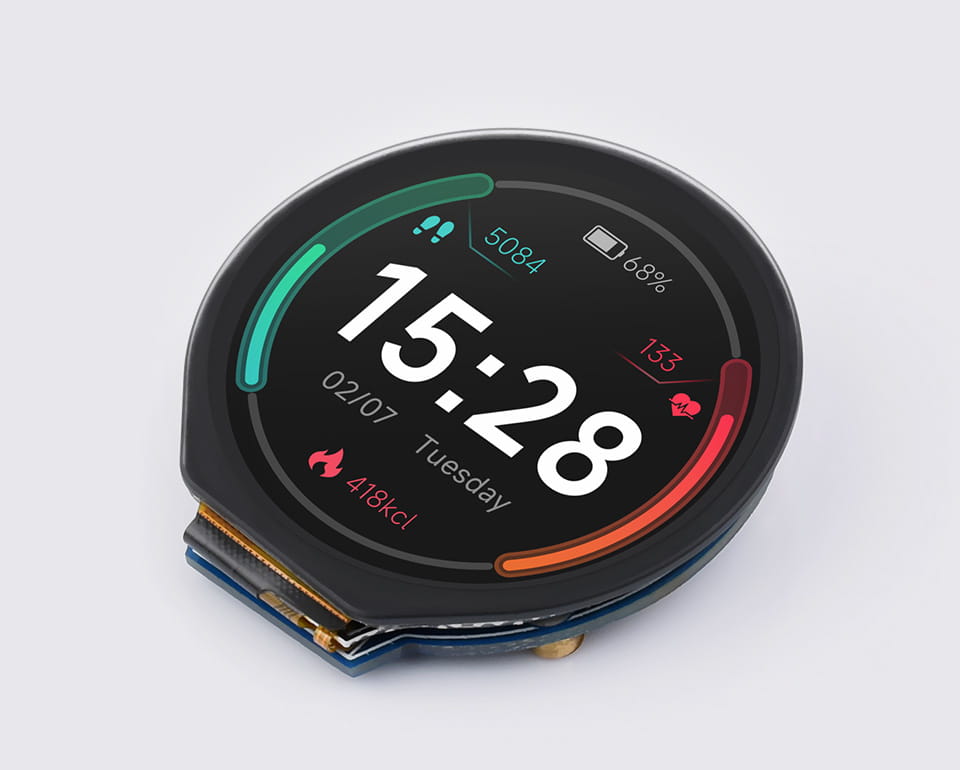

Prezentace:
Rozměry:
Sada obsahuje:
- Kapacitní LCD IPS displej 1,28" 240x240 x1
- Kabel x1
Wiki: 1.28inch_Touch_LCD
