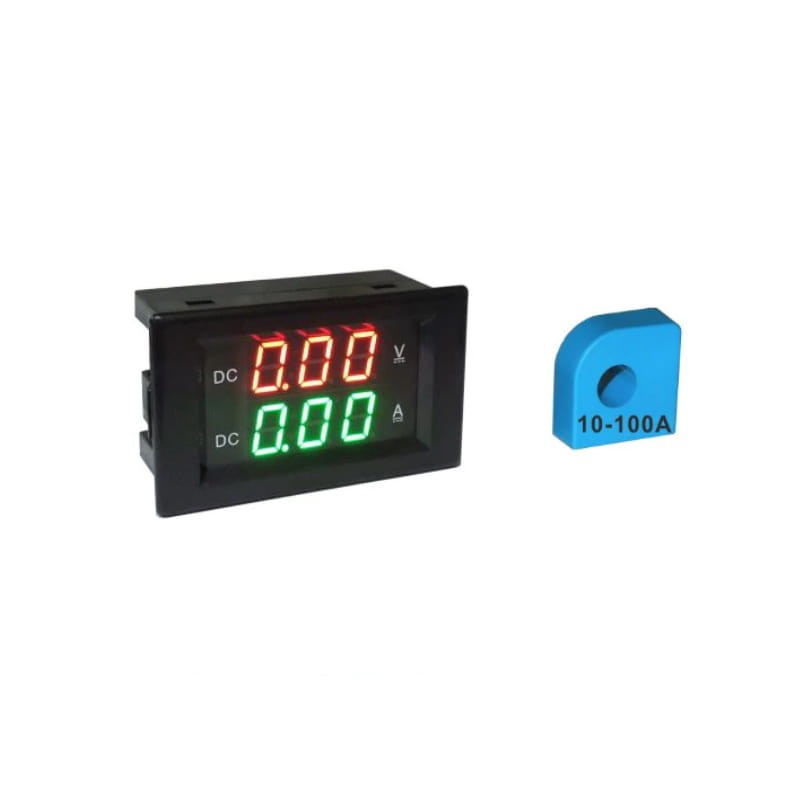

Panelový měřič napětí a proudu 0-100V 0-100A s Hallovým senzorem
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable

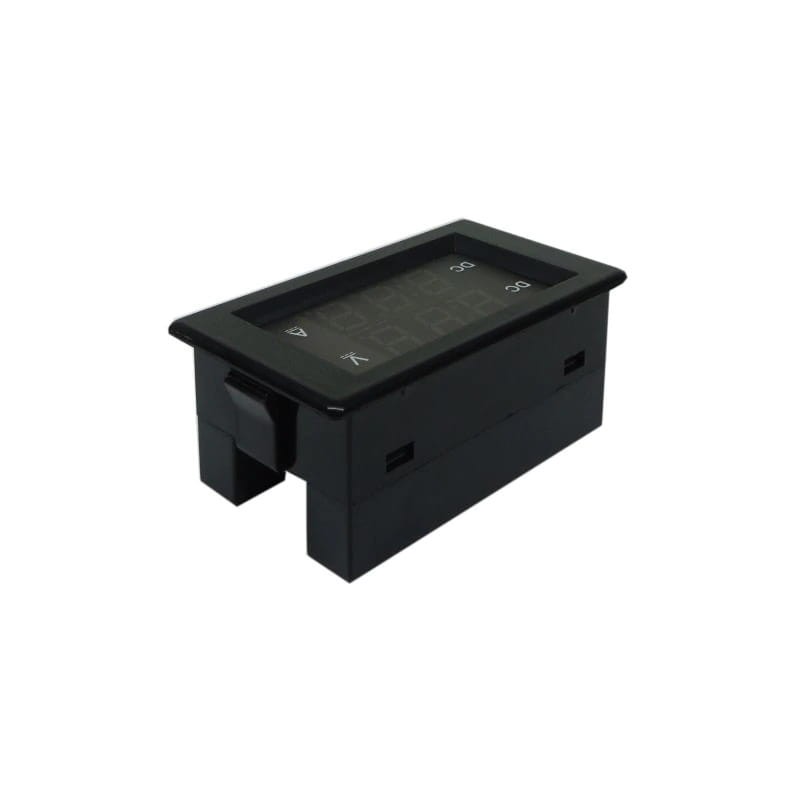

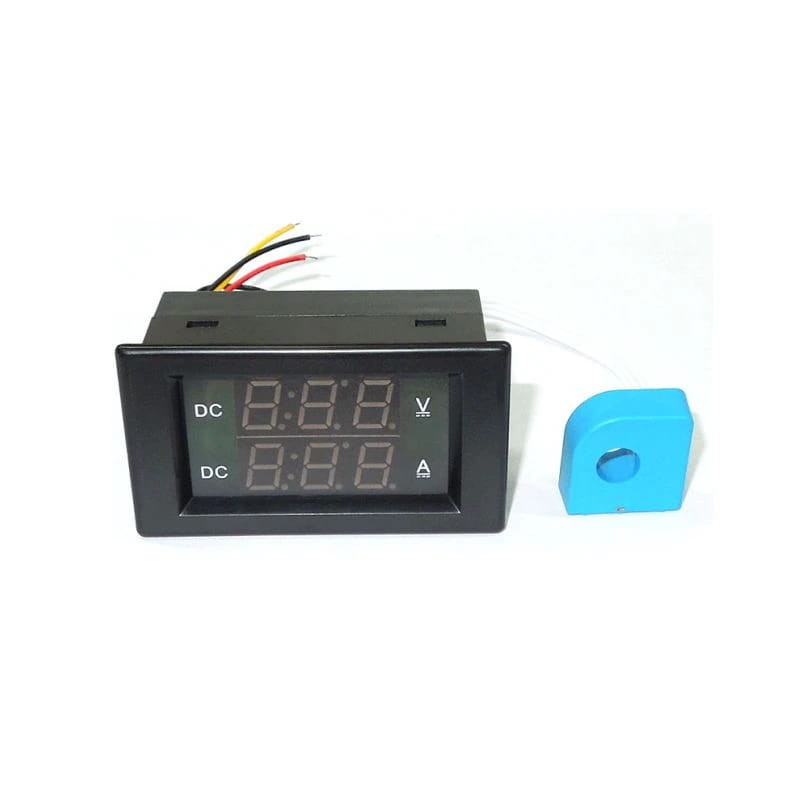

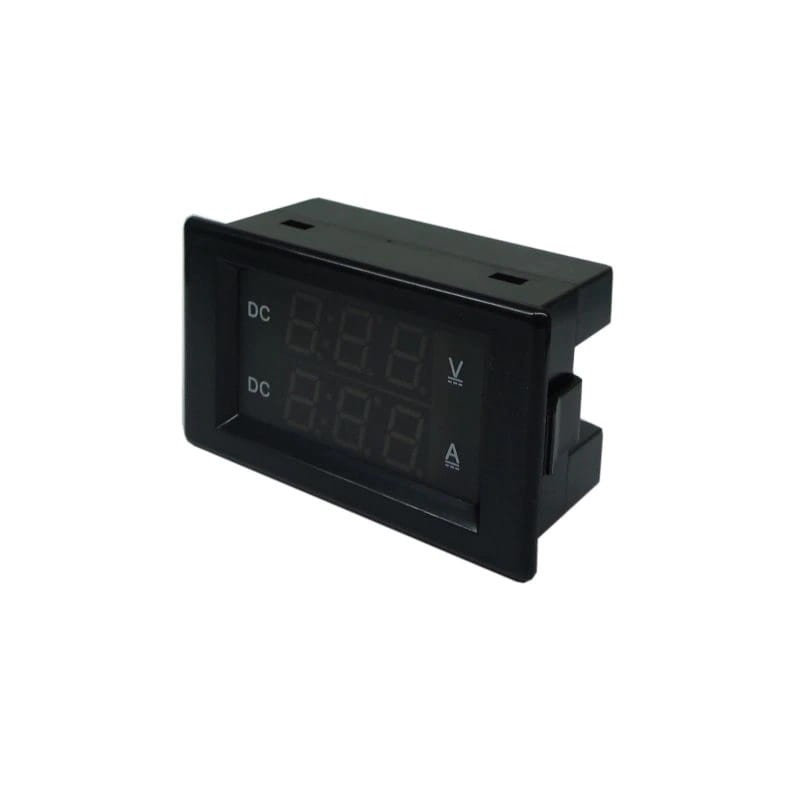

Měřič napětí a proudu na panelu
.Panelový měřič napětí a proudu 0-100V 0-100A DC s Hallovým senzorem. Použití Hallova snímače umožňuje bezdotykové měření proudu odebíraného zátěží a zajišťuje galvanické oddělení obvodů.
Specifikace měřiče:
- Napájecí napětí měřiče: 4-30 V DC
- Rozsah měřeného napětí: 0-99,9 V DC
- Rozsah měřeného proudu: 0-99,9 A DC
- Průměr otvoru pro halový snímač: 8,5 mm
- Displej: 0,39'' LED s červenými a zelenými číslicemi
- Obnovení měření: každých 500 ms .
- Délka kabelu od měřiče k Hallovu senzoru: 150 mm
- Délka kabelu: 150 mm

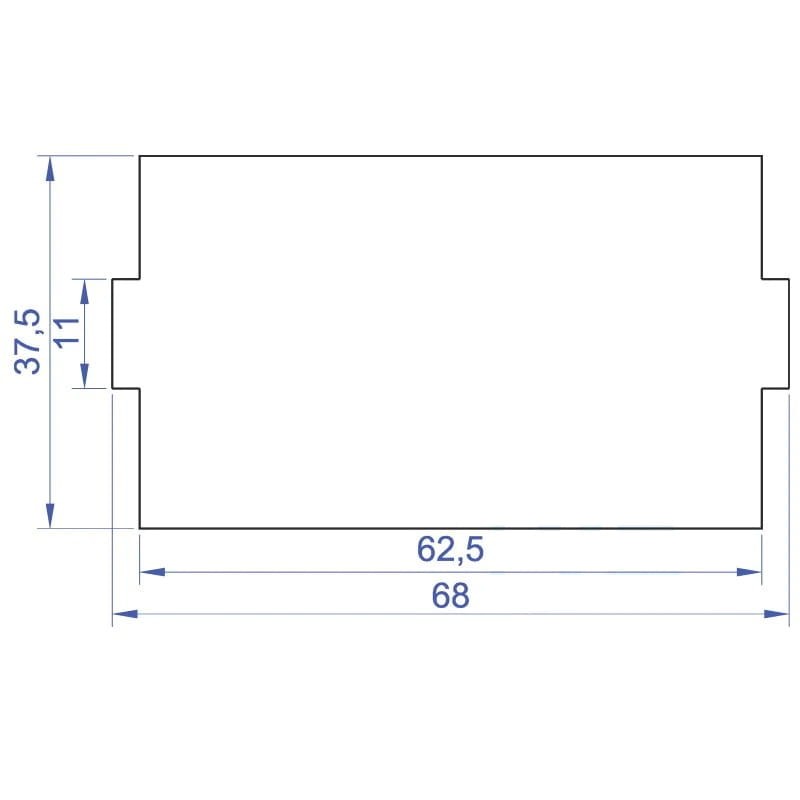

- Rozměry metru: 70x40x30 mm
- Vestavěná ochrana proti zpětnému připojení napájecího napětí
Panelový měřič - schéma zapojení
Popis drátu:
- černá: uzemnění měřiče, které připojíme k uzemnění zátěže .
- červená: kladný napájecí zdroj měřiče, pozor na maximální napětí 30 V DC .
- žlutá: napěťový testovací vodič
Při napájení zátěže a měřicího přístroje stejným napětím do 30 V DC lze žlutý a červený vodič připojit společně.
Kalibrace

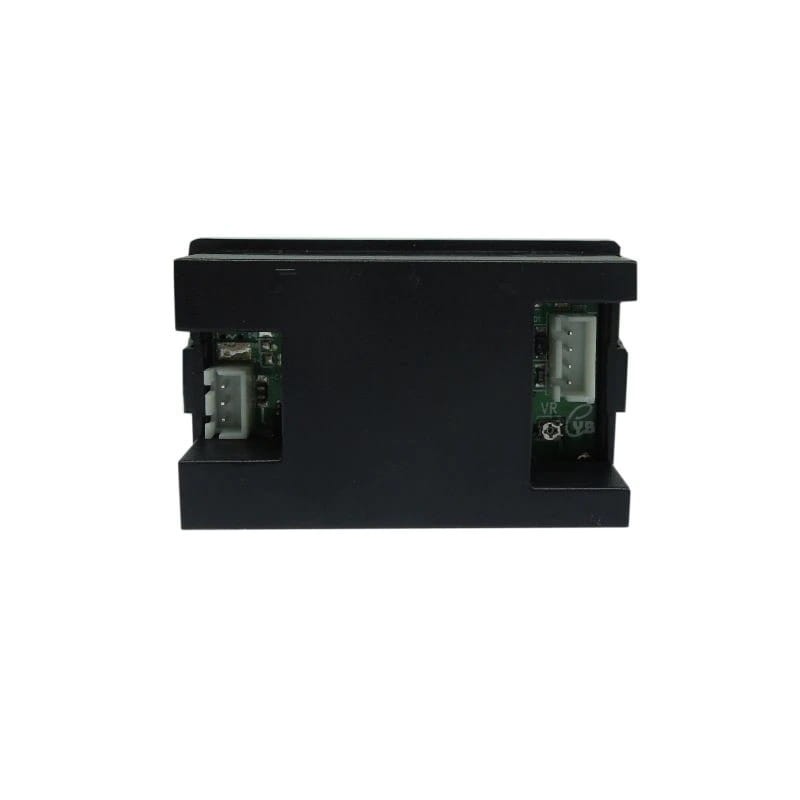

.Měřič je kalibrován z výroby, ale pokud by bylo nutné kalibrovat indikovaný proud nebo napětí, je to možné pomocí potenciometrů na Hallově senzoru a potenciometru na desce měřiče.
Aktuální měření a význam blikající desetinné čárky na ukazateli proudu
- konformní tok proudu: desetinná čárka svítí nepřetržitě nebo ne .
- nulový proud: desetinná tečka rychle bliká
- zpětný proud: desetinná tečka pomalu bliká
Sada obsahuje:
- panel die .
- Hallův senzor
- napájecí propojovací kabely .
