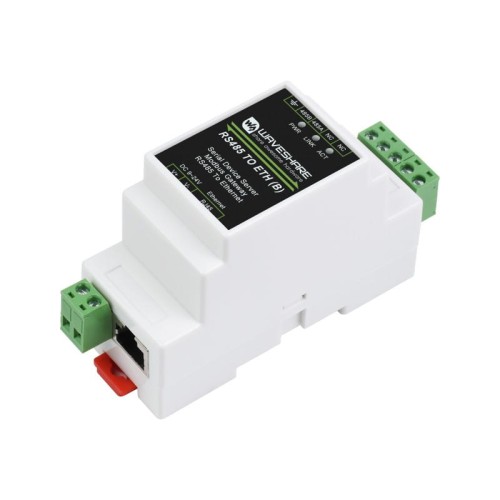

Převodník RS485 na Ethernet RS485/RJ45 Ethernet TCP/IP montáž na DIN

Průmyslový sériový server, RS485/RJ45 Ethernet, TCP/IP pro montáž na lištu.

Průmyslový sériový server, RS485/RJ45 Ethernet, TCP/IP pro montáž na lištu je určen pro průmyslové aplikace. Kombinuje více funkcí v jednom, včetně sériového serveru, brány Modbus, brány MQTT, převodu RS485 na JSON atd. Modul má porty RS485 a Ethernet, pro vstup napájení používá šroubové svorky, které podporují široký rozsah napětí: 9~24V. Nehořlavá konstrukce skříně pro montáž na lištu malých rozměrů se velmi snadno instaluje. Je vhodný pro aplikace, jako je sběr dat, brána IoT, bezpečnost a zabezpečení IoT, monitorování chytrých přístrojů a další!

Specifikace modulu:

• Komunikační rozhraní: RS485, podporuje 32 podřízených zařízení
.

• Napájení: 9 ~ 24 V DC, šroubovací svorka
.

• Rozměry: 87 × 36 × 59 mm
.

• Ethernet: Konektor RJ45 s automatickým vyjednáváním 10/100M
• Ochrana sítě Ethernet.

• Přepěťová ochrana: 2 KV
.

• Sériový port: 1x RS485


• Přenosová rychlost: 300 ~ 115200 bps


• Bit parity: žádný, lichý, sudý, značka, mezera
.

• Datový bit: 5 ~ 9 bitů


• Protokol: ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS
• Protokol.

• Konfigurace: hostitel, webový prohlížeč, knihovna funkcí pro správu zařízení


• Způsob komunikace: Přímá komunikace TCP/IP, VCOM


• Způsob provozu: Server TCP, klient TCP (koexistující se serverem TCP), UDP, vícesměrové vysílání UDP


• Provozní teplota: -40 ℃ ~ 85 ℃


• Skladovací teplota: -45 °C ~ 165 ℃


• Rozsah vlhkosti: 5 % ~ 95 %

.

.

.

Obousměrný transparentní přenos dat mezi RS485 A Ethernetem

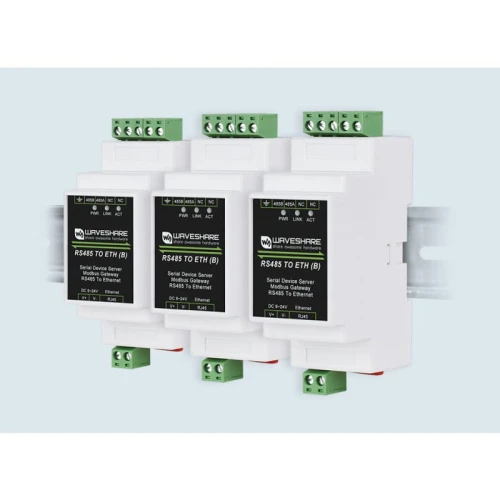

Montáž na kolejnice

Snadné připojení sériových serverů

Podpora Modbus:

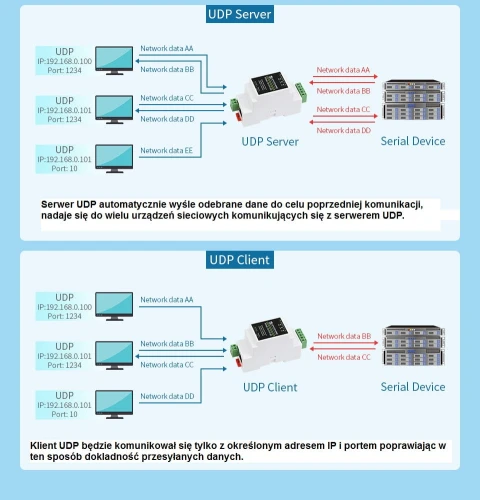

Více komunikačních režimů:

MQTT/JSON On Modbus

Pružný převod mezi různými protokoly

Při použití jako brána MQTT mohou zařízení přenášet sériová data na server MQTT pomocí protokolu MQTT prostřednictvím transparentního přenosu, podporovanými servery jsou například Baidu Cloud MQTT, Alibaba Cloud MQTT, China Mobile OneNet atd. Získaná data Modbus RTU nebo vlastní sériová data lze analyzovat do formátu JSON a zabalit do balíčku MQTTdata pro přenos.

Při použití jako brána pro sběr dat JSON lze zařízení připojit k přístrojům pro sběr dat prostřednictvím připojení RS485 a automaticky získávat data, převádět je do formátu JSON a nakonec je odesílat na server. Získaná data podporují protokoly Modbus RTU verze 645 97, 645 instrument 07 a také typy vlastních protokolů RS485. Formát přenášených dat lze nakonfigurovat prostřednictvím hostitele a přenosový protokol JSON může být protokol MQTT, protokol HTTP POST, protokol HTTP GET atd.

Podporuje více hostitelů v režimu roll-polling

Uživatelem definovaný balíček puls(srdeční tep)/záznam

Více komunikačních metod

Podporuje konfiguraci prostřednictvím webových prohlížečů, získání dynamické ip adresy prostřednictvím DHCP, adresy doménového serveru připojeného k DNS

Podpora protokolu NTP

Získání informací o síťovém čase pro sériový výstup nebo přenos dat

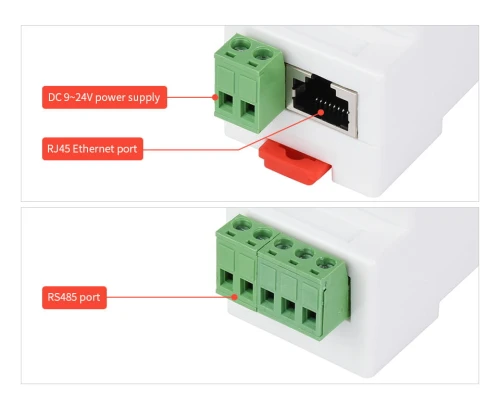

Rozhraní:

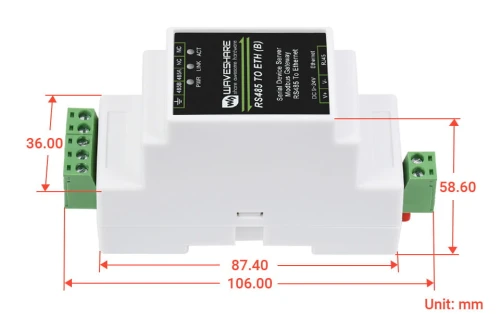

Rozměry:

Sada obsahuje:

1. RS485 NA ETH (B) x1
.

Wiki: RS485_TO_ETH_(B)
