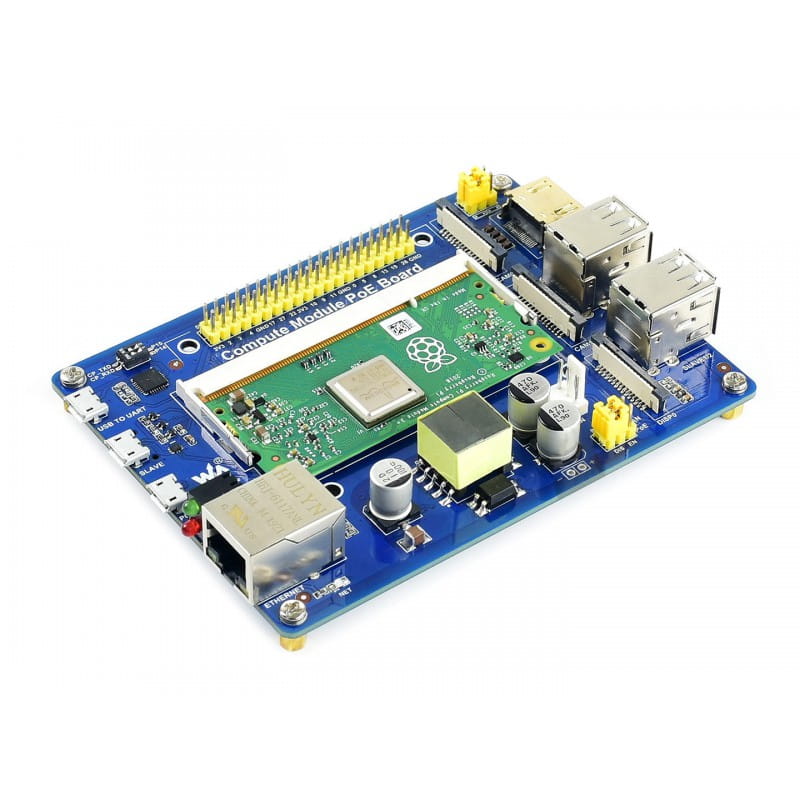

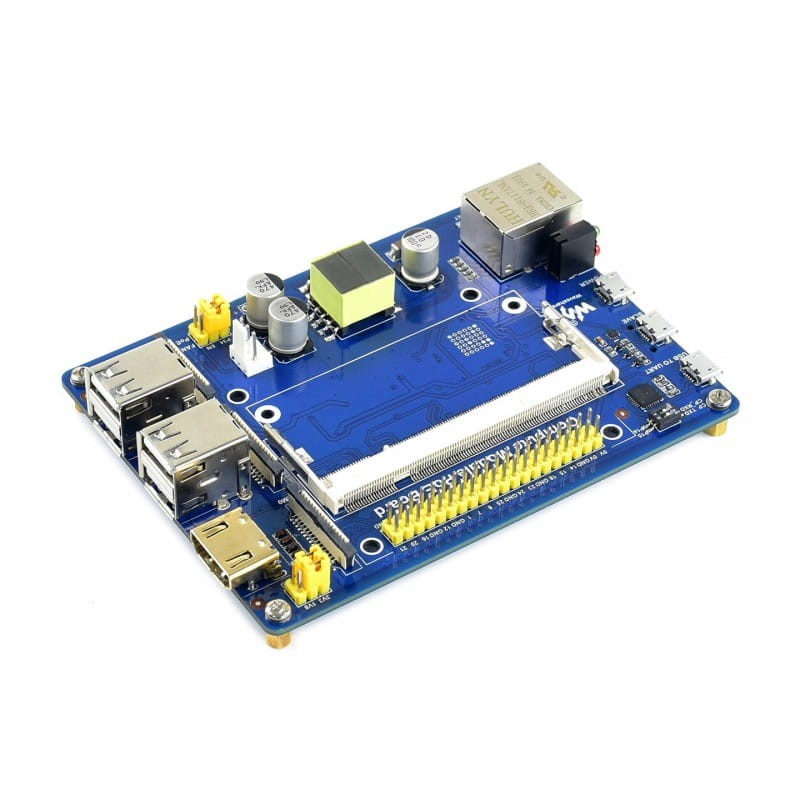

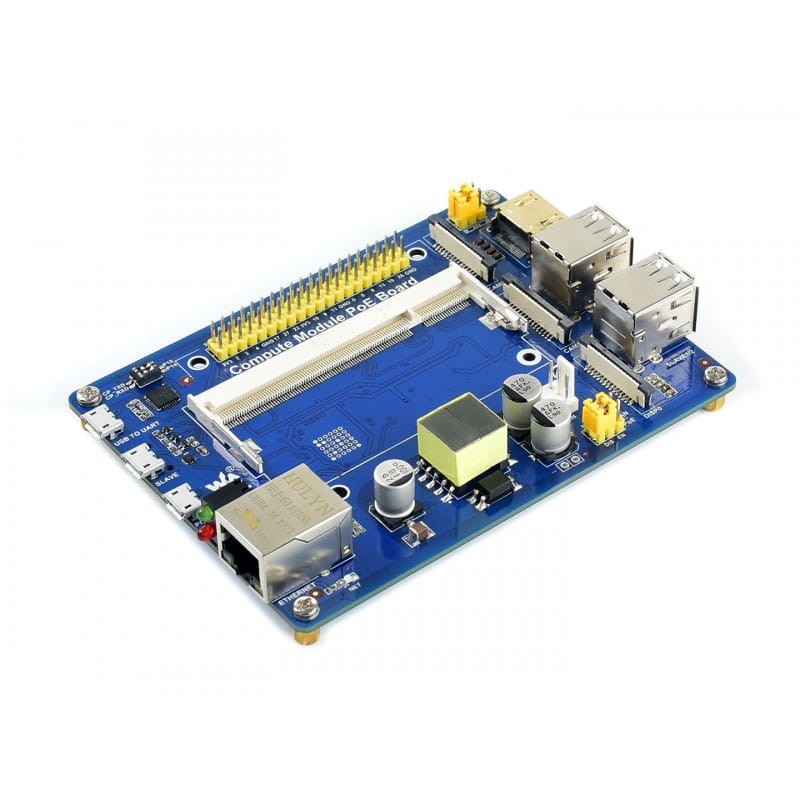

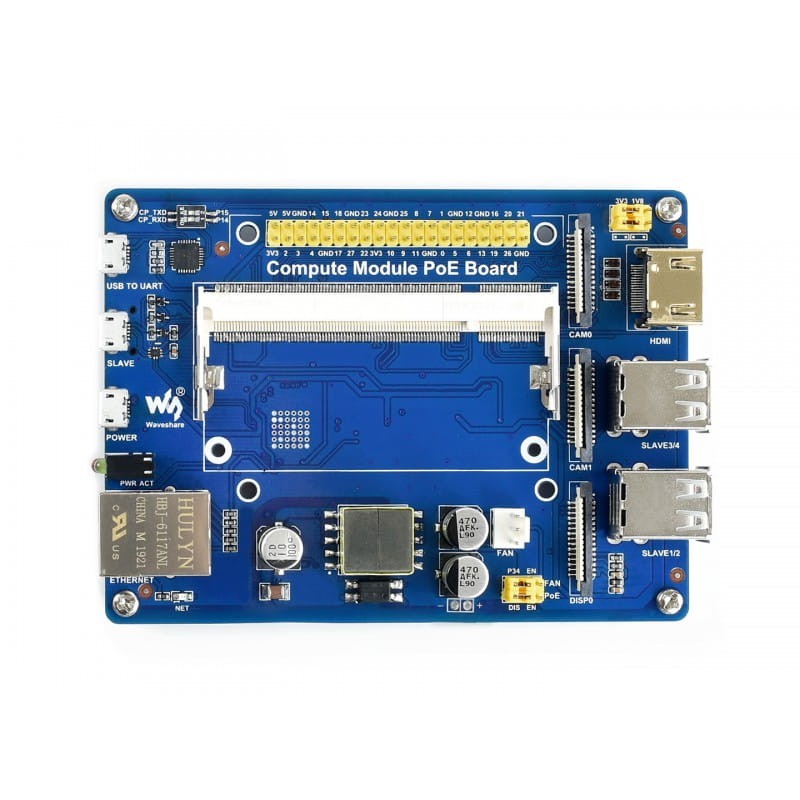

Prototypová deska s POE pro Raspberry Pi CM3 / CM3L / CM3+ / CM3+L

Rozšiřující modul pro Raspberry Pi CM3 / CM3L / CM3+ / CM3+L. Modul je možné napájet prostřednictvím POE.

Tento modul je vývojová platforma, ke které lze připojit verzi Rasberry Pi bez periferií. Díky napájení přes Ethernet (PoE) a několika periferním rozhraním je skvělý pro rozšíření možností počítače Raspberry Pi.

Vlastnosti:

• Standardní konektor Raspberry Pi pro připojení dalších modulů, které spolupracují s Raspberry Pi.
• Standardní konektor Raspberry Pi.

• 10/100M ethernetový konektor s automatickým vyjednáváním a funkcí PoE.
• 4x port USB.

• 4x port USB, umožňuje připojení více zařízení USB.


• Konektory kamery 2x CSI.
.

• Konektor HDMI / DSI pro připojení monitoru.


• Převodník USB na UART pro ladění funkcí.
.

• Konektor ventilátoru, který se automaticky aktivuje při zapnutí napájení a je řízen prostřednictvím IO pinů.
.

• Izolovaný měnič napájení SMPS.
.

Specifikace:

• Napájení: port micro USB nebo port PoE Ethernet.
• Napájení: port micro USB nebo port PoE Ethernet.

• PoE vstupní napětí: 37V ~ 57V DC in


• PoE výstup: 5V 2,5A DC výstup


• Síťový standard: standard 802.3af PoE
.

• Rozměry: 114 mm × 84,4 mm
.

• Montážní otvory: 3,2 mm

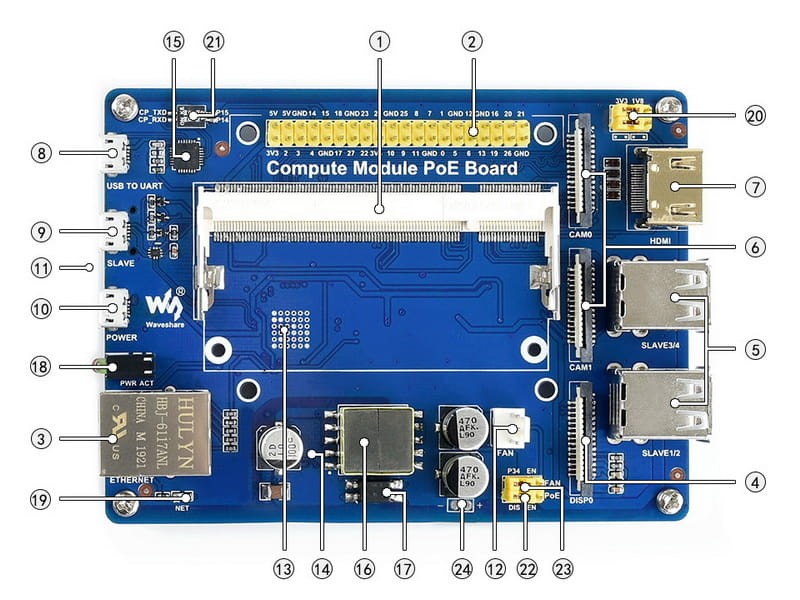

Obsah:

1. Konektor pro výpočetní modul Raspberry Pi (CM3 / CM3L / CM3+ / CM3+L).


2. Standardní konektor GPIO pro Raspberry Pi: pro připojení dalších modulů, které spolupracují s Raspberry Pi.
.

3. PoE Ethernet konektor: 10/100M s automatickým vyjednáváním, umožňuje připojení směrovače nebo přepínače.


4. Konektor DSI: pro připojení LCD displeje Raspberry Pi.


5. Konektory USB: 4x USB, pro připojení zařízení USB.


6. Konektory CSI: 2x CSI pro připojení kamer Raspberry Pi.
.

7. Konektor HDMI:
.

8. Konektor USB na UART: pro sériové ladění.
.

9. USB SLAVE konektor: umožňuje nahrát systém do výpočetního modulu 3/3+
.

10. Napájecí konektor: 5V 2,5A
.

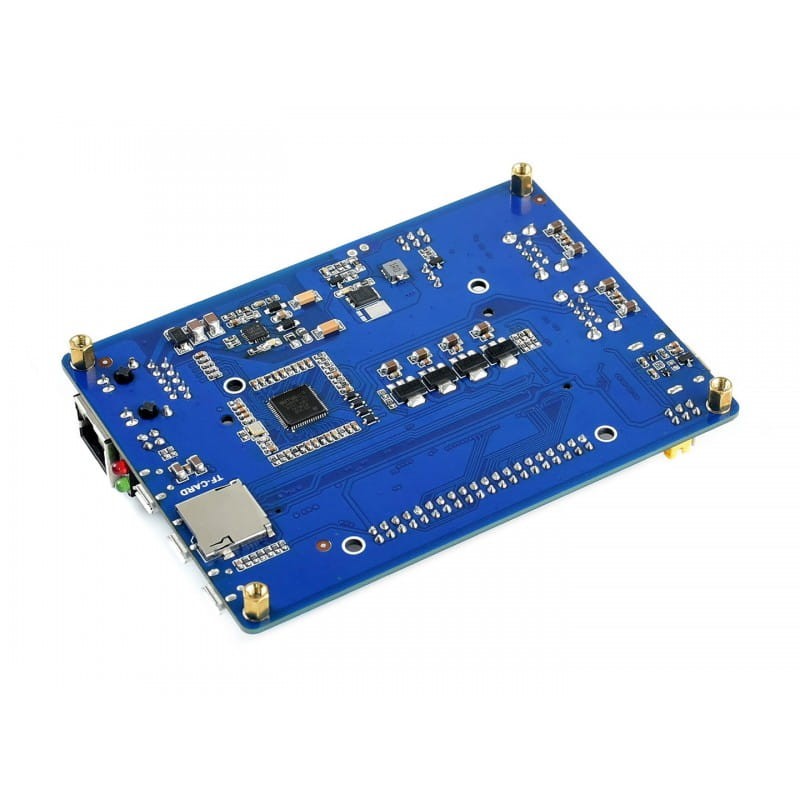

11. Konektor karty TF (spodní strana): umožňuje vložení karty SD se systémem.


12. Konektor ventilátoru:
.

13. LAN9514 (spodní strana): rozbočovač USB a řadič 10/100M Ethernetu.


14. Si3404 PoE power controller (spodní strana).
.

15. Konvertor CP2102 USB na UART.

.

16. EP13 PoE transformátor.
.

17. Transoptor.
.

18. LED indikátory:
    Červená: napájení Raspberry Pi
    Zelená: provozní stav Raspberry Pi
.

19. Stav sítě

.

20. Konfigurační napěťové piny VGx: Řízení úrovně I/O
.

21. Konfigurace výstupu UART:
    Vlevo: připojení CP2102 k sériovému portu Raspberry Pi
    Vpravo: odpojení CP2102 od sériového portu Raspberry Pi


22. Konfigurace ventilátoru:
    P34: softwarové ovládání přes pin P34
    EN: ventilátor přímo na 5 V
.

23. Konfigurace PoE:
    DIS: PoE uzamčeno
    EN: PoE odemčeno
.

24. PoE bod měření napětí

.

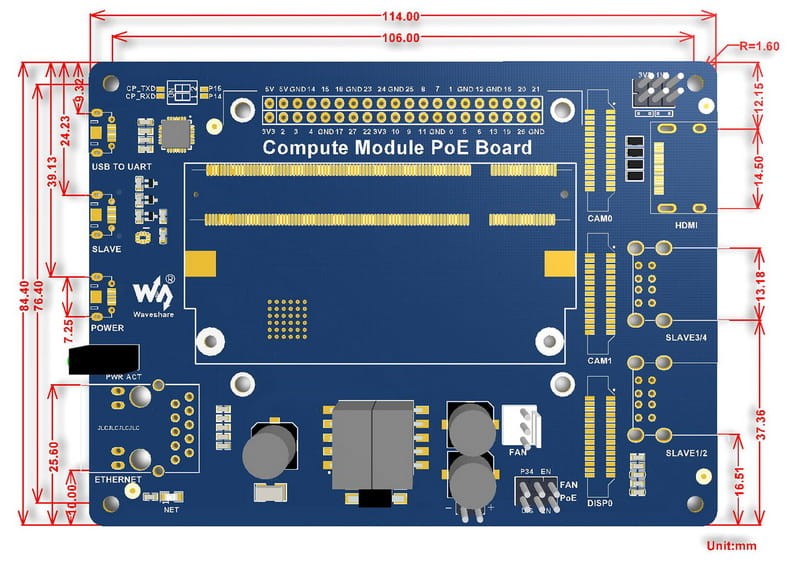

Rozměry:

Wiki : Výpočetní_modul_PoE_Board
