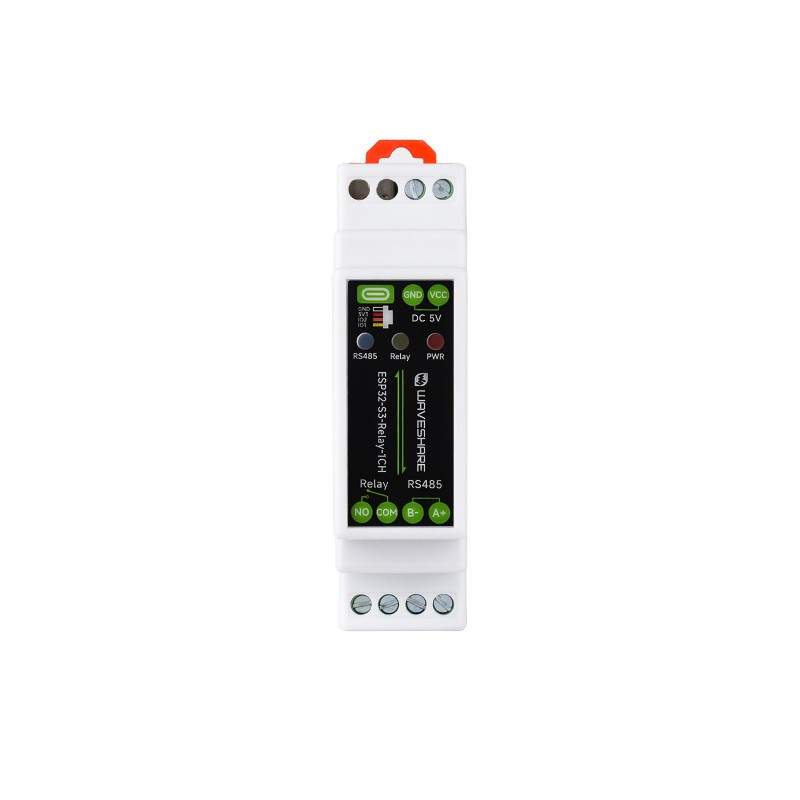

Průmyslový 1-kanálový WiFi reléový modul s ESP32-S3
Průmyslový modul s jedním relé založený na výkonném mikrokontroléru ESP32-S3, podporující bezdrátovou komunikaci Wi-Fi, Bluetooth 5 (LE) a izolované rozhraní RS485. Byl vybaven řadou ochranných obvodů, jako je izolace napájení a optočlenová izolace, a uzavřen v pouzdře přizpůsobeném pro montáž na DIN lištu. Zajišťuje bezpečné a spolehlivé ovládání v průmyslových aplikacích a automatizačních systémech.
Hlavní vlastnosti:
- Mikrokontrolér ESP32-S3 (dvoujádrový Xtensa 32-bit LX7, 240 MHz).
- Integrovaná bezdrátová komunikace Wi-Fi 2.4GHz a Bluetooth 5 (LE).
- Vysoce kvalitní relé s proudovou zatížitelností kontaktů ≤10A 250VAC / 30VDC.
- Vestavěné, izolované rozhraní RS485 pro komunikaci se senzory a průmyslovými zařízeními (např. Modbus).
- Integrovaný obvod RTC podporující časově plánované úlohy.
- Port USB typu C určený pro napájení, programování a ladění.
- Pokročilé ochranné obvody: izolace napájení, optočlenová (proti vysokému napětí) a digitální (proti rušení signálu).
- LED indikátory informující o stavu napájení, provozu relé a přenosu dat RS485 (TX/RX).
- Praktické pouzdro s úchytem na DIN lištu, zajišťující snadnou a bezpečnou montáž v rozvaděčích.
Bezpečnost a pokročilá izolace
Modul má integrované obvody zabraňující vzniku rušení a poškození přepětím. Zahrnuje hardwarovou izolaci napájení, digitální izolaci signálových cest a optočlenovou ochranu relé, což se promítá do stabilního a bezpečného provozu i v náročném průmyslovém prostředí.
Schéma zapojení a popis vývodů
Horní lišta a konektory:
- Napájení (šroubovací svorkovnice): Vstup DC 5V (Kladný / Záporný).
- USB typu C: Napájení, programování a USB komunikace.
- Konektor SH1.0: Systémové piny - GND, výstup 3.3V, GPIO2, GPIO1.
Dolní svorkovnice:
- Rozhraní RS485: Signálové linky A+ a B-.
- Relé: COM (společný) a NO (normálně otevřený).
Konstrukce základní desky
- ESP32-S3: do 240MHz, s Wi-Fi 2.4GHz a BLE.
- DC-DC měnič: podporuje výstup do 3.3V 2A.
- Goldpin konektory (rozteč 2.0mm): pro připojení externích modulů.
- Šroubovací svorkovnice napájení: vstup 5V DC.
- Port USB-C: napájení a komunikace.
- Konektor baterie RTC (SH1.0): zálohování času pro obvod PCF85063.
- Keramická anténa: vestavěná na desce.
- Konektor IPEX 1: volitelné připojení externí antény.
- LED indikátory: PWR, RELAY, RS485 (TX zelená, RX modrá).
- Hardwarová izolace: optočleny, digitální izolace signálů a vestavěný izolovaný napájecí zdroj.
- Tlačítka: BOOT a RESET pro mikrokontrolér.
- TVS diody: hardwarové potlačení přepětí.
- Vysoce kvalitní relé: 10A 250VAC / 30VDC.
- Zakončovací rezistor RS485: vestavěný 120R aktivovaný propojkou.
Technická specifikace
- Mikrokontrolér: ESP32-S3 (standardně čip ESP32-S3R8)
- Konektivita: Wi-Fi 2.4GHz (802.11 b/g/n), Bluetooth 5 (LE)
- Napájení: 5V DC (přes USB-C nebo šroubovací svorkovnici)
- Typ relé: 1 kanál, bezpotenciálový kontakt 1 NO (normálně otevřený)
- Zatížitelnost relé: ≤10A 250VAC / 30VDC
- Izolace relé: Optočlenová
- Rozhraní RS485: Galvanicky izolované (šroubovací svorkovnice)
- Zabezpečení RS485: TVS diody, přepěťová ochrana a ESD
- Směr RS485: Automatické hardwarové řízení
- Stavové indikátory (LED): Napájení, Relé, RS485 (TX/RX)
- Pouzdro: Ochranné, s úchytem na DIN lištu
- Celkové rozměry: 91,6 × 23,3 × 58,7 mm

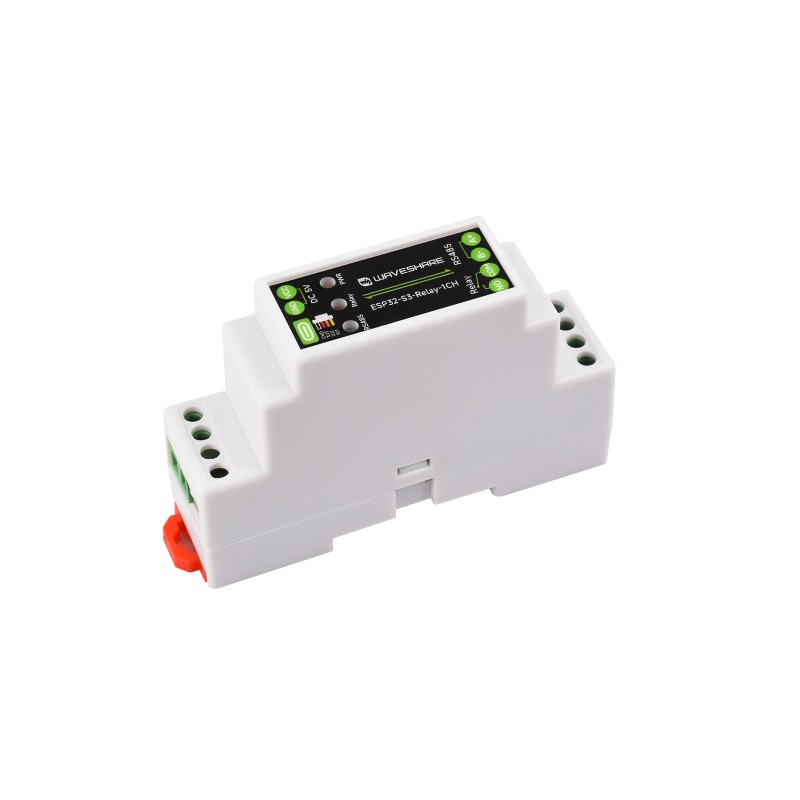

Pouzdro na DIN lištu a rozměry
Obsah sady
- Modul ESP32-S3-Relay-1CH – 1 ks.
- Kabel 4-pin SH1.0 (cca 150 mm) – 1 ks.
- Plochý šroubovák – 1 ks.
