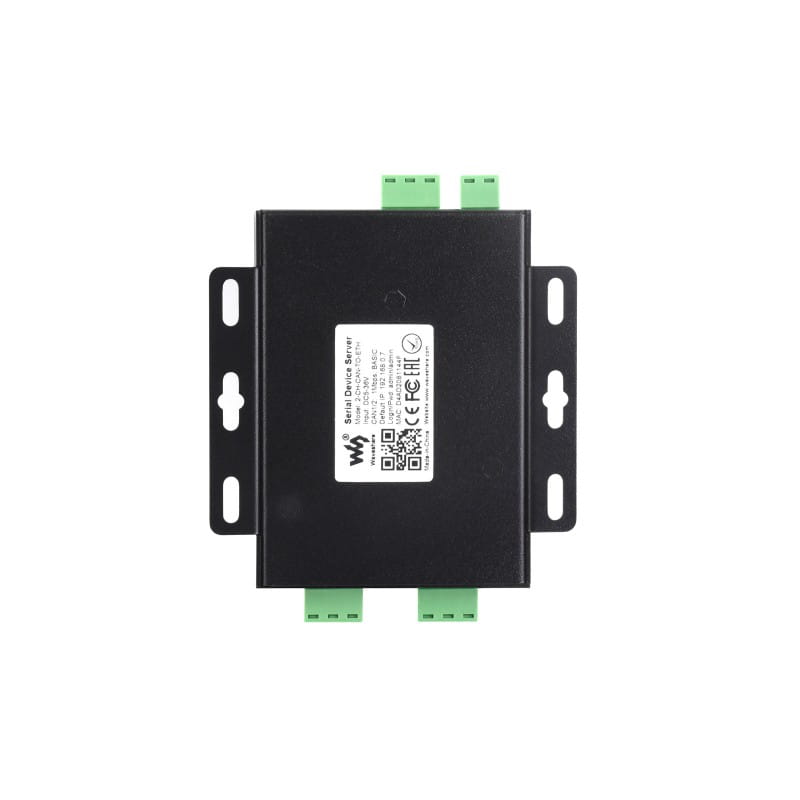

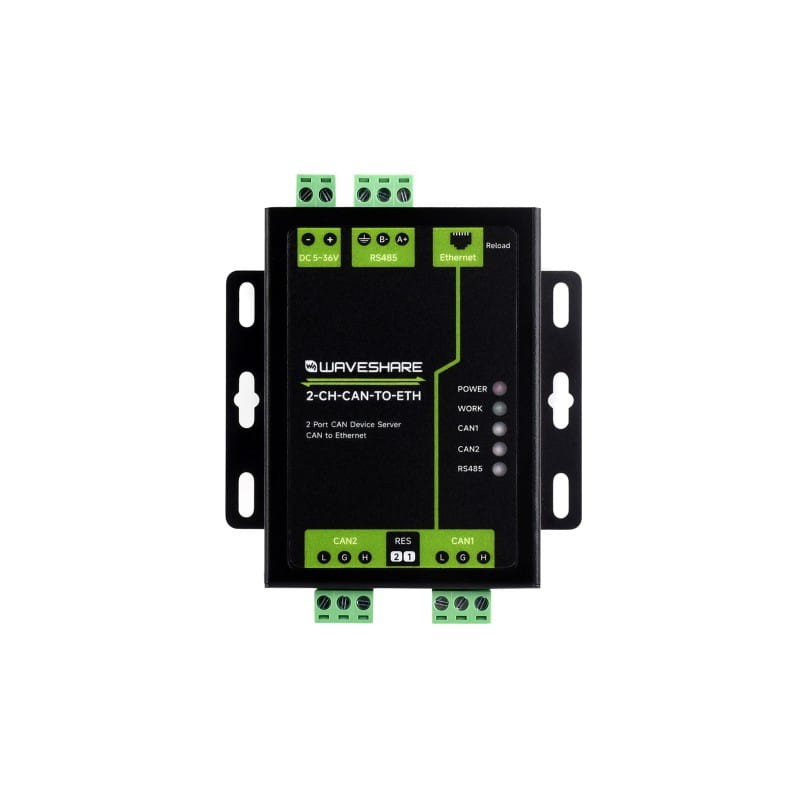

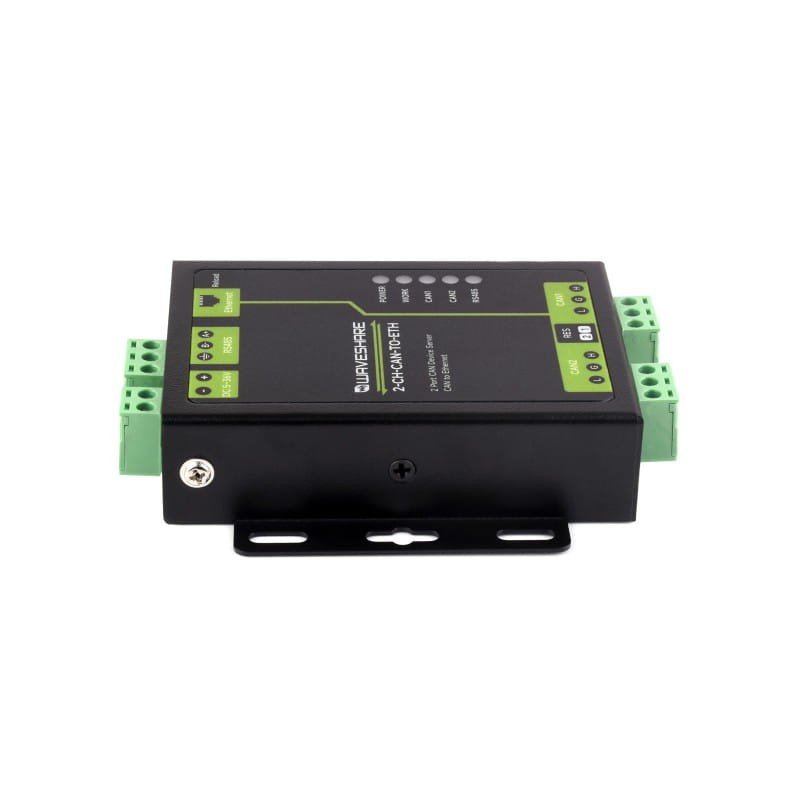

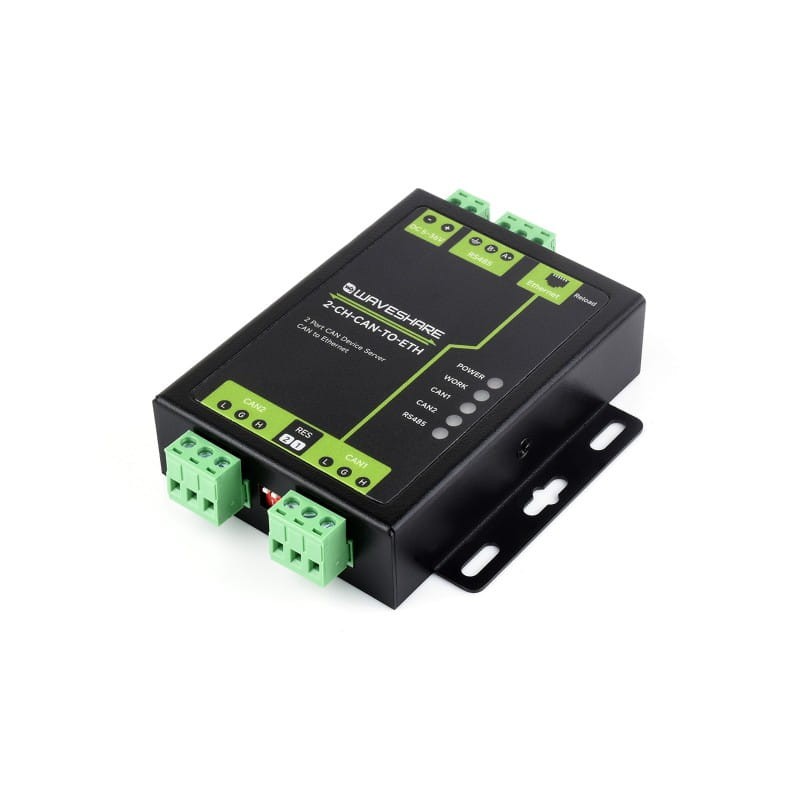

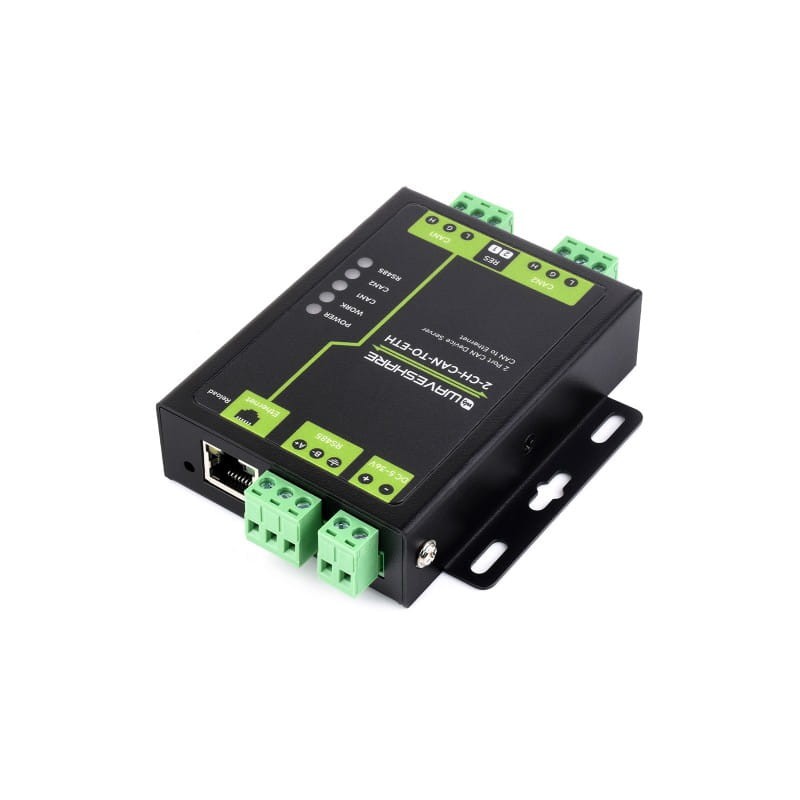

Průmyslový 2-kanálový server CAN na Ethernet

Průmyslový 2-kanálový server CAN na Ethernet

Portový server 2-kanálů CAN-TO-ETH představuje moderní řešení v oblasti integrace průmyslových systémů s síťovou technologií. Jedná se o zařízení umožňující efektivní komunikaci dat mezi zařízením pracujícím ve standardu CAN (Controller Area Network) a síťovým serverem pomocí Ethernetového portu. Díky vestavěným dvěma CAN portům, jednomu Ethernetovému portu a pokročilému TCP/IP protokolovému stacku toto zařízení slouží jako most umožňující vzájemnou komunikaci a interakci mezi sběrnicí CAN a Ethernetovou sítí. Tato funkcionalita otevírá nové možnosti pro rozšíření dosahu sítě CAN-bus, což je klíčové v mnoha průmyslových aplikacích.

Vyrobený z kovu, v kompaktním provedení, je server přizpůsoben pro montáž na stěnu, což usnadňuje jeho integraci do různých prostředí, od budovní automatizace po pokročilé systémy monitorování výkonu a průmyslovou automatizaci. Navržen s ohledem na náročné průmyslové podmínky, je server vybaven vylepšenými hardwarovými ochranami chránícími CAN porty, sériové porty, Ethernetové porty a napájení, což zajišťuje mimořádnou odolnost a spolehlivost provozu.

Dodatečně, pokročilé jádro ARM a průmyslový rozsah pracovních teplot zaručují stabilitu a spolehlivost provozu zařízení i v nejnáročnějších podmínkách. Podpora různých metod filtrování ID CAN, možnost provozu v dvou režimech (BASIC a LOOPBACK) a pokročilé funkce konfigurace sítě (včetně statických IP adres, DHCP a aktualizací firmwaru přes síť) činí tento portový server extrémně flexibilním a všestranným řešením pro různé průmyslové aplikace.





Specifikace:



• Porty zařízení: CAN/RS485/ETH
• Pracovní napětí: DC 5～36V
• Pracovní proud: 26mA (průměrně) při 36V, 56mA (průměrně) při 12V, 124mA (průměrně) při 5V
• Ochrana napájení: Ochrana proti přepětí úrovně 3, skupinový impulz úrovně 3
• Ethernetový port: RJ45, 10/100Mbps, podpora Auto-MDI/MDIX, 1,5KV elektromagnetická izolace
• Podpora sériového portu: RS485
• Přenosová rychlost sériového portu: 600bps~115,2Kbps
• Přenosová rychlost CAN: 10Kbps~1Mbps
• Metoda práce CAN: Základní, Loopback
• Ochrana CAN: Izolace napájení, izolace signálu



Vlastnosti produktu:



• Portový server 2-CH-CAN-TO-ETH nabízí řadu pokročilých funkcí přizpůsobených potřebám různých průmyslových aplikací
• Pokročilá hardwarová ochrana: Ochrana CAN portů, sériových portů, Ethernetových portů a napájení zajišťuje odolnost zařízení v náročných průmyslových podmínkách.
• Vylepšené jádro ARM a průmyslový rozsah pracovních teplot: Zajišťuje stabilní a spolehlivý provoz v širokém rozsahu teplot.
• Podpora filtrování ID CAN: Umožňuje bezpečné a pohodlné filtrování dat, což zvyšuje bezpečnost systému.
• Dynamická konfigurace sítě: Podpora statických IP adres a DHCP pro automatické přiřazení IP adres, stejně jako možnost aktualizace firmwaru přes síť.
• Podpora socketů pro vícekanálová spojení a konfigurace přes webové rozhraní: Umožňuje správu a konfiguraci zařízení.
• Mechanismus keepalive a autentizace uživatele: Umí rychle detekovat a reagovat na chyby spojení a zvyšuje bezpečnost přístupu k zařízení.

























Pokročilé ochranné obvody:

Konstrukce modulu:

Aplikace:

Rozměry:

Balení obsahuje:

1. Průmyslový 2-kanálový server CAN na Ethernet ×1
2. Adapter napájení ×1
3. Krížový šroubovák ×1

Wiki: 2-CH-CAN-TO-ETH
