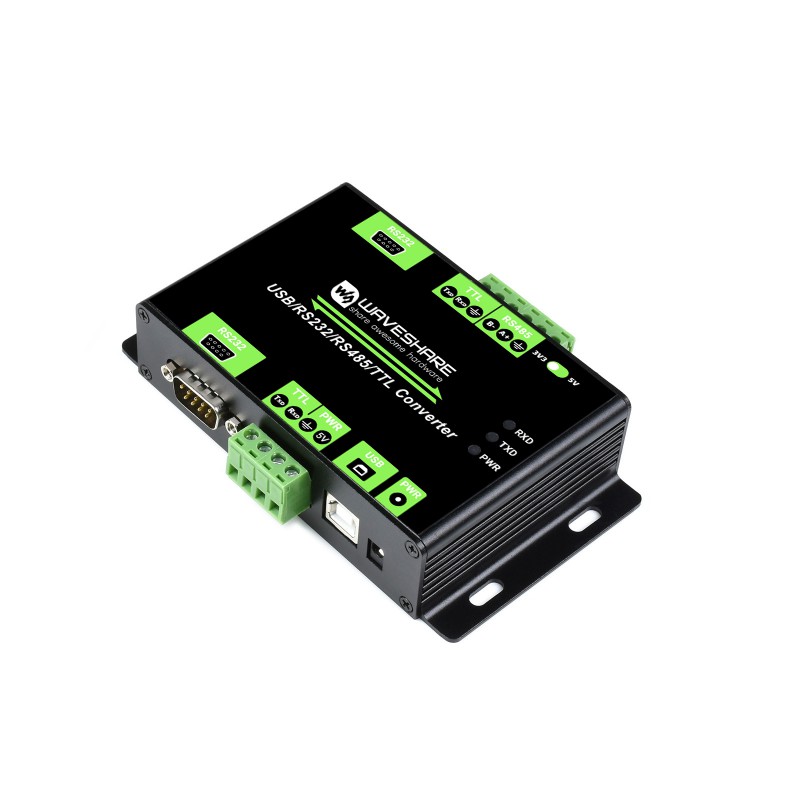

Průmyslový izolovaný převodník Multi-Bus USB / RS232 / RS485 / TTL (UART) – Waveshare (SKU: 21411)
Izolovaný převodník pro komunikaci mezi sběrnicemi USB, RS232, RS485 a TTL (UART). Zařízení se osvědčuje v průmyslové automatizaci, řídicích systémech a aplikacích vyžadujících stabilní přenos odolný proti rušení.
Vestavěná izolace napájení a signálu a ochranné obvody (mimo jiné TVS, vratná pojistka) pomáhají chránit zařízení v prostředích vystavených přepětí, ESD výbojům a rušení. Kovové pouzdro ze slitiny hliníku zvyšuje odolnost a mechanickou pevnost.
Hlavní vlastnosti:
- Průmyslový, izolovaný převodník pro více sběrnic: USB / RS232 / TTL (UART) ↔ RS232 / RS485 / TTL (UART).
- Originální čip FT232RL pro USB komunikaci.
- Izolace napájení.
- Digitální izolace – separace signálů.
- Tlumení přepětí a napěťových špiček, ochrana proti ESD.
- Nadproudová a přepěťová ochrana.
- Ochrana přenosových linek (RS232/RS485): TVS, tlumení přepětí, ochrana ESD.
- Přepínač úrovní TTL 3.3V / 5V pro terminál TTL ve skupině B.
- 3 LED diody signalizující napájení a stav TX/RX.
- Robustní pouzdro ze slitiny hliníku.
Popis fungování a pravidla komunikace
Převodník má dvě nezávislé sady rozhraní označené jako Group A a Group B. Přenos dat probíhá mezi terminály z různých skupin (A ↔ B). Terminály v rámci stejné skupiny spolu nekomunikují.
- Komunikace probíhá výhradně mezi skupinami: Group A ↔ Group B.
- Terminály ve stejné skupině nemohou komunikovat mezi sebou.
- Terminály ve stejné skupině nemohou vysílat současně (současný příjem je povolen).
- V daném okamžiku je spárován pouze jeden pár zařízení zajišťující plnou komunikaci mezi Group A a Group B.
Rozhraní a konverze protokolů (Multi-protocol / Multi-bus)
Zařízení provádí konverzi a přenos dat mezi rozhraními ve dvou směrech. V závislosti na konfiguraci lze přenášet data ze skupiny Group A do Group B nebo naopak.
Přenos dat: Group A → Group B
Přenos dat: Group B → Group A
LED diody – signalizace provozu
Na pouzdře se nacházejí 3 LED diody, které usnadňují rychlou kontrolu napájení a stavu přenosu (TX/RX).
Definice pinů (Pinout)
Níže uvedené schéma představuje definice vývodů pro konektory a terminály (v závislosti na zvoleném režimu komunikace).
Vnější rozměry (Outline dimensions)
Technická specifikace
- Typ produktu: Industrial Isolated Multi-bus USB/RS232/RS485/TTL Converter
- Rychlost přenosu: 300 ~ 921600 bps
- Rychlost (RS232 → RS232): 300 ~ 600000 bps
- Podpora systémů: Windows 11 / 10 / 8.1 / 8 / 7 / XP
- Provozní teplota: -25°C ~ 85°C
- Provozní vlhkost: 5%RH ~ 95%RH
- Pouzdro: slitina hliníku, matný povrch (eloxovaný)
- Izolace: napájení + digitální (signálu), vestavěné ochrany
- Signalizace: 3× LED (napájení, TX/RX)
- Použití: automatizace, řízení, průmyslové systémy, komunikace se zvýšenými nároky
Rozhraní – Group A
USB
- Provozní napětí: 5V
- Konektor: USB-B
- Ochrana: vratná pojistka 200mA, izolovaný výstup
RS232
- Konektor: DB9 samec
- Ochrana: TVS, tlumení přepětí, ochrana ESD
- Režim přenosu: point-to-point
TTL (UART)
- Provozní napětí: 5V
- Konektor: šroubovací svorkovnice
- Vývody: TXD, RXD, GND, 5V
- Ochrana: omezovací dioda, přepěťová ochrana, ochrana proti přepólování, odolnost proti rušení
Rozhraní – Group B
RS485
- Konektor: šroubovací svorkovnice
- Vývody: A+, B-, GND
- Řízení směru: automatické (hardware auto control)
- Ochrana: ochrana ESD, tlumení přepětí, odolnost proti rázům/přepětí
- Režim přenosu: point-to-multipoints (až 32 uzlů; pro 16+ doporučeny opakovače)
RS232
- Konektor: DB9 samec
- Ochrana: TVS, tlumení přepětí, ochrana ESD
- Režim přenosu: point-to-point
TTL (UART)
- Provozní napětí: 3.3V / 5V (přepínatelné)
- Konektor: šroubovací svorkovnice
- Vývody: TXD, RXD, GND
- Ochrana: omezovací dioda, přepěťová ochrana, ochrana proti přepólování, odolnost proti rušení
Obsah balení
- Multibus Converter × 1
- USB kabel (~1.2 m) × 1
