Průmyslový kontrolér ESP32-S3 8DI 8DO PoE Ethernet RS485 CAN DIN lišta
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable

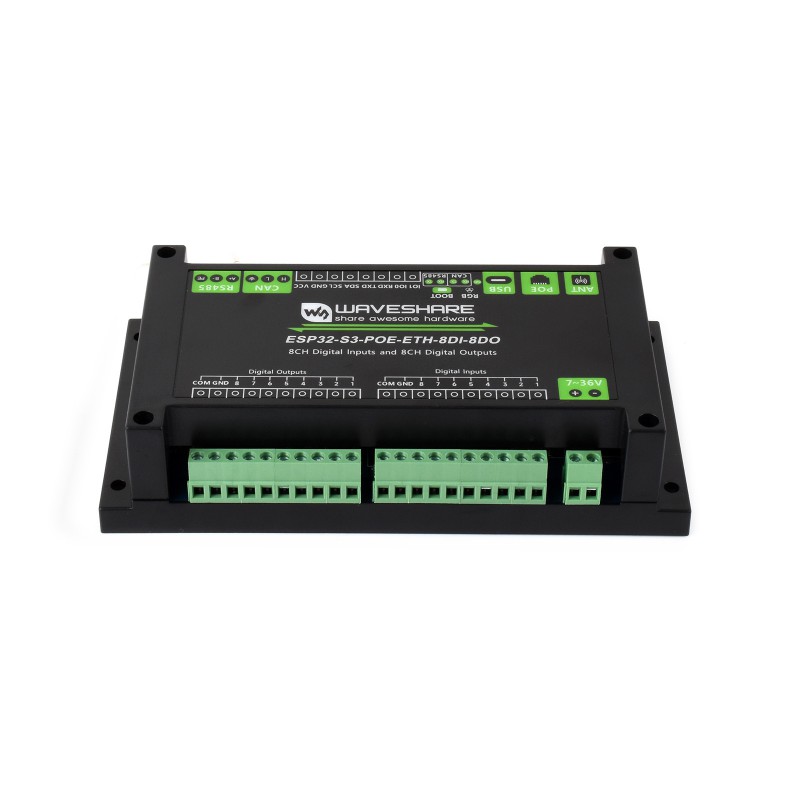

Průmyslový kontrolér ESP32-S3 - 8x DI, 8x DO, PoE Ethernet, RS485, CAN
Pokročilý průmyslový kontrolér založený na čipu ESP32-S3, vybavený 8 digitálními vstupy a 8 digitálními výstupy s plnou izolací a ethernetovým portem s podporou PoE. Nabízí komunikaci RS485, CAN, Wi-Fi a Bluetooth, čímž zajišťuje spolehlivost v systémech automatizace a monitoringu montovaných na DIN lištu.
Hlavní vlastnosti:
- Procesor ESP32-S3 Xtensa 32-bit LX7 dual-core s taktem až 240 MHz.
- 8 digitálních výstupů: Darlingtonovy tranzistory, optická izolace, proud do 500 mA.
- 8 digitálních vstupů: aktivní a pasivní (NPN/PNP), obousměrná optická izolace.
- Ethernetový port 10/100Mbps (W5500) s napájením PoE v souladu s IEEE 802.3af.
- Izolovaná rozhraní RS485 a CAN s ochranou TVS a ESD.
- Bezdrátové připojení Wi-Fi 2.4GHz a Bluetooth 5 (LE).
- Paměť: 16MB Flash a 8MB PSRAM pro náročné aplikace.
- Široký rozsah napájení od 7V do 36V DC přes šroubovací svorkovnici.
- Vestavěné RTC, slot pro TF karty, bzučák a programovatelná RGB LED dioda.

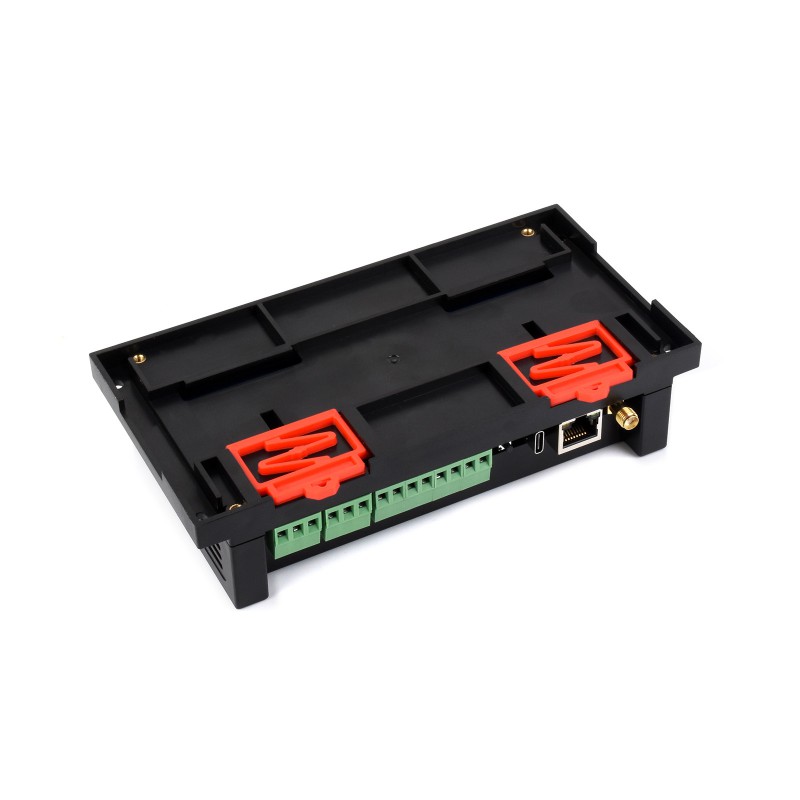

- Ochranné pouzdro s montáží na standardní DIN lištu.
Izolované digitální vstupy a výstupy
Kontrolér nabízí 8 vstupních kanálů podporujících aktivní a pasivní signály (PNP/NPN) s plnou optickou izolací. 8 výstupních kanálů typu otevřený kolektor (Open-drain) založených na Darlingtonových tranzistorech umožňuje přímé ovládání relé při zatížení do 500 mA na kanál.

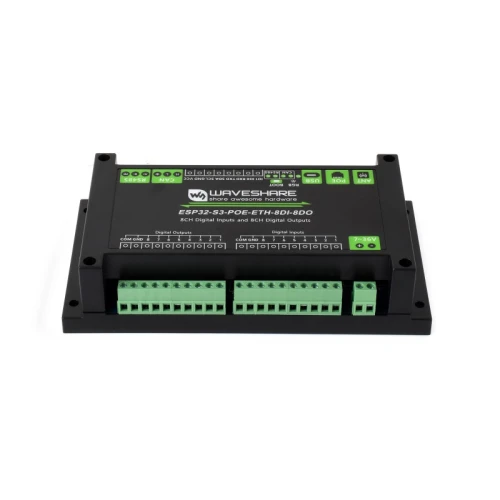

Síťová komunikace a napájení PoE
Díky integrovanému modulu PoE může být zařízení napájeno přímo přes ethernetový kabel. To eliminuje potřebu vedení dodatečných napájecích kabelů, což zjednodušuje instalaci v distribuovaných systémech IoT a automatizaci budov.

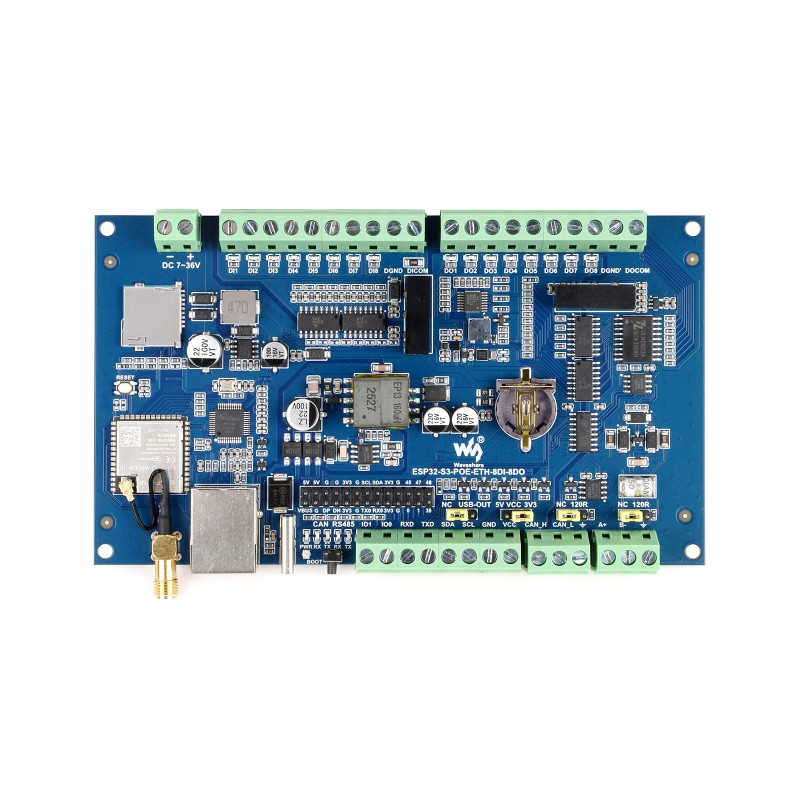

Konstrukce zařízení a komponenty
- ESP32-S3-WROOM-1U-N16R8: Dual-core, 16MB Flash, 8MB PSRAM
- W5500: Ethernetový řadič 10/100 Mbps
- Slot pro TF karty: Úložiště dat a souborů
- Napájecí modul: DC-DC
- Optická izolace: Obousměrná pro vstupy
- CAN transceiver: Izolované komunikační rozhraní
- TVS diody: Přepěťová ochrana
- RS485 transceiver: Izolovaný port Modbus
- Darlingtonovy tranzistory: Výstupy do 500mA
- Bzučák: Zvuková signalizace
- TCA9554PWR: I/O expandér pro výstupy
- Slot pro baterii RTC: Zálohování času (CR1220)
- Terminály DI/DO: Šroubovací svorkovnice vstupů a výstupů
- Ethernetový port: Podpora PoE

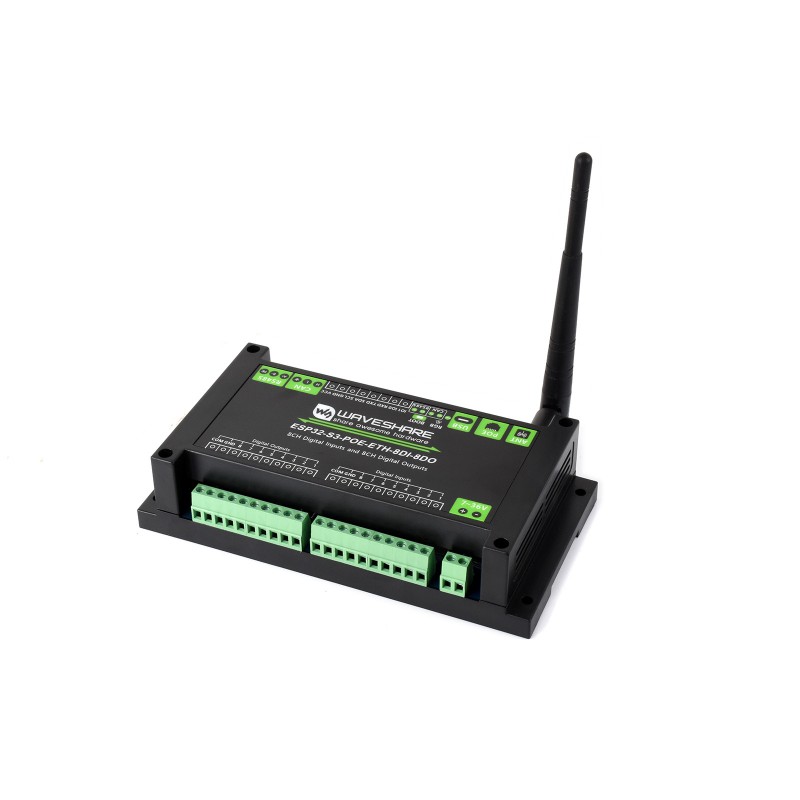

- Externí anténa: SMA konektor pro Wi-Fi/BT
- USB Type-C: Programování a komunikace
- WS2812 RGB LED: Programovatelná stavová dioda
- Tlačítka: BOOT a RESET
- LED indikátory: PWR, RXD, TXD (RS485/CAN)
- Terminál RS485 a CAN: S rezistory 120R (propojky)
- Multifunkční terminál: Výběr logických úrovní
Technická specifikace
- Mikrokontrolér: ESP32-S3 (240 MHz)
- Digitální vstupy: 8 kanálů (5V~36V)
- Digitální výstupy: 8 kanálů (5V~40V, 500mA)
- Ethernet: 10/100M, PoE IEEE 802.3af
- RS485 / CAN: Izolované, TVS, ESD
- Napájení: 7~36V DC / PoE
- Konektivita: Wi-Fi 2.4GHz, BT 5 (LE)
- Paměť: 16MB Flash, 8MB PSRAM
- Pouzdro: Na DIN lištu
- Rozměry: 175 × 90 × 40 mm
Obsah balení
- Kontrolér ESP32-S3-POE-ETH-8DI-8DO x1
- Anténa 2.4G 4DB SMA x1
- Montážní šroubovák x1
