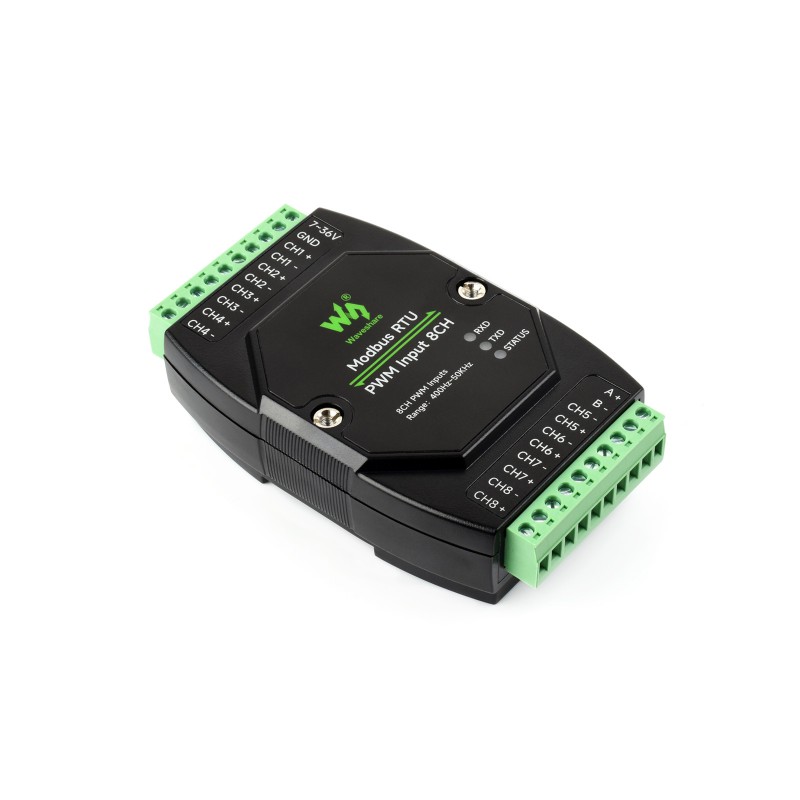

Průmyslový modul PWM vstupů 8-kanálový RS485 Modbus RTU
Průmyslový, 8-kanálový modul PWM vstupů komunikující přes rozhraní RS485 s využitím protokolu Modbus RTU. Zařízení umožňuje přesnou detekci frekvence a pracovního cyklu PWM signálů, přičemž podporuje frekvence od 400 Hz do 50 kHz. Je vybaveno komplexním zabezpečením, včetně galvanického oddělení, polymerové pojistky a TVS diod, což zaručuje stabilní a bezpečný provoz v průmyslových aplikacích.
Hlavní vlastnosti
- Izolované rozhraní RS485 pro akvizici 8-kanálového PWM vstupu.
- Rychlá optočlenová izolace podporující detekci vysokofrekvenčních signálů.
- Konfigurovatelná adresa zařízení (1~255) s možností kaskádového zapojení na sběrnici RS485.
- Široký rozsah napájení 7~36V DC.
- Integrovaná izolace napájení a signálu nevyžadující dodatečné napájení na straně izolovaného terminálu.
- Průmyslové zabezpečení: polymerová pojistka, TVS diody, ochrana ESD a ochrana proti přepětí.
- Vestavěný hardwarový Watchdog zajišťující stabilní a nepřetržitý provoz systému.

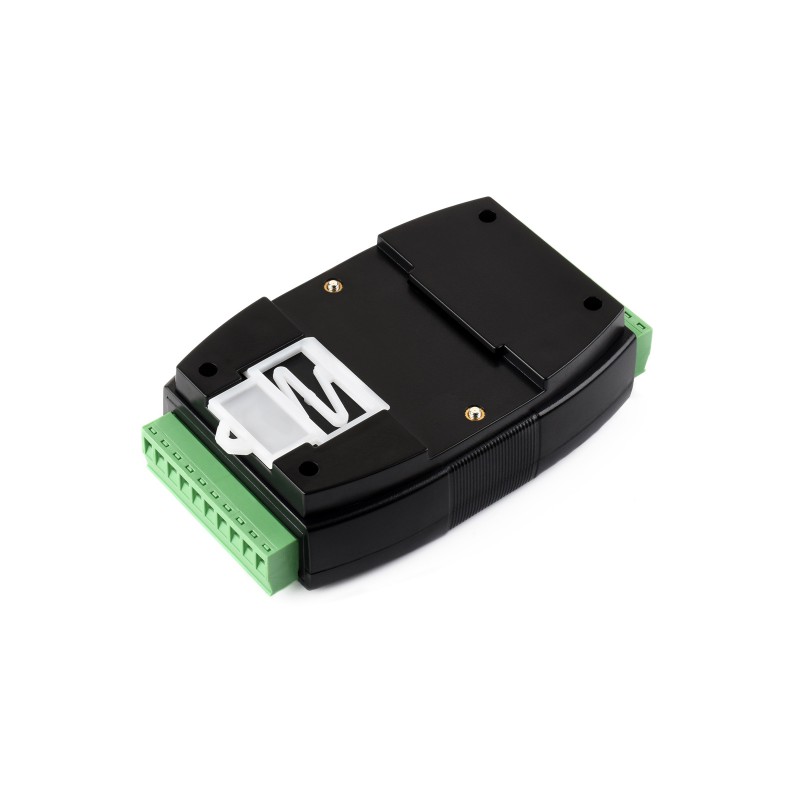

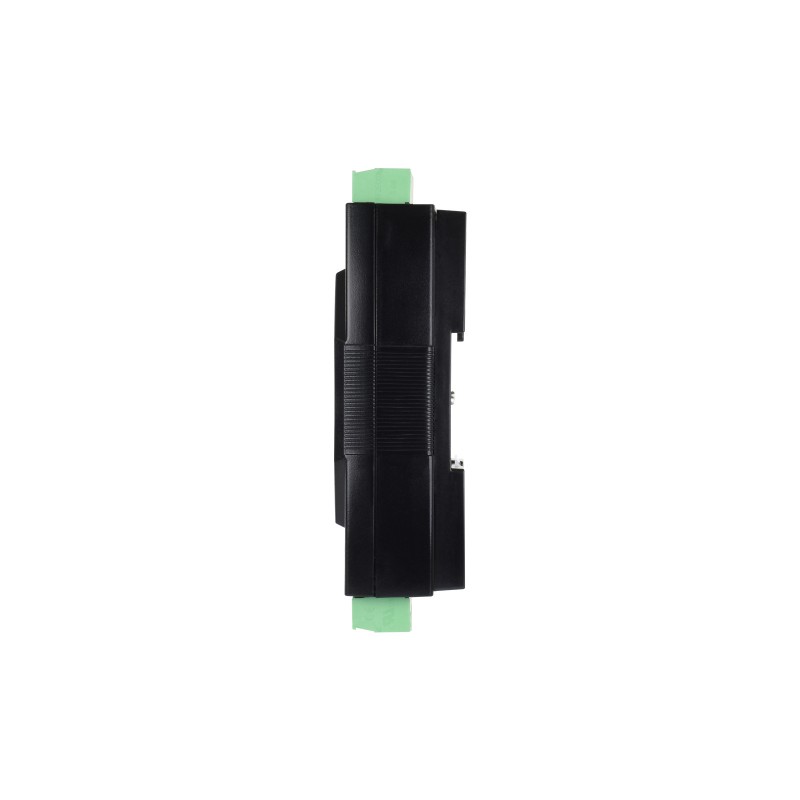

- Kryt s možností snadné montáže na DIN lištu a kaskádového zapojení.

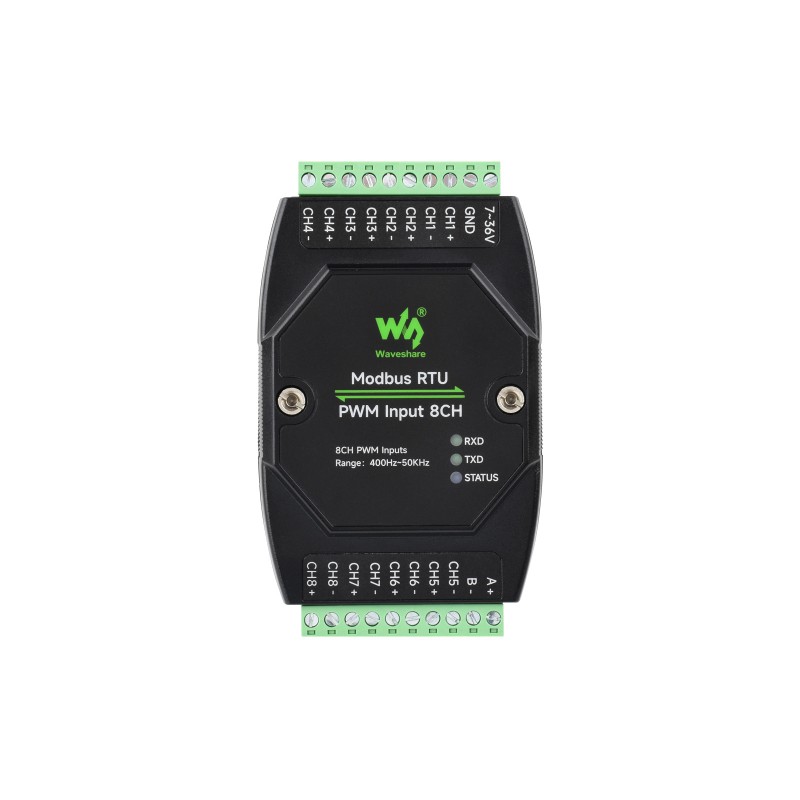

- 3 LED diody informující o stavu MCU a přenosu signálů.
Funkčnost a použití
Hlavním úkolem modulu je sběr signálů ve formě PWM impulsů a jejich zpřístupnění pro čtení v systému master. To probíhá prostřednictvím odesílání příslušných příkazů s použitím protokolu Modbus RTU prostřednictvím sběrnice RS485. Modul se ideálně hodí pro automatizační systémy, čtení z průmyslových senzorů a pokročilé systémy řízení procesů.
Průmyslová izolace a zabezpečení
Na desce je implementována dvojitá izolace napájení a signálu pro komunikaci RS485. To zajišťuje vysokou úroveň spolehlivosti a velmi vysokou odolnost vůči elektromagnetickému rušení v náročném prostředí. Vestavěné TVS diody (Transient Voltage Suppressor) účinně potlačují napěťové špičky a přechodové jevy v obvodu, čímž chrání systém před atmosférickými výboji a elektrostatickými výboji (ESD). Naopak polymerová PTC pojistka a ochranné diody zajišťují odolnost vůči nadproudu a přepětí, čímž stabilizují odběr proudu a výstupní napětí.
Technická specifikace
- Komunikační rozhraní: RS485
- Přenosová rychlost (Baud rate): 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000 bps
- Výchozí formát komunikace: 9600, N, 8, 1
- Protokol: Standardní Modbus RTU
- Napájecí napětí: DC 7~36V
- Napětí impulsního vstupu: 3.3V ~ 30V
- Rozsah detekce frekvence: 400Hz ~ 50kHz
- Rozlišení frekvence: 0.01Hz
- Přesnost frekvence: 5‰
- Rozsah detekce pracovního cyklu (Duty Cycle): 0 ~ 100%
- Rozlišení pracovního cyklu: 0.01%
- Přesnost pracovního cyklu: 5‰
Obsah balení

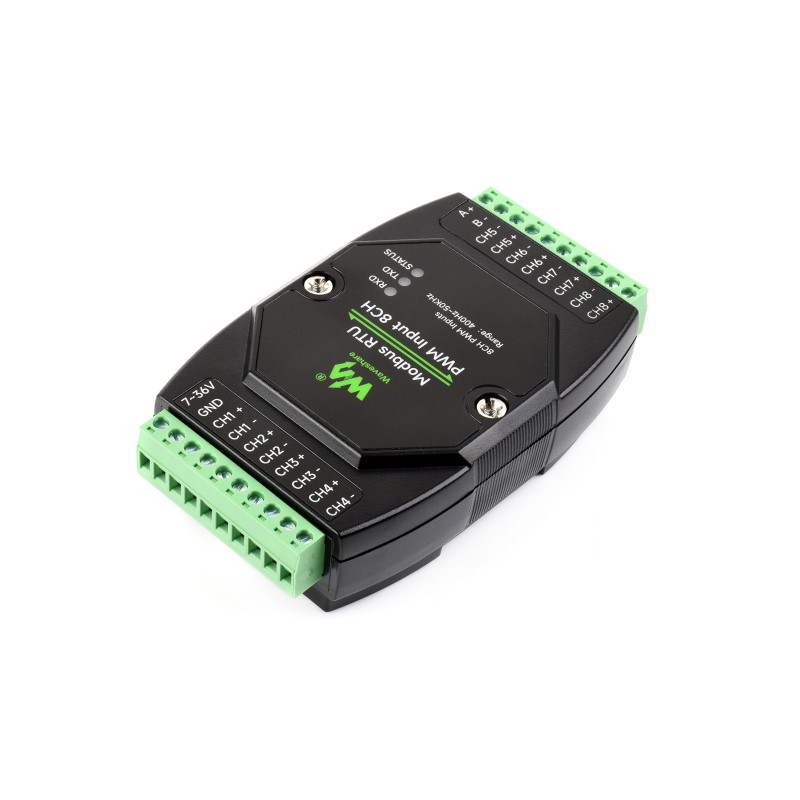

- Modul Modbus RTU PWM Input 8CH
- Adaptér terminálu pro snadné připojení napájení
- Šroubovák usnadňující montáž
