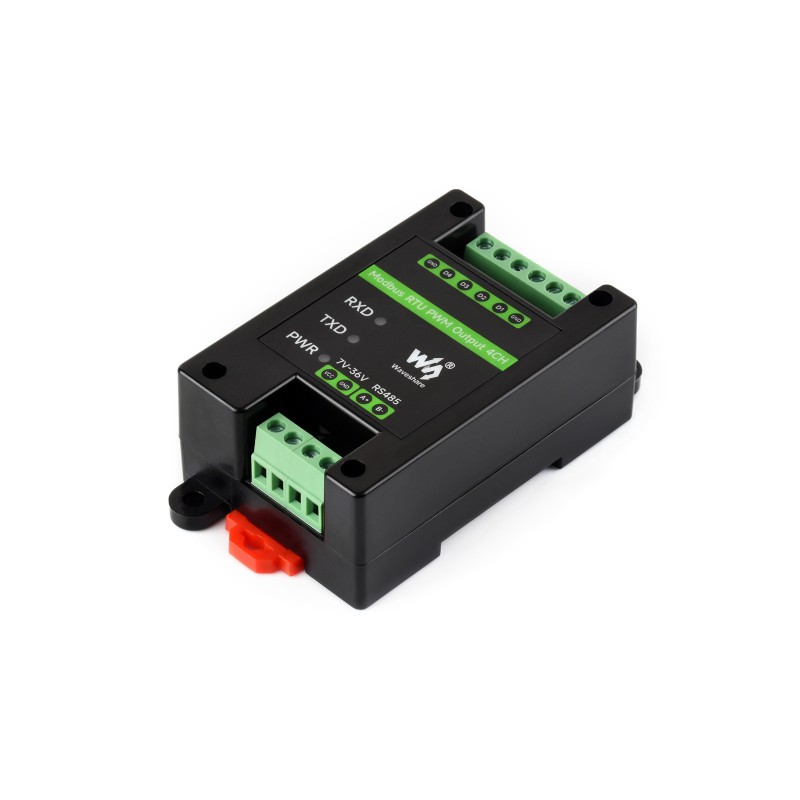

Průmyslový výstupní modul 4-CH PWM RS485 Modbus RTU
Průmyslový výstupní modul nabízející 4 nezávislé PWM kanály s nastavitelnou frekvencí a pracovním cyklem, ovládané přes rozhraní RS485 pomocí protokolu Modbus RTU. Zařízení bylo navrženo pro náročná průmyslová prostředí, disponuje dvojitou izolací (napájení a signálu) a vestavěnými ochranami, přičemž celek je uzavřen v pouzdře přizpůsobeném pro montáž na DIN lištu.
Hlavní vlastnosti:
- 4 výstupní PWM kanály s nezávislou regulací frekvence a pracovního cyklu.
- Komunikace přes izolované rozhraní RS485 s využitím standardního protokolu Modbus RTU.
- Výstupy izolované pomocí rychlých optočlenů, s možností změny výstupního napětí (3.3V nebo 5V) pomocí vnitřní propojky.
- Konfigurovatelná adresa zařízení (1~255) umožňující kaskádové propojení mnoha modulů na sběrnici RS485.
- Široký rozsah napájecího napětí (7~36V DC) díky vestavěnému stabilizátoru.
- Dvojitá izolace: unibody pro napájení a magnetická pro signál, zajišťující vysokou odolnost proti rušení.
- Vestavěné ochrany: polymerová pojistka (resetovatelná), TVS diody, ochrana proti přepětí, elektrostatickým výbojům a nadproudu.
- Hardwarový watchdog zaručující stabilní provoz bez zamrzání.
- Kompaktní pouzdro přizpůsobené pro montáž na standardní DIN lištu.
- Tři LED diody signalizující stav napájení a vysílání i přijímání signálu.
Základní funkčnost
Zařízení umožňuje odesílání příkazů v protokolu Modbus RTU prostřednictvím sběrnice RS485, což umožňuje přesné generování a ovládání výstupních PWM signálů.
Průmyslová izolace a ochrany

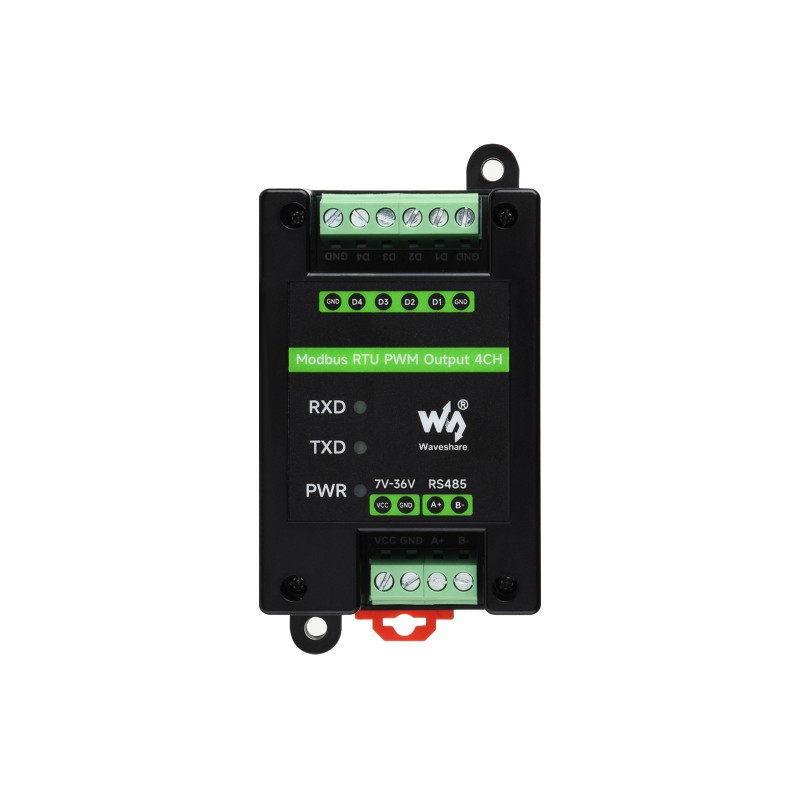

Modul má integrovanou dvojitou izolaci napájení a signálu pro komunikaci RS485, zajišťující stabilní izolační napětí a silnou ochranu proti rušení. Vestavěné TVS diody účinně tlumí přepětí a krátkodobé napěťové špičky. Zařízení je chráněno proti ESD výbojům. Použití polymerové pojistky a ochranných diod zaručuje stabilní proudové parametry, což činí modul ideální volbou pro přísné průmyslové aplikace.
Schéma zapojení

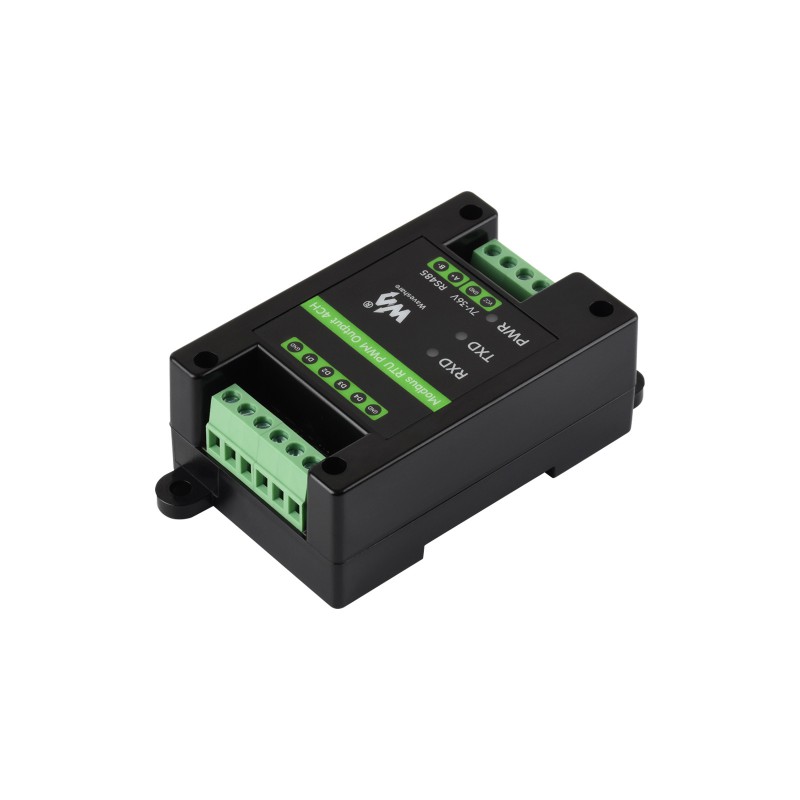

Terminály od D1 do D4 jsou výstupní konektory PWM signálu, zatímco GND představuje napájecí zem. Rozsah výstupní PWM frekvence činí od 1 Hz do 200 kHz. Pro propojení zařízení s počítačem nebo nadřazeným řídicím systémem je třeba použít převodník RS485 a propojit signály vodiči: A na A a B na B.
Konfigurace adresy
Modul nemá hardwarové DIP přepínače pro konfiguraci. Adresa zařízení (slave address) se přiděluje výhradně softwarově, pomocí příslušných konfiguračních příkazů odesílaných přes sběrnici.

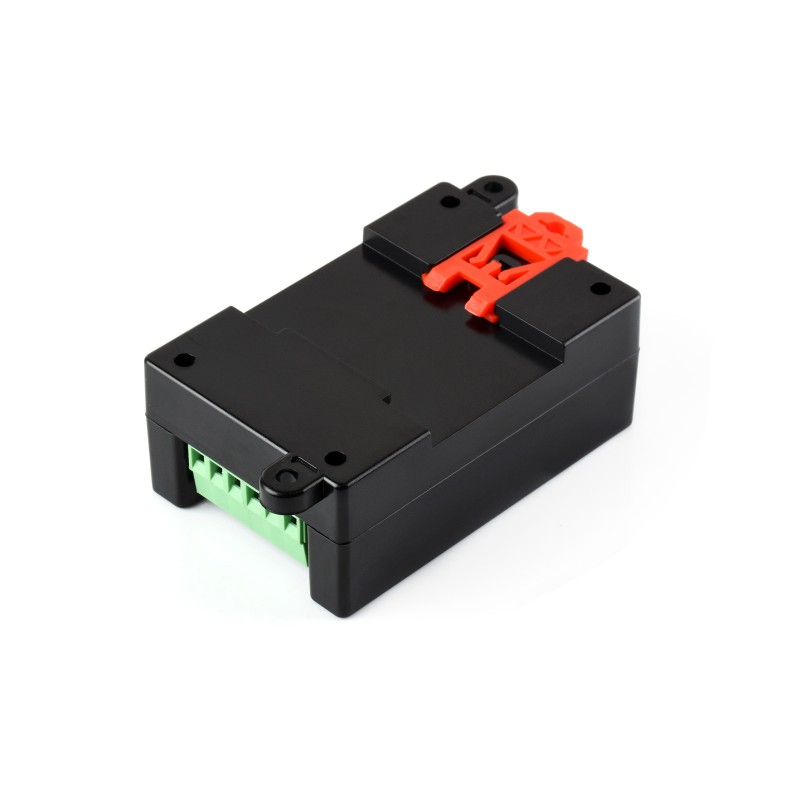

Rozměry
Technická specifikace
- Komunikační rozhraní: RS485
- Přenosová rychlost (Baud rate): 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000 bps
- Výchozí formát komunikace: 9600, N, 8, 1
- Protokol: Standardní Modbus RTU
- Napájecí napětí: DC 7~36V
- Výstupní napětí: Výchozí 3.3V (možnost změny na 5V pomocí propojky)
- Výstupní proud: Úroveň signálu, < 30mA
- Frekvence impulsů: 1Hz ~ 200KHz
- Rozlišení frekvence: 0.01Hz
- Přesnost frekvence: 5‰
- Pracovní cyklus (Duty Cycle): 0 ~ 100%
- Rozlišení pracovního cyklu: 0.01%
- Přesnost pracovního cyklu: 5‰ (1Hz ~ 50kHz), 1% (50kHz ~ 200kHz)
