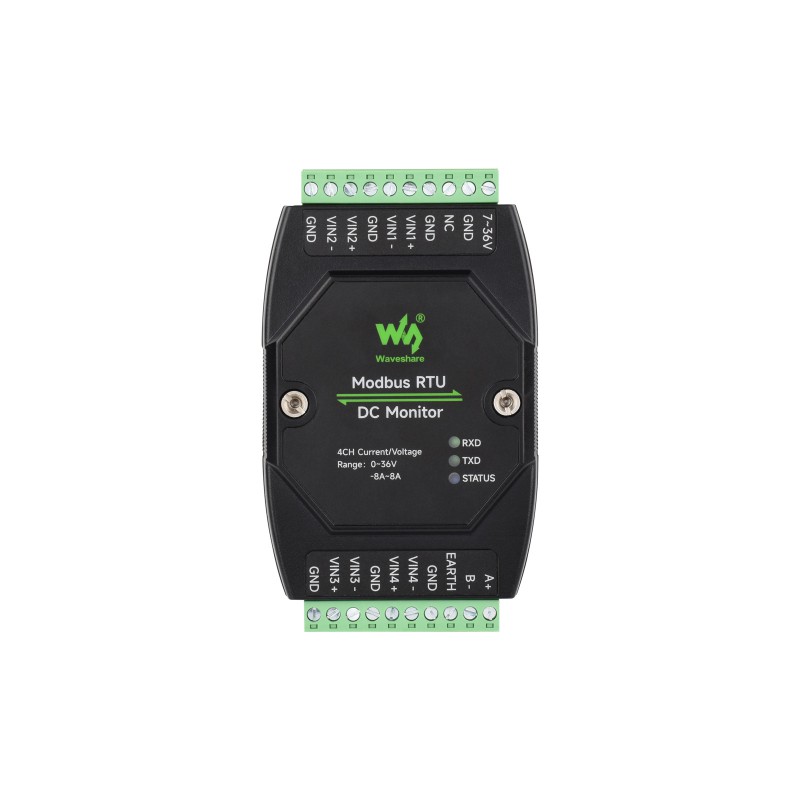

Průmyslový modul pro monitorování stejnosměrného napájení 4-kanálový Modbus RTU RS485
Průmyslový modul pro 4-kanálové monitorování parametrů stejnosměrného (DC) napájení. Zařízení komunikuje pomocí rozhraní RS485 a protokolu Modbus RTU, což umožňuje přesné měření napětí, proudu a výkonu. Disponuje pokročilým zabezpečením, včetně galvanického oddělení napájení, optočlenové izolace a TVS diod, což z něj činí spolehlivé a bezpečné řešení pro náročná průmyslová prostředí.
Hlavní vlastnosti:
- 4-kanálové, nezávislé měření napětí (do 36 V), proudu (do ±8 A) a výkonu.
- Vysoká přesnost měření (16-bit) díky měřicímu rezistoru 0.002 Ω s tolerancí 1%.
- Komunikace přes izolované rozhraní RS485 (protokol Modbus RTU) s podporou kaskádování zařízení.
- Konfigurovatelná hardwarová adresa v rozsahu 1~255.
- Široký rozsah napájecího napětí od 7 V do 36 V DC.
- Integrovaná izolace napájení a signálů (optočlenová).
- Hardwarové zabezpečení: resetovatelná pojistka, TVS diody, ochrana proti přepětí a výbojům.
- Kryt přizpůsobený pro standardní montáž na DIN lištu (35 mm).
Princip fungování a rozhraní
Modul podporuje odesílání příkazů Modbus RTU přes sběrnici RS485 za účelem sběru dat z měření. Je vybaven 3 vestavěnými LED diodami, které usnadňují okamžité monitorování stavu mikrokontroléru a stavu vysílání a přijímání signálů.
Zařízení dokáže měřit proud a napětí na čtyřech nezávislých kanálech: (IN1+ IN1-), (IN2+ IN2-), (IN3+ IN3-) a (IN4+ IN4-). Měření proudu je obousměrné (lze také zaměnit vstupy s výstupy) a je založeno na odečtu rozdílu potenciálů na vestavěném rezistoru zapojeném sériově mezi INx+ a INx-.
Důležité upozornění: V případě měření signálů z různých zdrojů napájení je bezpodmínečně nutné propojit společnou zem (GND). V opačném případě nebude měření napětí sběrnice možné a systém změří pouze rozdílové napětí a proud.

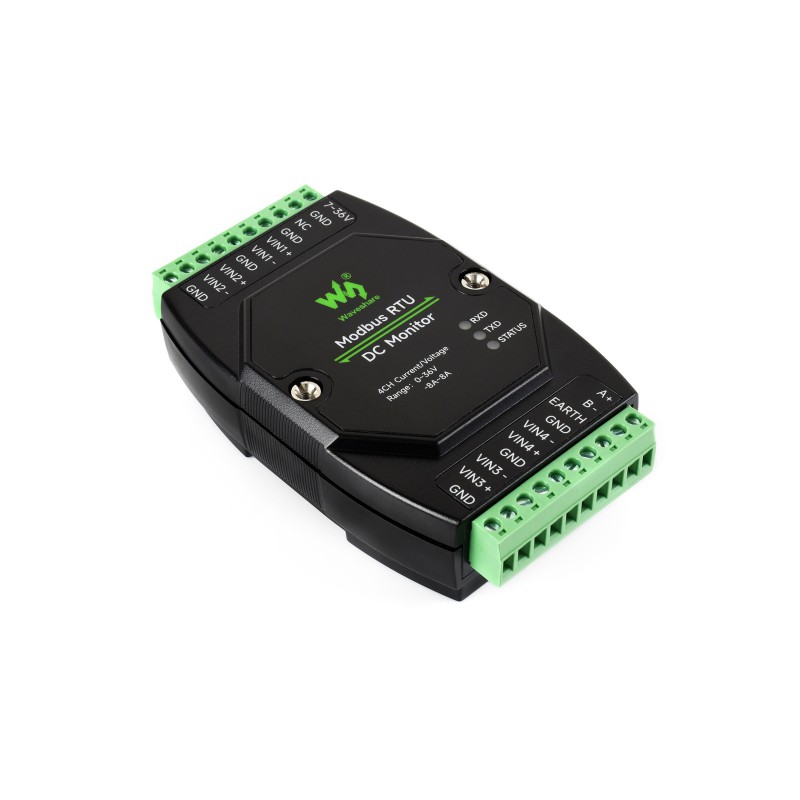

Pohodlná montáž na DIN lištu
Robustní kryt s úchytem rail-mount umožňuje rychlou a bezpečnou montáž na standardní DIN lištu 35 mm. Tato konstrukce usnadňuje implementaci zařízení v profesionálních rozvaděčích a průmyslové automatizaci, přičemž zároveň umožňuje snadné propojování dalších modulů.

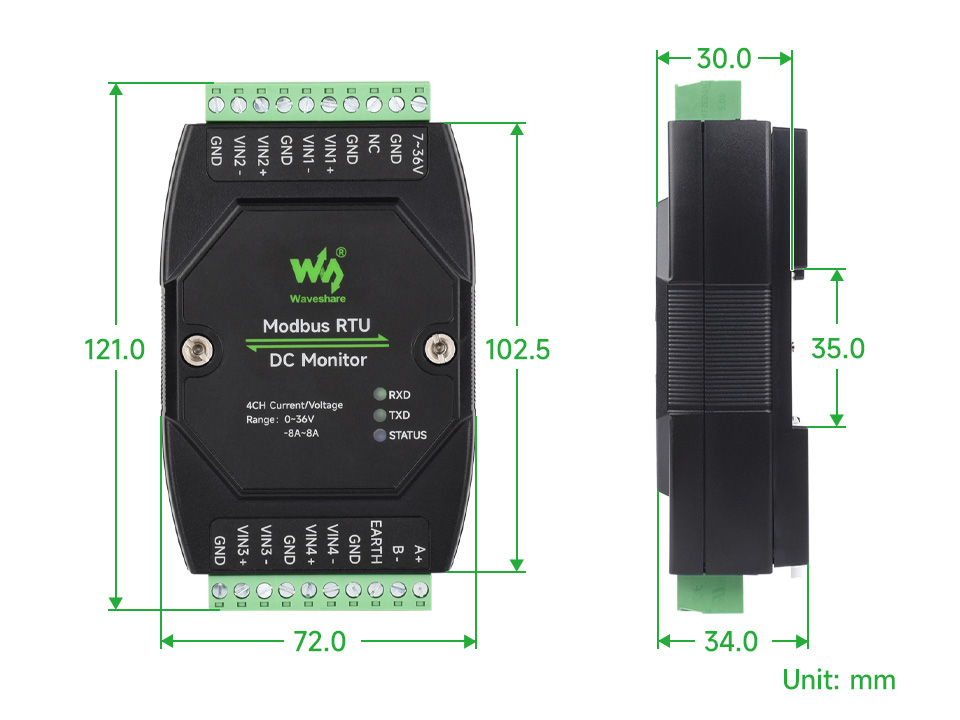

Rozměry
Technická specifikace
- Komunikační rozhraní: RS485
- Protokol: Standardní Modbus RTU
- Přenosová rychlost (Baud rate): 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000 bps
- Výchozí formát komunikace: 9600, N, 8, 1
- Napájecí napětí: DC 7 ~ 36 V
- Měřicí rezistor proudu (bočník): 0.002 Ω, tolerance 1%
- Rozsah měření napětí: 0 ~ 36 V
- Rozsah měření proudu: ±8 A
- Rozlišení měření: 0.8 mA
Obsah sady
- Modul Modbus RTU DC Monitor - 1 ks
- Svorkový adaptér pro napájení - 1 ks
- Šroubovák - 1 ks
