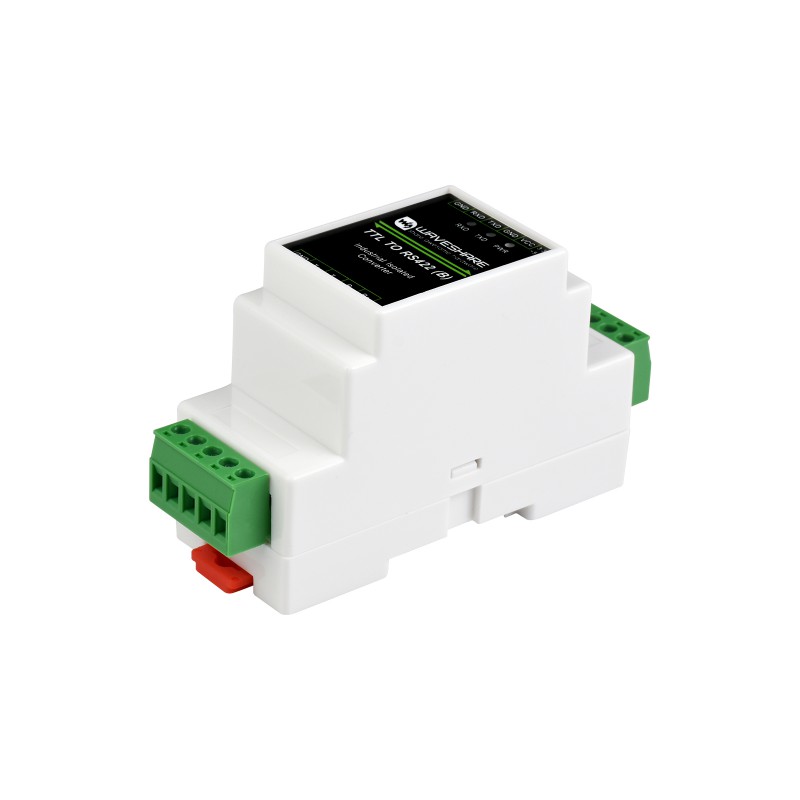

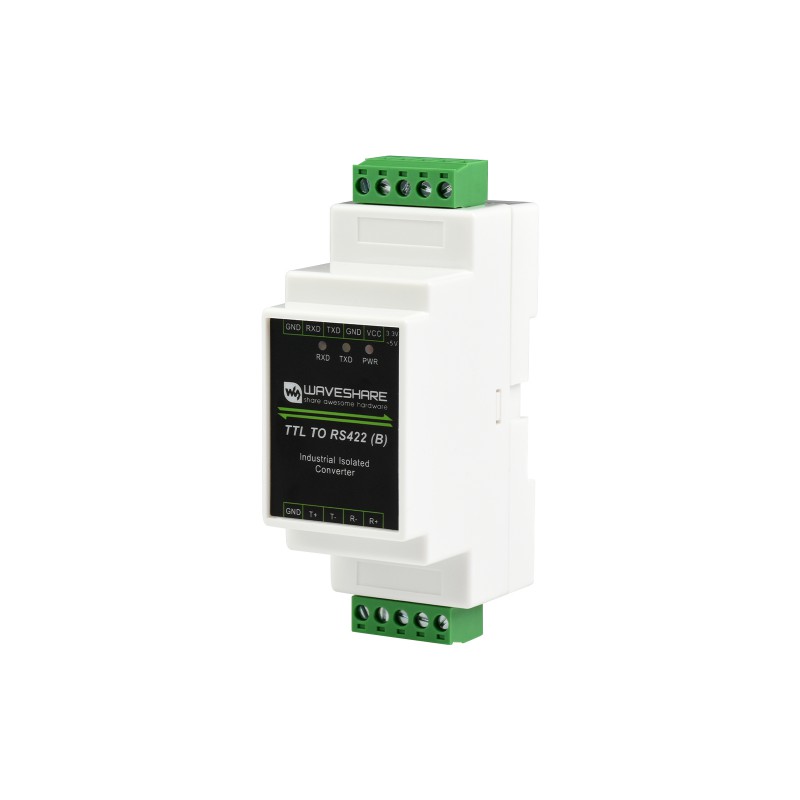

Průmyslový převodník TTL na RS422 - galvanické oddělení - DIN lišta
Špičkový průmyslový převodník signálu TTL na diferenciální signál RS422, podporující plně duplexní komunikaci. Zařízení je vybaveno plným galvanickým oddělením (napájení a signálu) a pokročilými ochrannými systémy, což zajišťuje stabilní přenos dat a vysokou odolnost proti rušení v průmyslovém prostředí.
Hlavní vlastnosti:
- Konverze signálu TTL na vyvážený diferenciální signál RS422.
- Plné galvanické oddělení napájení a digitálních signálů.
- Kompatibilita s logickými úrovněmi TTL 3.3V a 5V.
- Vestavěné ochrany: TVS, resetovatelná pojistka a ochranné diody.
- Ochrana proti přepětí a ESD výbojům do 15kV na portu RS422.
- Vestavěný zakončovací rezistor 120R aktivovaný pomocí propojky.

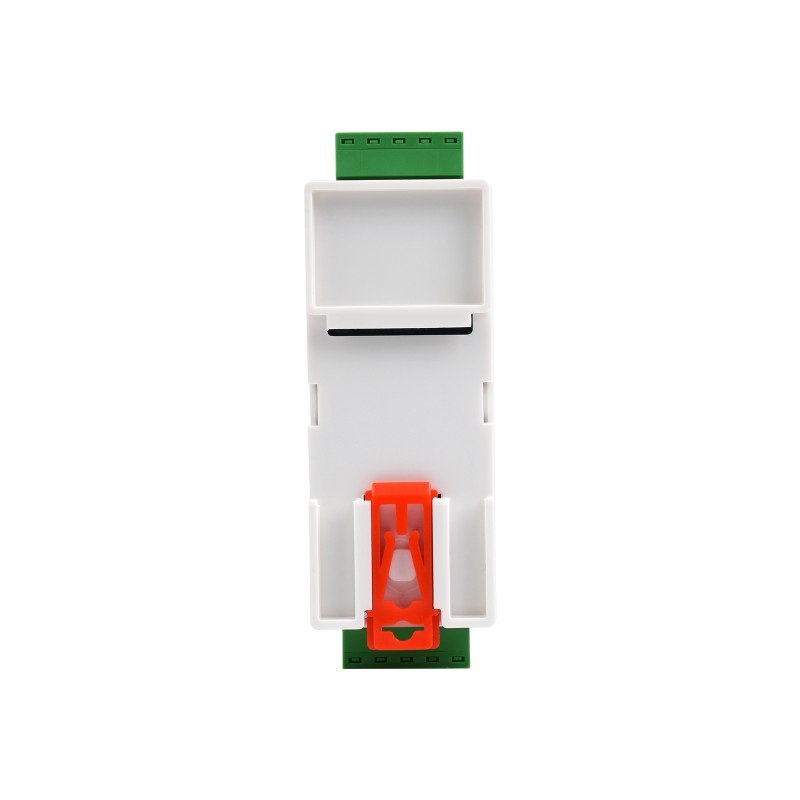

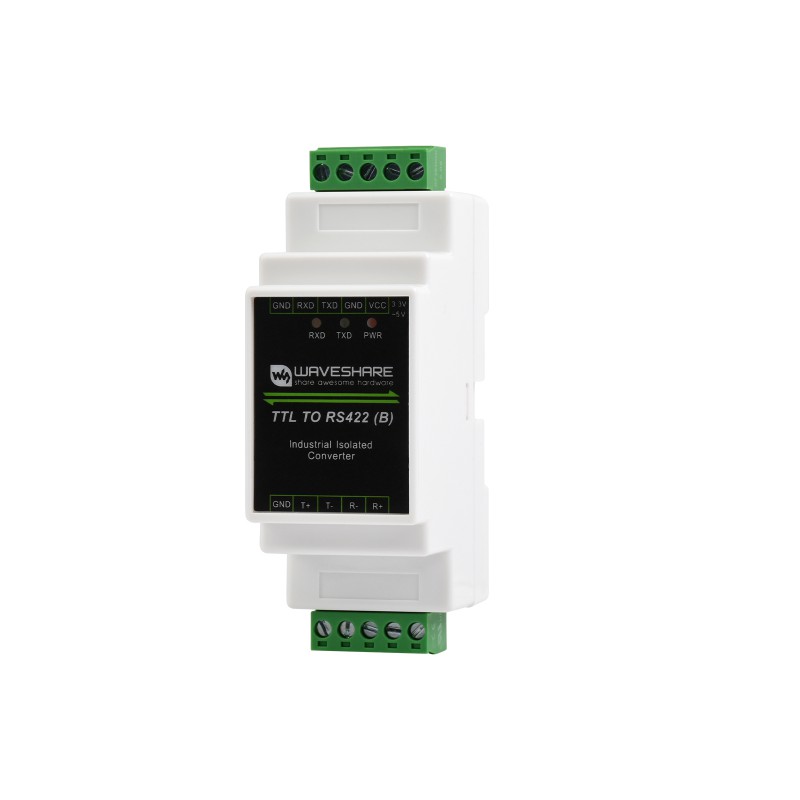

- Průmyslové pouzdro ABS přizpůsobené pro montáž na DIN lištu 35 mm.
- Podpora přenosu na vzdálenost do 1,2 km v režimu plného duplexu.
Funkce a použití
Hlavním úkolem zařízení je konverze signálu TTL na diferenciální standard RS422, což umožňuje zvýšení dosahu přenosu a budování vícebodových sítí. V režimu RS422 je možné připojit až 256 uzlů (při větším počtu než 16 se doporučuje použití zesilovačů signálu).

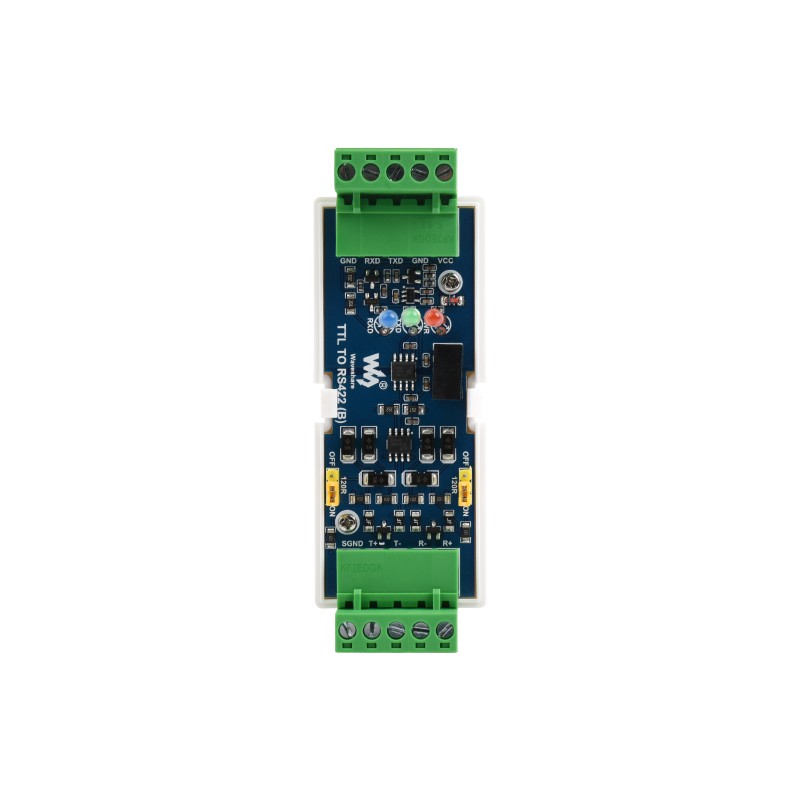

Popis vývodů (Rozhraní)
| Horní konektory (TTL) | Spodní konektory (RS422) | ||
|---|---|---|---|
| VCC | Napájení DC 3.3V ~ 5V | R+ | Příjem diferenciálního signálu (+) |
| GND | Zem napájení | R- | Příjem diferenciálního signálu (-) |
| TXD | Vysílání dat TTL | T- | Vysílání diferenciálního signálu (-) |
| RXD | Příjem dat TTL | T+ | Vysílání diferenciálního signálu (+) |
| GND | Zem signálu TTL | GND | Zem signálu RS422 |
Technická specifikace
- Typ produktu: Izolovaný převodník TTL na RS422
- Napájení: 3.3V ~ 5V
- Zabezpečení napájení: Přepěťová ochrana, ochrana proti přepólování
- Vzdálenost přenosu TTL: do 10 m
- Vzdálenost přenosu RS422: do 1.2 km
- Pracovní režim: Full Duplex
- Ochrana RS422: Surge-suppress, 15kV ESD
- Zakončovací rezistor: 120R (konfigurovatelný propojkou)
- Pouzdro: ABS, montáž na DIN lištu 35 mm

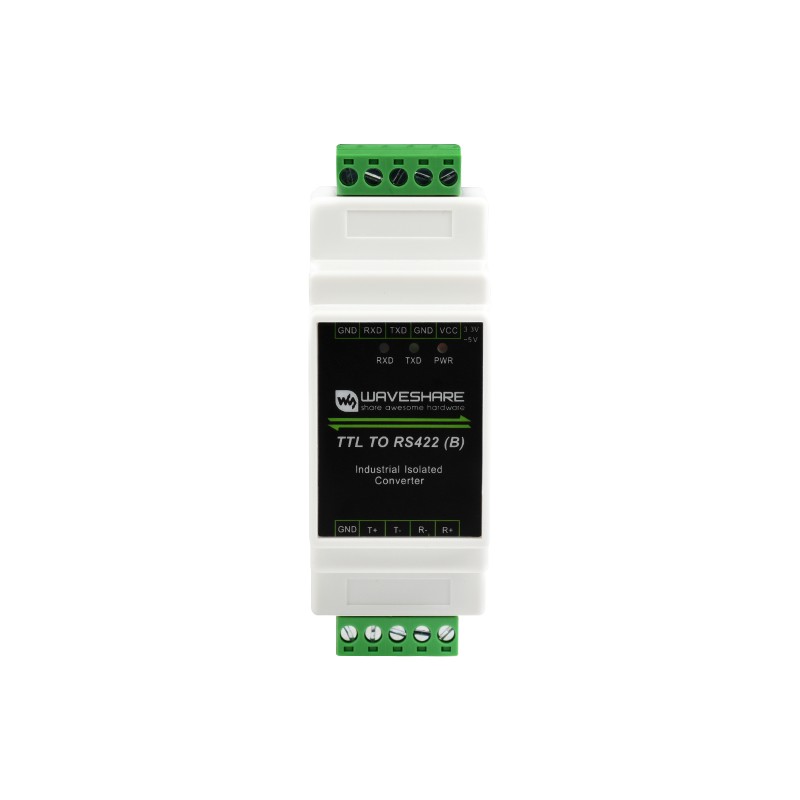

- Rozměry: 106.0 × 58.6 × 36.0 mm
Obsah balení
- Převodník TTL TO RS422 (B) x1
- Malý šroubovák x1
