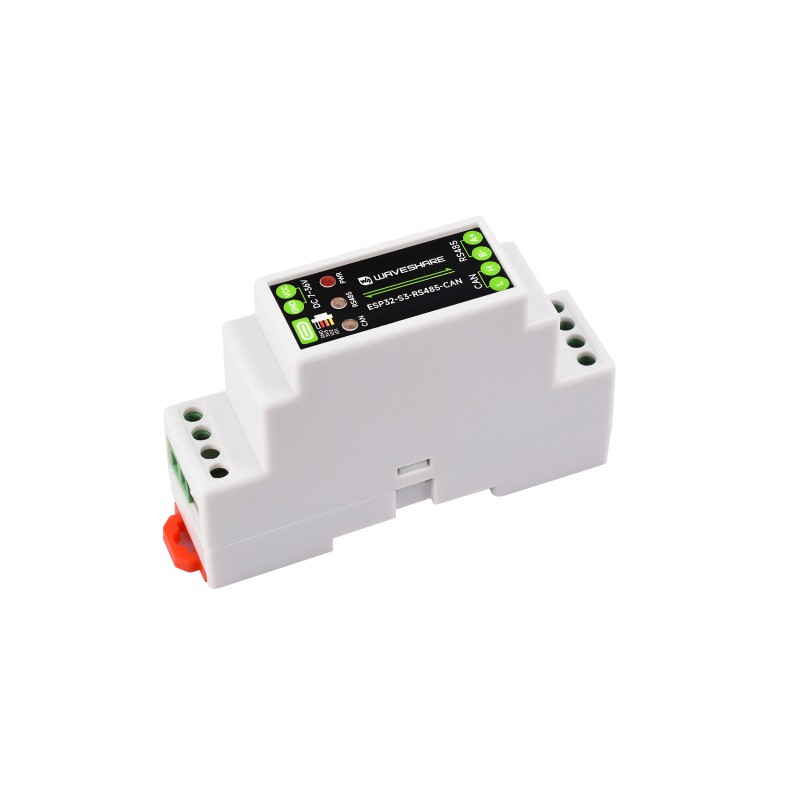

Průmyslová deska ESP32-S3 s RS485 a CAN - Wi-Fi, Bluetooth, DIN lišta
Průmyslový kontrolér založený na čipu ESP32-S3, nabízející izolovaná rozhraní RS485 a CAN a konektivitu Wi-Fi a Bluetooth 5 (LE). Vybaven širokým rozsahem napájení 7-36V, vestavěným obvodem RTC a sadou ochran, ideálně se hodí do náročných podmínek průmyslové automatizace a IoT.
Hlavní vlastnosti:
- Procesor ESP32-S3 Xtensa 32-bit LX7 dual-core s taktem do 240 MHz.
- Bezdrátová konektivita 2.4GHz Wi-Fi a Bluetooth 5 (LE).
- Izolované rozhraní RS485 s automatickým řízením směru toku dat.
- Izolované rozhraní CAN s ochranami TVS a ESD.
- Široký rozsah napájecího napětí od 7V do 36V DC přes šroubovací svorkovnici.
- Vestavěný obvod RTC PCF85063 pro úkoly vyžadující časový harmonogram.
- Plná digitální izolace a izolace napájení pro stabilní provoz bez rušení.
- Průmyslové ochrany: TVS diody, přepěťová ochrana a ESD.

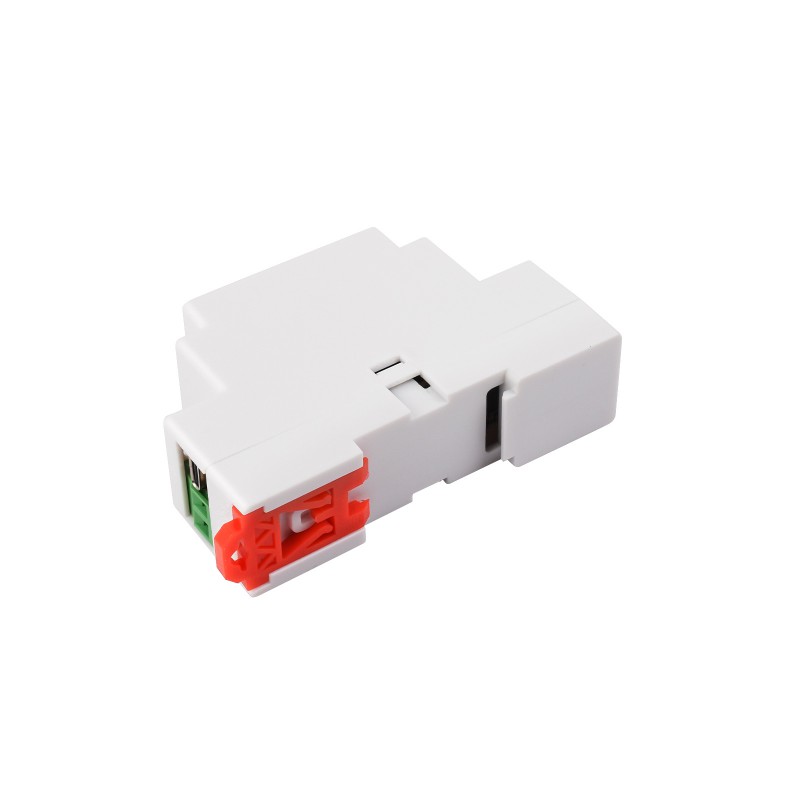

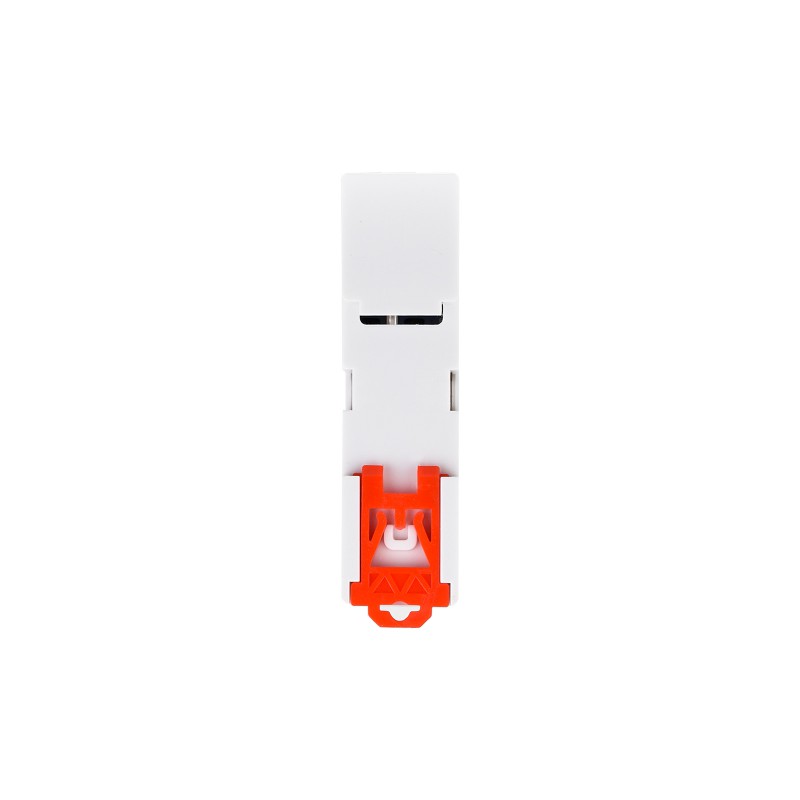

- Ochranné pouzdro s možností montáže na standardní DIN lištu.
- LED indikátory provozního stavu pro napájení a přenos RS485 a CAN.
Víceúrovňová izolace a ochrana obvodů
Kontrolér byl navržen pro práci v náročných podmínkách prostředí. Integrovaná galvanická izolace odděluje řídicí signály od vnějšího rušení a TVS diody chrání obvod před náhlými napěťovými špičkami a elektrostatickými výboji, čímž zajišťují dlouhou životnost zařízení.

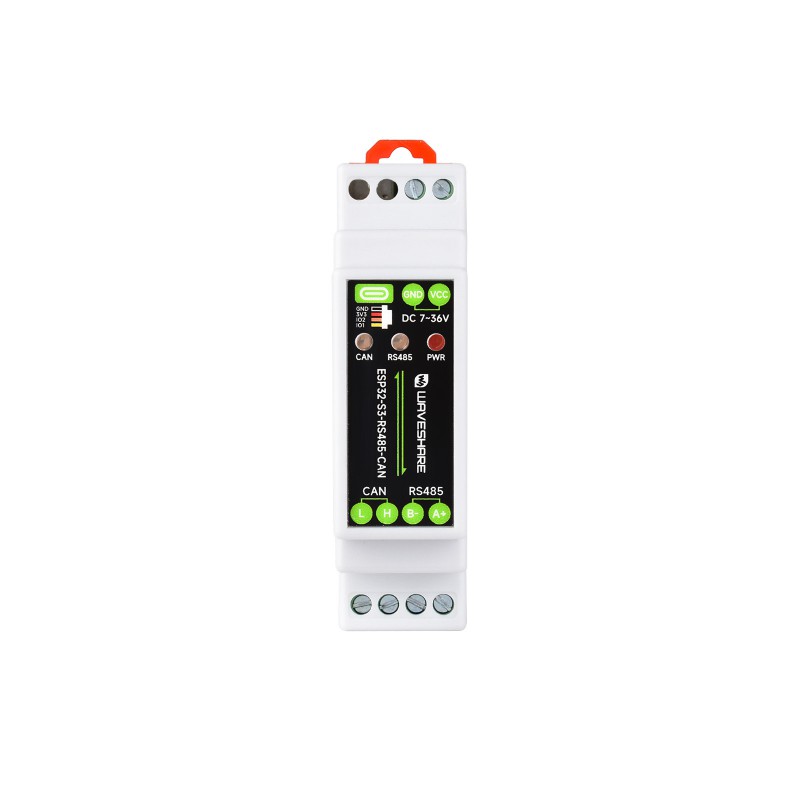

Popis rozhraní a terminálů
Zařízení nabízí pohodlné šroubovací svorky pro komunikaci RS485 a CAN a napájení. Port USB Type-C navíc umožňuje rychlé programování a diagnostiku obvodu.
Konstrukce desky a komponenty
- ESP32-S3: Procesor 240MHz, Wi-Fi/BLE
- Modul DC-DC: Stabilní napájení 3.3V 2A
- Konektor pinheader: Rozšíření 2.0mm
- Napájecí terminál: Vstup 7–36V DC
- Port USB Type-C: Programování a napájení
- Konektor RTC: Pro záložní baterii
- Keramická anténa: Wi-Fi/BT
- Konektor IPEX: Pro externí anténu
- Paměť Flash: 16MB
- Digitální izolace: Ochrana signálu
- Transceiver CAN
- LED indikátory: PWR, RS485, CAN
- Tlačítko BOOT
- Tlačítko RESET
- Izolace napájení: Unibody isolation
- Rezistor RS485: Konfigurace 120R
- Rezistor CAN: Konfigurace 120R
- Konektory RS485 a CAN
- Obvod RTC PCF85063
- Obvod napájení DC-DC
- Stabilizátor LDO ME6217C33M5G
- Transceiver RS485
- TVS diody: Ochrana surge
Technická specifikace
- Mikrokontrolér: ESP32-S3R8 Dual-Core
- Taktování: 240 MHz
- Konektivita: Wi-Fi 2.4GHz + BT 5 (LE)
- Napájení: 7-36V DC (terminál) / 5V (USB-C)
- Rozhraní: RS485, CAN (izolované)
- Ochrany: TVS, Surge, ESD
- Obvod RTC: PCF85063
- Pouzdro: Montáž na DIN lištu
- Konektory: Šroubovací (terminal block)
- Rozměry: 91.6 × 23.3 × 58.7 mm

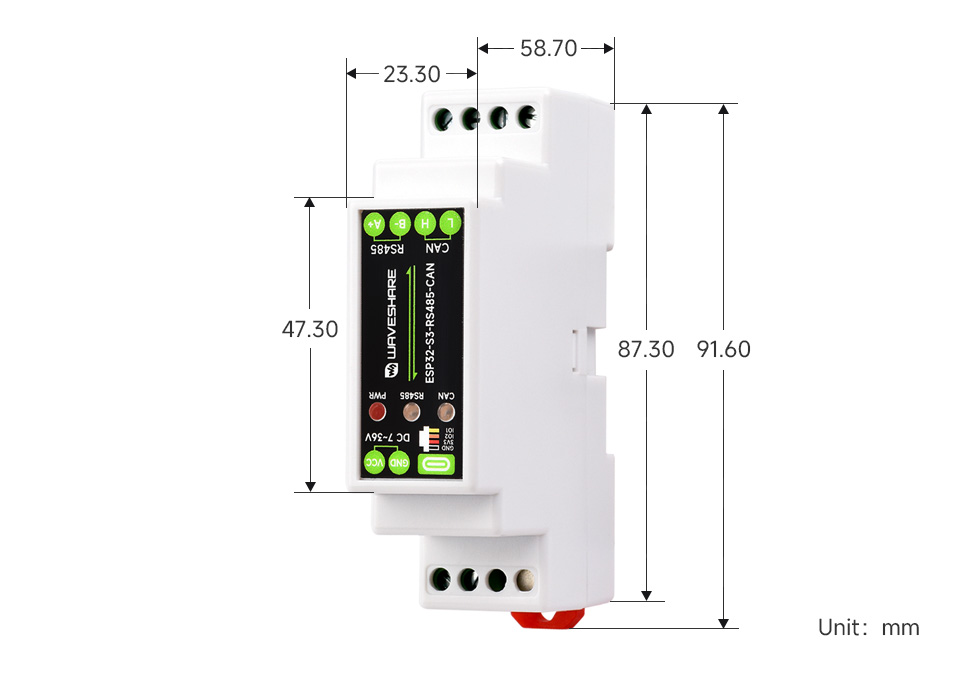

Vnější rozměry
Obsah sady
- Kontrolér ESP32-S3-RS485-CAN x1
- Kabel SH1.0 4PIN (~150mm) x1
- Montážní šroubovák x1
