RP2350 Touch AMOLED 1.8 Vývojová deska 368x448 QSPI IMU RTC USB-C
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable
RP2350-Touch-AMOLED-1.8 - Vývojová deska s AMOLED displejem 1.8" a dotykovým ovládáním
Založeno na mikrokontroléru Raspberry Pi RP2350, vybaveno dotykovým AMOLED displejem 1,8 palce s rozlišením 368 × 448 px. Zařízení nabízí unikátní dvoujádrovou architekturu (Cortex-M33 nebo Hazard3 RISC-V) a bohatou periferii, včetně 6-osého senzoru IMU, obvodu RTC a audio kodeku. Ideálně se hodí pro projekty kompaktních nositelných zařízení typu wearables a interaktivní systémy IoT.
Hlavní vlastnosti:
- Mikrokontrolér RP2350A – stejný, který byl použit v Raspberry Pi Pico 2.
- Unikátní dvoujádrová a duální architektura: podpora dvou jader ARM Cortex-M33 nebo Hazard3 RISC-V.
- Vysoký takt hodin až 150 MHz a 520 KB paměti SRAM a 16 MB vestavěné paměti Flash.
- AMOLED displej 1,8 palce s rozlišením 368 × 448 pixelů a 16,7 mil. barev.
- Kapacitní dotykový panel ovládaný obvodem FT3168 (rozhraní I2C).
- Vestavěný 6-osý senzor IMU (3-osý akcelerometr a 3-osý gyroskop QMI8658).
- Integrovaný obvod správy napájení AXP2101 a nabíječka lithiových akumulátorů.
- Podpora RTC obvodem PCF85063.
- Rozhraní USB 1.1 s podporou režimu Device a Host.
- Programování metodou „přetáhni a pusť“ přes USB (Mass Storage).
- Dedikované černé pouzdro s možností demontáže zadního krytu pro snadnou integraci.
- Nízkoprofilový konektor MX1.25 pro připojení akumulátoru 3.7V.
Pokročilý AMOLED displej
Použitá matice AMOLED je technologie nové generace, která na rozdíl od tradičních LCD obrazovek nabízí přesné řízení světla na úrovni pixelů. To se promítá do vynikající reprodukce barev, hluboké černé (kontrast 100000:1) a širokých pozorovacích úhlů dosahujících 178°.
Parametry obrazovky AMOLED
| Typ panelu | AMOLED | Velikost | 1.8 palce |
|---|---|---|---|
| Rozlišení | 368 × 448 px | Barvy | 16.7M |
| Jas | 350 cd/㎡ | Kontrast | 100000:1 |
| Komunikační rozhraní | QSPI (Obrazovka) / I2C (Dotyk) | Řídicí obvod | SH8601 / FT3168 |

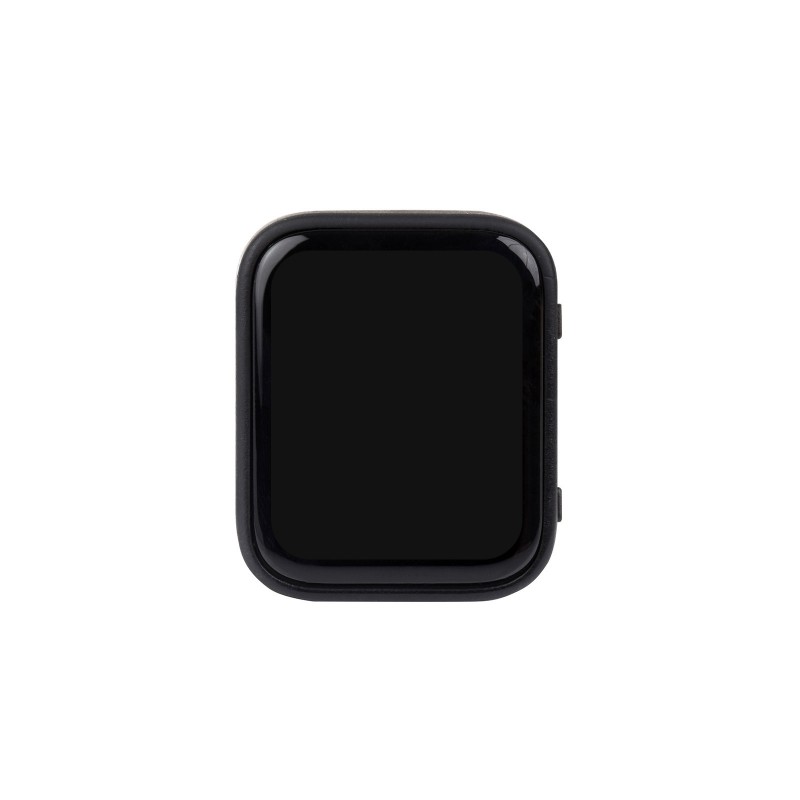

Dedikované pouzdro a unikátní design
Sada obsahuje dedikované černé pouzdro s promyšlenou konstrukcí. Odnímatelný zadní kryt umožňuje rychlý přístup dovnitř, což výrazně usnadňuje montáž modulu do autorských DIY projektů a integraci s jinými systémy.

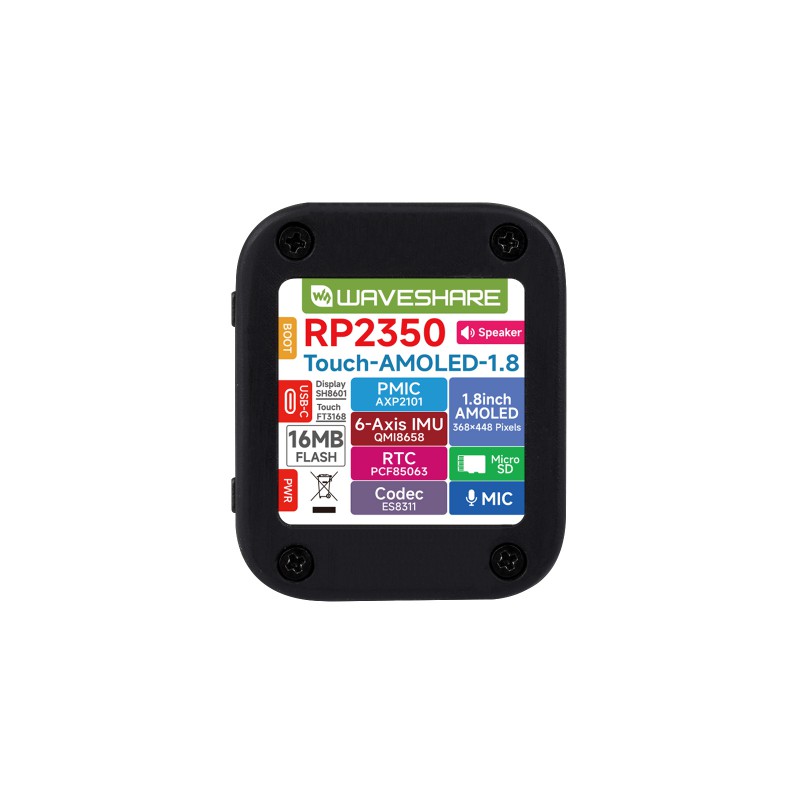

Konstrukce zařízení a komponenty
Modul byl navržen s ohledem na maximální funkčnost v malé formě. Obsahuje dedikované pouzdro s prostorem pro akumulátor, což umožňuje vytvoření plně autonomního zařízení.
- RP2350A – Dvoujádrový mikrokontrolér, až 150 MHz.
- QMI8658 – 6-osý senzor IMU (akcelerometr + gyroskop).
- PCF85063 – Obvod RTC.
- ES8311 – Nízkoenergetický mono audio kodek.
- AXP2101 – Integrovaný obvod správy napájení (PMIC).
- Tlačítko PWR – Systémové napájení a uživatelské funkce.
- Konektor Type-C – Programování a komunikace USB 1.1.
- Tlačítko BOOT – Režim nahrávání softwaru a ladění.
- Reproduktor – Audio výstup.
- Plošky záložní baterie – Zálohování funkcí RTC.
- Konektor MX1.25 – Připojení akumulátoru 3.7V (nabíjení/vybíjení).
- Mikrofon – Audio vstup.
- Slot pro TF kartu – Čtečka paměťových karet micro SD.
- W25Q128JVSIQ – 16MB paměti NOR-Flash.
- NS4150B – Audio výkonový zesilovač.
Rozměry a definice pinů
Obsah sady
- RP2350-Touch-AMOLED-1.8 x1
- Lithiový akumulátor 3.7V MX1.25 x1
