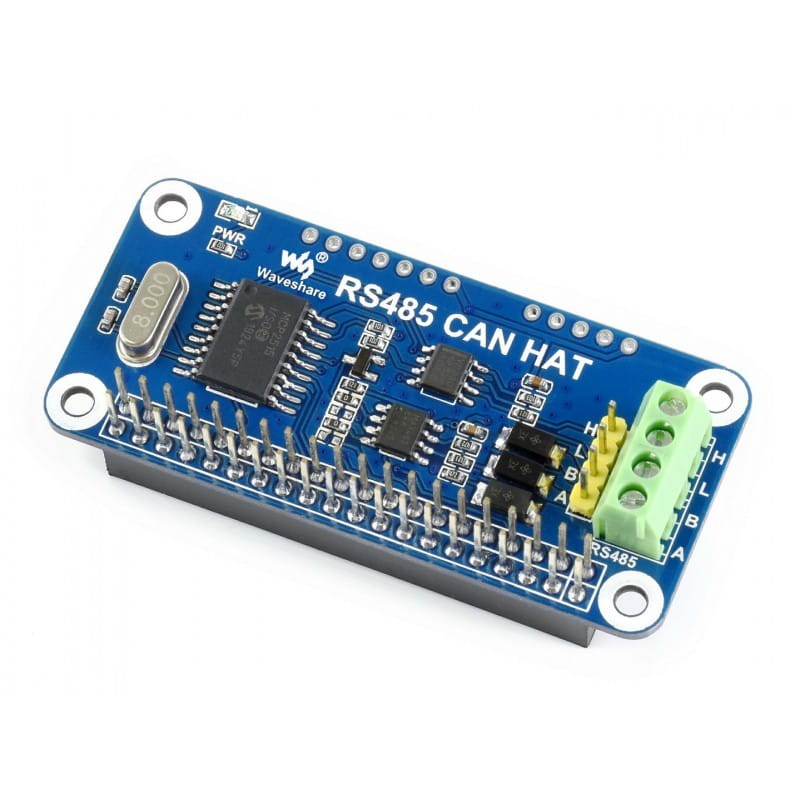

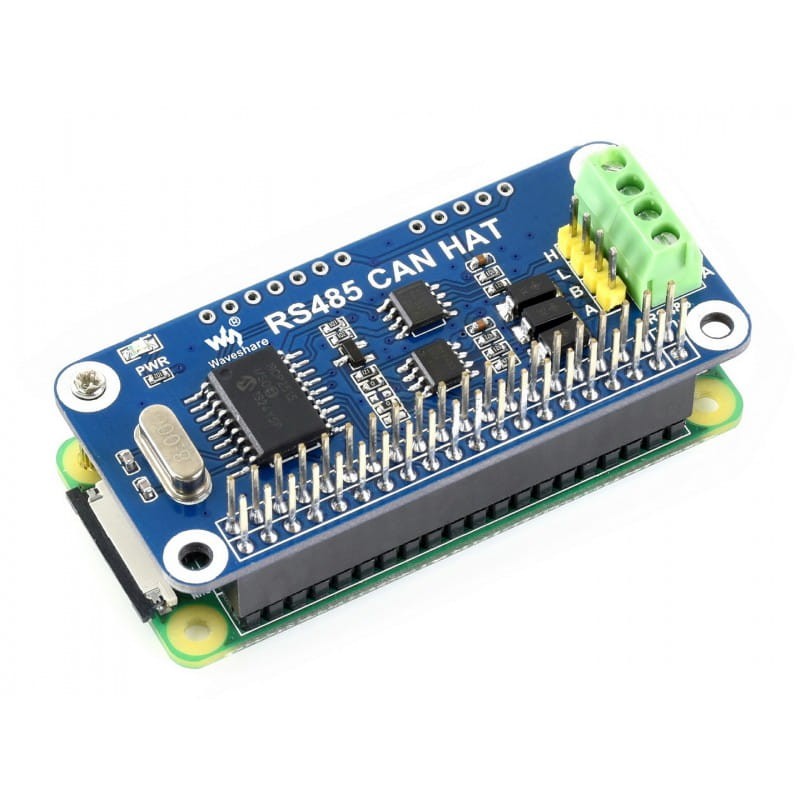

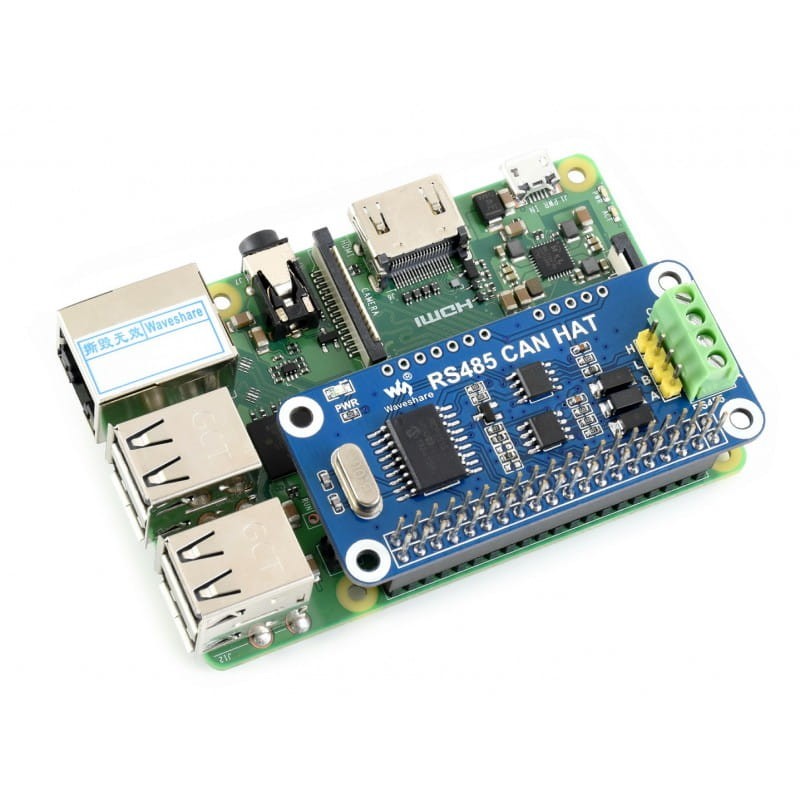

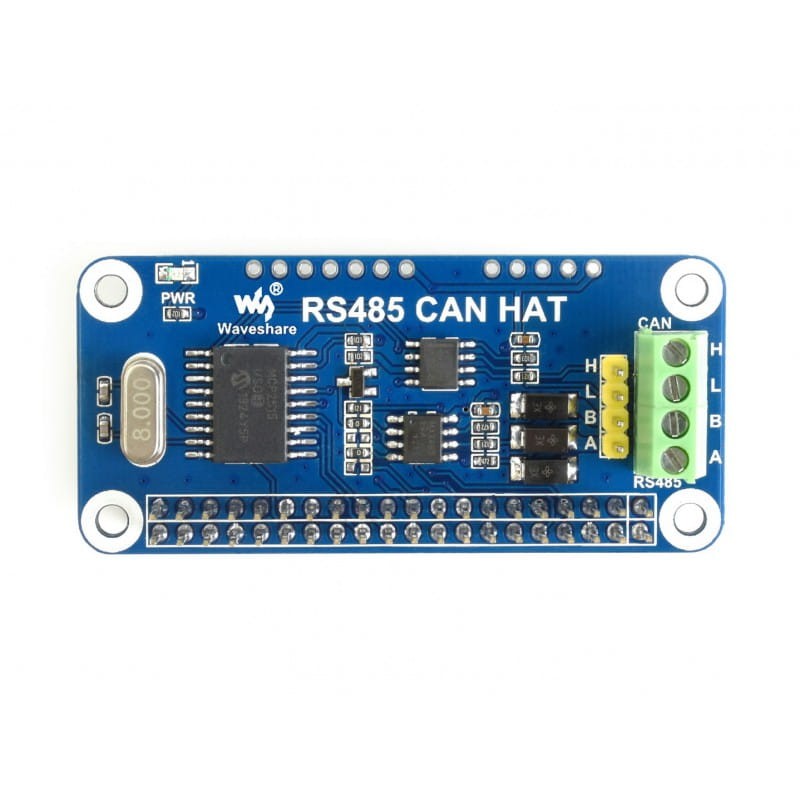

RS485 CAN HAT pro Raspberry Pi
.Popis:
.Modul rozšiřuje možnosti počítače Raspberry Pi o přenos dat na velkou vzdálenost prostřednictvím rozhraní RS485/CAN.
Vlastnosti:
.- Standardní 40pinový konektor GPIO pro Raspberry Pi.
- Funkčnost.
- Funkce CAN, vestavěný řadič MCP2515 CAN s rozhraním SPI, SN65HVD230 funguje jako vysílač/přijímač.
- Funkce CAN.
- Funkce RS485 pod dohledem přes UART, poloduplexní komunikační režim, podpora automatického přepínání TX/RX, SP3485 jako vysílač/přijímač. .
- Modul obsahuje přepěťovou ochranu na straně datového vedení TVS (Transient Voltage Suppressor). .
- Pomocí příslušných pinů je možné pracovat pod jinými řídicími systémy, např. Arduino / STM32 atd. .
- Podrobné pokyny (příklady v wiringPi/python) jsou k dispozici. .
Specifikace:
.- Provozní napětí: 3,3 V
- Řadič CAN: MCP2515 .
- Přijímač CAN: SN65HVD230 .
- 485 transceiver: SP3485 .
- Rozměry: 65 mm x 30 mm .
- Montážní otvory: 3,0 mm

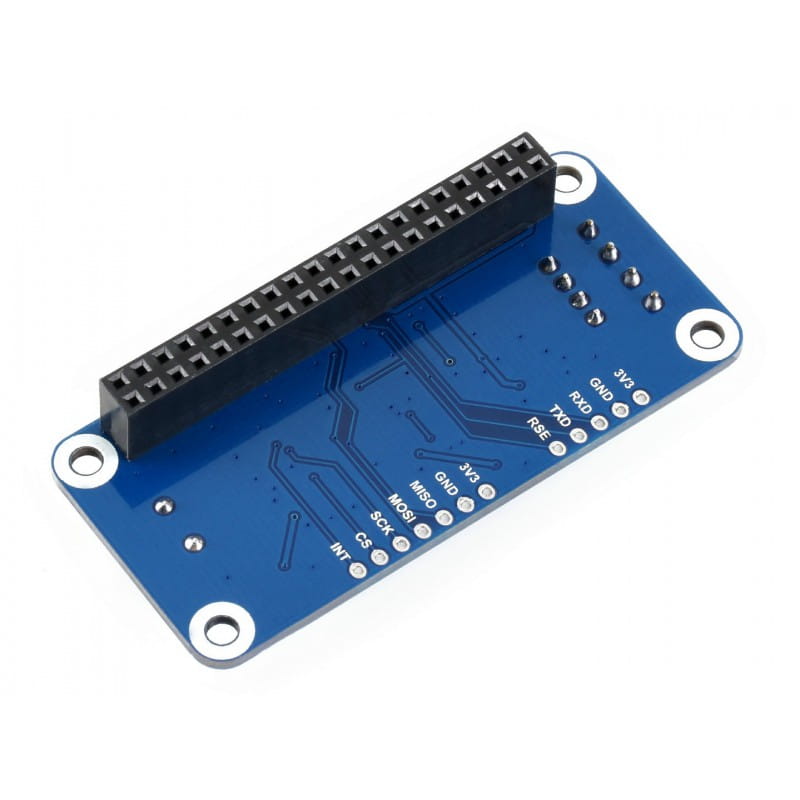

| PIN | Raspberry Pi (BCM) | .POPIS | |
|---|---|---|---|
| 3V3 | 3V3 | 3,3V napájení | .|
| GND | GND | Země | |
| SCK | P11 / SCLK | Vstup hodin SPI | .|
| MOSI | P10 / MOSI | SPI datový vstup | SPI data input | SPI data input |
| MISO | P9 / MISO | SPI datový vstup | Výstup dat SPI | .
| CS | P8 / CE0 | Výběr čipu SPI | Výběr čipu SPI | Datový výstup SPI | Výběr čipu SPI |
| INT | P25 | Výběr čipu SPI | Přerušení |
| RXD | P15 / RXD | Přerušení | .RS485 UART receive | .
| TXD | P14 / TXD | .RS485 UART transmit | .|
| RSE | P4 | RS485 TX/RX CONTROL (POKUD NEPOUŽÍVÁTE AUTOMATICKÉ ŘÍZENÍ SMĚRU DATOVÉHO PROUDU. STATE H -> TX; STATE L -> RX) | .
