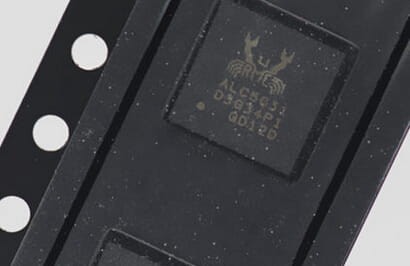

Realtek ALC5631 QFN48

Realtek ALC5631 QFN48 čip nový

I2C +I2S Audio Codec Stereo Class-D Amp Cap-Free Headphone Amp

Kodek ALC5631Q je vysoce výkonný a výkonný kodek I2 S pro přenosná zařízení. Multifunkční konfigurace pro vstupní a výstupní port může být flexibilní pro použití. Diferenciální vstupní režim může účinně potlačit šum společného módu vstupního signálu. A režim single-ended vstupu lze snadno použít pro externí příjmový signál. Díky širokému rozsahu ovládání hlasitosti lze použít pro každou cestu, ať už jde o analogově-digitální cestu, analogově-analogovou cestu nebo digitálně-analogovou cestu. Analogový vstup do analogového výstupu je bypass ADC a DAC, který může zachovat původní výkon na výstupu pro příjmový signál. V tomto režimu bypassu může přejít do režimu velmi nízké spotřeby vypnutím nepoužívaného bloku. Výkonná funkce Auto-Level-Control (ALC) je určena pro přehrávání a záznam. Při přehrávání zachovává stejnou výstupní úroveň při různé vstupní úrovni. A zabraňuje oříznutí výstupního signálu při poklesu výkonu reproduktorů nebo obrovském vstupním signálu. Při nahrávání může účinně snižovat šum na pozadí při nahrávání hlasu. Široký rozsah napájení a nízká spotřeba energie u ALC5631Q jsou vhodné pro přenosná zařízení. ALC5631Q používá také 48-kuličkové pouzdro QFN (6 mm x 6 mm). 2. Funkce Digitálně-analogový převodník s odstupem 100 dBA SNR a -90 dB THD+N Analogově-digitální převodník s odstupem 93 dBA SNR a -88 dB THD+N Stereofonní BTL (Bridge-Tied Load) zesilovač třídy D a s výstupním výkonem 650 mW/Ch (SPKVDD = 3,6 V, THD = 1 %, zátěž 8Ω) Stereofonní sluchátkový výstup a bez DC blokovacích kondenzátorů. (S hnacím výkonem 45 mW/Ch, 3.3V, 16Ω zátěž) 3 analogové diferenciální vstupy a 1 stereofonní jednosměrný vstup Stereofonní diferenciální analogové mikrofonní vstupy s předzesilovači a nízkošumovým mikrofonním zkreslením Diferenciální výstup sluchátkového zesilovače Stereofonní jednosměrný výstupkoncový nebo jeden diferenciální linkový výstup Detekce vložení audio konektoru a detekce přepnutí mikrofonu Řízení napájení a zvýšená úspora energie Podpora flexibilního digitálního 6pásmového ekvalizéru (EQ) Podpora digitálního prostorového zvuku a pseudostereoefektu Detekce nulové hlasitosti a jemné hlasitosti pro potlačení šumu. Vnitřní PLL může přijímat široký rozsah hodinového vstupu Podpora řídicího rozhraní I2 C 24bit/8kHz ~ 192kHz Rozhraní I2 S/PCM pro stereofonní převodník 24bit/8kHz ~ 96kHz Rozhraní I2 S/PCM pro stereofonní ADC Podpora rozšířené funkce automatického řízení úrovně (ALC) pro přehrávání a záznam Podpora digitálního mikrofonního rozhraní QFN-48 (6 mm x 6 mm) balení
