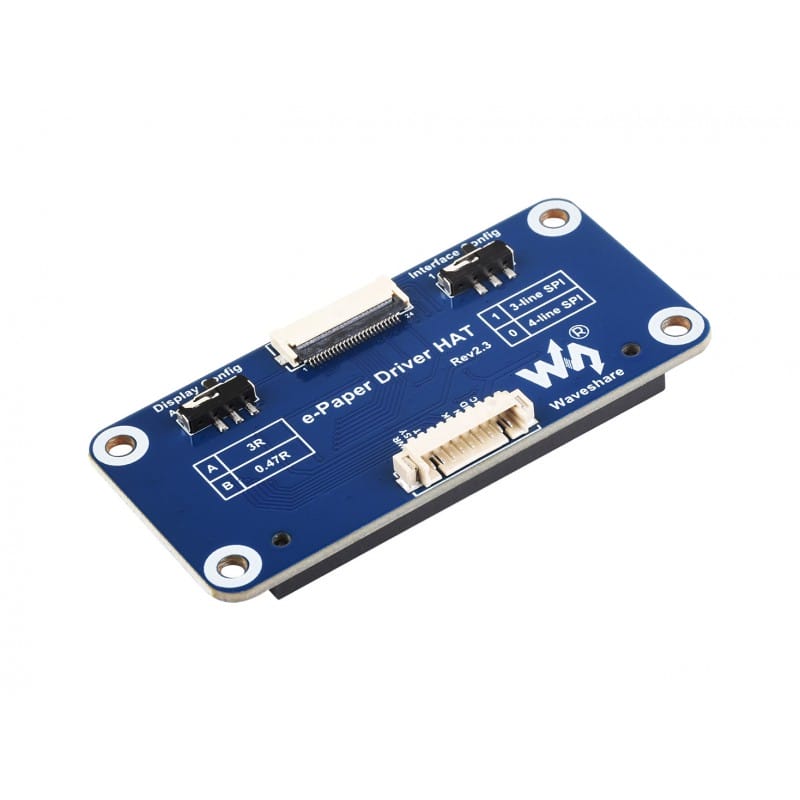

Řídicí modul e-Paper Driver HAT
Univerzální řídicí modul (HAT) určený pro obsluhu e-Paper panelů využívajících komunikační rozhraní SPI. Modul je vybaven vestavěným převodníkem napěťových úrovní, díky čemuž bezproblémově spolupracuje s logickými obvody napájenými napětím 3,3 V a 5 V, jako jsou Raspberry Pi, Jetson Nano, STM32 nebo Arduino.
Hlavní vlastnosti:
- Standardní 40-pinový konektor GPIO kompatibilní s minipočítači Raspberry Pi a Jetson Nano.
- Řídicí rozhraní SPI usnadňující připojení k externím mikrokontrolérům (Arduino, Nucleo, STM32).
- Vestavěný převodník logických úrovní kompatibilní se standardy 3,3 V a 5 V.
- Konektor s FFC páskem pro snadné a rychlé rozšíření rozhraní e-Paper displeje.
Pohodlné připojení displeje

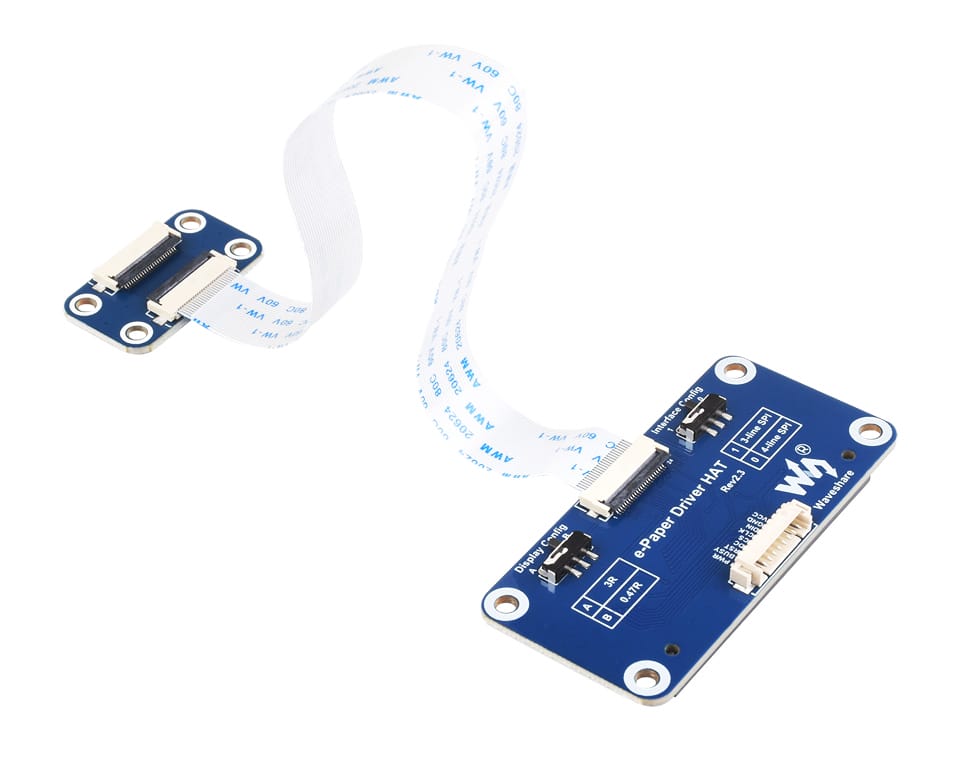

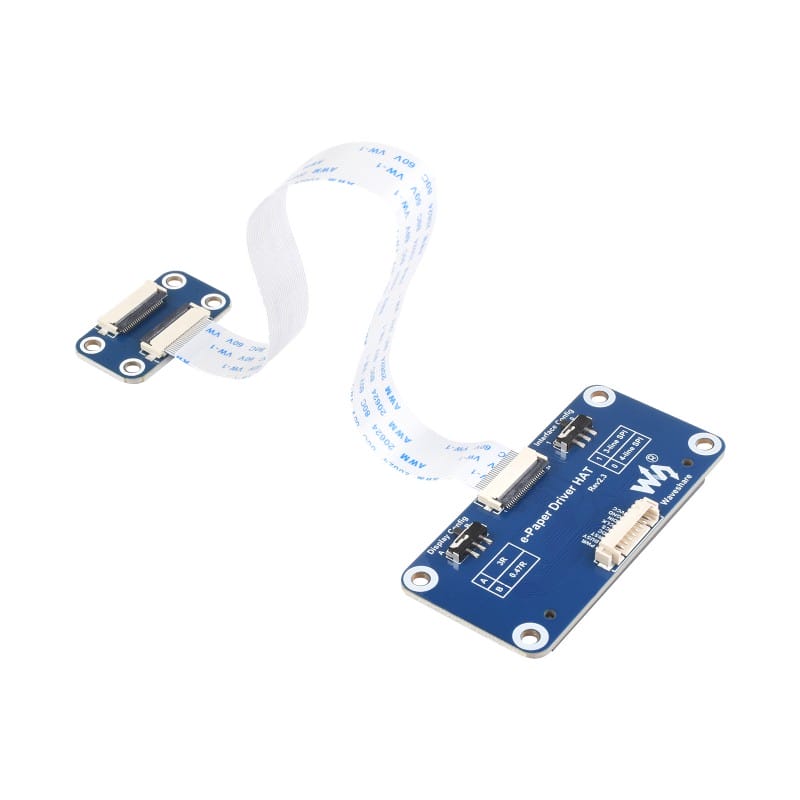

Díky přiloženému FFC pásku a konektoru adaptéru je montáž a obsluha surového e-Paper panelu mimořádně jednoduchá a nevyžaduje použití spleti kabelů.
Široká kompatibilita s platformami
Modul spolupracuje s většinou modelů e-Paper panelů od společnosti Waveshare a snadno se propojuje s různými vývojovými deskami.
Vestavěné řídicí rozhraní SPI
Vyhrazené vývody umožňují komunikaci s mnoha řídicími moduly bez nutnosti použití konektoru HAT.

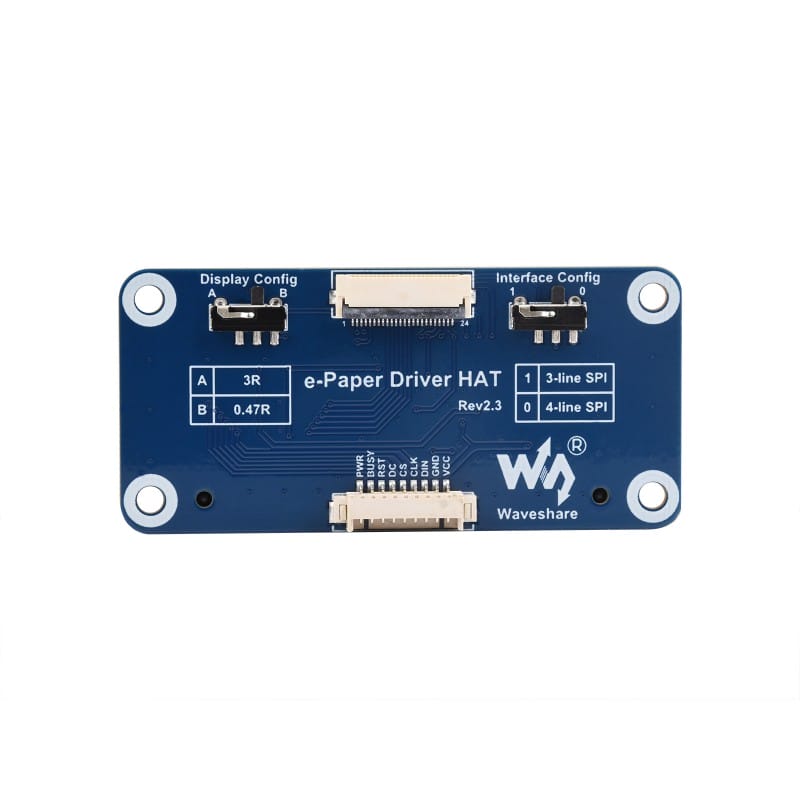

- VCC: Napájení 3,3 V / 5 V
- GND: Uzemnění napájení
- DIN: Datová linka SPI (MOSI)
- CLK: Hodiny SPI (SCK)
- CS: Výběr SPI zařízení (aktivní v nízkém stavu)
- DC: Výběr režimu dat / příkazů (vysoký stav - data, nízký stav - příkazy)
- RST: Externí reset (aktivní v nízkém stavu)
- BUSY: Výstup stavu zaneprázdnění obrazovky
- PWR: Řízení napájení (zapnout / vypnout)

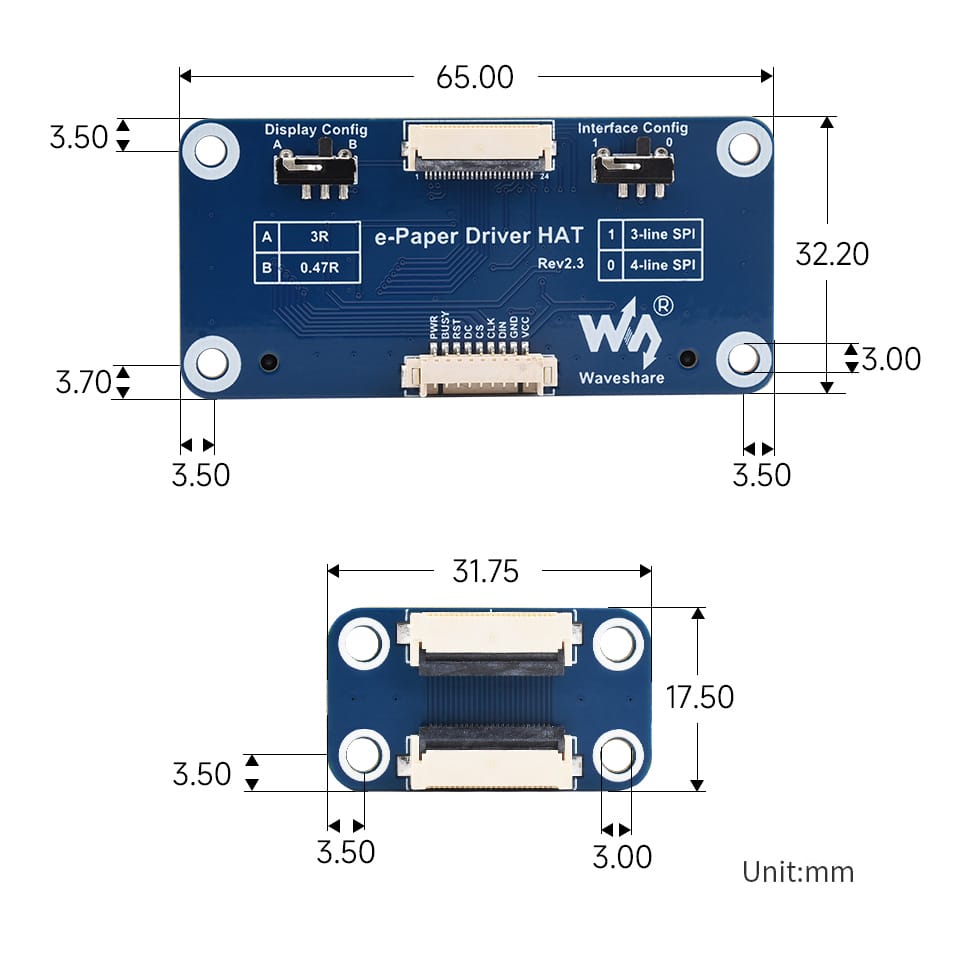

Rozměry modulu
Technická specifikace
- Pracovní napětí: 3,3 V / 5 V
- Komunikační rozhraní: 3-drátové SPI, 4-drátové SPI
- Vnější rozměry modulu: 65,0 × 30,2 mm
- Velikost montážních otvorů: 3,0 mm
Obsah sady
Poznámka: Sada neobsahuje e-Paper displej ani minipočítač Raspberry Pi. Tyto prvky je nutné dokoupit samostatně.
- Modul e-Paper Driver HAT x1
- Sada montážních šroubů pro RPi (2 ks) x1
- Propojovací kabel GH1.25 9PIN (~20 cm) x1
Podporované modely e-Paper displejů
| Model (palce) | Barvy | Stupně šedi | Rozlišení | Zobrazovací plocha (mm) | Vnější rozměry (mm) | Úplné obnovení* (s) | Částečné obnovení | Rozhraní |
|---|---|---|---|---|---|---|---|---|
| 1.54palcový e-Paper | černá, bílá | 2 | 200x200 | 27.00 × 27.00 | 31.8 × 37.3 | 2 | Ano | SPI |
| 1.54palcový e-Paper (B) | červená, černá, bílá | 2 | 200x200 | 27.60 × 27.60 | 31.8 × 37.3 | 8 | Ne | SPI |
| 2.13palcový e-Paper | černá, bílá | 2 | 250x122 | 48.55 × 23.70 | 59.2 × 29.2 | 2 | Ano | SPI |
| 2.13palcový e-Paper (B) | červená, černá, bílá | 2 | 212x104 | 48.55 × 23.70 | 59.2 × 29.2 | 15 | Ne | SPI |
| 2.13palcový e-Paper (D) | černá, bílá | 2 | 212x104 | 48.55 × 23.70 | 59.2 × 29.2 | 2 | Ano | SPI |
| 2.13palcový e-Paper (G) | červená, žlutá, černá, bílá | 2 | 250×122 | 48.55 × 23.70 | 59.2 × 29.2 | 25 | Ne | SPI |
| 2.66palcový e-Paper | černá, bílá | 2 | 296×152 | 30.704 × 60.088 | 36.304 × 71.820 | 6 | Ano | SPI |
| 2.66palcový e-Paper (B) | červená, černá, bílá | 2 | 296×152 | 30.704 × 60.088 | 36.304 × 71.820 | 15 | Ne | SPI |
| 2.7palcový e-Paper | černá, bílá | 4 | 264x176 | 57.29 × 38.19 | 70.4 × 45.8 | 6 | Ano | SPI |
| 2.7palcový e-Paper (B) | červená, černá, bílá | 2 | 264x176 | 57.29 × 38.19 | 70.4 × 45.8 | 15 | Ne | SPI |
| 2.9palcový e-Paper | černá, bílá | 2 | 296x128 | 66.89 × 29.05 | 79.0 × 36.7 | 2 | Ano | SPI |
| 2.9palcový e-Paper (B) | červená, černá, bílá | 2 | 296x128 | 66.89 × 29.05 | 79.0 × 36.7 | 15 | Ano | SPI |
| 2.9palcový e-Paper (D) | černá, bílá | 2 | 296x128 | 66.90 × 29.06 | 79.0 × 36.7 | 2 | Ano | SPI |
| 3.52palcový e-Paper | černá, bílá | 2 | 360×240 | 74.51 × 49.67 | 84.70 × 54.41 | 1.5 | Ne | SPI |
| 3.7palcový e-Paper | černá, bílá | 4 | 480×280 | 47.32 × 81.12 | 54.90 × 93.30 | 3 | Ano | SPI |
| 4.01palcový e-Paper (F) | 7-barevný | 2 | 640×400 | 86.40 × 54.00 | 96.80 × 68.70 | 30 | Ne | SPI |
| 4.2palcový e-Paper | černá, bílá | 4 | 400x300 | 84.80 × 63.60 | 90.1 × 77.0 | 5 | Ano | SPI |
| 4.2palcový e-Paper (B) | červená, černá, bílá | 2 | 400x300 | 84.80 × 63.60 | 90.1 × 77.0 | 15 | Ne | SPI |
| 4.26palcový e-Paper | černá, bílá | 4 | 800 × 480 | 92.80 × 55.68 | 129.33 × 62.37 | 4 | Ano | SPI |
| 5.65palcový e-Paper (F) | 7-barevný | 2 | 600×448 | 114.9 × 85.8 | 125.4 × 99.5 | <35 | Ne | SPI |
| 5.83palcový e-Paper | černá, bílá | 2 | 600x448 | 119.232 × 88.320 | 125.4 × 99.5 | 5 | Ne | SPI |
| 5.83palcový e-Paper (B) | červená, černá, bílá | 2 | 600x448 | 119.232 × 88.320 | 125.4 × 99.5 | 20 | Ne | SPI |
| 7.5palcový e-Paper | černá, bílá | 2 | 800×480 | 163.20 × 97.92 | 170.2 × 111.2 | 5 | Ano | SPI |
| 7.5palcový e-Paper (B) | červená, černá, bílá | 2 | 800×480 | 163.20 × 97.92 | 170.2 × 111.2 | 26 | Ne | SPI |
| 7.5palcový e-Paper (G) | černá, bílá | 2 | 800×480 | 163.20 × 97.92 | 177.20 × 118.20 | 5 | Ne | SPI |
| 13.3palcový e-Paper (K) | černá, bílá | 2 | 960×680 | 175.52 × 195.16 | 286.32 × 212.26 | 5 | Ano | SPI |
* Čas úplného obnovení se vztahuje na lokální přenos dat. V případě síťového přenosu to může trvat od 1 do 5 minut v závislosti na připojení.
