Rozšiřující deska pro výpočetní modul Raspberry Pi CM4
.
Rozšiřující deska pro výpočetní modul Raspberry Pi CM4 je základní deska určená pro moduly Raspberry Pi CM4. Obsahuje konektor pro připojení modulu CM4 a vývody pro základní rozhraní, včetně dvou konektorů RJ45 Ethernet a 40pinového konektoru GPIO. Deska je navíc vybavena slotem pro kartu micro SD a konektorem pro ventilátor SH1.0. Je ideální pro stavbu vlastních projektů a prototypování!
Výpočetní modul CM4, který je nutný pro správnou funkci modulu, není součástí sady a je nutné jej zakoupit samostatně.
Specifikace:
- Zásuvka CM4 .
- Dvojitý gigabitový ethernetový konektor RJ45
- USB port: USB-A
- USB port:USB-C
- Raspberry Pi 40PIN GPIO
- Slot pro paměťovou kartu: Micro SD pro varianty Compute Module 4 Lite (bez eMMC).
- Čtyřvodičový port SH1.0 pro ventilátor, umožňuje nastavení rychlosti a měření, 5 V .
- Napájení: 5 VDC USB-C
- Rozměry: 55,0 × 68,0 mm
Komunikace s CM4:
Výpočetní modul CM4, který je nutný pro správnou funkci modulu, není součástí sady a je třeba jej zakoupit samostatně.
Konstrukce modulu:
- 40pinový konektor GPIO
- Zásuvka CM4 .
- Dva gigabitové ethernetové porty RJ45
- Dva gigabitové porty Ethernet RJ45, kompatibilní s 10/100/1000M
- ETHERNET 0: původní síťový port CM4
- ETHERNET 1: Rozšířený síťový port PCIe
- port USB 2.0 typu A
- Zásuvka ventilátoru .
- Tlačítko Reset .
- Tlačítko Boot
- ON: CM4 bude spuštěn z rozhraní USB-C .
- OFF: CM4 se spustí z karty eMMC nebo Micro SD
- Port typu C .
- Napájení 5 V/2,5 A nebo se používá pro programování eMMC .
- Slot pro kartu Micro SD
- pro připojení karty Micro SD s vypáleným obrazem (POUZE varianta Lite)
- RTL8111H
- Gigabitový síťový čip
- Indikátor
- PWR: indikuje stav napájení počítače Raspberry Pi .
- SYS: indikace provozního stavu Raspberry Pi
- Systémový spínač .

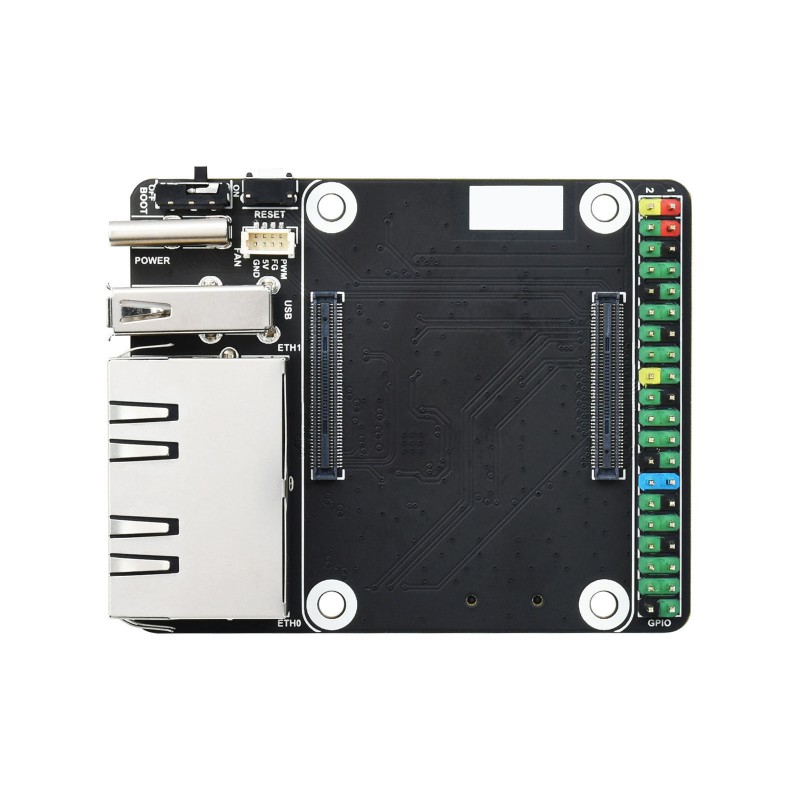

Popis vývodů:
- 40PIN GPIO
- zásuvka CM4
- Konektor ventilátoru
- Tlačítko Reset
- Tlačítko Boot
- USB-C
- USB-A
- ETH1
- ETH0
- Slot pro kartu MicroSD
Rozměry:
Sada obsahuje:
- Rozšiřující deska pro výpočetní modul Raspberry Pi CM4 x1 .
Wiki: CM4-DUAL-ETH-MINI
