Rozšiřující modul PCIe na M.2 NVMe HAT se zvukovou kartou PCM5122 pro Raspberry Pi 5 Waveshare
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable

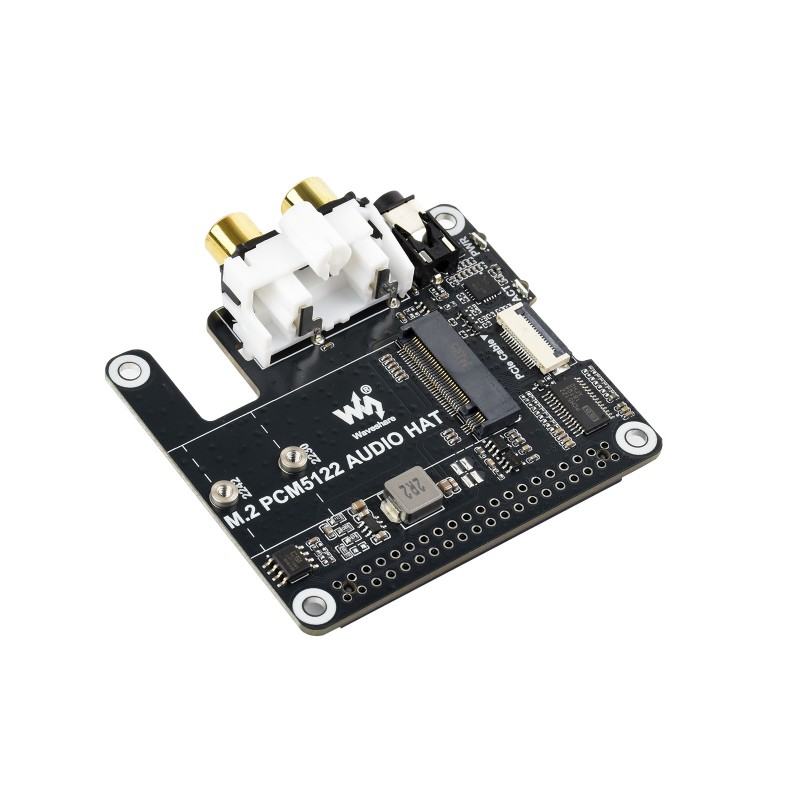

Modul PCIe pro M.2 HAT se zvukovou kartou I2S PCM5122 pro Raspberry Pi 5
Pokročilý modul pro Raspberry Pi 5 kombinující rozhraní PCIe pro disky M.2 NVMe SSD s profesionálním digitálně-analogovým audio převodníkem PCM5122. Modul umožňuje bootování systému z rychlého disku a díky integrovaným konektorům Jack 3.5 mm a RCA nabízí vysoce kvalitní zvukový výstup pro multimediální aplikace bez nutnosti ruční instalace ovladačů.
Hlavní vlastnosti:
- Kompatibilita se standardním 40-pinovým GPIO konektorem pro Raspberry Pi.
- Profesionální stereo DAC čip PCM5122 ovládaný přes sběrnici I2C (audio přes I2S).
- Integrovaný sluchátkový výstup Jack 3.5 mm a konektor RCA pro reproduktory/zesilovač.
- Podpora vzorkovací frekvence do 384 kHz a 32-bitového rozlišení zvuku.
- Konektor M.2 M KEY podporující disky SSD NVMe (velikost 2230 / 2242) s propustností do 8 Gbps.
- Podpora bootování systému z disku SSD a kompatibilita s moduly M.2 AI.
- Není nutná instalace externích ovladačů (driver-free).
Připojení k Raspberry Pi 5

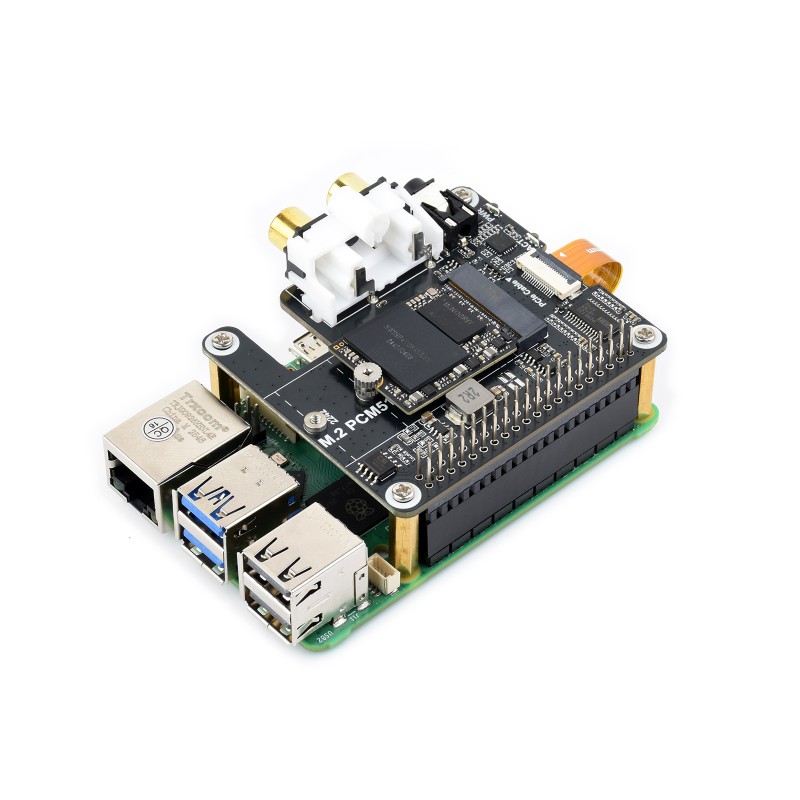

Modul se připojuje k minipočítači Raspberry Pi 5 pomocí speciálního, 16-pinového plochého kabelu určeného pro integrované rozhraní PCIe.
Podpora protokolu NVMe a disků SSD

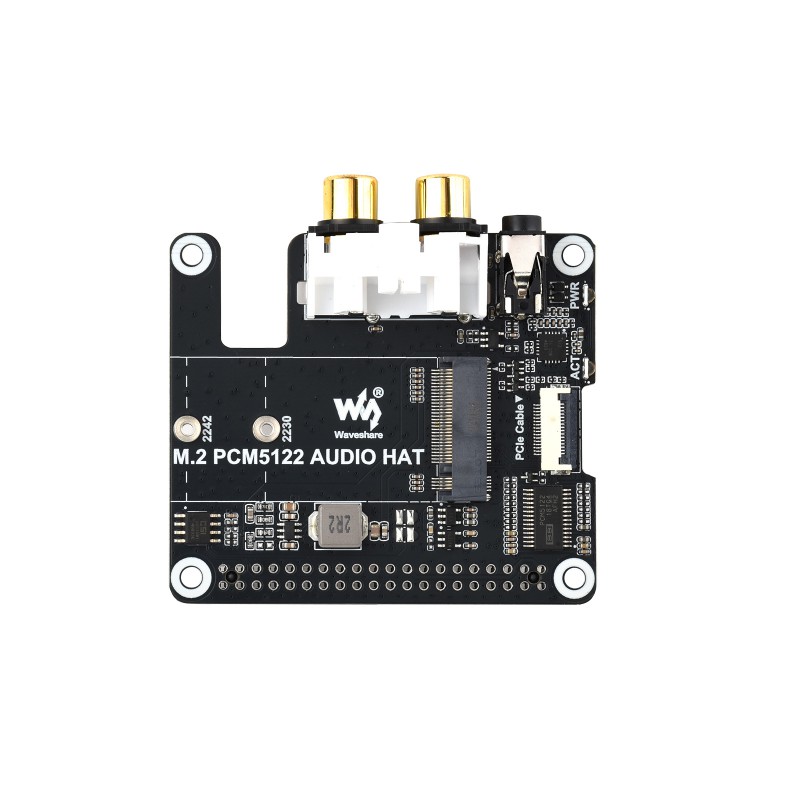

Zařízení podporuje disky typu Solid State Drive s konektorem M.2 v běžných velikostech 2230 a 2242. Pracuje v režimu Gen2 pro zajištění nejvyššího výkonu, což umožňuje rychlý start systému Raspberry Pi 5 přímo z vestavěného média SSD.
Vysoce kvalitní audio čip PCM5122
Za dekódování a kvalitu audio signálu odpovídá stereo čip PCM5122. Celý systém je řízen přes sběrnici I2C, zatímco digitální zvukový signál je streamován přes rozhraní I2S.
Konektor pro disky M.2 NVMe
Konektor M.2 integrovaný na spodní straně podporuje výhradně disky pracující ve standardu a protokolu NVMe. Karty založené na SATA nejsou podporovány.
Signalizační LED diody
Pro usnadnění monitorování provozu zařízení je deska vybavena dvojitými LED indikátory, které v reálném čase zobrazují aktuální stav a aktivitu modulu.

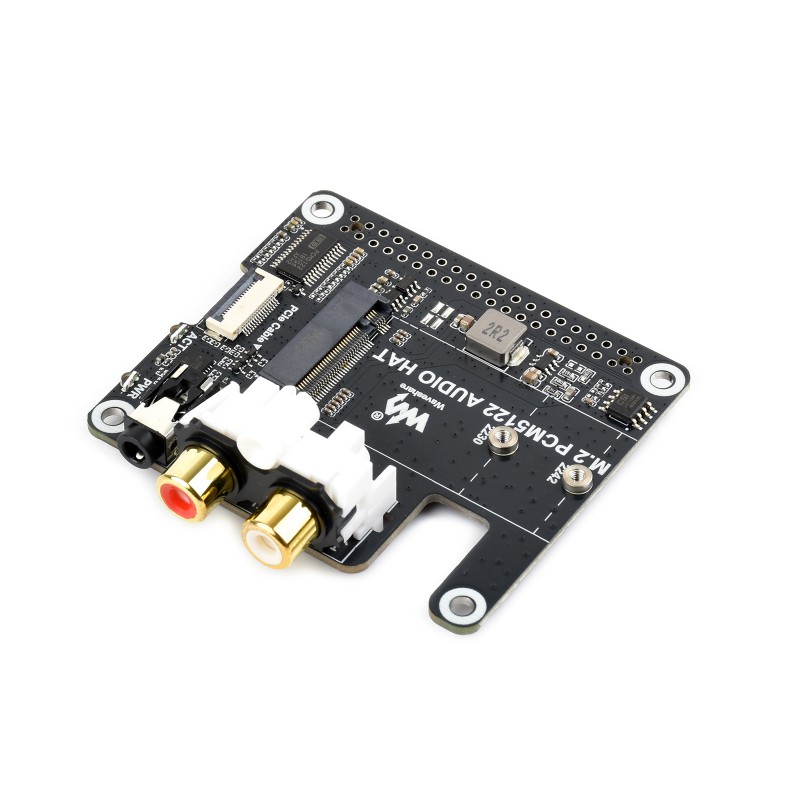

Výstupy Jack 3.5 mm a RCA
Audio konektory: standardní zásuvka 3.5 mm pro přehrávání zvuku pomocí klasických sluchátek a konektor RCA (cinch) sloužící k pohodlnému připojení externích audio systémů.
Vestavěná paměť EEPROM
Přítomnost vestavěného čipu EEPROM v architektuře HAT – to umožňuje automatické načtení struktury v systému Raspberry Pi OS, což uživatele zbavuje nutnosti ruční konfigurace ovladačů.
Rozložení pinů (Pinout)
Rozměry modulu
Obsah sady
- Modul M.2 PCM5122 AUDIO HAT
- Zásuvkový konektor 2x20 pin (rozteč 2.54 mm)
- Plochý kabel PCIe 16-pin (délka 40 mm)
- Sada šroubků a montážních distančních sloupků
