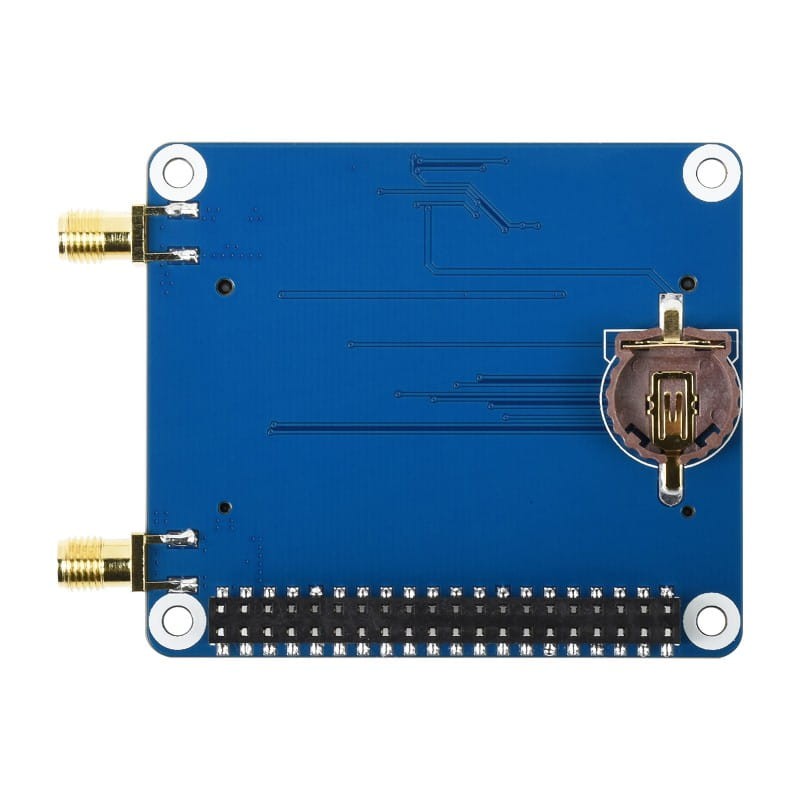

Rozšiřující modul SX1302 s LoRaWAN a GNSS pro Raspberry Pi
Cena:
3 600,00 Kč
včetně 23% DPH, bez nákladů na dopravu
Regular price:
The lowest price during 30 days prior to the reduction:
・Kup teraz i zapłać za 30 dni
product unavailable
Dostupnost:
nedostatek zboží
Dodavatel:
![WaveShare]()
Kód produktu/SKU:
SX1302 LoRaWAN Gateway HAT Waveshare 20522
Kategorie:
Rozšíření pro raspberry pi

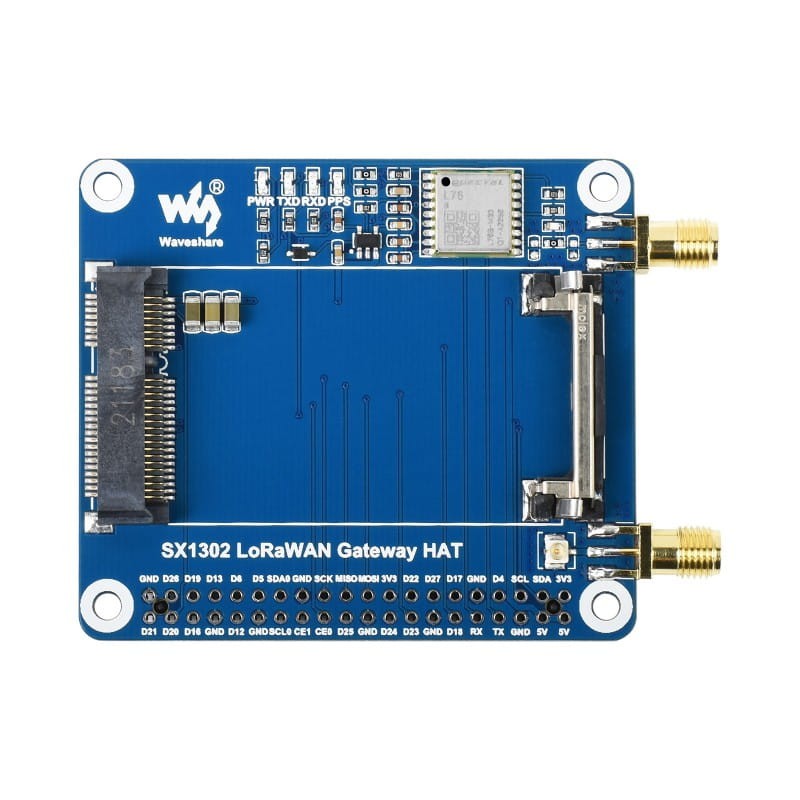

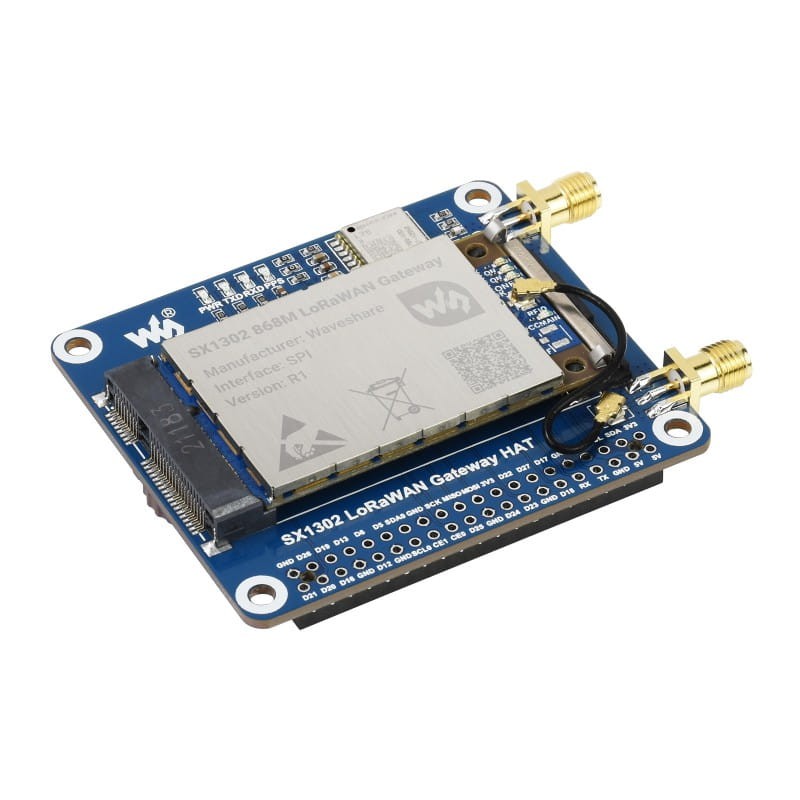

SX1302 LoRaWAN Gateway - rozšiřující modul s LoRaWAN a GNSS pro Raspberry Pi
.Modul s komunikací LoRa a GNSS určený pro Raspberry Pi. Deska je vybavena 40pinovým konektorem, který umožňuje připojení k minipočítači, konektory Mini-PCIe, dvěma anténními konektory SMA a modulem GNSS L76B, který umožňuje příjem dat z polohovacích systémů: GPS, BDS a QZSS. Modul LoRa používá rozhraní SPI nebo I2C, zatímco GNSS komunikuje prostřednictvím rozhraní UART. Modul je napájen napětím 5 V prostřednictvím 40pinového konektoru. Součástí balení je anténa 868M, GPS a potřebné kabely.
..
.
Specifikace:
- Modul LoRa SX1302 .
- Frekvenční pásmo: EU868 (863-870MHz)
- Modulace: LoRa/(G)FSK .
- Vysílací výkon: > 26 dBm/5V
- Citlivost příjmu: -141dBm/125KHz/SF12, -121dBm/125KHz/SF5
- Rozhraní: SPI, I2C .
- Konektor: Mini-PCIe .
- Rozměry: 50,95 x 30 mm
- Modul GNSS L76B
- Frekvenční pásmo: GPS L1 (1575,42 MHz), BD2 B1 (1561,098 MHz)
- Přesnost polohování: < 2,5 m CEP
- Citlivost recepce: -148dBm (akvizice), -163dBm (sledování), -160dBm (odezva)
- Rozhraní: UART .
- Napájení: 5 V .
- Aktuální spotřeba: .
- přenos: 710 mA / 5 V zapnutý GPS .
- příjem: 99mA / 5V GPS enabled
- spánek: 41mA / 5V GPS vypnuto
- Provozní teplota: -40 až 85 ℃
- Rozměry: 65 x 56,5 mm
.
.

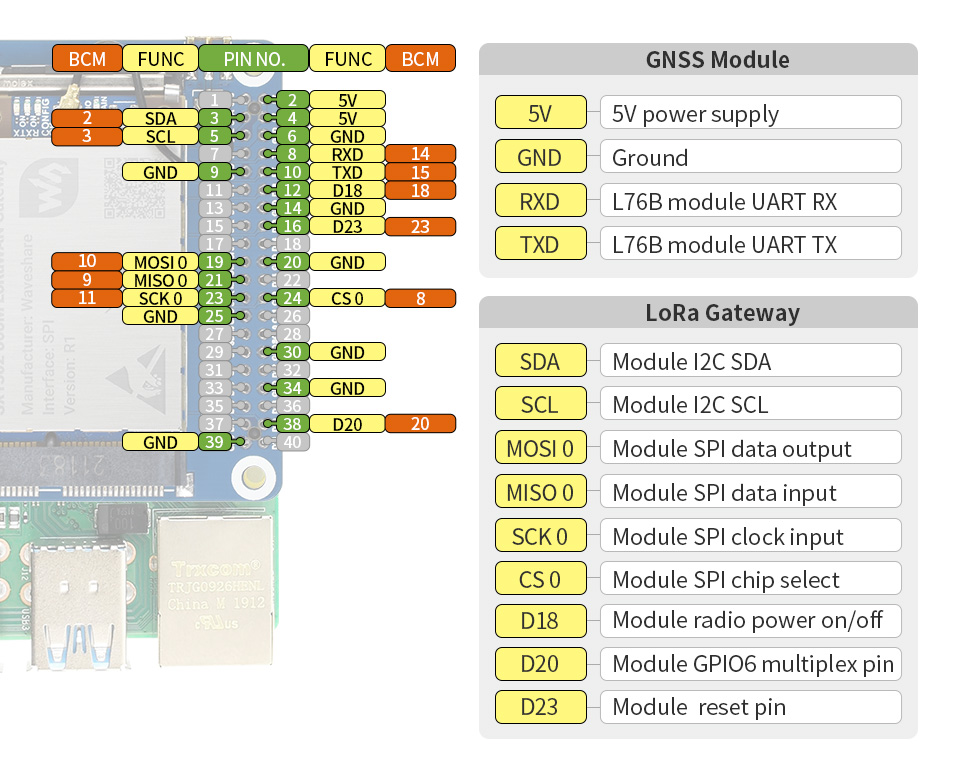

Definice kolíku:

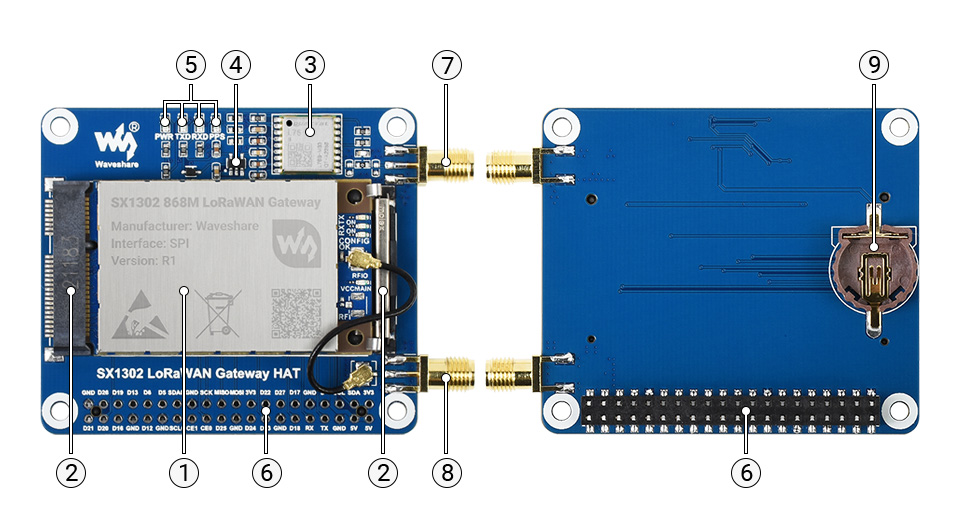

Konstrukce modulu:
- 1. Brána SX1302 868M LoRaWAN .
- 2. Mini-PCIe .
- 3. L76B .
- 4. Napájecí systém RT9193-33 .
- 5. Indikační LED .
.
- 6. 40pinový konektor Raspberry Pi HAT .
- 7. Konektor antény GPS .
- 8. konektor antény LoRa .
- 9. Zásuvka pro baterii ML1220 .
.

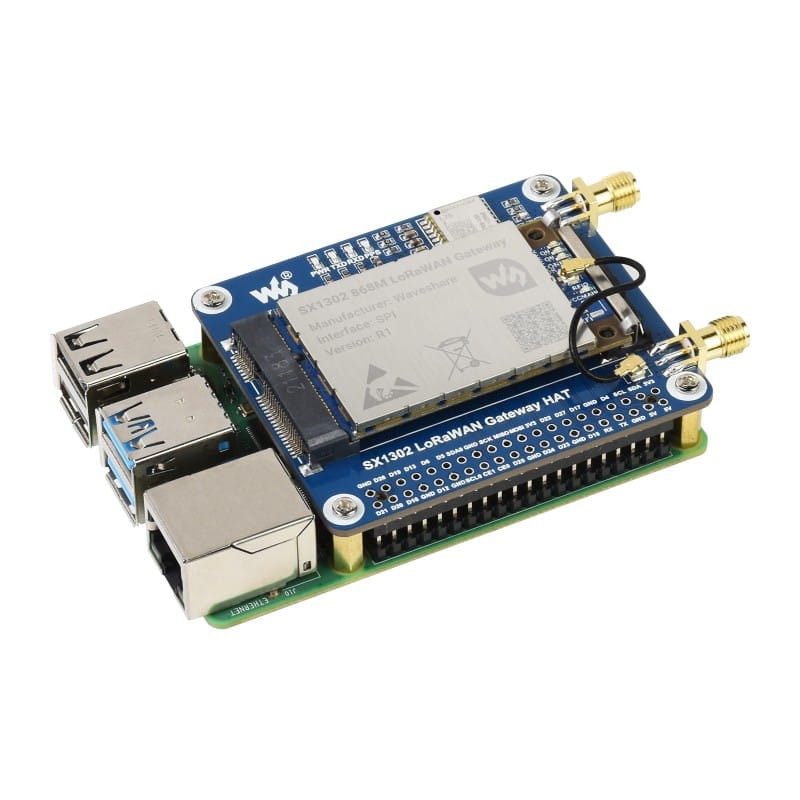

Příklad použití:

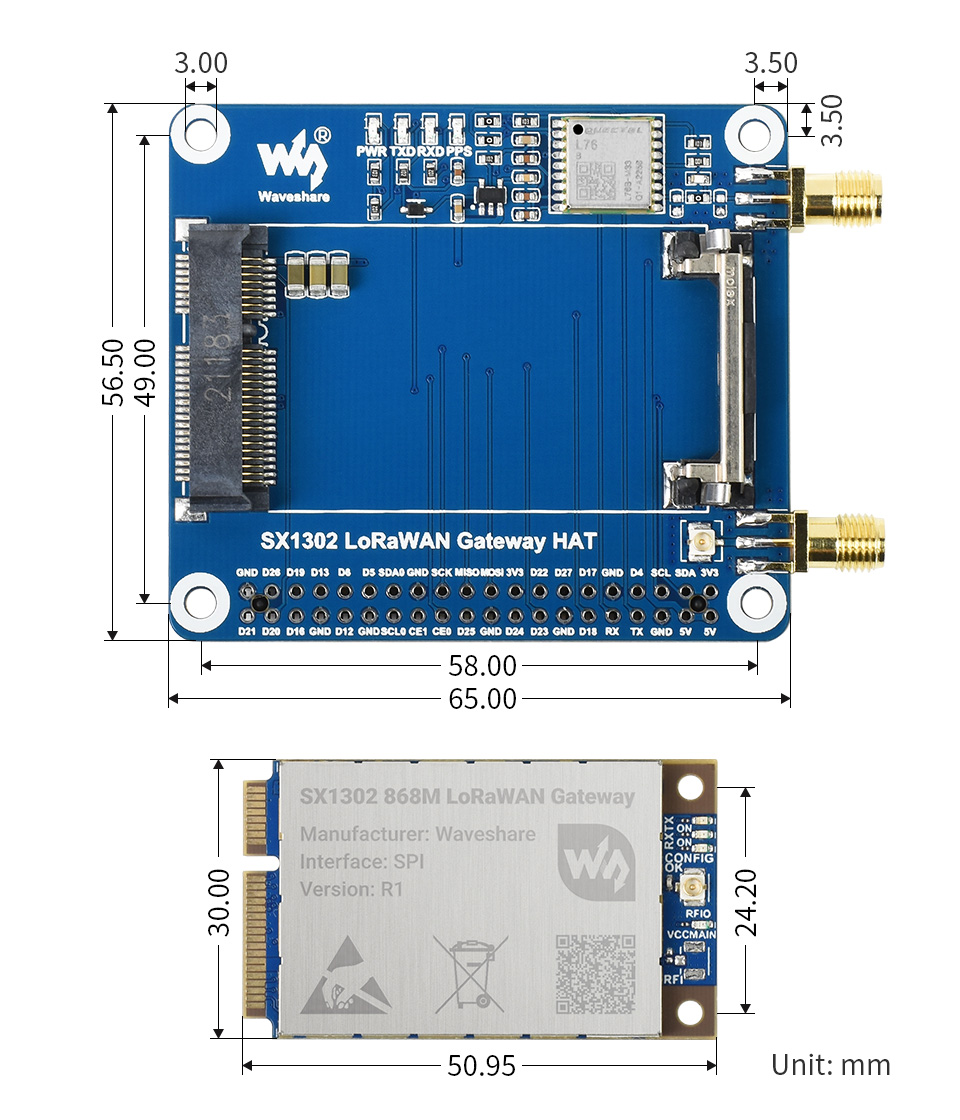

Rozměry:

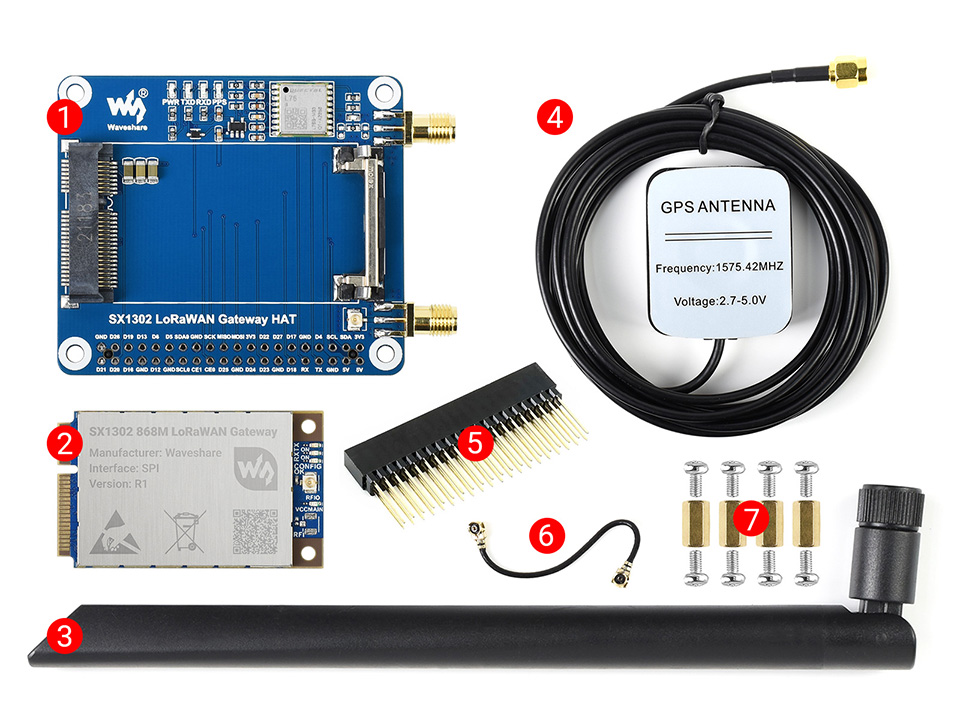

Sada obsahuje:
- SX1302 Gateway LoRaWAN base board x1 .
- SX1302 868M Gateway LoRaWAN module x1
- Antenna 868M 5dBi x1
- GPS anténa x1
- Samice 20PIN pinheader x2
- Dvojitý kabel IPEX1 x1
- Sada šroubů x1
.
Wiki: SX1302_LoRaWAN_Gateway_HAT
