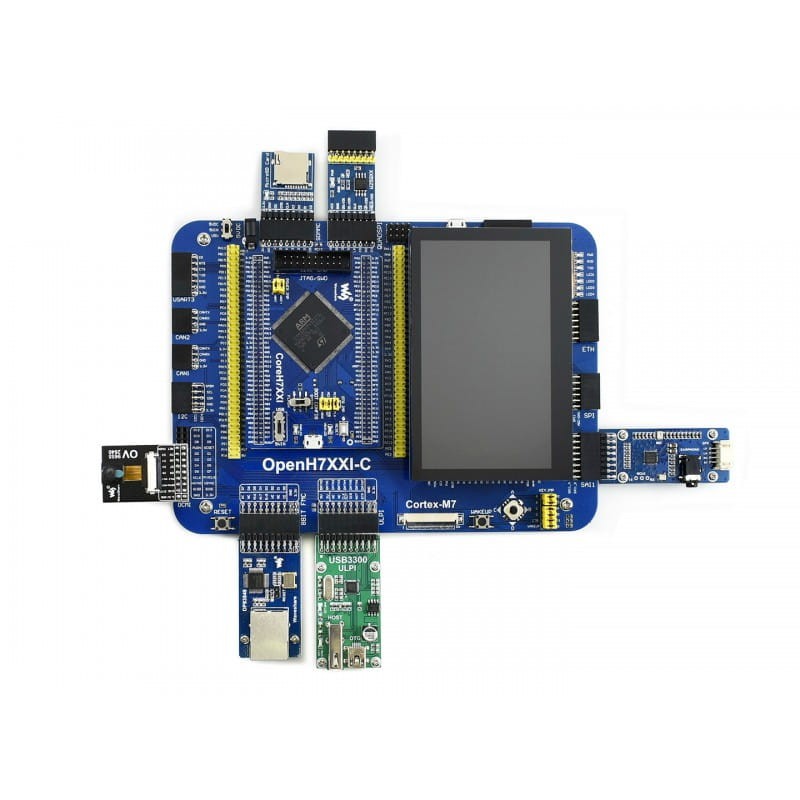

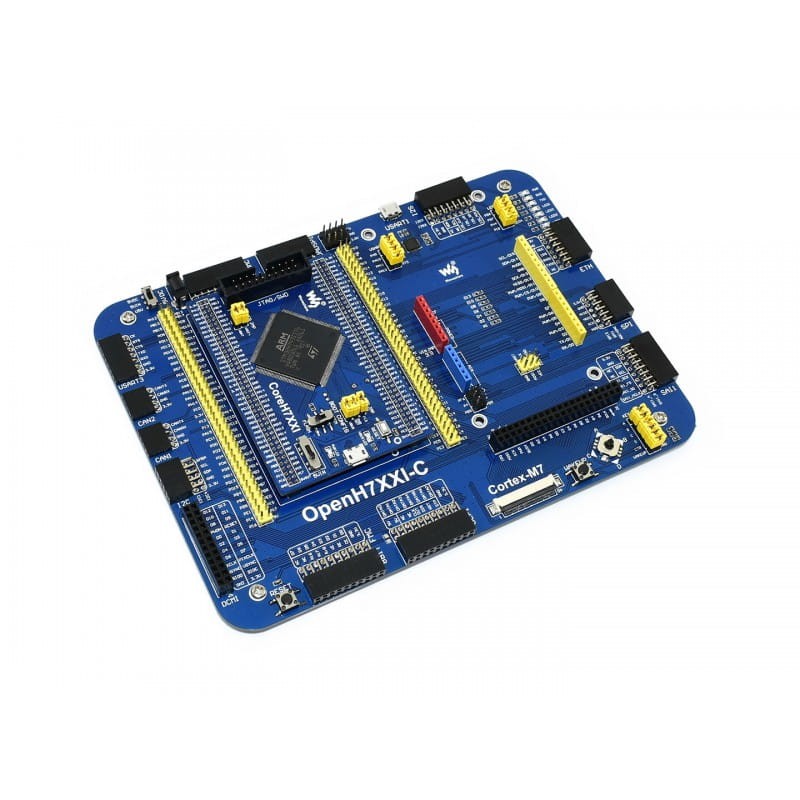

OpenH743I-C standard, vývojová deska STM32H7 se sadou příslušenství

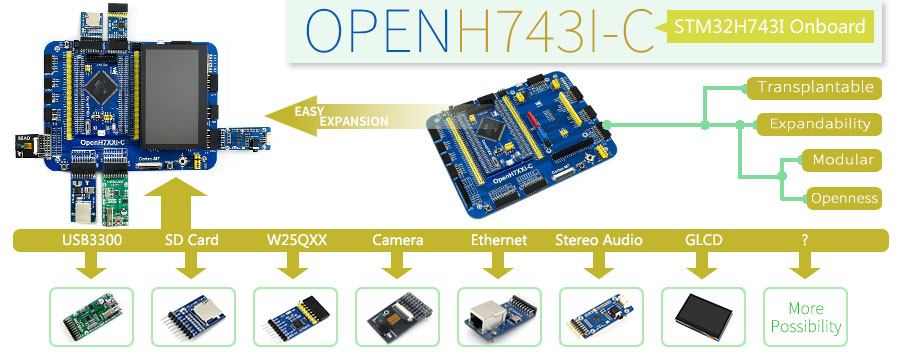

.OpenH743I-C je vývojová deska STM32 určená pro mikrokontrolér STM32H743IIT6, která se skládá ze základní desky CoreH743I a MCU . OpenH743I-C podporuje další rozšíření pomocí různých volitelných přídavných desek pro specifické aplikace. Díky modulární a otevřené konstrukci je ideální pro začátky vývoje aplikací s mikrokontroléry řady STM32. Rozsáhlá výbava včetně 4,3" kapacitního displeje, ethernetového modulu, zvukové karty, kamery a mnoha dalšího!

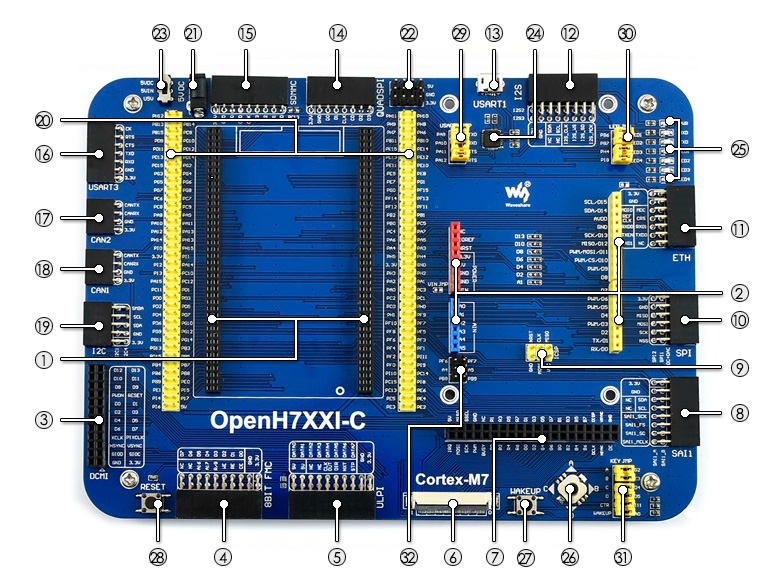

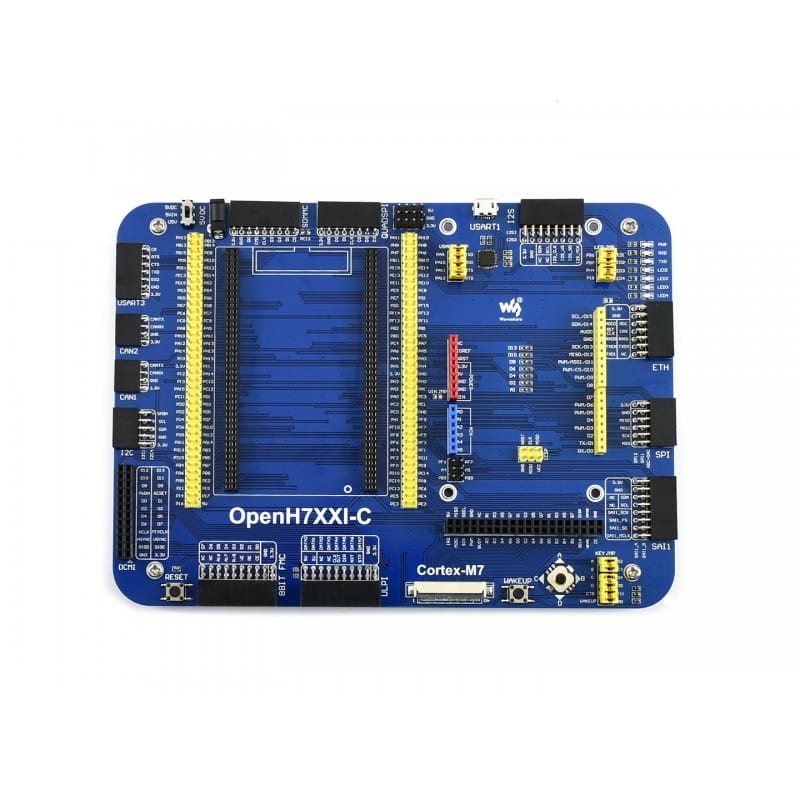

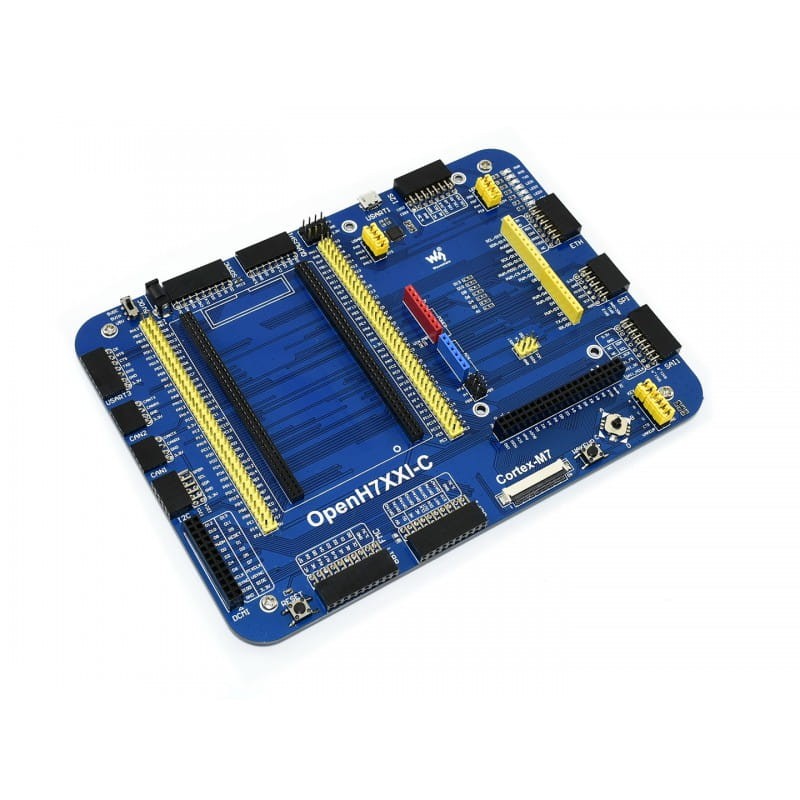

Popis desky OpenH743I-C:
.
.
.
- Konektor MCU na hlavní desce: pro připojení CoreH743I .
- Rozhraní Arduino: pro připojení překryvných modulů Arduino .
- Rozhraní DCMI: pro připojení kamery .
- 8bitové rozhraní FMC: lze snadno připojit k periferním zařízením, jako je například NandFlash .
- ULI rozhraní: pro připojení vysokorychlostních periferií USB (STM32H743I integruje řadič USB HS bez zařízení PHY) .
- Rozhraní LCD 1: pro připojení 10,1" LCD, 7" LCD, 4,3" LCD; .
- Rozhraní LCD 2: pro připojení 4,3" LCD
- Rozhraní Sai1: pro připojení zvukových modulů .
- Rozhraní ICSP: Arduino ICSP .
- Rozhraní SPI: .
- připojuje se k periferiím SPI, jako jsou DataFlash (AT45DBxx, W25QXX), SD karta, MP3 modul atd. .
- připojuje se k modulům AD/DA (SPI1 má alternativní funkci AD/DA) .
- Ethernetové rozhraní: pro připojení modulů Ethernet .
- Rozhraní I2S / I2C: snadno se připojuje k periferiím I2S, jako je zvukový modul atd. .
- Rozhraní USBART1: USB na UASRT prostřednictvím vestavěného převodníku CP2102 .
- RozhraníQuADSPI: čtyřvodičové rozhraní SPI (nejnovější periferní rozhraní řady H7) pro připojení sériových modulů Flash, jako je deska W25QXX
- Rozhraní SDMMC: pro připojení modulu Micro SD, nabízí výrazně vyšší rychlost přístupu než SPI .
- Rozhraní USBART3: RS232, RS485, USB/232 atd. .
- Rozhraní CAN2: pro připojení modulů CAN .
- Rozhraní CAN1: pro připojení modulů CAN .
- Rozhraní I2C1/I2C4: se připojuje k periferiím I2C, jako jsou expandér I/O (PCF8574), EEPROM (AT24Cxx), 10 DOF senzor IMU atd. .
.
- .
- Konektor MCU: všechny I/O porty MCU jsou k dispozici na rozšiřujících konektorech pro další rozšíření .
- zásuvka 5 V DC .
- Napájecí vstup/výstup 5 V/3,3 V: obvykle se používá jako napájecí výstup, sdílí také zem s jinou uživatelskou deskou; .
- Přepínač napájení: napájen z 5VDC NEBO z konektoru USB USART1 .
- CP2102: Převodník USB na UART .
- Světelné kontrolky: vhodné pro indikaci stavu operací I/O a/nebo programu; .
- Joystick: pět poloh .
- Tlačítko: slouží jako běžné tlačítko a/nebo k probuzení jednotky STM32 MCU ze stavu spánku .
- Tlačítko resetování .
- Přepojka USBART1 .
- LED propojka .
- Zkrácení propojky pro připojení k výchozím vstupům/výstupům použitým v příkladovém kódu; .
- Otevřete propojku pro připojení k vlastním I/O pomocí propojovacích kabelů; .
- Klíčový jumper .
- Zkrácení propojky pro připojení k výchozím vstupům/výstupům použitým v příkladovém kódu; .
- Otevřete propojku pro připojení k vlastním I/O pomocí propojovacích kabelů; .
- Přepínač Arduino .
- Krátké horní kolíky, A4, A5 se používají jako funkce AD; .
- Krátké spodní piny, A4, A5 se používají jako funkce I2C; .

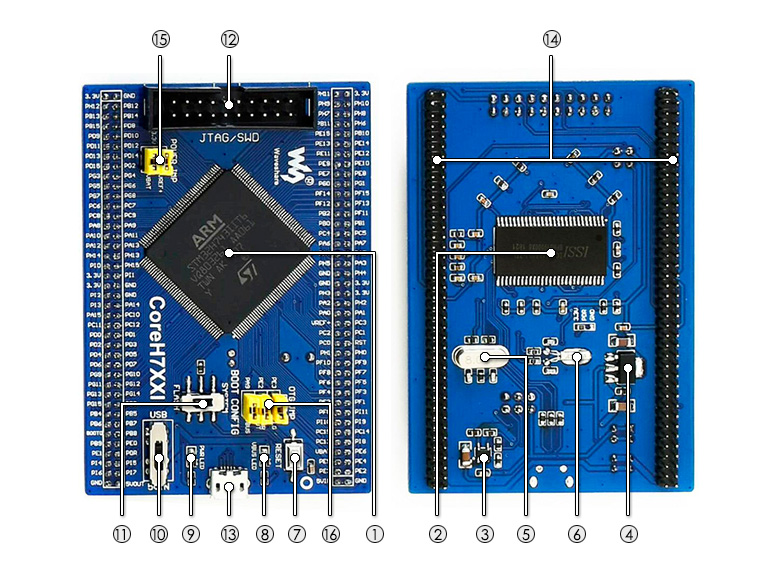

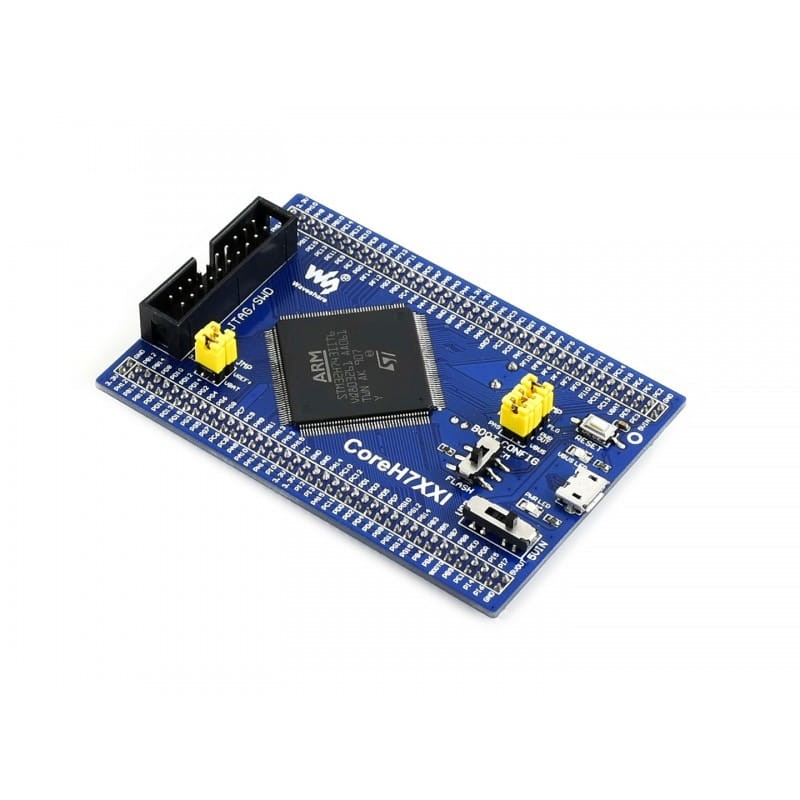

Modul CoreH743I s mikrokontrolérem STM32H743IIT6
.
.
Popis modulu:
.
.
- STM32H743IIT6: vysoce výkonný mikrokontrolér STM32 vybavený:.
- Procesor: Cortex-M7 32bitový RISC + FPU s dvojitou přesností + grafický akcelerátor Chrom-ART .
- Funkce: jednocyklové instrukce DSP .
- Taktování: 480 MHz, 1027 DMIPS / 2,14 DMIPS/MHz .
- Pracovní napětí: 1,62 V-3,6 V .
- Balení: LQFP176
- Paměť: 2MB Flash, 1MB RAM (864KB uživatelská+192KB TCM+4KB záložní) .
- Komunikační rozhraní MCU:.
- 6 x SPI, 4 x USART, 4 x UART, 1 x LPUART, 3 x I2S .
- 4 x I2C, 2 x FDCAN, 1 x QUAD-SPI, 1 x DCMI, 4 x SAI .
- 1 x FMC, 2 x SDMMC, 10 x TIM , 5 x LPTIM .
- 1 x LTDC, 1 x SPDIFRX, 1 x HDMI-CEC, 1 x SWPMI .
- 2 x COMP, 2 x OPAMP, 1 x HRTIM, 1 x RNG, 1 x DM2D, 1 x MDIO, 1 x SysTick .
- 1 x USB 2.0 OTG FS
- 1 x USB 2.0 OTG HS (podporuje externí HS PHY přes ULPI) .
- 1 x 10/100 Ethernet MAC
- Převodníky AD & amp; DA: 3 x AD (16bitový); 2 x DA (12bitový) .
- Debugování/Programování: podporuje JTAG/SWD, IAP .
- IC42S16400J / IS42S16400J: SDRAM 1 Meg Bits x 16 Bits x 4 Banks (64-MBIT) .
- STMPS2151STR: Správa napájení USB .
- AMS1117-3.3: 3,3V regulátor napětí .
- 8M krystal
- 32,768K krystal, pro interní čip RTC .
- Tlačítko resetování
- VBUS LED: Indikátor USB .
- PWR LED: indikátor napájení
- Přepínač zdroje napájení, napájení přes 5Vin nebo USB .
- Volba zdroje bootování, konfigurace pinů BOOT0 .
- Rozhraní JTAG/SWD : ladění/programování .
- Konektor USB , podporuje režimy Device / Host .
- Vstup mikrokontroléru, na těchto konektorech jsou k dispozici piny VCC, GND a I/O .
- Volící kolík napájení.
- VBAT: připojení k napájecímu napětí nebo připojení k externímu zdroji, např. bateriím
- VREF: připojení VREF+ k VCC .
- Přepínač režimu OTG .
- zavřeno, když se používá režim USB OTG/HOST
- otevřeno, když se používá režim USB OTG/HOST.

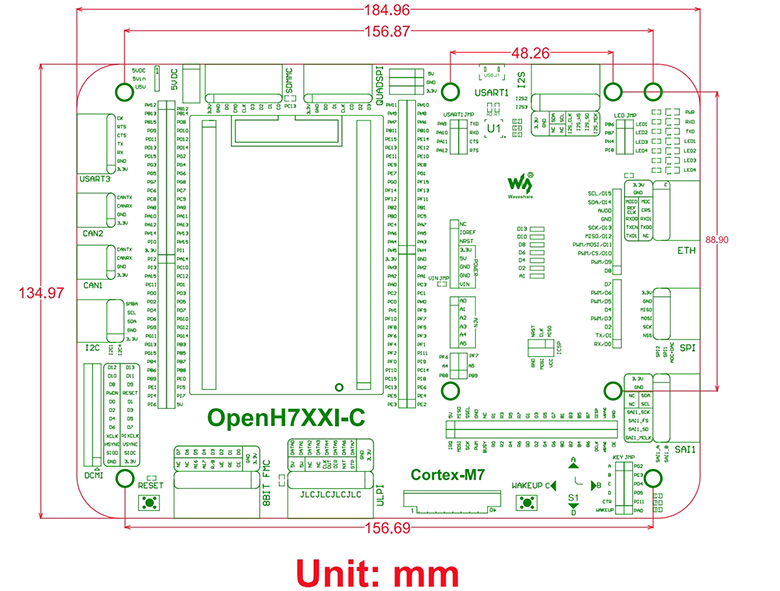

Rozměry OpenH743I-C :

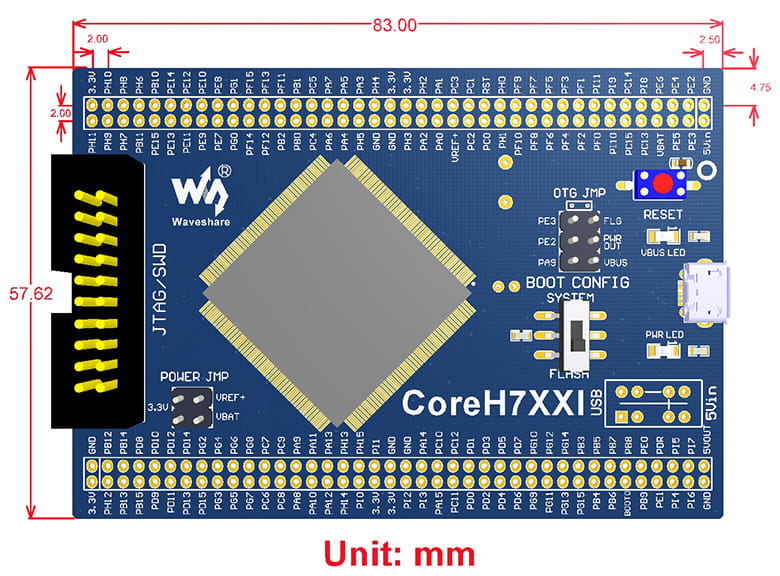

Rozměry modelu CoreH743I :
JTAG/SWD

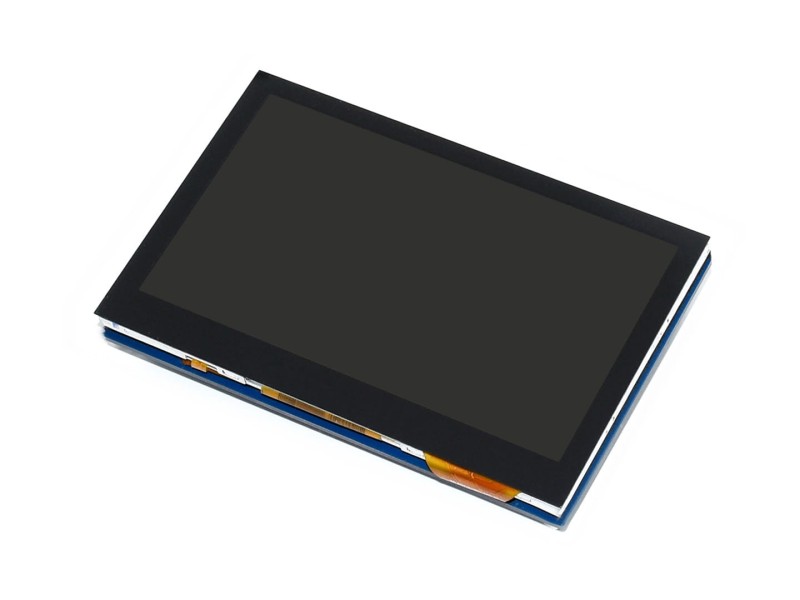

4,3palcový kapacitní dotykový displej LCD

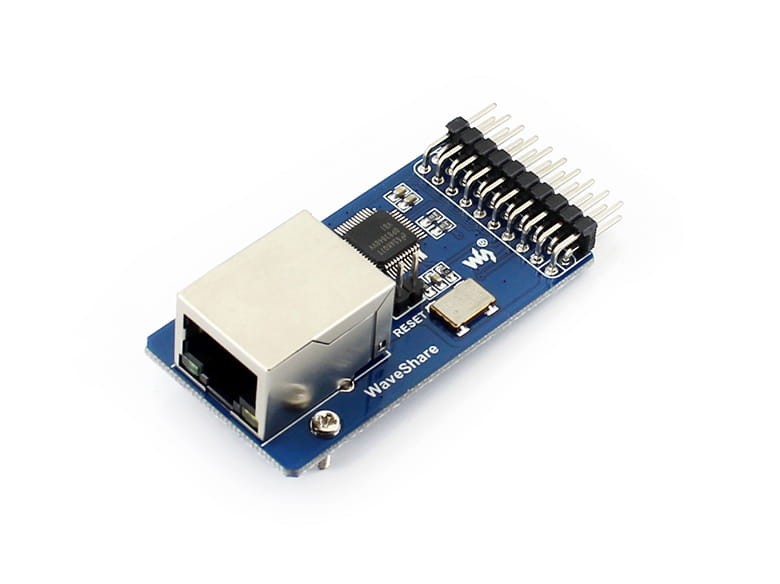

Ethernet DP83848

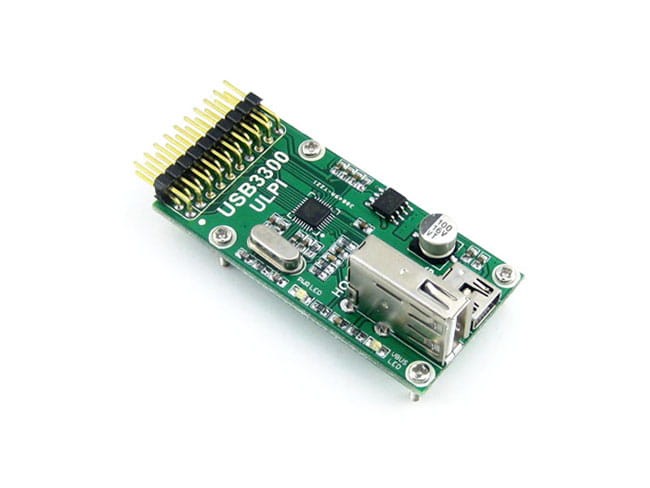

USB3300 USB HS

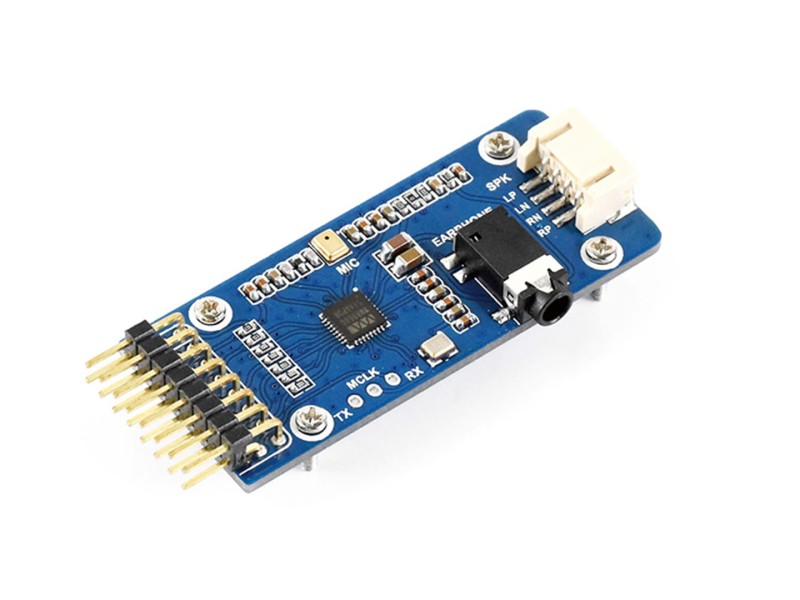

Zvuková karta WM8960

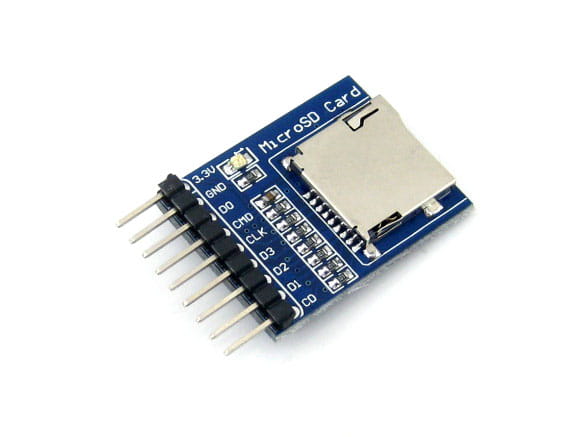

Paměťová karta Micro SD
Deska kamery OV2640

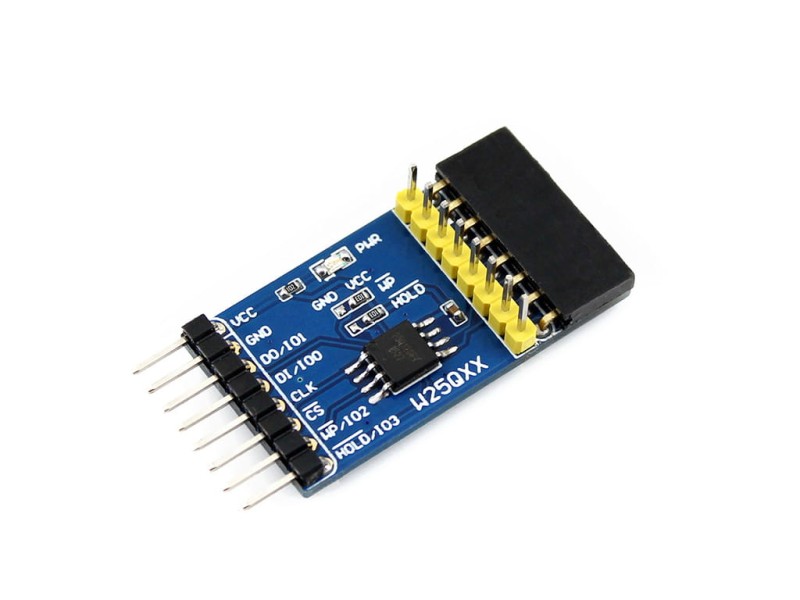

Deska DataFlash W25QXX

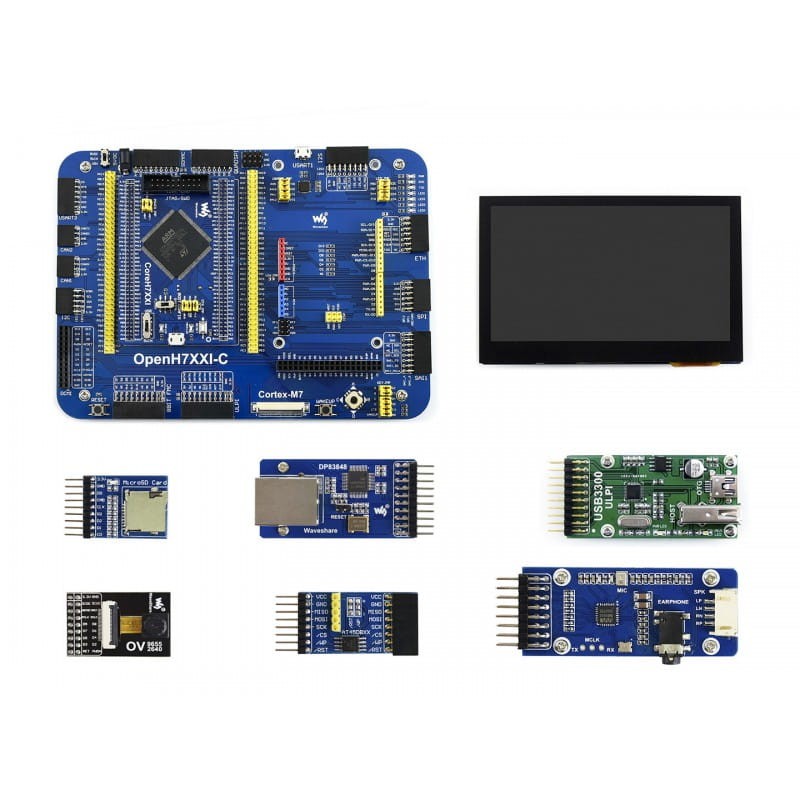

Sada obsahuje:
- Vývojová deska OpenH743I-C x 1 .
- Kabel s konektorem USB typu A na konektor micro B x 1
- Kabel USB typu A na zástrčku micro B x 1
- 4-pinový 2-pinový kabel x 1
- 5voltový napájecí zdroj x 1
- 4,3palcový kapacitní dotykový displej LCD x 1
- Ethernetová deska DP83848 x 1
- US3300 USB HS board x 1
- Zvuková karta WM8960 x 1 .
- Paměťová karta Micro SD x 1
- Kamera OV2640 x 1
- W25QXX DataFlash board x 1 .
- Kabel s konektorem USB typu A na konektor mini-B x 1 .
- Kabel USB typu A na zástrčku mini-B x 1 .
- Ethernetový kabel x 1 .
- 40-pin FFC (kontakt na opačné straně) x 1 .
- Sada šroubů (4 ks) x 1 .
.
.
.
.
.
.
.
Wiki: Standardní OpenH743I-C
