Vývojová Deska ESP32-S3 Smart 86 Box – 4palcový Dotykový Displej 480×480, Wi-Fi, Bluetooth BLE 5
ESP32-S3-Touch-LCD-4B je pokročilá vývojová deska od společnosti Waveshare, založená na modulu ESP32-S3 (2.4GHz Wi-Fi a BLE 5) s vestavěnou 16MB Flash a 8MB PSRAM. Obsahuje integrovaný 4palcový dotykový displej s rozlišením 480 × 480 (rozhraní RGB), který plynule spouští programy s grafickým uživatelským rozhraním (GUI), jako je LVGL.
Díky bohaté sadě periferií, včetně IMU senzorů a audio obvodů, deska umožňuje rychlý vývoj rozhraní HMI a aplikací pro inteligentní centrální ovládání, domácí brány, interaktivní panely, průmyslovou automatizaci a řízení osvětlení.
Klíčové vlastnosti:
- Vysoce výkonný dvoujádrový procesor Xtensa 32-bit LX7 ESP32-S3R8, taktovaný až na 240MHz
- Podporuje Wi-Fi 2.4GHz (802.11 b/g/n) a Bluetooth 5 (BLE), s integrovanou anténou
- Vestavěná paměť 512KB SRAM a 384KB ROM, s dalšími 8MB PSRAM a externí 16MB Flash
- Integrovaný 4palcový kapacitní IPS dotykový displej, rozlišení 480 × 480, 65K barev
- Kompatibilita s GUI knihovnami, jako je LVGL, pro vytváření plynulých rozhraní
- Podporuje 5bodové dotykové ovládání přes rozhraní I2C
- Čip ovladače displeje ST7701 a kapacitní dotykový kontrolér GT911 (rozhraní RGB a I2C)
- Vestavěný 6osý IMU QMI8658 (akcelerometr a gyroskop) pro detekci gest a počítání kroků
- RTC čip PCF85063 připojený k baterii přes AXP2101 pro nepřerušované napájení
- AXP2101 pro správu napájení: efektivní správa napájení, nabíjení a správa 3.7V Li-ion baterie (konektor PH2.0)

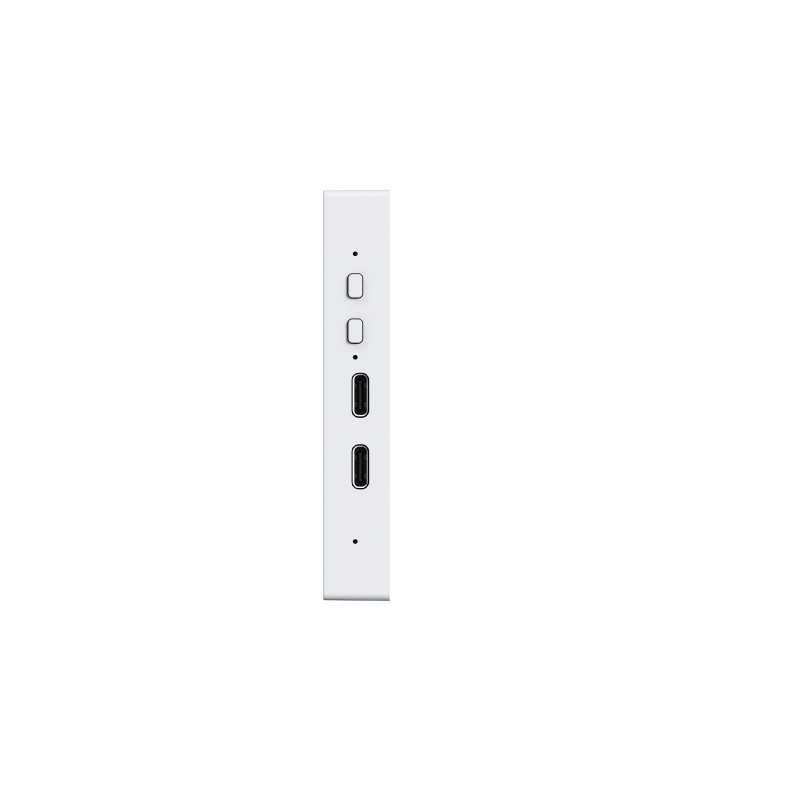

- Dvě boční tlačítka (PWR a BOOT) s možností programování
- Podpora audio vstupu/výstupu (kodek ES8311, obvod pro eliminaci ozvěny ES7210, konektor pro reproduktor)
- Dva konektory USB Typu C: pro napájení, programování, ladění a logování

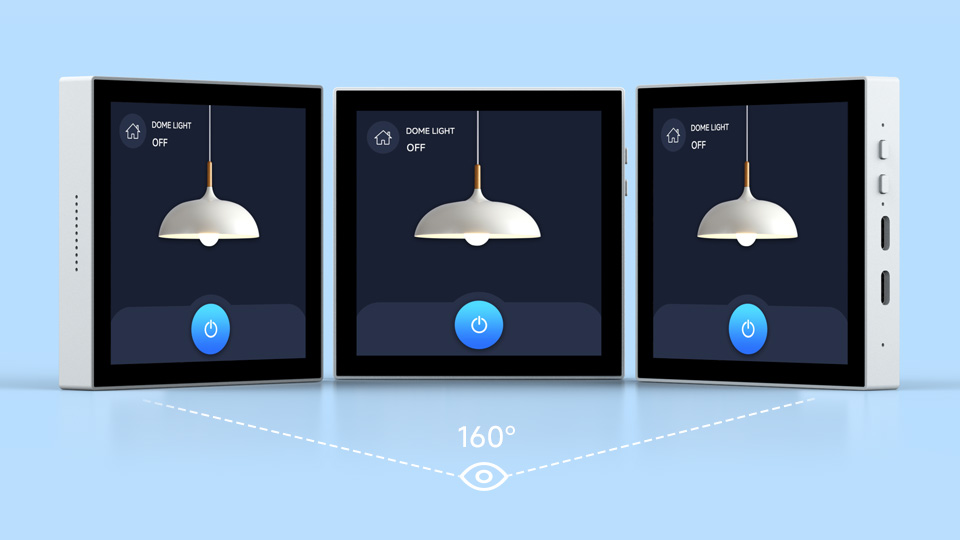

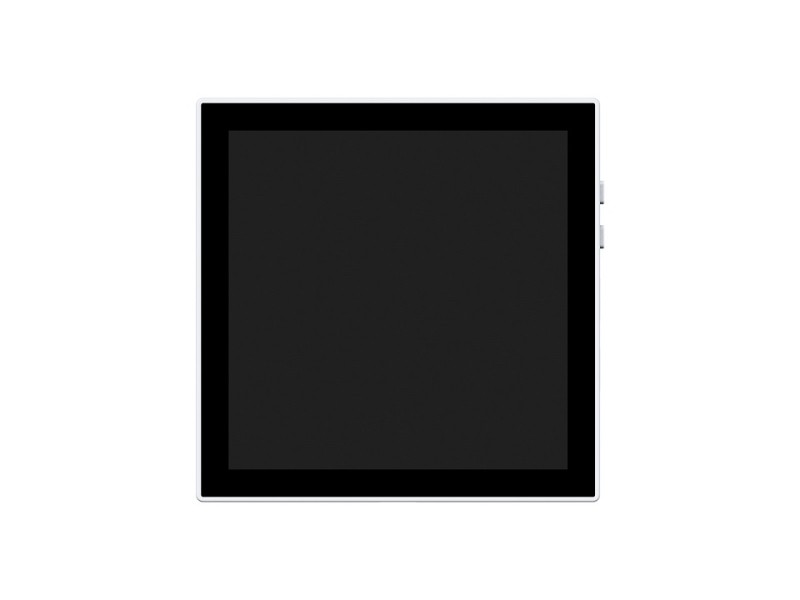

4palcový IPS Dotykový Displej
Široký pozorovací úhel 160°, vynikající zobrazovací výkon.

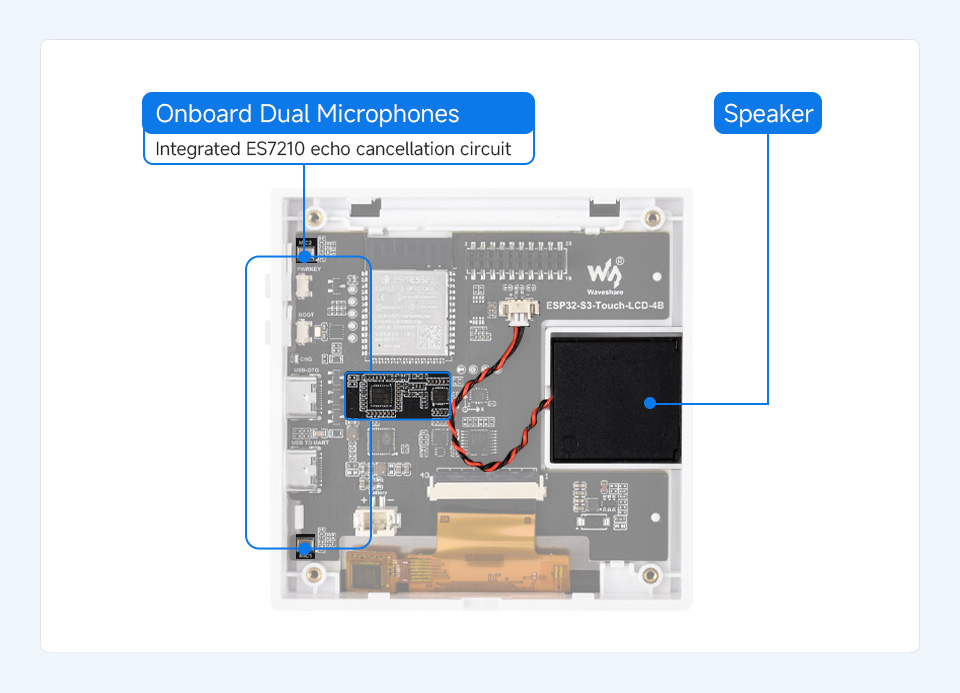

Audio Vstup/Výstup
Vestavěný audio kodek ES8311 a obvod pro eliminaci ozvěny ES7210. Vhodné pro každodenní audio aplikace.

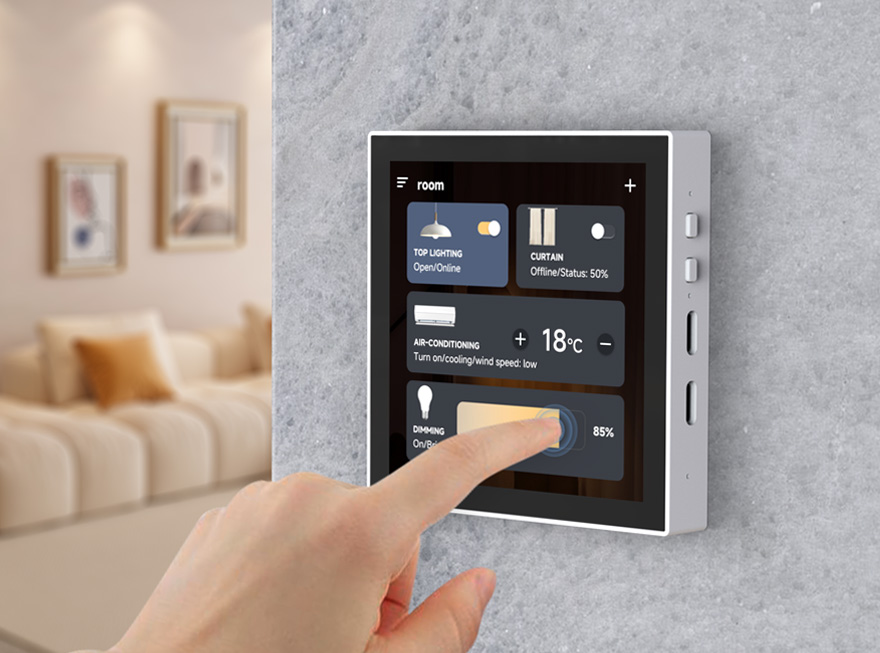

Příklady Scénářů Použití
Inteligentní Přepínač (Smart Switch)
Rozhraní Člověk-Stroj (HMI)
Terminál Chytré Domácnosti

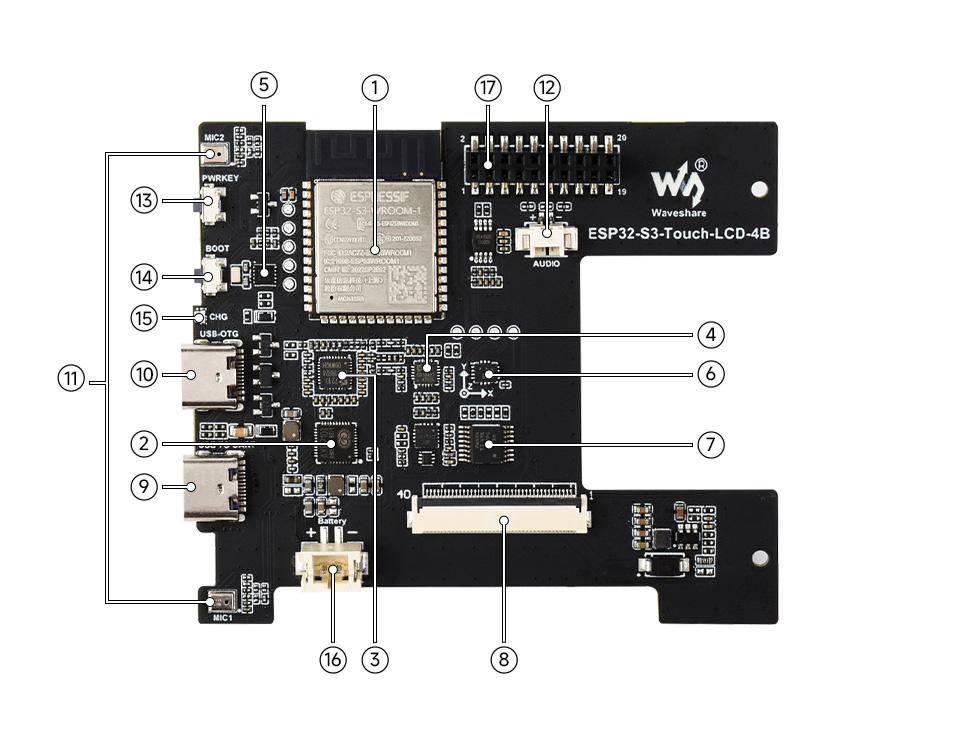

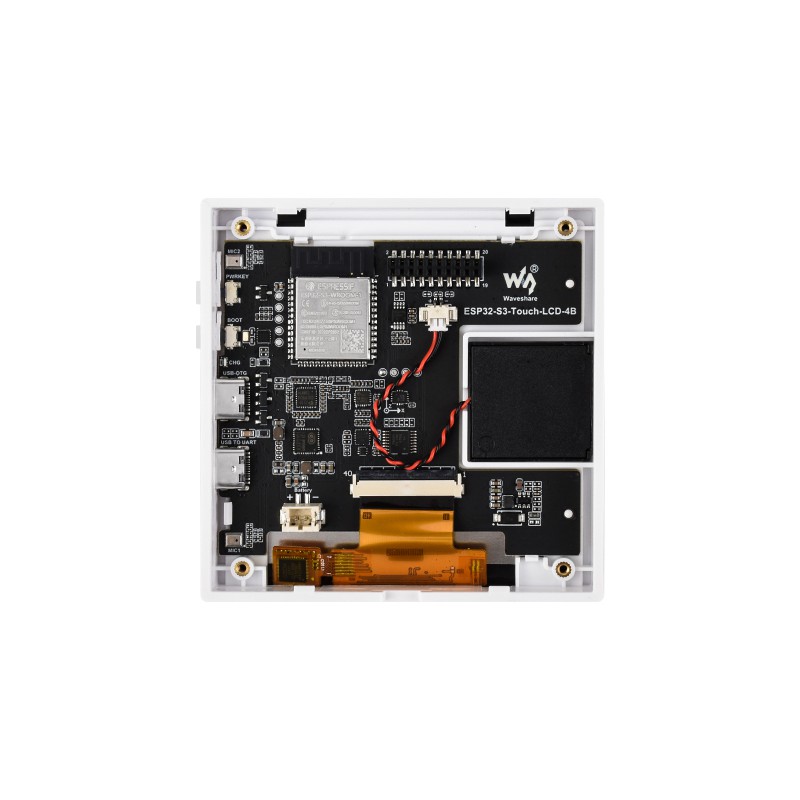

Popis Komponentů Desky
- ESP32-S3-WROOM-1-N16R8
SoC s WiFi a Bluetooth, až 240MHz, s 8MB PSRAM a 16MB Flash - AXP2101
Vysoce integrovaný IC pro správu napájení - ES7210 echo cancellation chip
Čip pro eliminaci ozvěny, zlepšuje přesnost zachycení zvuku - ES8311 low-power audio codec chip
Pro kódování a dekódování zvuku - PCF85063
RTC čip (Reálný čas) - QMI8658
6osý IMU (3osý gyroskop a 3osý akcelerometr) - TCA9554PWR
Čip pro rozšíření GPIO - LCD connector
Konektor pro 4palcový RGB displej
- USB TO UART Type-C connector
Pro napájení, programování a ladění - USB Type-C connector
USB rozhraní ESP32-S3, pro napájení, programování a tisk logů - Onboard microphones
Vstupy pro mikrofony s eliminací ozvěny - Speaker header
Konektor MX1.25 2P, podporuje reproduktor 8Ω 2W - PWRKEY button
Tlačítko pro zapnutí/vypnutí napájení, programovatelné pro jiné funkce - BOOT button
Pro spuštění zařízení a ladění funkcí - CHG LED indicator
LED dioda indikující stav nabíjení lithiové baterie - PH2.0 Lithium battery header
Konektor pro lithiovou baterii 3.7V, podporuje nabíjení a vybíjení - Expansion header (pitch 2.0mm)
Rozšiřující konektor pro připojení periferií

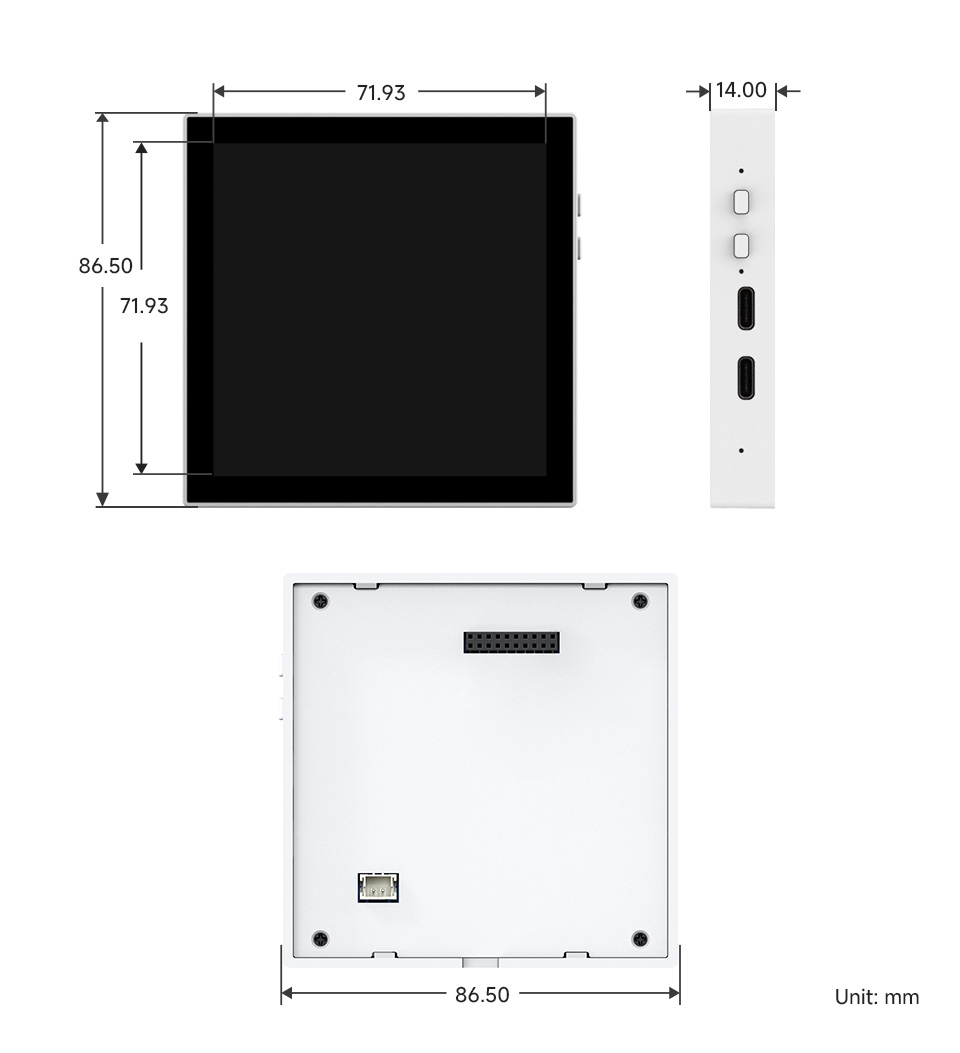

Vnější Rozměry
Obsah balení
- ESP32-S3-Touch-LCD-4B x1
