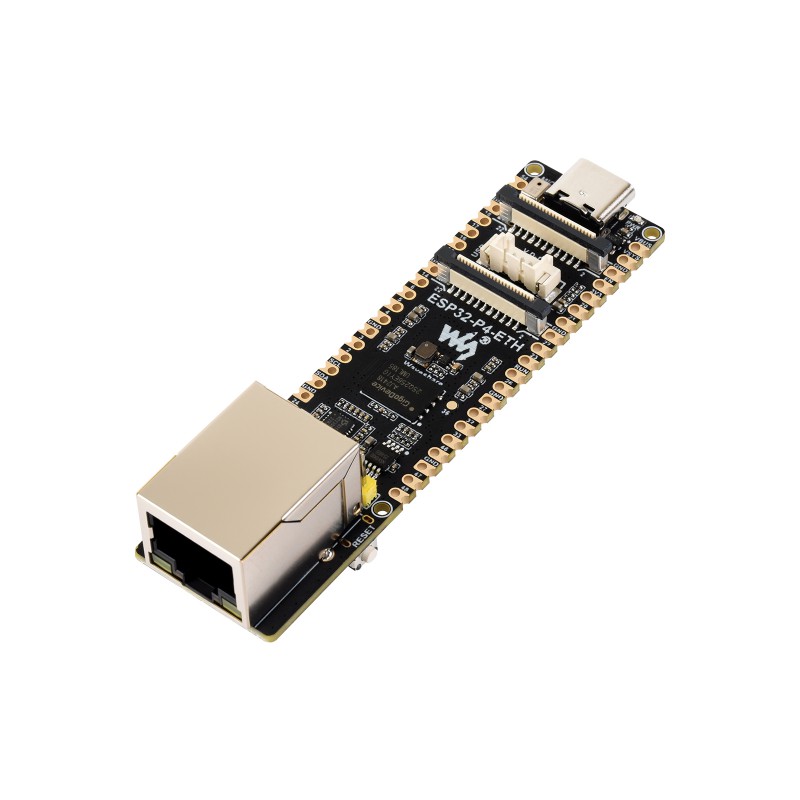

Vývojová deska ESP32-P4-ETH
ESP32-P4-ETH je pokročilá multimediální vývojová deska založená na čipu ESP32-P4 s dvoujádrovým procesorem RISC-V. Modul nabízí bohaté rozhraní HMI, včetně MIPI-CSI, MIPI-DSI, USB 2.0 OTG a ethernetového portu, což z něj činí vynikající platformu pro projekty související se šifrováním, edge computingem a moderními zařízeními IoT.
Hlavní vlastnosti:
- Výkonný MCU čip s dvoujádrovým a jednojádrovým procesorem RISC-V 32-bit.
- Integrovaných 32 MB paměti PSRAM v čipu a dodatečných 32 MB paměti Nor Flash na desce.
- Pokročilé hardwarové zpracování obrazu: podpora kodeků JPEG, PPA, ISP a hardwarový video kodér H.264.
- Bohatá komunikační rozhraní: konektor MIPI-CSI, MIPI-DSI, USB 2.0 OTG, ethernetový port 100M RJ45, čtečka karet TF (SDIO 3.0), vestavěný mikrofon a konektor pro reproduktor.
- Vyvedené konektory GPIO (2x20-pin), zajišťující až 27 volných, programovatelných vstupních/výstupních pinů (kompatibilita mj. s vybranými moduly Raspberry Pi Pico).
- Rozsáhlé bezpečnostní funkce: Secure Boot, Flash Encryption, kryptografické akcelerátory, generátor TRNG a mechanismy separace oprávnění.
Dvě metody napájení systému
Deska byla navržena s ohledem na flexibilitu. Standardním způsobem napájení a nahrávání softwaru je port USB typu C. Deska má navíc vyhrazené vývody pro modul napájení přes síťový kabel (PoE).
Důležité: Prezentovaná verze desky neobsahuje vestavěný modul napájení PoE. Podpora napájení ze sítě Ethernet (Power over Ethernet) je možná pouze po zakoupení volitelného modulu PoE.

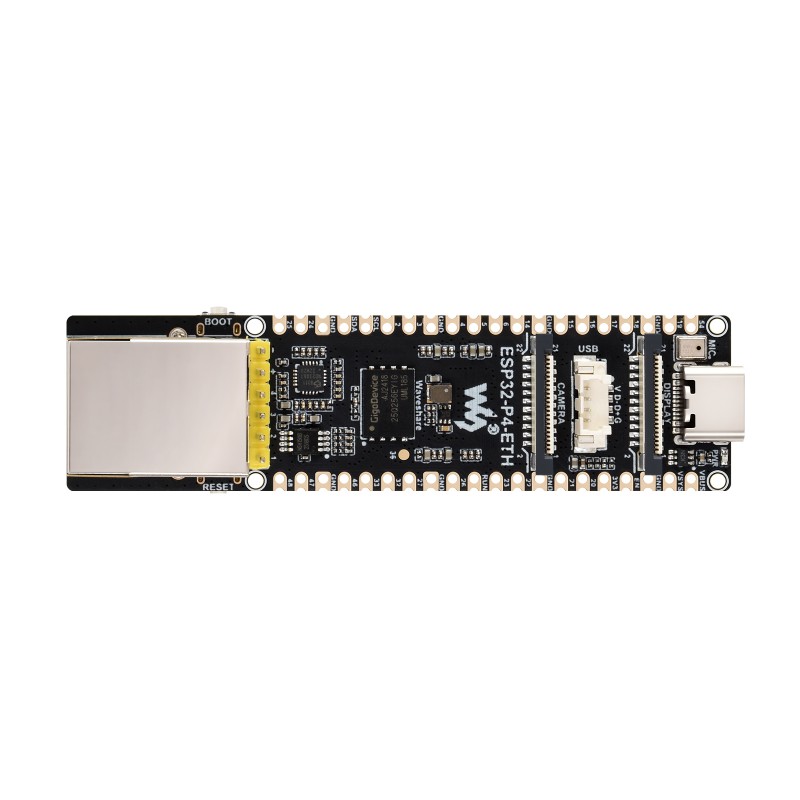

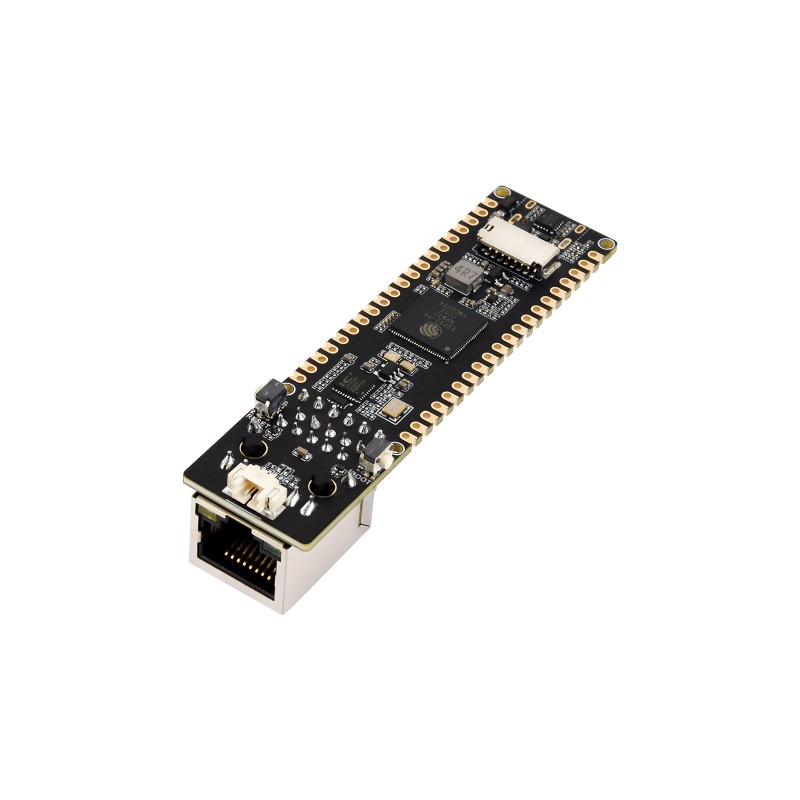

Rozmístění prvků na desce
- Čip ESP32-P4NRW32 - čip ESP32-P4 vybavený 32 MB paměti PSRAM.
- Ethernetový port 100M RJ45 - spolehlivá kabelová komunikace.
- Paměť Nor Flash - integrovaných 32 MB.
- Rozhraní displeje MIPI-DSI - 2-linkové, pro připojení kompatibilních obrazovek DSI.
- Rozhraní kamery MIPI-CSI - 2-linkové, určené mj. pro kamery OV5647.
- Port USB typu C - pro napájení a nahrávání kódu.
- Vestavěný mikrofon - usnadňující přímou hlasovou interakci.
- Konektor reproduktoru - MX1.25 2P, určený pro reproduktory 8Ω 2W.
- Konektor 4PIN USB - vyvedení rozhraní USB OTG 2.0 High Speed.
- Piny pro modul PoE - zásuvky pro připájení volitelného napájecího modulu.
- Tlačítko BOOT - stisknutí a podržení během startu přepne systém do režimu programování.
- Tlačítko RST - slouží k hardwarovému resetování systému.
- Indikátor napájení - signalizační LED dioda.
- Slot pro paměťové karty TF - konektor ve standardu protokolu SDIO 3.0.
Vývody pinů (Pinout) a rozměry
Obsah sady
- Vývojová deska ESP32-P4-ETH x1
- Goldpin konektor 20PIN x2
