Vývojová deska ESP32-S3 s AMOLED displejem 2.16 palce
ESP32-S3-Touch-AMOLED-2.16 je všestranná a vysoce integrovaná vývojová deska vybavená kapacitní dotykovou obrazovkou AMOLED. Je založena na výkonném dvoujádrovém procesoru ESP32-S3 s připojením Wi-Fi a Bluetooth 5. Díky vestavěnému čipu pro správu napájení, 6-osému senzoru IMU, duálnímu mikrofonu a podpoře napájení z baterie je tento modul vynikající platformou pro rychlý vývoj HMI rozhraní a pokročilých IoT zařízení.
Hlavní vlastnosti
- Výkonný dvoujádrový procesor ESP32-S3R8 Xtensa 32-bit LX7 s taktem až 240 MHz.
- Integrované bezdrátové připojení Wi-Fi 2.4 GHz (802.11 b/g/n) a Bluetooth 5 (LE).
- Velké množství paměti: 512 KB SRAM, 384 KB ROM, 8 MB vestavěné PSRAM a 16 MB externí paměti Flash.
- Kapacitní dotyková obrazovka AMOLED 2,16 palce (rozlišení 480 x 480 px, 16,7 mil. barev).
- Vestavěný 6-osý senzor IMU QMI8658 (akcelerometr a gyroskop) pro sledování pohybu a gest.
- Duální mikrofonní systém s potlačením šumu a obvodem pro eliminaci ozvěny, usnadňující rozpoznávání hlasu.
- Čip pro správu napájení AXP2101 podporující nabíjení a vybíjení Li-Po baterií 3,7V (konektor MX1.25).
- Konektor USB-C zajišťující pohodlné programování, napájení a čtení logů.

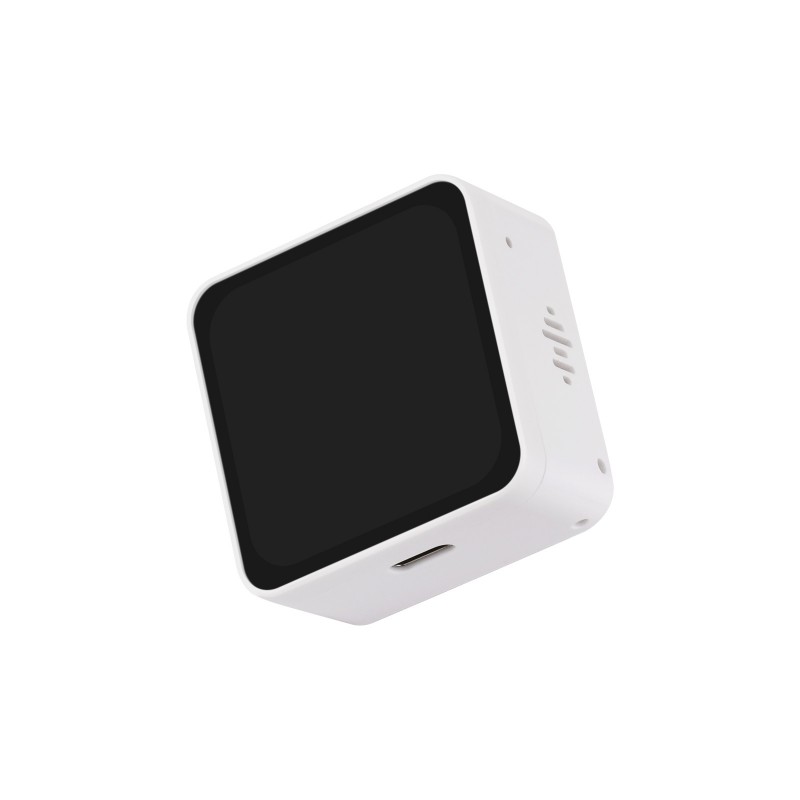

Kompaktní rozměry, obrovské možnosti
Deska se skvěle hodí pro navrhování inteligentních zařízení typu Smart Home, která vyžadují interakci s uživatelem (HMI). Modul nabízí možnost připojení externí baterie, díky čemuž může pracovat jako plně nezávislé mobilní zařízení.

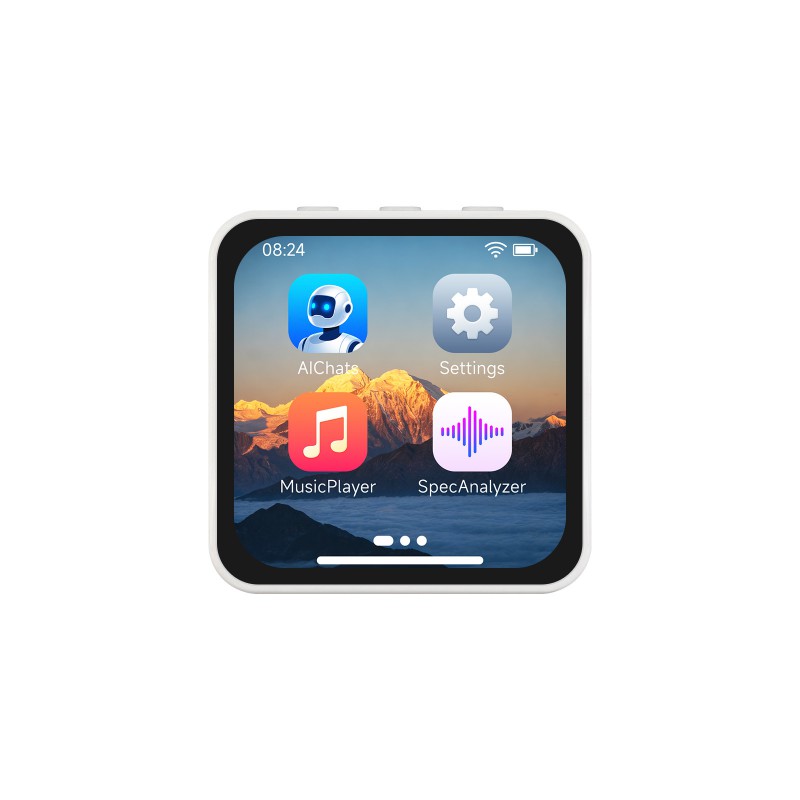

AMOLED displej nové generace
Použitá technologie AMOLED poskytuje významnou výhodu oproti standardním LCD obrazovkám. Panel se vyznačuje přesným ovládáním podsvícení, což vede k dokonalému vykreslení detailů, velmi vysokému kontrastu a širokým pozorovacím úhlům. Ovladač CO5300 a dotykový čip CST9220 pracují na bázi sběrnic QSPI a I2C, což šetří cenné IO piny mikrokontroléru.
Specifikace displeje
- Typ panelu: AMOLED
- Úhlopříčka: 2,16 palce
- Rozlišení: 480 x 480 pixelů
- Barevná hloubka: 16,7 mil. barev
- Jas: 600 cd/m²
- Kontrast: 100 000:1
- Řídicí rozhraní: QSPI (ovladač CO5300)
- Typ dotyku: Kapacitní (čip CST9220)
Rozmístění prvků na desce
- ESP32-S3R8: SoC čip Wi-Fi / Bluetooth.
- Paměť: 16 MB NOR Flash.
- AXP2101: Pokročilý čip pro správu napájení.
- Anténa: Vestavěná (Wi-Fi 2.4GHz a BLE 5).
- USB-C: Port pro napájení, programování a logy.
- Konektor MX1.25: Pro připojení Li-Po baterie 3,7V.
- Konektor IPEX 1: Externí anténa (vyžaduje hardwarovou úpravu).
- Slot TF: Podpora microSD paměťových karet.
- Dva mikrofony: S obvodem pro eliminaci ozvěny.
- Tlačítko GPIO 18: Programovatelné uživatelské tlačítko.
- Tlačítko PWR: Ovládání napájení a vlastní funkce.
- Tlačítko BOOT: Vstup do režimu flashování.
- QMI8658: 6-osý senzor IMU.
- Konektor displeje: Připojení panelu 2,16 palce.

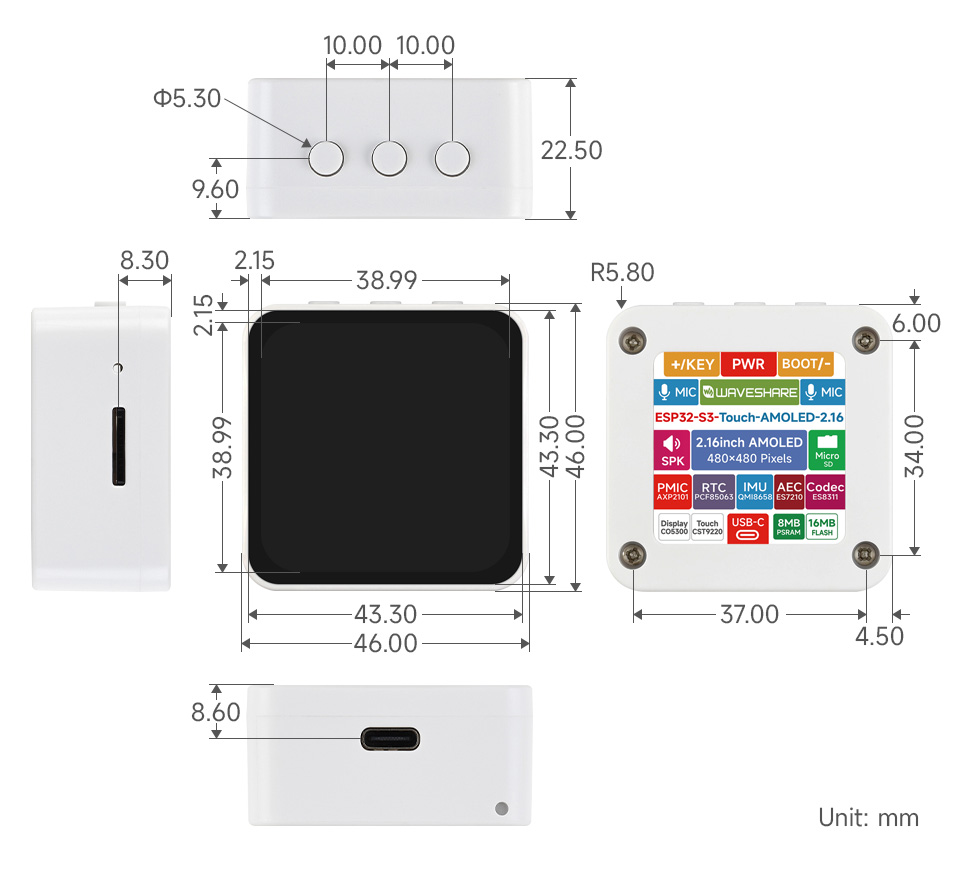

Rozměry modulu
Obsah balení
- Hlavní deska ESP32-S3-Touch-AMOLED-2.16 - 1 ks.
- Ochranná izolační podložka z polykarbonátu (PC) - 1 ks.
