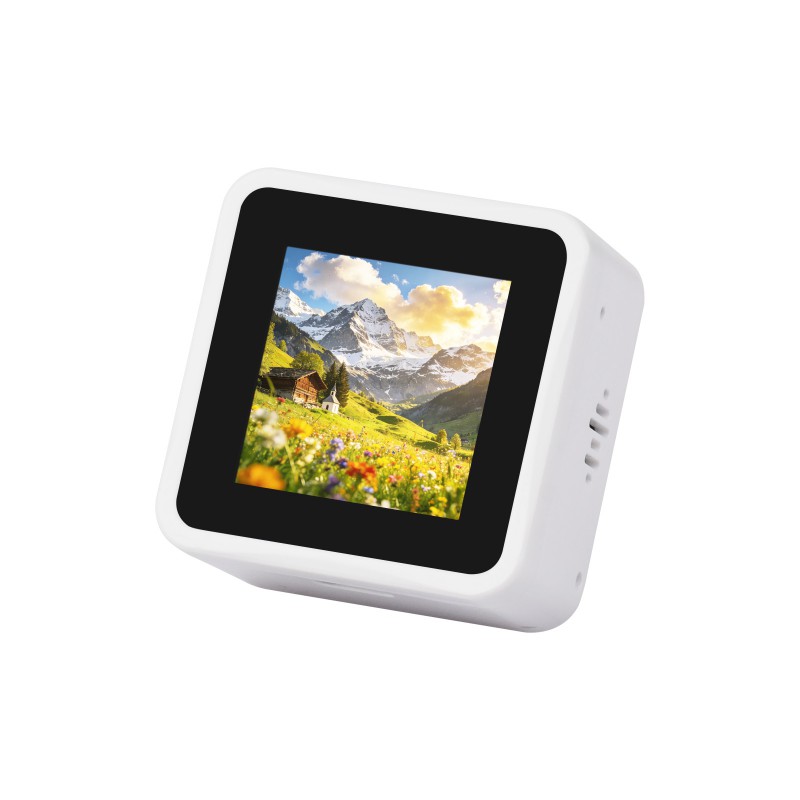

Vývojová deska ESP32-S3 s dotykovým LCD displejem 1,54"
Vývojová deska od společnosti Waveshare, založená na výkonném dvoujádrovém mikrokontroléru ESP32-S3. Modul je uzavřen ve speciálně navrženém pouzdře a je vybaven dotykovým IPS LCD displejem s úhlopříčkou 1.54". Disponuje integrovanými mikrofony, snímačem pohybu IMU a podporou připojení Wi-Fi a Bluetooth 5, což z něj činí ideální řešení pro projekty HMI, IoT, hlasové interakce a aplikace využívající umělou inteligenci.
Hlavní vlastnosti:
- Výkonný dvoujádrový procesor ESP32-S3R8.
- Integrované připojení Wi-Fi 2,4 GHz a Bluetooth 5 (LE) s vestavěnou anténou.
- Kapacitní dotykový displej IPS LCD 1,54" s rozlišením 240 x 240 pixelů a barevnou paletou 262K.
- Paměť: 512 KB SRAM, 384 KB ROM, 8 MB paměti PSRAM a 16 MB externí paměti Flash.
- Vestavěné dva mikrofony a audio obvody (ES7210, ES8311, NS4150B) s hardwarovou redukcí ozvěny.
- 6-osý snímač pohybu IMU QMI8658 (3-osý akcelerometr a 3-osý gyroskop).
- Slot pro paměťovou kartu TF pro snadné ukládání multimédií a záznam dat.
- Konektor akumulátoru Li-Po 3,7 V (MX1.25) s integrovaným obvodem správy nabíjení.
- Rozhraní USB typu C pro pohodlné programování a napájení modulu.
Malá velikost, neomezené možnosti
Zařízení je ideální pro tvorbu inteligentních ovladačů a budování moderních rozhraní člověk-stroj (HMI). Díky konektoru akumulátoru může deska pracovat nezávisle a výchozí software umožňuje mimo jiné spouštění konverzací založených na AI, přehrávání audia a videa nebo jednoduché arkádové hry.
Specifikace displeje
- Typ panelu: IPS
- Úhlopříčka: 1,54 palce
- Rozlišení: 240 x 240 pixelů
- Barvy: 262 tisíc
- Komunikační rozhraní: 4-žilové SPI
- Řadič displeje: ST7789
- Typ dotykového panelu: Kapacitní (obvod CST816)
- Aktivní oblast zobrazení: 27,72 x 27,72 mm

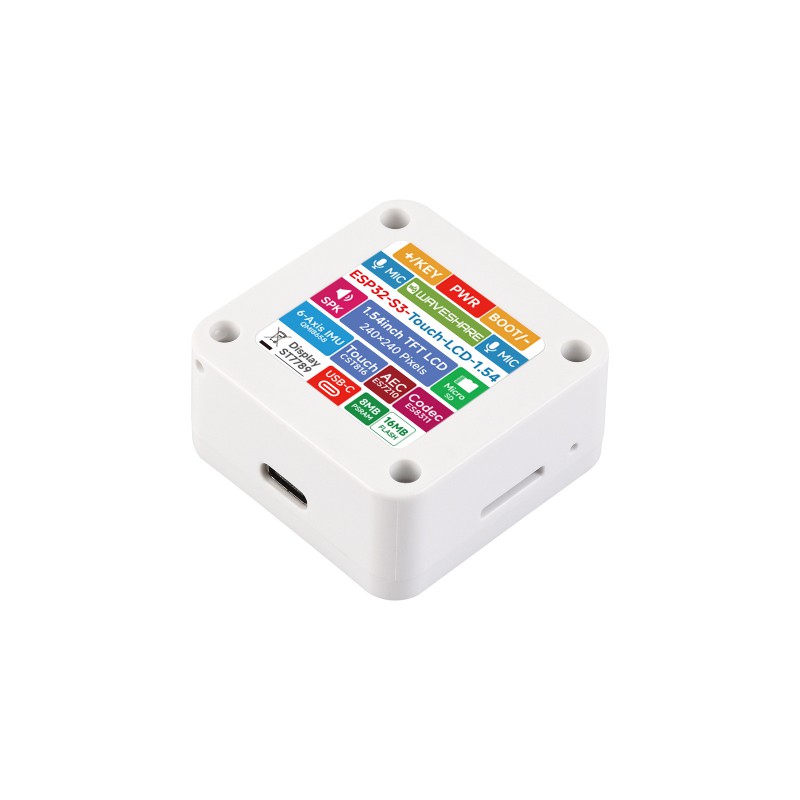

Rozmístění prvků na desce
- ESP32-S3R8: dvoujádrový procesor s pracovní frekvencí do 240 MHz.
- 16MB NOR-Flash: vestavěná paměť pro data a programy.
- NS4150B: obvod audio výkonového zesilovače.
- ES8311: energeticky úsporný audio kodek.
- ES7210: vysoce výkonný dekodér / ADC obvod.
- Obvod správy napájení: řídí proces bezpečného nabíjení a vybíjení akumulátoru.
- QMI8658: 6-osý snímač IMU obsahující 3-osý gyroskop a 3-osý akcelerometr.
- Tlačítko PLUS: konfigurovatelné uživatelské tlačítko.
- Tlačítko PWR: tlačítko napájení.
- Tlačítko BOOT: tlačítko usnadňující vstup do režimu programování.
- Mikrofony: slouží k záznamu zvuku a rozpoznávání řeči.
- Slot pro TF kartu (MicroSD): umožňuje dodatečné rozšíření paměti.
- Anténa: integrovaná anténa na desce plošných spojů.
- Konektor lithiového akumulátoru (MX1.25): 2-pinový konektor podporující články 3,7 V s podporou nabíjení a vybíjení.
- Port USB typu C: univerzální rozhraní pro programování a napájení systému.
- Konektor reproduktoru (MX1.25): vyhrazená zásuvka pro přímé připojení reproduktoru.
- Konektor panelu displeje.

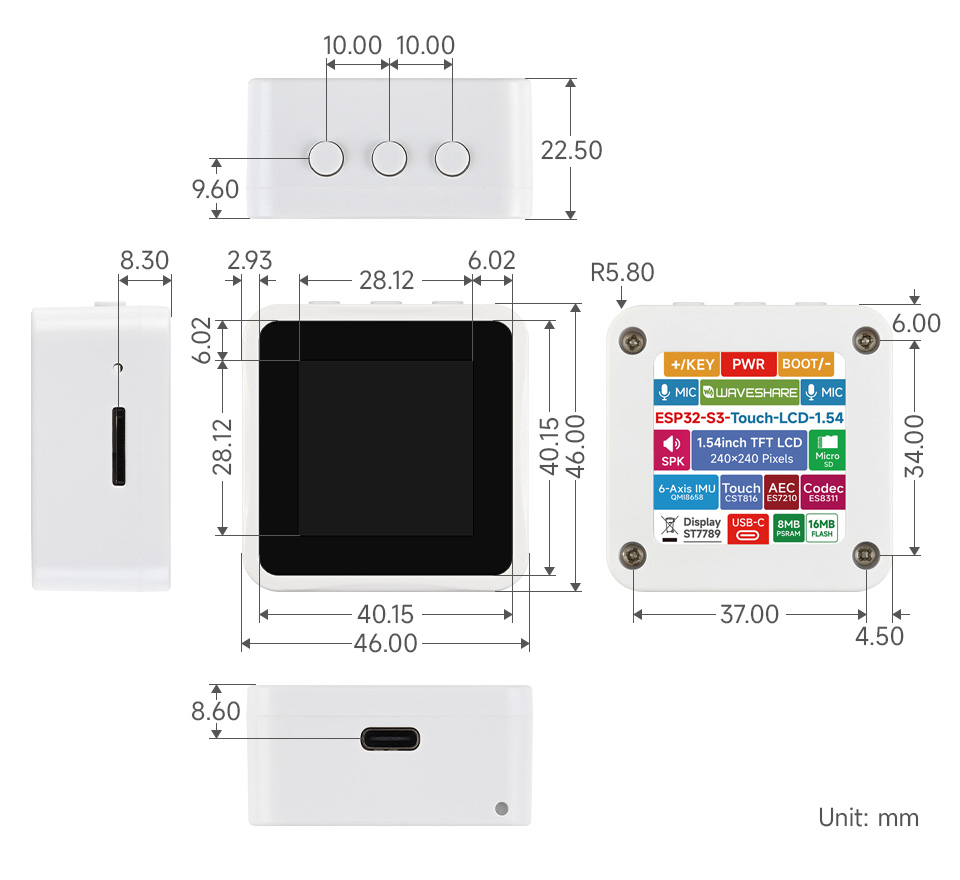

Rozměry desky
Obsah sady
- Základní deska ESP32-S3 s displejem Touch-LCD 1.54" - 1 ks.
- Izolační podložka PC - 1 ks.
