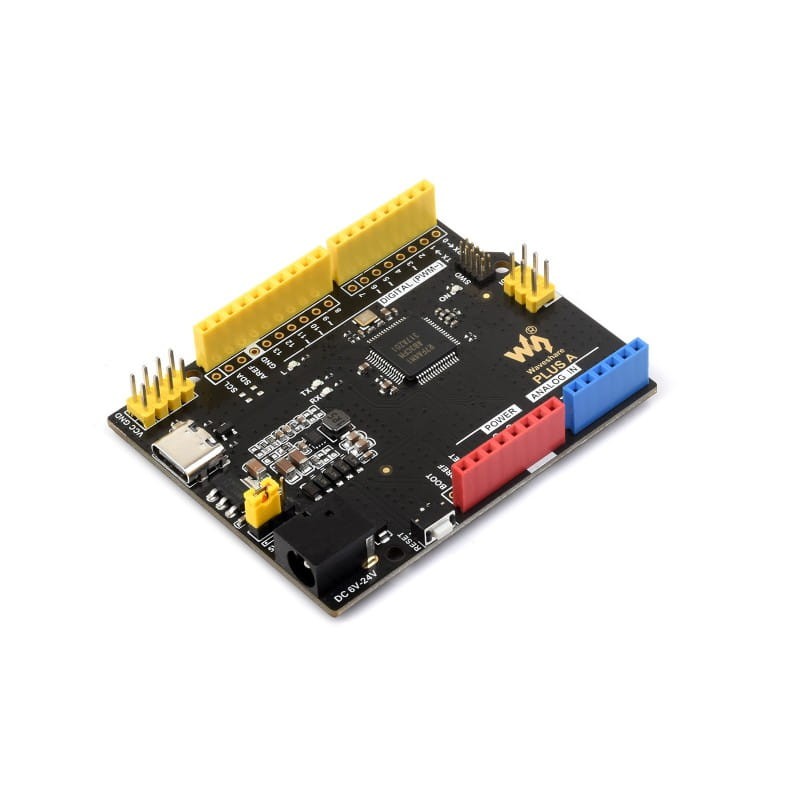

Vývojová platforma R7FA4 Plus, mikroprocesor R7FA4M1AB3CFM
Vývojová platforma R7FA4 Plus nabízí uživatelům cenově výhodný, flexibilní a pohodlný způsob realizace kreativnějších nápadů.Využívá výkonný 32bitový mikroprocesor R7FA4M1AB3CFM od společnosti Renesas Electronics, který díky rozšířené paměti, periferiím a rychlejšímu taktování snadno zvládne i složitější návrhy.
Díky přídavnému 12bitovému převodníku D/A, sběrnici CAN a operačním zesilovačům poskytuje tato platforma rozšířenou funkčnost a flexibilitu pro nejrůznější projekty. R7FA4 Plus je kompatibilní s Arduino UNO R4 Minima a využívá mikroprocesor RA4M1 (Arm® Cortex®-M4) s hlavní frekvencí 48 MHz. Díky 256 kB paměti Flash a 32 kB paměti RAM umožňuje rozšířená paměť snadnou správu složitých projektů.
Kromě toho flexibilní možnosti napájení, podpora napájení přes USB-C nebo externí VIN a indikátory provozního stavu dělají z této platformy všestrannou platformu pro širokou škálu aplikací. Platforma R7FA4 Plus je pokročilý a všestranný nástroj pro vývojáře, inženýry a nadšence, který umožňuje snadno a flexibilně realizovat složitější a kreativnější projekty.
Specifikace: R7FA je vybaven systémem R7FA, který je schopen pracovat s různými typy zařízení:
- Mikroprocesor: R7FA4 (32bitový ARM Cortex-M4).
- Taktovací frekvence: 1: Cvičení: 48 MHz
- Operační paměť: R4C (4,5 GHz), rychlost: 0,5 GHz, rychlost: 0,5 GHz, rychlost: 0,5 GHz, rychlost: 0,5 GHz: Paměť RAM: 256kB Flash, 32kB RAM
- Provozní napětí: Volitelné napětí: 5V/3,3V
- Napájecí vstup: 6~24V
- Tlačítko resetování: Boční
- Výstupní proud IO pinů: 8mA
- Digitální piny: I/O výstupní signál: 14
- Analogové piny: 14 6
- D/A PŘEVODNÍK: 2
- PWM: 6
- UART: 1
- I2C: 1 UART: 1 1
- SPI: 1
- CAN: 1
- DC zásuvka: Nízkoprofilová, při připojení neblokuje stínění
- Napájecí výstup: Poskytuje výstup 5 V NEBO 3,3 V a společnou zem s ostatními deskami.
- Maximální výstupní napětí 5V: Až 2000mA, s možností vyššího pohonu
Product features:
- Kompatibilní s Arduino UNO R4 Minima
- Mikroprocesor RA4M1 (Arm® Cortex®-M4)
- Rozšířená paměť 256 kB Flash a 32 kB RAM
- Přídavný 12bitový převodník D/A, sběrnice CAN a operační zesilovače
- Flexibilní možnosti napájení: USB-C nebo externí napájení VIN
- Indikátory provozního stavu: indikátor napájení (PWR), uživatelská LED, indikátory příjmu (RX) a vysílání (TX)
- Rozhraní ICSP, které může fungovat jako rozhraní SPI

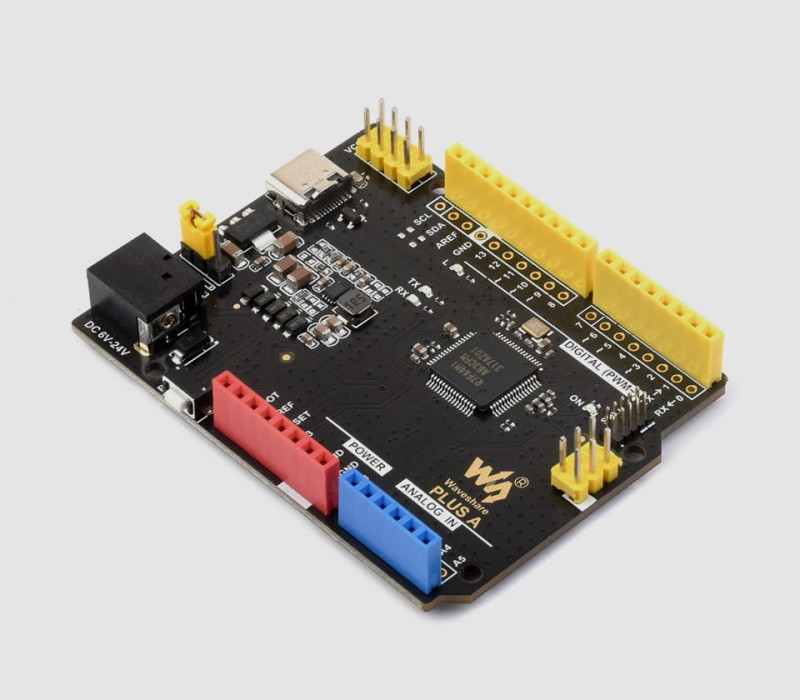

Univerzální vývojová platforma R7FA4 Plus:

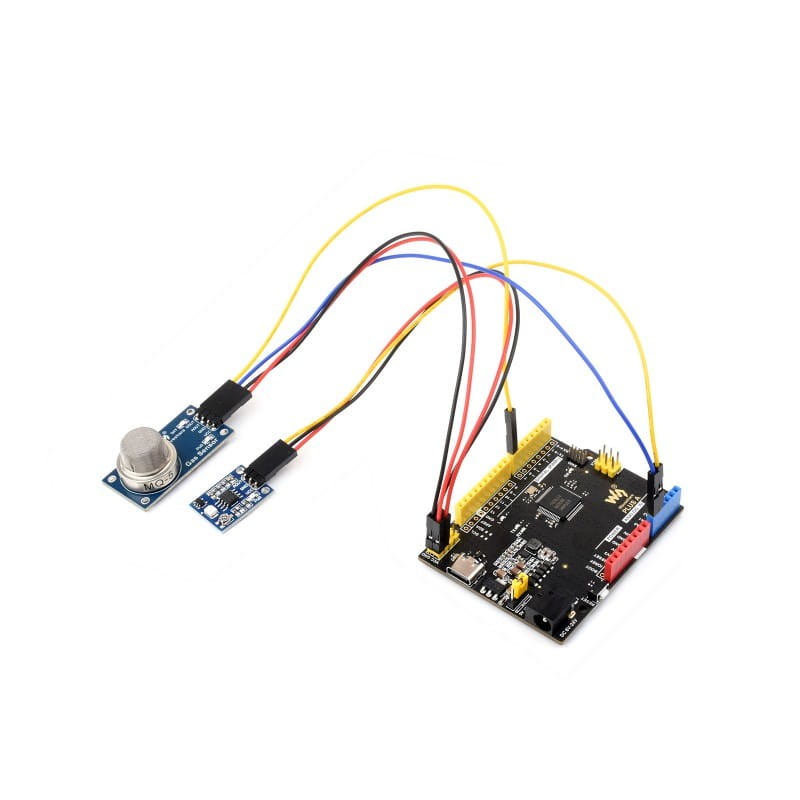

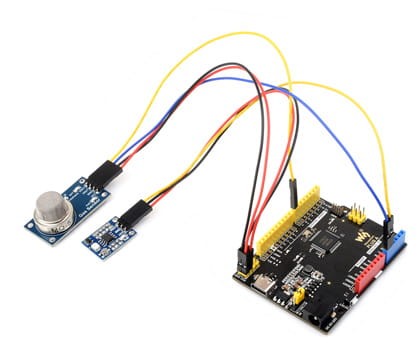

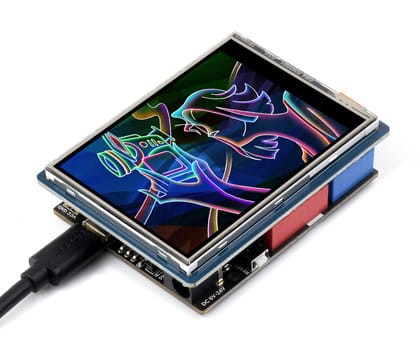

Široká kompatibilita s periferiemi WaveShare:

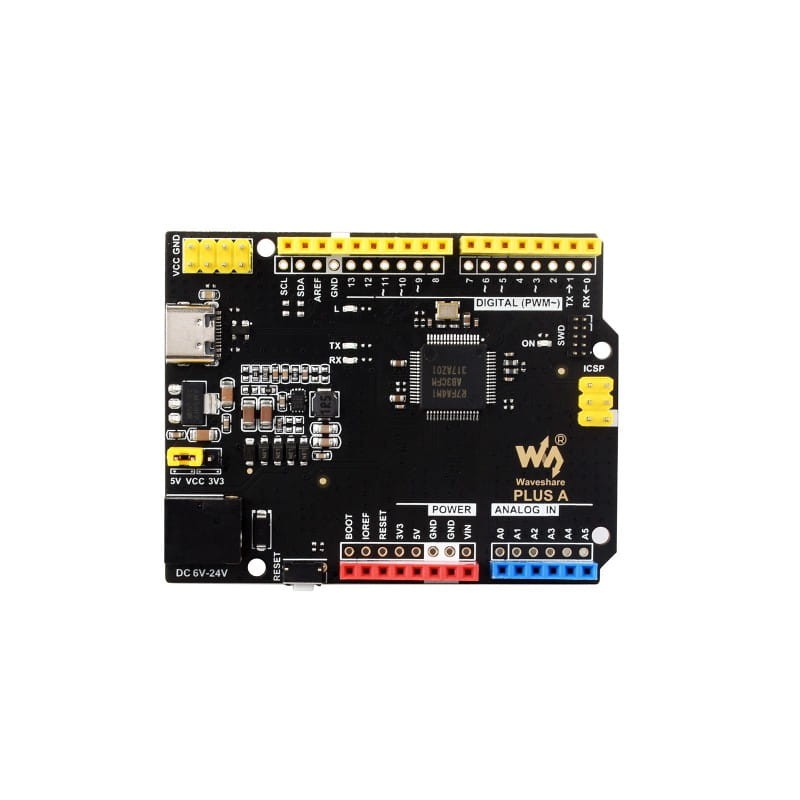

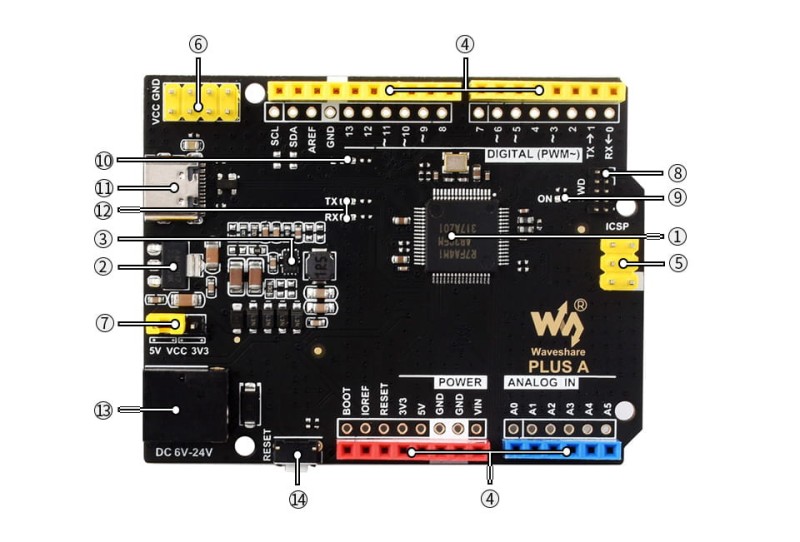

Konstrukce modulu:
- R7FA4M1AB3CFM
- AMS1117-3.3 Regulátor napětí 3,3 V
- MP8759 5V regulátor napětí
- Rozhraní Arduino
- Rozhraní ICSP
- Výstupní konektor napájení 3,3 V NEBO 5 V
- Konfigurace napájení pro konfiguraci provozního napětí R7FA4 PLUS A
- Indikátor SWD
- Indikátor napájení
- Uživatelská LED dioda
- Konektor USB typu C
- Indikátory RX/TX sériového portu
- VIN stejnosměrný vstup: 6 V ~ 24 V.
- Tlačítko resetování

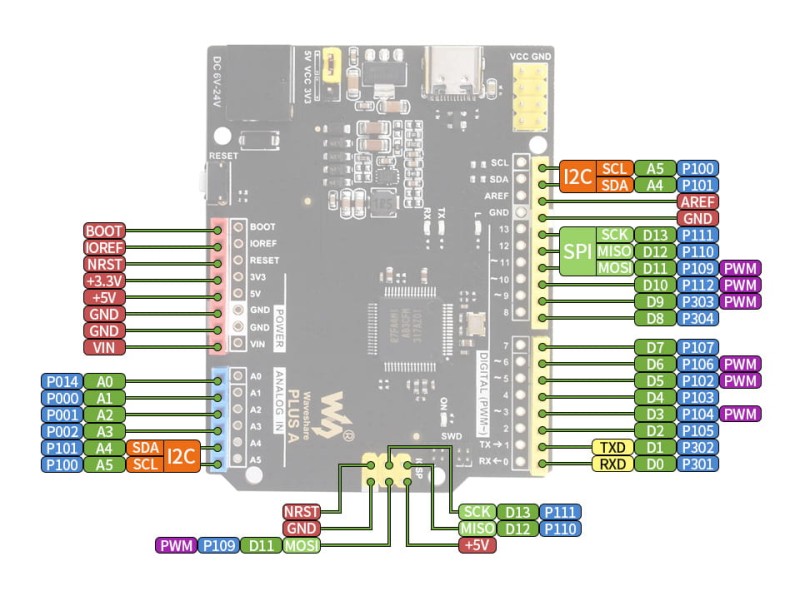

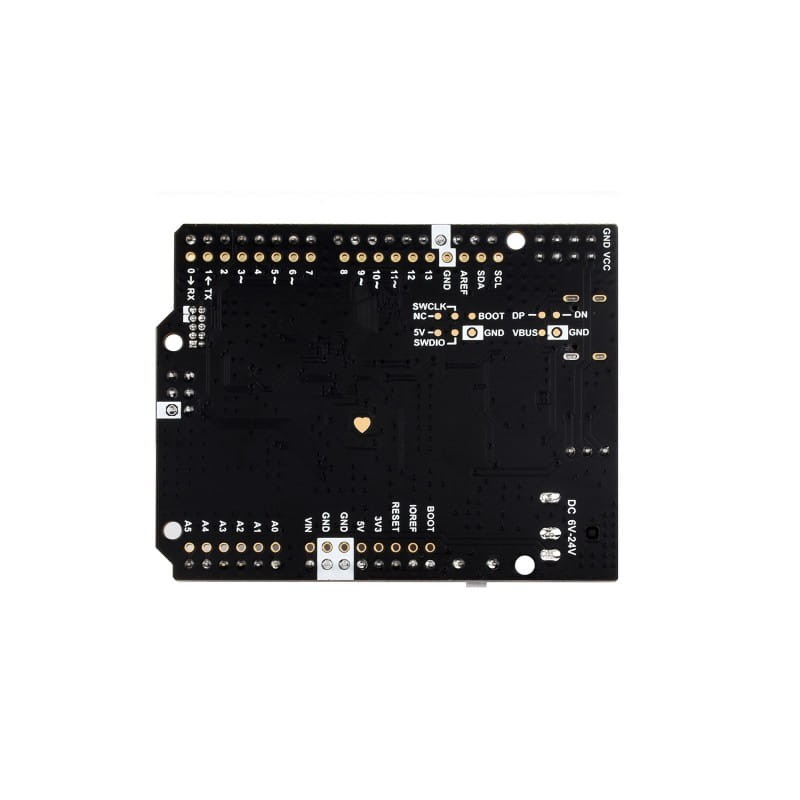

Definice vývodů:

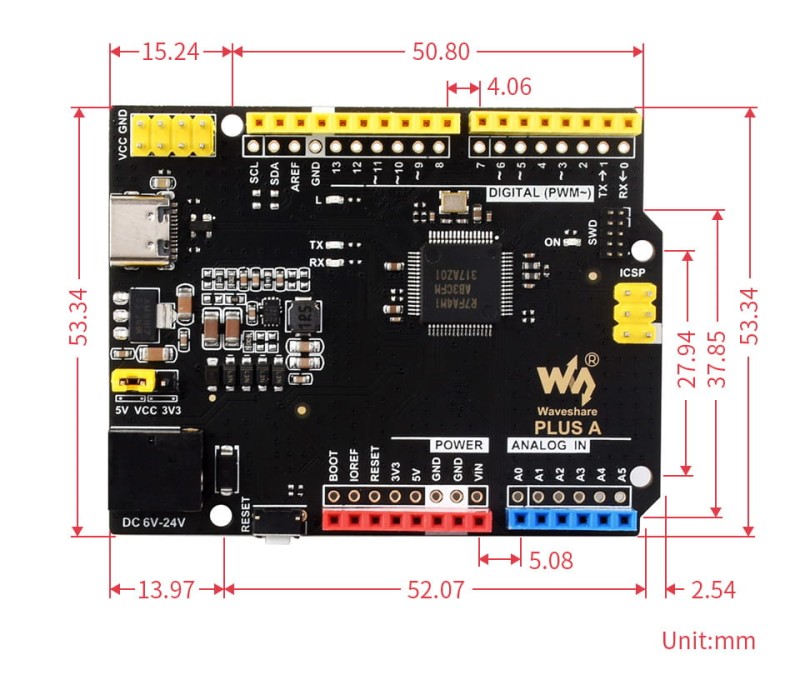

Rozměry:
Sada obsahuje:
- R7FA4 PLUS A platforma x1

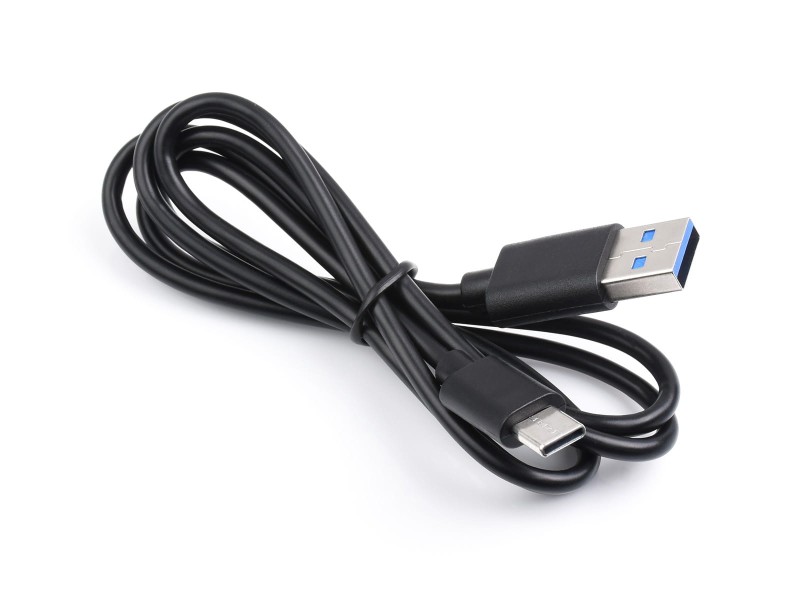

- Kabel USB typu A na typ C x1
Wiki: R7FA4_PLUS_A
