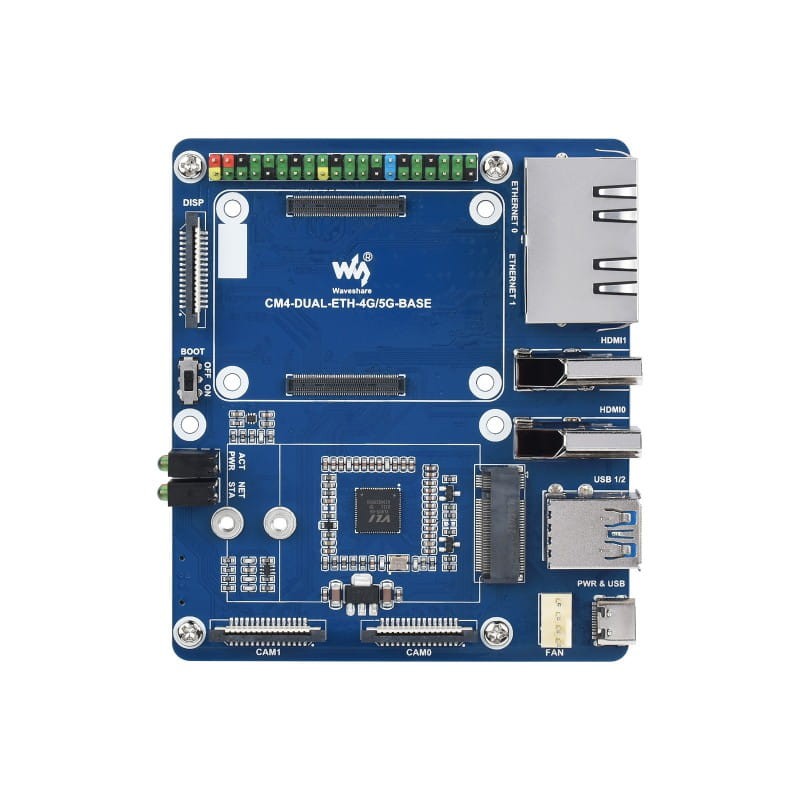

Dual Gigabit Ethernet 5G/4G Base Board je základní deska určená pro moduly Raspberry Pi CM4
.Vybaven RJ45, USB 3.2, HDMI, DSI, CSI a slotem M.2 B KEY pro modul 4G/5G. Kromě toho je na desce čip RTC, konektor pro ventilátor a 40pinový konektor GPIO kompatibilní s moduly HAT.
Specifikace modulu:
- Konektor CM4: vhodný pro všechny varianty modulu Raspberry Pi CM4 (není součástí dodávky) .
- Konektor M.2 B pro připojení modulu 4G/5G
- Standardní 40pinový konektor Raspberry Pi HAT
- Hodiny reálného času (RTC) se záložní baterií
- 2 x konektor HDMI
- 2 x konektor kamery CSI MIPI, 15pinový 1,0mm FPC
- Konektor displeje DSI MIPI, 15pinový 1,0mm FPC
- 2 x konektor Ethernet 1000M
- 2 x konektory USB 3.2
- Konektor USB typu C .
- Konektor pro kartu Micro SD určený pro moduly RPI CM4 Lite
- Slot pro kartu NanoSIM
- Řadič ventilátoru: 5V/12V PWM
- Napájení: 5 V .
- Rozměry: 87 x 99,5 mm
Kompatibilní s komunikačními moduly s rozhraním M.2 B KEY:

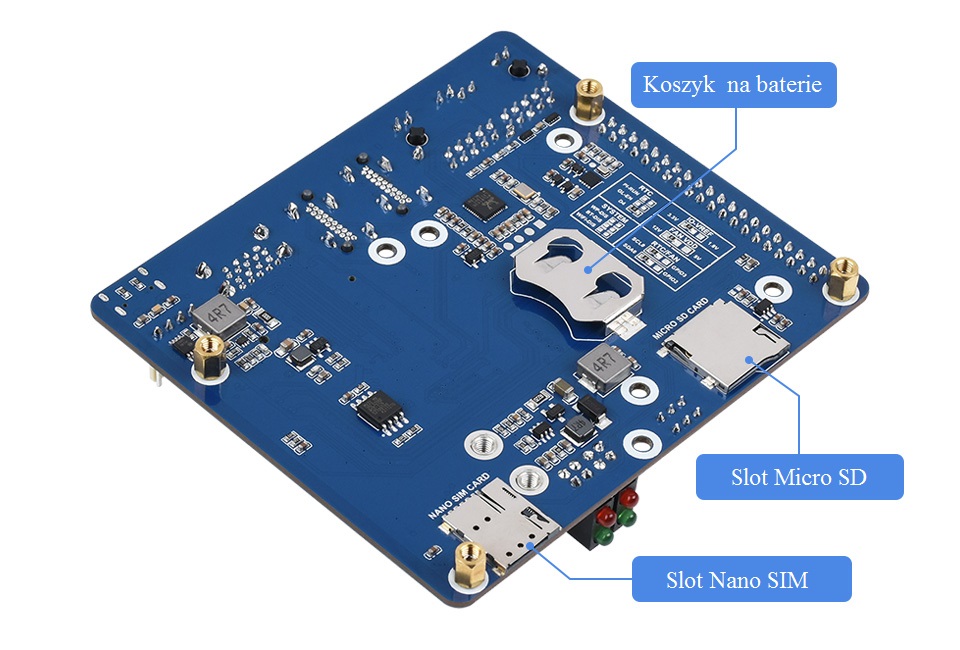

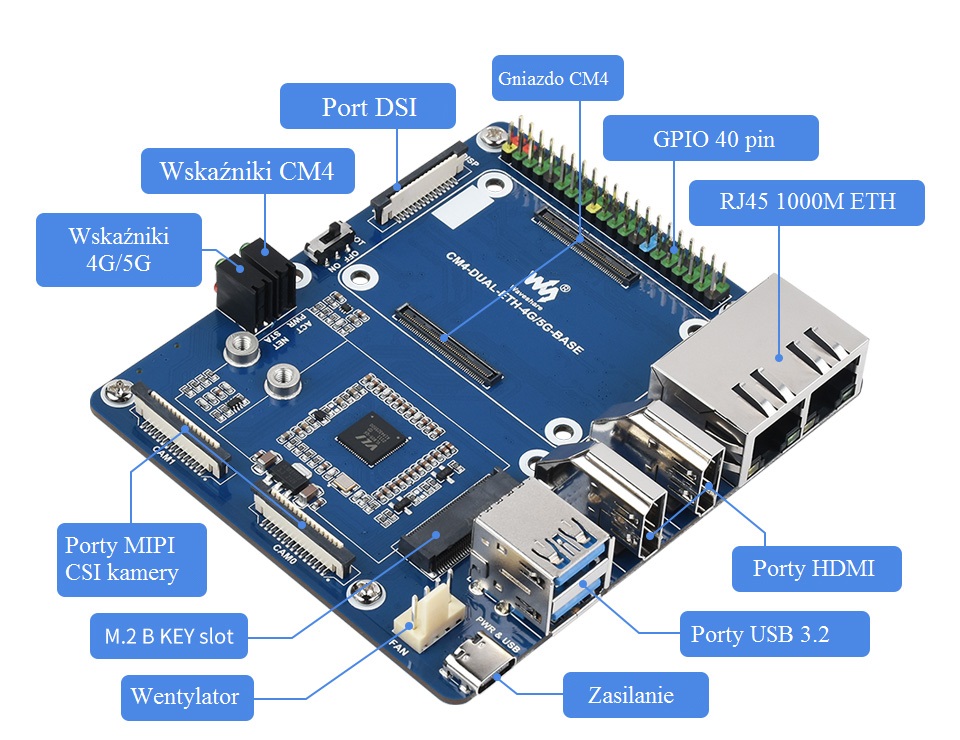

Mnoho konektorů:

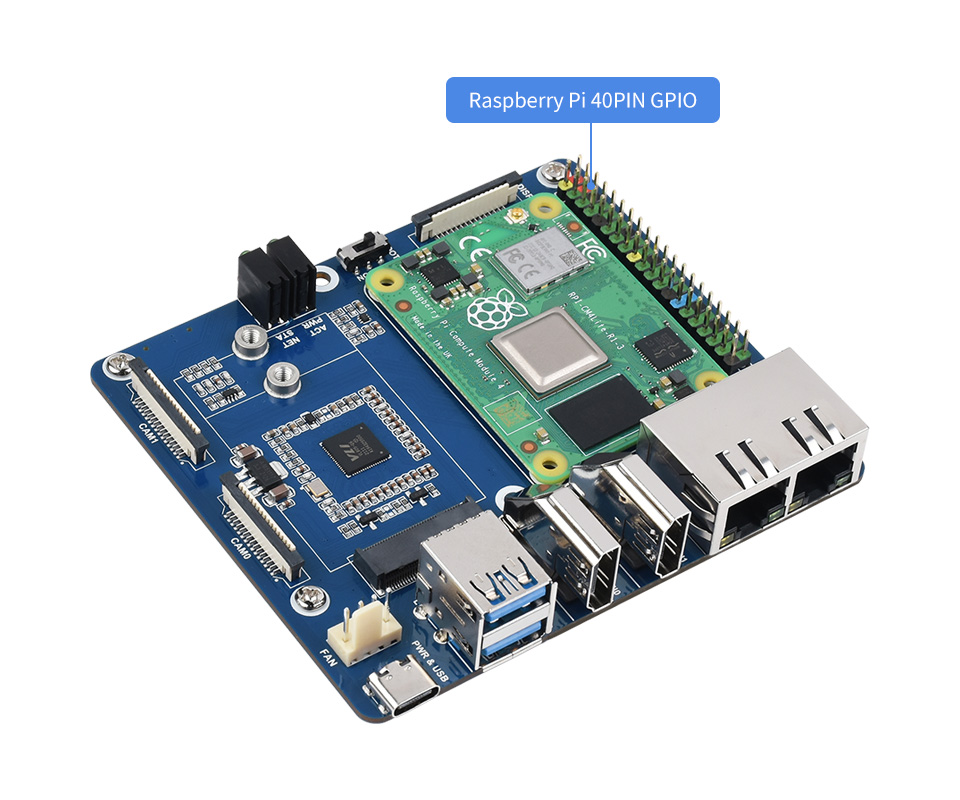

Příklad použití:

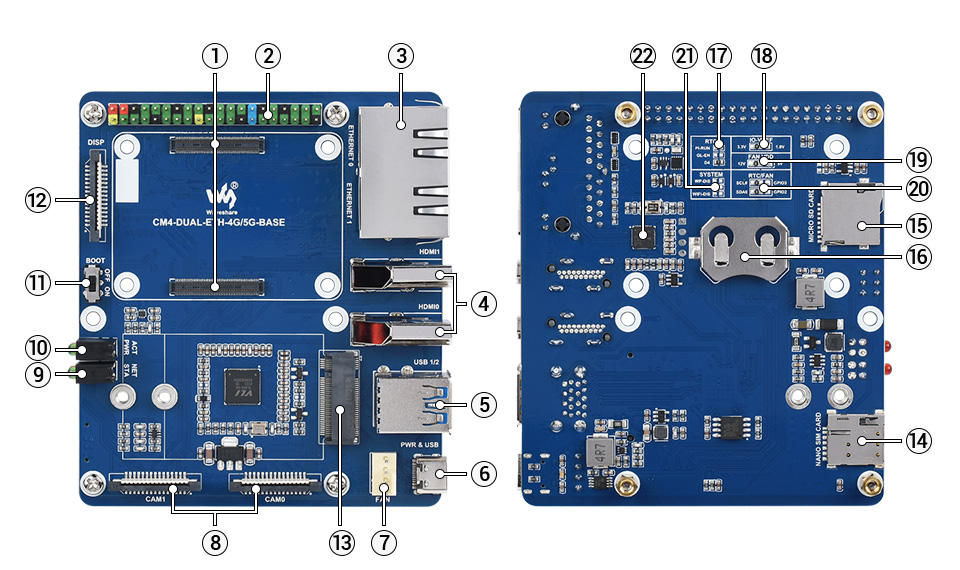

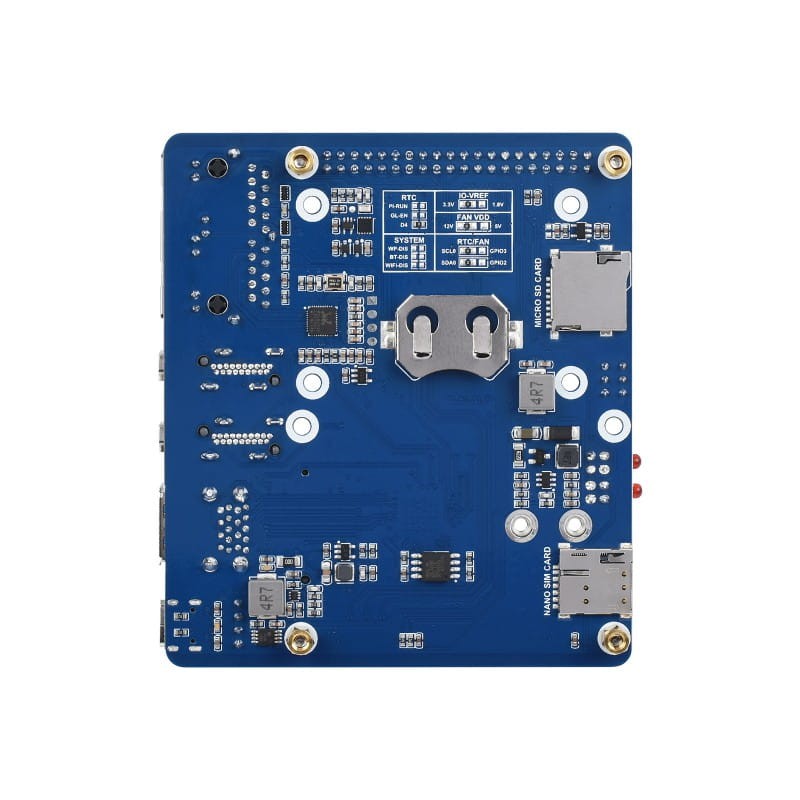

Konstrukce modulu:
- Zásuvka CM4 .
- 40pinový konektor GPIO .
- RJ45 Gigabitové ethernetové porty .
- Konektory HDMI
- Porty USB 3.2
- Napájení a USB .
- Konektor ventilátoru
- Konektor kamery
- Ukazatel stavu modulu 4G/5G
- Indikátor stavu CM4
- Výběr bootování
- Konektor displeje .
- Konektor M.2 B
- Slot pro kartu nano-SIM
- Slot pro kartu micro SD
- Držák baterie RTC
- Konfigurace přerušení RTC .
- Výběr IO-VREF .
- Výběr napájení ventilátoru .
- Volba sběrnice RTC/FAN I2C .
- Konfigurace funkcí systému .
- RTL8153 .

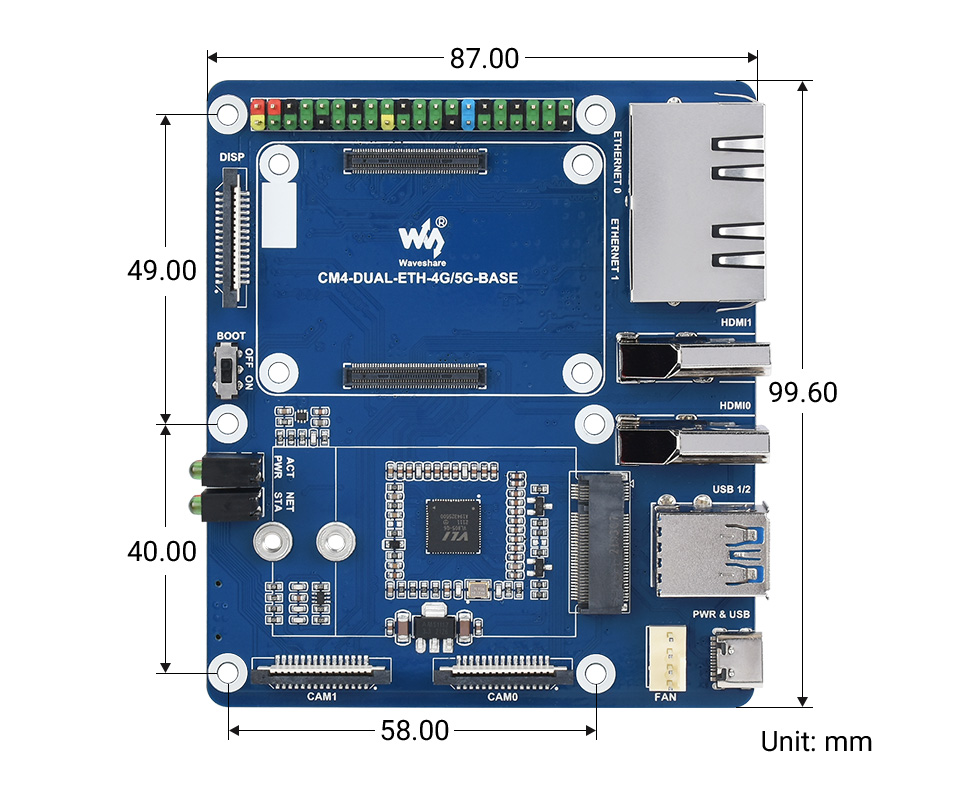

Rozměry:
Poznámka: Sada neobsahuje CM4 ani další periferie zobrazené na obrázcích, které je třeba zakoupit samostatně!
Sada obsahuje:
- CM4-DUAL-ETH-4G/5G-BASE Waveshare 20885 .
