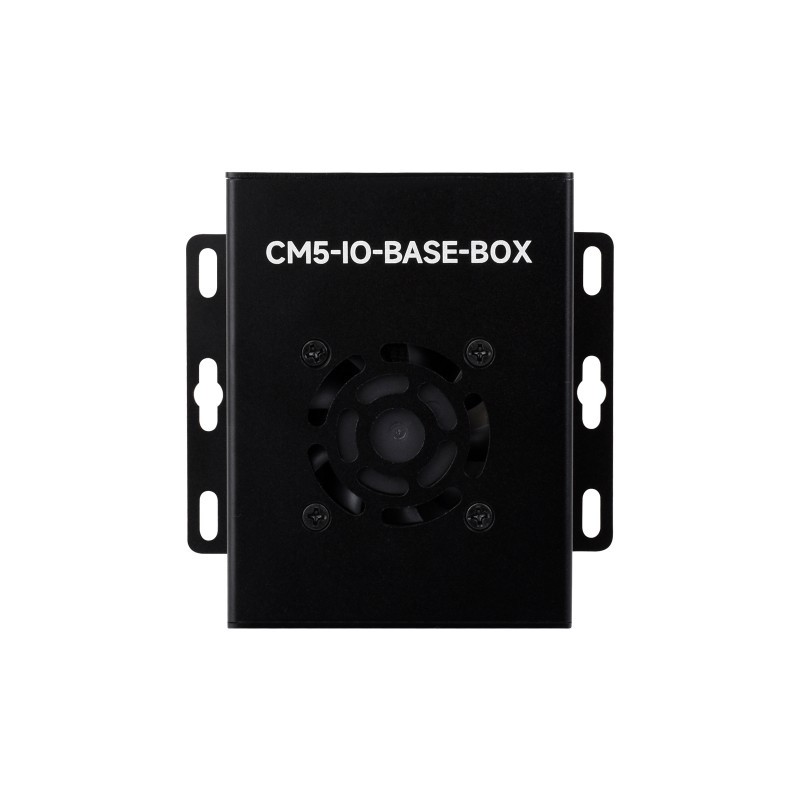

Základní deska s pouzdrem a napájecím zdrojem pro Raspberry Pi CM5 M.2 HDMI Ethernet USB EEPROM šifrovací čip
Cena:
1 074,29 Kč
včetně 23% DPH, bez nákladů na dopravu
Regular price:
The lowest price during 30 days prior to the reduction:
・Kup teraz i zapłać za 30 dni
product unavailable
Dodavatel:
![WaveShare]()
Kód produktu/SKU:
CM5-IO-BASE-BOX-B Waveshare 31234
Kategorie:
Rozšíření pro raspberry pi
CM5-IO-BASE-BOX-B – Základní deska pro Raspberry Pi CM5 s pouzdrem a napájecím zdrojem
Miniaturní, výkonná základní deska navržená pro moduly Raspberry Pi Compute Module 5. Umožňuje sestavení kompaktního minipočítače s výstupem HDMI, rychlým Ethernetem, podporou M.2, několika porty USB a dalšími bezpečnostními funkcemi.
Klíčové vlastnosti
- Patice CM5 – kompatibilní se všemi verzemi Compute Module 5 (Lite a eMMC)
- Síťový konektor RJ45 – Gigabit Ethernet
- Konektor M.2 M Key – pro moduly velikosti 2230 / 2242
- Hlavní konektor GPIO – 40pinový, kompatibilní s Raspberry Pi
- Porty USB: 2× USB 3.2 Gen1 Type-A, 2× USB 2.0 (konektor FFC 6PIN, 1mm)
- 2× rozhraní MIPI (4-linkové, konektor FFC 22PIN)
- 2× výstup HDMI (jeden přes FFC) – podpora duálního 4K
- Slot pro kartu TF – pro verzi Compute Module 5 Lite (bez eMMC)
- Konektor ventilátoru – 5V, 4PIN JST-SH s podporou PWM
- Vestavěná EEPROM a šifrovací čip – pro bezpečné symetrické ověřování
- Napájení: DC 5V / 5A
- Rozměry pouzdra: 90 × 68mm
Vestavěný čip EEPROM a šifrovací čip
Možnost rozšíření o další porty HDMI a USB (Adaptér není součástí balení)
Adaptér USB a HDMI pro CM5-IO-BASE – FFC
Popis desky
- Patice CM5
vhodná pro všechny varianty Compute Module 5 - 40PINový konektor GPIO
pro připojení různých modulů HAT / HAT+ - Napájení / Programování
napájení 5V / 5A, používá se pro zápis do eMMC - Šifrovací čip (ATSHA204)
Podporuje rychlé a bezpečné symetrické ověřování - Tlačítko napájení PSW
Dlouhé stisknutí – nucené vypnutí, krátké – měkké zapnutí/vypnutí - Stavová dioda STAT
Dvoubarevná stavová dioda LED - Tlačítko BOOT
Stiskněte před zapnutím napájení a uvolněte po zapnutí pro vstup do režimu nahrávání - Duální rozhraní MIPI
pro připojení displejů DSI a kamer CSI - Konektor HDMI0
port HDMI0, podporuje výstup 4K - Porty USB 3.2 Gen1
2x vysokorychlostní porty USB 3.2 Gen1, podpora synchronního provozu 5Gbps - Gigabitový Ethernet port RJ45
Podporuje sítě 10M / 100M / 1000M
- 4PIN JST-SH PWM konektor ventilátoru
pro připojení chladicího ventilátoru, napájení 5V - Slot pro kartu TF
pro připojení karty TF s nahraným obrazem systému (pouze varianta Lite) - Volba IO-VREF
Logická úroveň IO CM5: 3.3V (výchozí) nebo 1.8V - Další funkční piny
hardwarové vypnutí WIFI / BT nebo ochrana proti zápisu - Konektor HDMI1 FFC
port HDMI1, podporuje výstup 4K, lze připojit přes adaptér - Konektor USB 2.0 FFC
lze připojit přes adaptér - Držák baterie RTC
Podporuje knoflíkové baterie CR / ML1220 - Konektor M.2 M KEY
Podporuje disky SSD NVMe 2230/2242 a spuštění Raspberry Pi 5 z SSD - Volba sběrnice I2C
přepínání mezi I2C0 a I2C1 (výchozí) pro šifrovací čip a EEPROM - CAT24C32
čip EEPROM
Rozměry
Obsah balení
- CM5-IO-BASE-B x1
- Kovové pouzdro (horní a dolní) x1
- Gumová zátka konektoru antény x1
- Pěnová podložka EVA x1
- CM5-FAN-4010-5V x1
- Držák pro montáž na lištu x1
- Sada šroubů x1
- Šroubovák x1
- Napájecí adaptér 27 W x1
Wiki: https://www.waveshare.com/cm5-io-base-b.htm?sku=30703
