Rundes AMOLED Display 1.75" 466×466 Touch Panel ESP32-S3 WiFi und BT RTC IMU Audio
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable
ESP32-S3 Entwicklungsboard mit rundem, 1,75-Zoll-Touch-AMOLED-Display
Das ESP32-S3-Touch-AMOLED-1.75B ist ein integriertes Board mit einem integrierten 1,75-Zoll kapazitiven Touch-AMOLED-Display, einem Power-Management-IC, einem 6-Achsen-Sensor (Beschleunigungssensor und Gyroskop), einem RTC-Chip und einem energiesparenden Audio-Codec mit Echounterdrückung.
Wichtigste Eigenschaften:
- Ausgestattet mit einem Dual-Core ESP32-S3R8 Xtensa® 32-bit LX7 Prozessor, Taktfrequenz bis zu 240 MHz
- Unterstützt 2.4GHz Wi-Fi (802.11 b/g/n) und Bluetooth 5 (LE), mit integrierter Antenne
- Eingebauter 512KB SRAM und 384KB ROM, mit 8MB PSRAM auf dem Board und externem 16MB Flash Speicher
- USB Type-C Anschluss, der eine bessere Kompatibilität und Benutzerfreundlichkeit gewährleistet
- Kapazitives 1,75-Zoll AMOLED Touch-Display mit einer Auflösung von 466 × 466, 16.7M Farben
- Display-Treiber CO5300 und Touch-Chip CST9217, Kommunikation über QSPI und I2C
- Ausgestattet mit einem dualen digitalen Mikrofon mit Echounterdrückung, ideal für Spracherkennung
- 6-Achsen IMU QMI8658 Sensor (3-Achsen-Beschleunigungssensor und 3-Achsen-Gyroskop) zur Gestenerkennung
- RTC PCF85063 Chip mit Batteriepufferung über den AXP2101 IC
- Programmierbare PWR und BOOT Tasten
- MX1.25 Anschluss zum Laden/Entladen eines 3.7V Lithium-Akkus
- 8PIN 2.54mm Anschluss, der 3 × GPIO und 1 × UART sowie Pads für I2C und 3 × IO herausführt
- TF-Kartensteckplatz zur Speichererweiterung
- AXP2101 IC für effizientes Power Management, unterstützt Akkuladung und mehrere Ausgangsspannungen

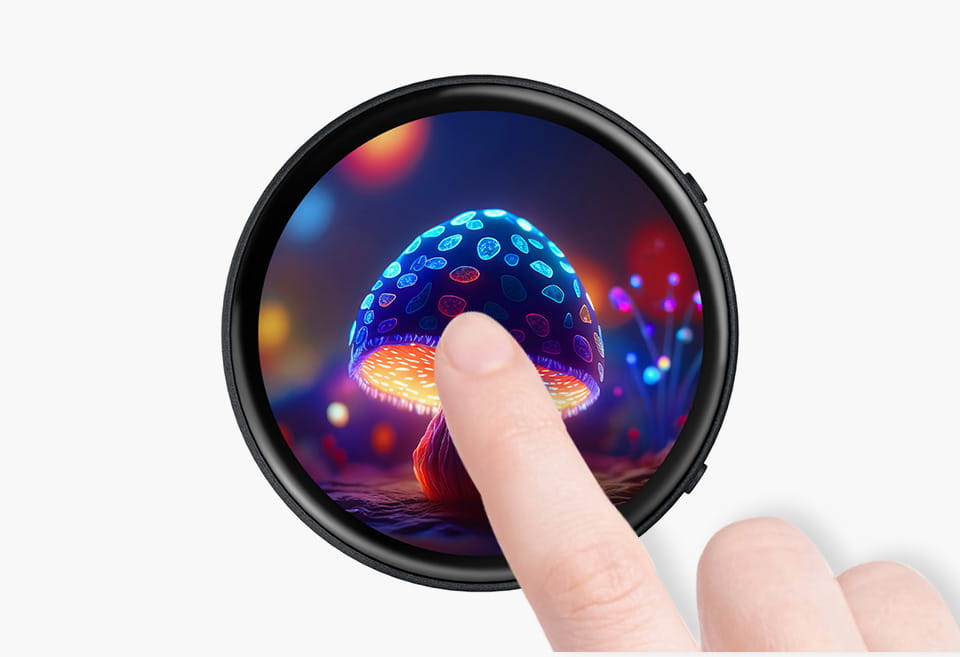

AMOLED Bildschirmtechnologie
Display-Technologie der nächsten Generation, die im Vergleich zu herkömmlichen LCD-Bildschirmen eine präzise Lichtsteuerung bietet, was zu detaillierteren Farben, lebendigeren Bildern und tieferem Schwarz führt.

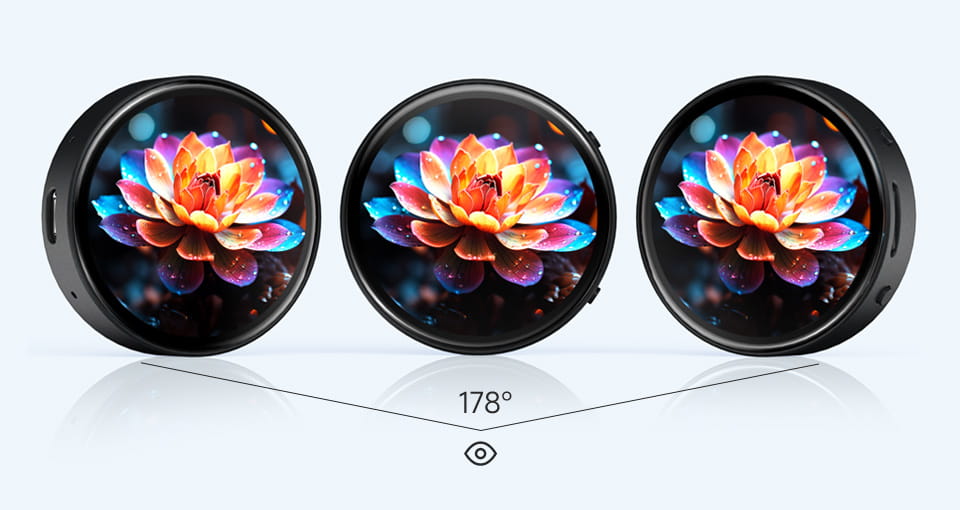

Breiter Betrachtungswinkel von 178°
Hervorragende Display-Leistung, 16,7 Millionen Farben und breite Betrachtungswinkel.

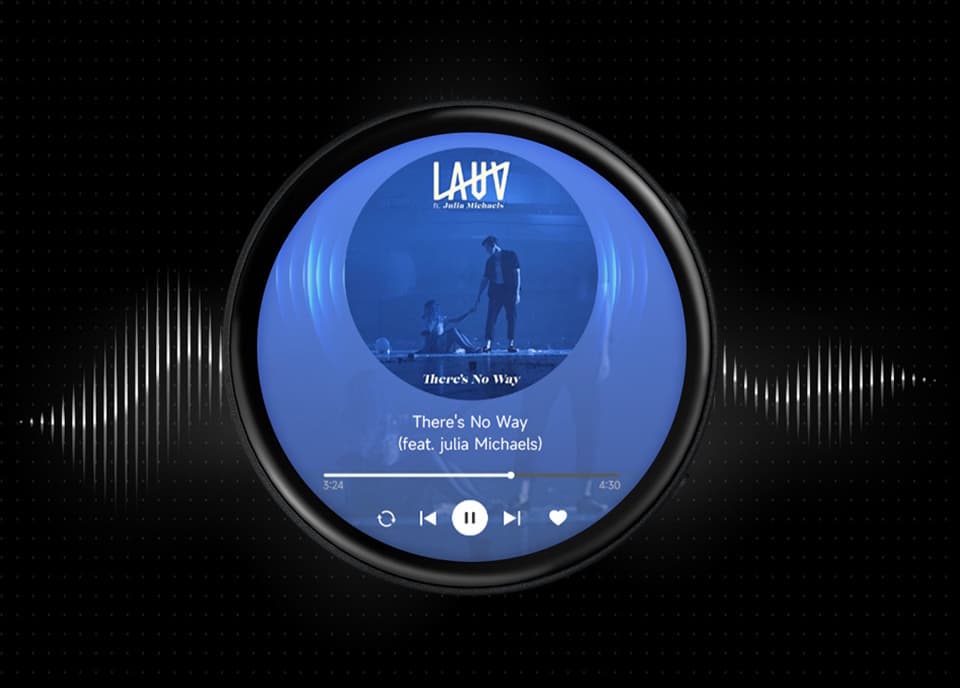

Integrierter Audio-Codec und Dual-Mikrofon
Unterstützt hochwertige Audioverarbeitung und sorgt für klare Audio-Ein- und -Ausgabe. Ideal für Spracherkennungsanwendungen.

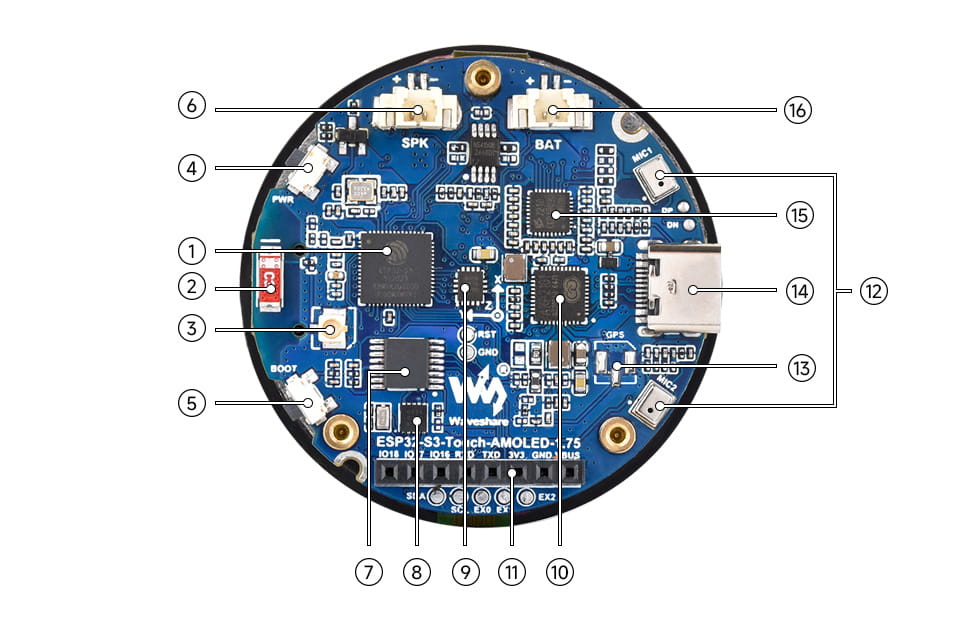

Board Beschreibung
- ESP32-S3R8
SoC mit Wi-Fi und Bluetooth, Taktfrequenz bis zu 240 MHz, mit integriertem 8MB PSRAM - Integrierte Antenne
Unterstützt 2.4 GHz Wi-Fi (802.11 b/g/n) und Bluetooth 5 (LE) - IPEX1 Anschluss
Umschaltung auf externe Antenne durch Umlöten eines Widerstands möglich - PWM-Taste
Zum Ein-/Ausschalten der Stromversorgung, unterstützt benutzerdefinierte Funktionen - BOOT-Taste
Zum Starten des Geräts und zur Funktionsprüfung - MX1.25 2P Lautsprecheranschluss
- TCA9554
GPIO-Expander - PCF85063
RTC-Chip - QMI8658
6-Achsen IMU (3-Achsen-Gyroskop und 3-Achsen-Beschleunigungssensor)
- AXP2101
Hochintegrierter Power-Management-IC - 8PIN 2.54mm Anschluss
Zur Fehlerbehebung und zum Anschluss von Peripheriegeräten - Duale Mikrofone
Mit integrierter Echounterdrückung, für hochwertigere Audioaufnahme - IPEX 1 GPS Anschluss
Zum Anschließen einer GPS-Antenne (nur in der GPS-Version, mit integriertem LC76G-Modul) - Typ-C Port
ESP32-S3 USB-Schnittstelle, zum Programmieren und für die Protokollausgabe - ES7210
Chip mit Echounterdrückungsalgorithmus, reduziert Echo und verbessert die Genauigkeit der Tonaufnahme - MX1.25 Lithium-Batterieanschluss
MX1.25 2P Anschluss, für 3.7V Lithium-Batterie, unterstützt Laden und Entladen
AMOLED Display-Parameter:
| Display-Panel | AMOLED | Diagonale | 1.75 Zoll |
|---|---|---|---|
| Auflösung | 466 × 466 Pixel | Farben | 16.7M |
| Helligkeit | 700 cd/㎡ | Kontrast | 100000:1 |
| Schnittstelle | QSPI | Treiber | CO5300 |
| Touch | Kapazitiv | Touch-Treiber | CST9217 |

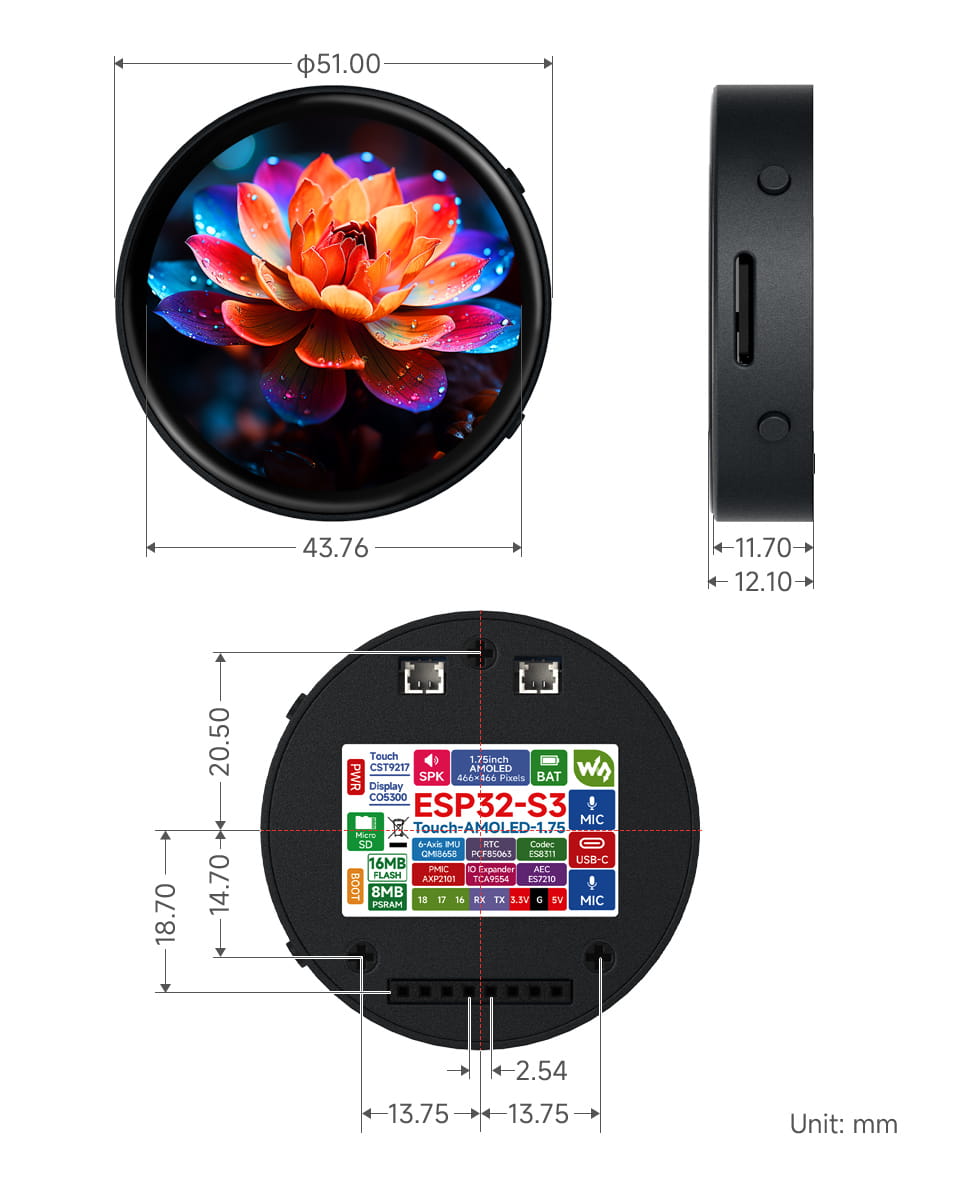

Abmessungen

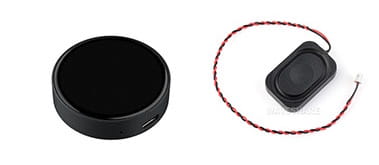

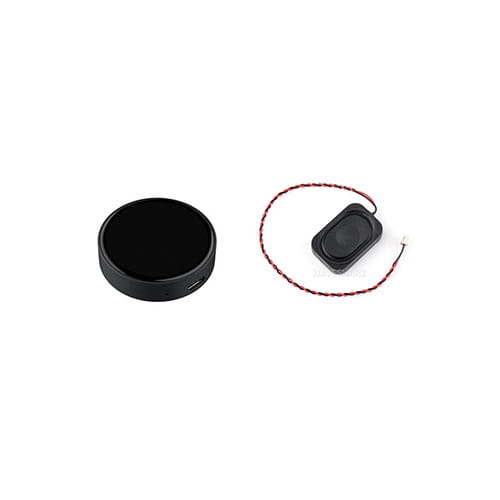

Lieferumfang
- ESP32-S3-Touch-AMOLED-1.75 mit Gehäuse ×1
- Lautsprecher 8Ω 2W ×1
Wiki: https://www.waveshare.com/wiki/ESP32-S3-Touch-AMOLED-1.75
